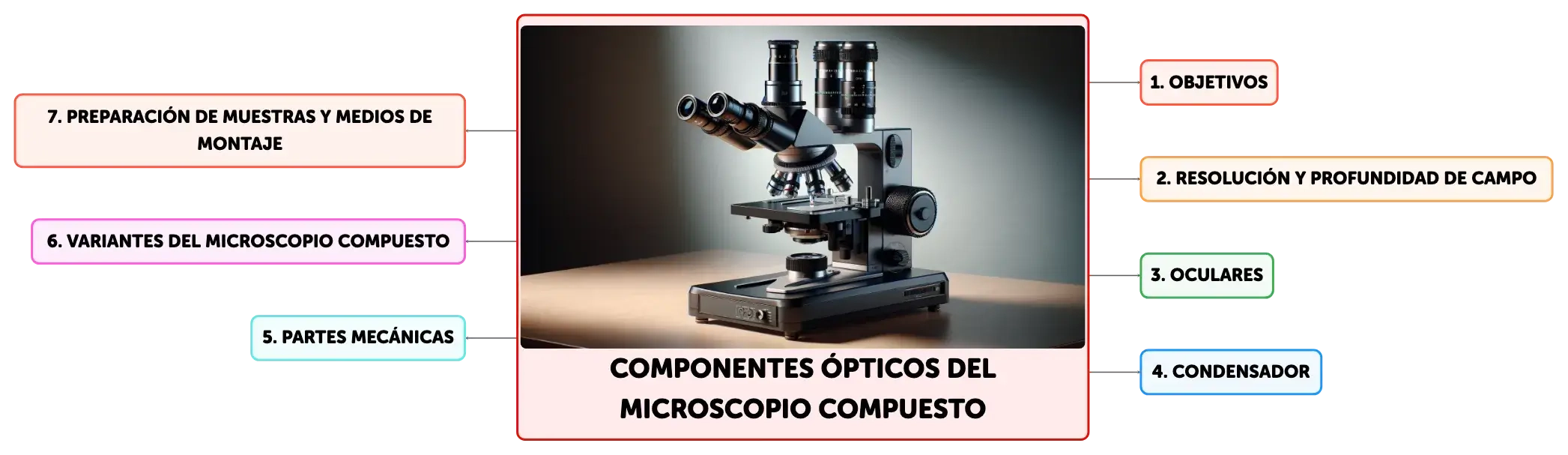

Componentes Ópticos del Microscopio Compuesto

Los microscopios compuestos son esenciales en la ciencia para examinar muestras microscópicas. Con objetivos que minimizan aberraciones y oculares que amplían imágenes, estos instrumentos combinan óptica avanzada y mecánica precisa para una observación detallada. La iluminación juega un papel crucial, y la preparación de muestras es un arte meticuloso que impacta directamente en la calidad de los resultados obtenidos.

1/8

Componentes Ópticos del Microscopio Compuesto

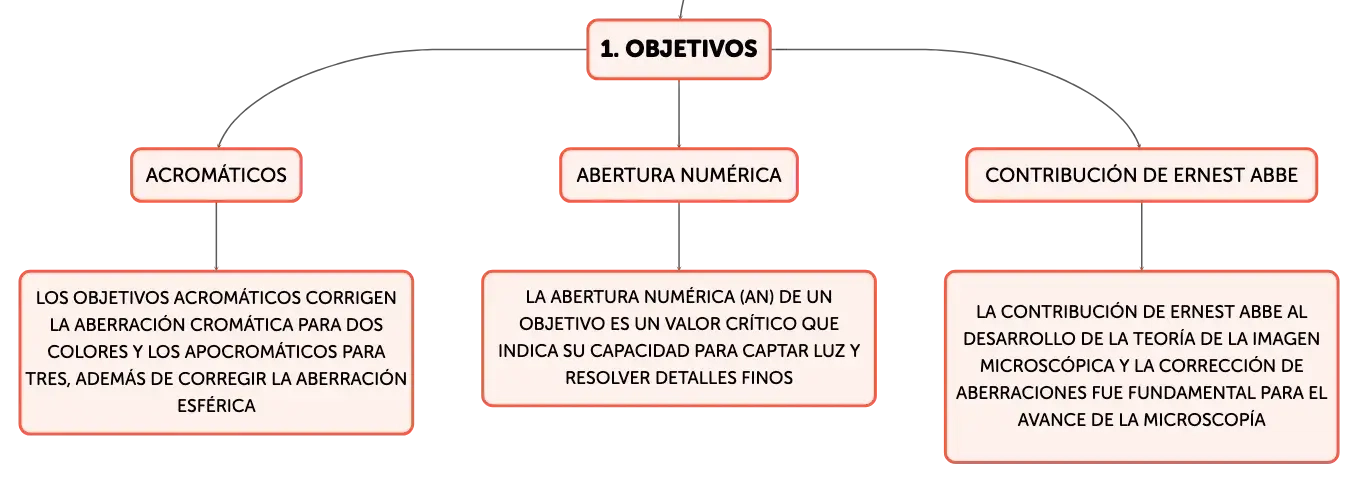

Los microscopios compuestos son herramientas fundamentales en diversas áreas científicas para la observación de muestras microscópicas. Estos instrumentos cuentan con componentes ópticos clave, como los objetivos, que son sistemas de lentes diseñados para minimizar aberraciones ópticas, incluyendo los errores cromáticos y de esfericidad. Los objetivos acromáticos corrigen la aberración cromática para dos colores y los apocromáticos para tres, además de corregir la aberración esférica. La abertura numérica (AN) de un objetivo es un valor crítico que indica su capacidad para captar luz y resolver detalles finos, y se calcula como el producto del índice de refracción del medio entre la muestra y el objetivo (n) y el seno del ángulo máximo de aceptación de luz (u). La contribución de Ernest Abbe al desarrollo de la teoría de la imagen microscópica y la corrección de aberraciones fue fundamental para el avance de la microscopía.

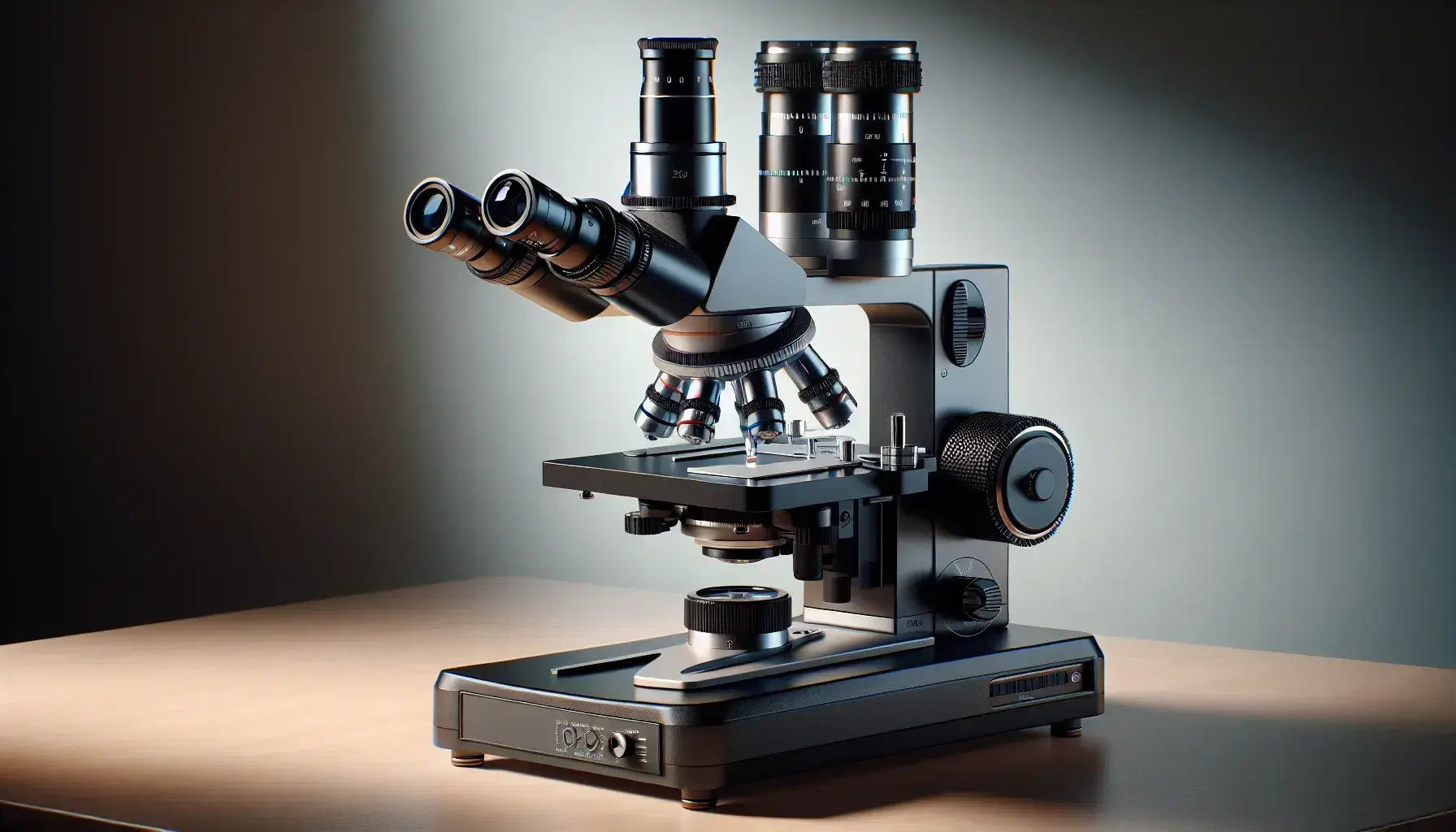

Microscopio compuesto moderno en laboratorio con ocular binocular, revolver de objetivos de distintos aumentos y platina con preparación microscópica.

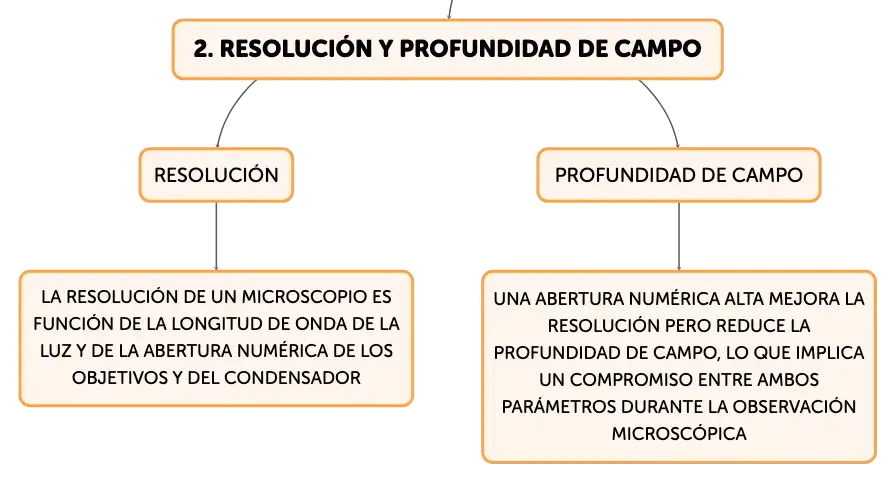

Resolución y Profundidad de Campo en la Microscopía

La resolución de un microscopio, definida como la capacidad de distinguir dos puntos cercanos como separados, es función de la longitud de onda de la luz y de la abertura numérica de los objetivos y del condensador. Una abertura numérica alta mejora la resolución pero reduce la profundidad de campo, que es la zona de enfoque a lo largo del eje vertical de la muestra. Por tanto, al aumentar la resolución se debe considerar la disminución correspondiente en la profundidad de campo, lo que implica un compromiso entre ambos parámetros durante la observación microscópica.

Oculares y su Influencia en la Observación

Los oculares son elementos ópticos esenciales en un microscopio compuesto que amplían la imagen formada por los objetivos. El ocular de Huygens, aunque proporciona un campo visual plano, puede introducir distorsiones. Los oculares compensadores, por otro lado, ofrecen una mejor corrección del color y menos distorsión, pero pueden presentar curvatura de campo. Existen otros tipos de oculares, como el de Ramsden, el de campo amplio y el de proyección, cada uno con características específicas que influyen en la calidad de la observación. La elección del ocular adecuado es crucial para obtener una imagen clara y detallada.

El Condensador y su Rol en la Iluminación

El condensador es una parte integral del sistema de iluminación de un microscopio compuesto, ubicado debajo de la platina. Su función es concentrar la luz sobre la muestra, optimizando la cantidad de luz que entra en el sistema óptico y alcanza la pupila del observador. Las lentes del condensador están diseñadas para corregir aberraciones ópticas y mejorar la uniformidad de la iluminación, lo que resulta en una imagen más nítida y con mayor contraste.

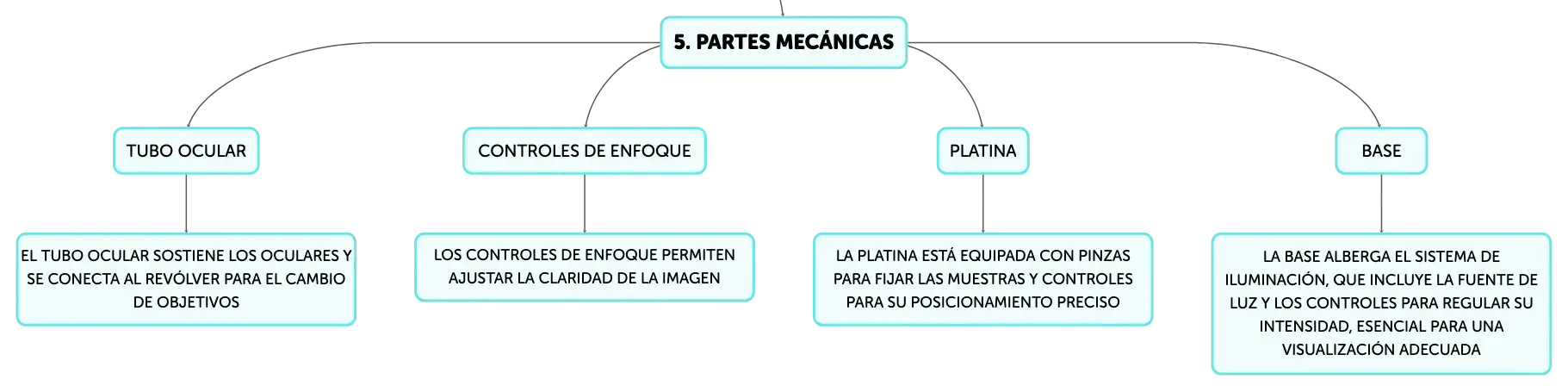

Partes Mecánicas y su Función en el Microscopio Compuesto

Las partes mecánicas de un microscopio compuesto incluyen el tubo ocular, que sostiene los oculares y se conecta al revólver para el cambio de objetivos. La columna y el brazo unen el tubo ocular con la base y soportan la platina, donde se colocan las muestras. Los controles de enfoque, como los tornillos macrométrico y micrométrico, permiten ajustar la claridad de la imagen. La platina está equipada con pinzas para fijar las muestras y controles para su posicionamiento preciso. La base alberga el sistema de iluminación, que incluye la fuente de luz y los controles para regular su intensidad, esencial para una visualización adecuada.

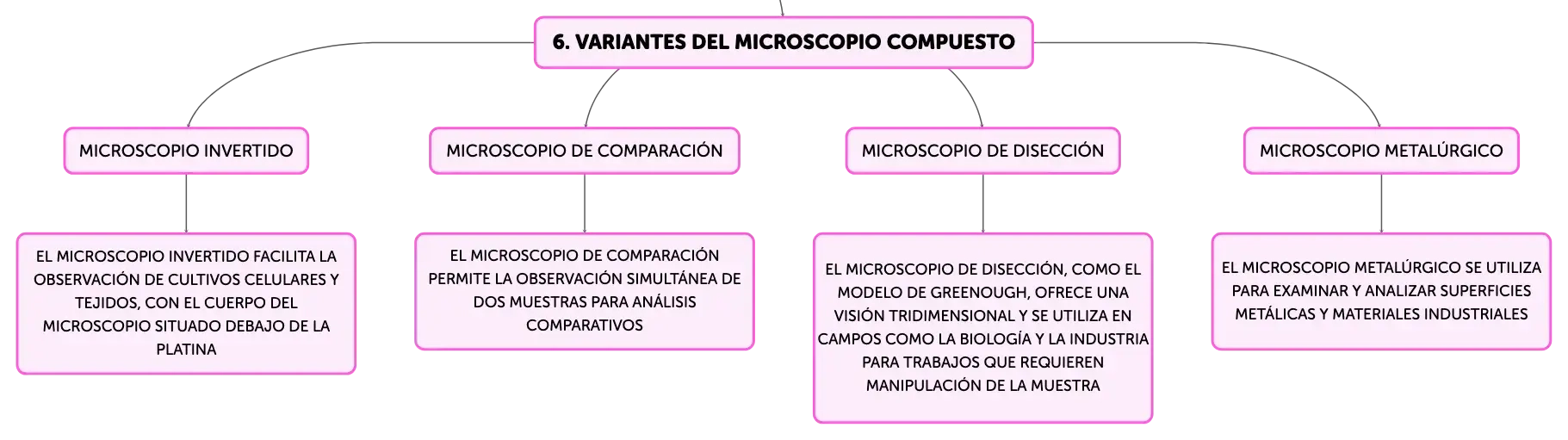

Variantes Específicas del Microscopio Compuesto

Existen variantes del microscopio compuesto adaptadas a necesidades específicas. El microscopio invertido facilita la observación de cultivos celulares y tejidos, con el cuerpo del microscopio situado debajo de la platina. El microscopio de comparación permite la observación simultánea de dos muestras para análisis comparativos. El microscopio de disección, como el modelo de Greenough, ofrece una visión tridimensional y se utiliza en campos como la biología y la industria para trabajos que requieren manipulación de la muestra. El microscopio metalúrgico se utiliza para examinar y analizar superficies metálicas y materiales industriales.

Preparación de Muestras y Medios de Montaje

La preparación de muestras para la microscopía es un proceso cuidadoso que requiere el uso de portaobjetos y cubreobjetos para sostener y proteger la muestra. Los medios de montaje pueden ser temporales, como soluciones acuosas, o permanentes, como resinas que preservan la muestra a largo plazo. Un medio de montaje ideal debe ser transparente, químicamente estable y no debe alterar la muestra. Para objetivos de alta magnificación, se utiliza aceite de inmersión, que al tener un índice de refracción similar al vidrio, mejora la resolución al incrementar la abertura numérica y capturar más luz.
