Fundamentos de los Circuitos en Paralelo

En electrónica, los circuitos en paralelo se distinguen por tener componentes, como resistencias, conectados de manera que existen múltiples caminos para el flujo de corriente eléctrica entre dos puntos comunes. Una característica definitoria de estos circuitos es que el voltaje aplicado a través de cada componente es el mismo, independientemente de la resistencia individual. Esto resulta en que cada componente conectado en paralelo experimenta el mismo potencial eléctrico, facilitando así diversas rutas para la corriente sin alterar el voltaje en cada una de ellas.

Resistencias coloridas con bandas indicadoras de valor montadas en una placa de circuito impreso verde con líneas de cobre y componentes electrónicos desenfocados al fondo.

La Ley de Kirchhoff para Corrientes en Circuitos Paralelos

La Ley de Kirchhoff para Corrientes, o KCL por sus siglas en inglés, es esencial para el análisis de circuitos en paralelo. Esta ley postula que la suma total de las corrientes que fluyen hacia un nodo es igual a la suma de las corrientes que fluyen hacia fuera. Un nodo se define como un punto donde dos o más conductores se encuentran. Matemáticamente, la KCL se expresa afirmando que la suma algebraica de las corrientes en un nodo es cero. Esta ley es instrumental para determinar la corriente total que circula por el circuito, así como para calcular las corrientes individuales en las distintas ramas paralelas.

Determinación de la Resistencia Equivalente en Circuitos Paralelos

El cálculo de la resistencia total en un circuito en paralelo se realiza mediante la suma de los inversos de cada resistencia individual, seguido de la inversión del resultado de esta suma. Para dos resistencias en paralelo, existe una fórmula simplificada que facilita este cálculo: \( R_{total} = \frac{R_1 \times R_2}{R_1 + R_2} \). En el caso de que todas las resistencias en paralelo sean iguales, la resistencia total se obtiene dividiendo el valor de una resistencia individual entre el número total de resistencias presentes en el circuito.

Aplicación de la Ley de Ohm en Circuitos Paralelos

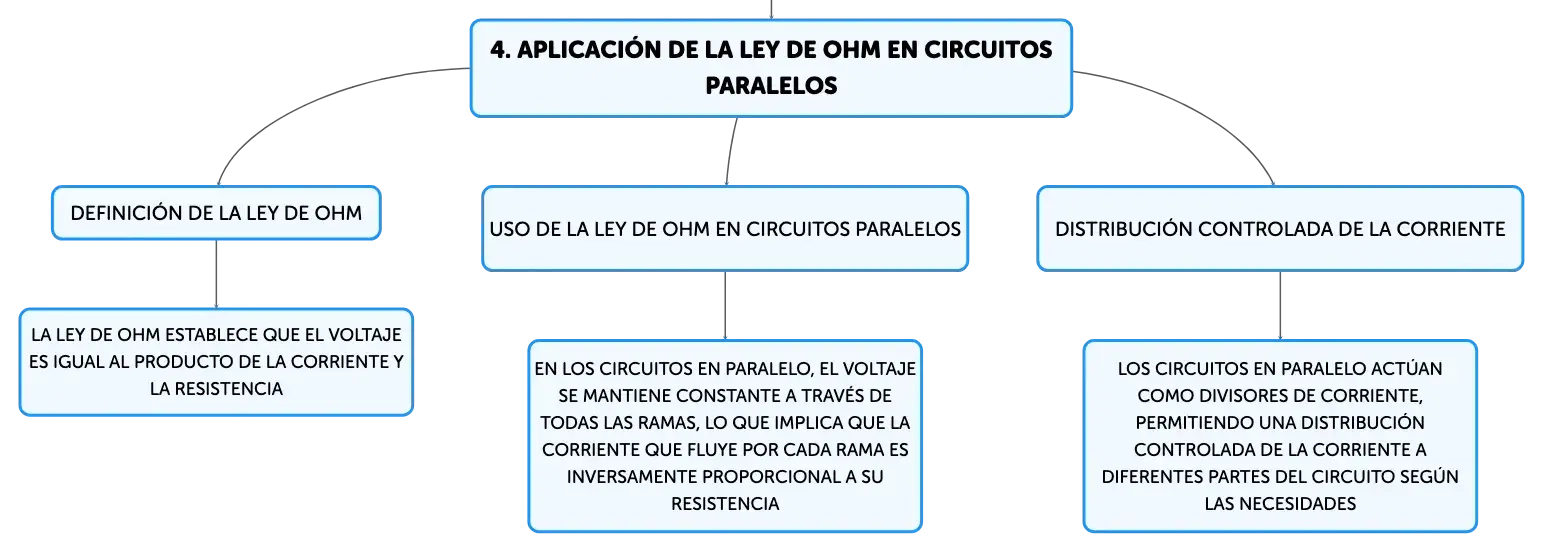

La Ley de Ohm, que establece que el voltaje (V) es igual al producto de la corriente (I) y la resistencia (R), es aplicable a los circuitos en paralelo para determinar la corriente total y las corrientes de las ramas, así como el voltaje y la resistencia total. En un circuito en paralelo, el voltaje se mantiene constante a través de todas las ramas, lo que implica que la corriente que fluye a través de cada rama es inversamente proporcional a la resistencia de esa rama. Por lo tanto, una rama con una resistencia mayor tendrá una corriente menor, y viceversa.

Fuentes de Corriente y Divisores de Corriente en Circuitos Paralelos

Las fuentes de corriente en paralelo proporcionan una corriente constante al circuito, que no varía con los cambios en la resistencia de la carga. La corriente total suministrada por varias fuentes de corriente en paralelo es la suma de las corrientes individuales de cada fuente, considerando la polaridad de cada una. Los circuitos en paralelo también actúan como divisores de corriente, dividiendo la corriente total entre las ramas en una relación inversamente proporcional a las resistencias de las mismas. Esto permite una distribución controlada de la corriente a diferentes partes de un circuito según las necesidades específicas.

Consumo de Potencia y Usos Prácticos de los Circuitos en Paralelo

La potencia disipada en un circuito en paralelo se calcula sumando las potencias consumidas por cada componente individual, que se determinan utilizando la fórmula de potencia \( P = I^2 \times R \) o \( P = V^2 / R \), dependiendo de los datos disponibles. Los circuitos en paralelo son fundamentales en la electrónica y tienen aplicaciones prácticas en una variedad de contextos, incluyendo la iluminación de vehículos, la instalación eléctrica doméstica, la construcción de amperímetros de rango múltiple y la distribución de corriente en dispositivos electrónicos, garantizando un funcionamiento seguro y eficiente.

Diagnóstico de Problemas en Circuitos en Paralelo

La detección y solución de problemas en circuitos en paralelo es crucial para su mantenimiento. Un circuito abierto en una de las ramas puede interrumpir el flujo de corriente en esa rama, mientras que un cortocircuito puede provocar un aumento peligroso de la corriente, lo que a su vez puede activar dispositivos de protección como fusibles o disyuntores. Para diagnosticar estos problemas, se utilizan herramientas como osciloscopios, multímetros y trazadores de señales, que permiten seguir la trayectoria de la corriente y localizar fallas, facilitando así la reparación y el mantenimiento del circuito.
