HIDRÁULICA BÁSICA

La hidráulica estudia el comportamiento de los fluidos y sus interacciones con las fuerzas. Se exploran conceptos como densidad, presión y viscosidad, así como los principios de Pascal y Arquímedes en la hidrostática. En hidrodinámica, se analizan flujos y la conservación de masa y energía, aplicando ecuaciones como la de Bernoulli y Darcy-Weisbach. Se examinan también efectos como el Venturi y el golpe de ariete en sistemas de fluidos.

1/7

Fundamentos de la Hidráulica y Propiedades de los Fluidos

La hidráulica es una rama de la física enfocada en el estudio de los comportamientos de los fluidos y su interacción con las fuerzas externas. Esta ciencia examina propiedades fundamentales de los fluidos como la masa, que representa la cantidad de materia contenida, y la densidad, definida como la masa por unidad de volumen. Otras propiedades cruciales son la densidad relativa, que compara la densidad de un fluido con la del agua; el peso específico, que es el peso por unidad de volumen; y la viscosidad, que describe la resistencia interna de un fluido a fluir. Estas propiedades son vitales para comprender el comportamiento de los fluidos en diversas condiciones y son aplicables en sistemas de hidráulica, desde el diseño de tuberías hasta la ingeniería de presas.

Laboratorio de física con equipo hidráulico, incluyendo un manómetro en U con líquido azul, cilindro de presión, bomba metálica y balanza hidrostática con pesas.

Principios de la Hidrostática y la Presión en Fluidos

La hidrostática es la rama de la hidráulica que estudia los fluidos en estado de reposo y se basa en principios fundamentales como el de Pascal, que establece que la presión ejercida sobre un fluido incompresible y en equilibrio dentro de un recipiente cerrado se transmite íntegramente en todas direcciones; y el de Arquímedes, que indica que un cuerpo sumergido en un fluido experimenta un empuje vertical ascendente igual al peso del volumen del fluido desplazado. La presión, definida como la fuerza aplicada perpendicularmente por unidad de área, es una magnitud esencial en hidrostática y su valor puede cambiar con la profundidad, la altitud y la temperatura. Se mide en pascal (Pa) y se puede medir con instrumentos como manómetros y barómetros. Además, es importante distinguir entre presión absoluta, que es la medida respecto al vacío perfecto; presión manométrica, que es la medida sobre la presión atmosférica; y presión de vacío, que es menor que la atmosférica.

Hidrodinámica: Estudio de los Fluidos en Movimiento

La hidrodinámica se centra en el análisis de los fluidos en movimiento y las fuerzas que influyen en ellos. Se apoya en leyes de conservación de la masa, la energía y el momento lineal. Los regímenes de flujo pueden ser laminar, donde las partículas del fluido se mueven en capas paralelas sin mezclarse, o turbulento, caracterizado por un movimiento caótico y mezclado. La ecuación de continuidad establece que la masa de un fluido que fluye a través de una tubería es constante a lo largo de su trayectoria, y la ecuación de Bernoulli relaciona la energía mecánica total en cualquier punto de un fluido ideal en movimiento con la conservación de la energía a lo largo de una línea de corriente. Estos principios son esenciales para el diseño y análisis de sistemas hidráulicos y de fluidos en ingeniería.

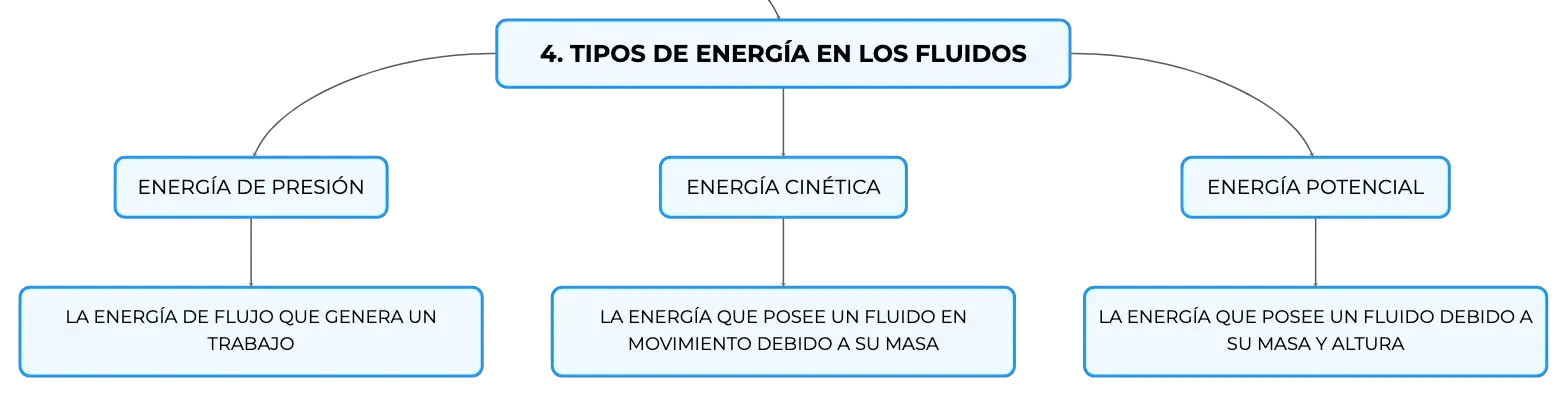

Energía en los Fluidos y la Ecuación de Bernoulli

Los fluidos poseen la capacidad de almacenar y transferir energía en diversas formas: energía de presión, cinética y potencial. La energía de presión se relaciona con la capacidad de un fluido para realizar trabajo cuando se le permite expandirse; la energía cinética está vinculada al movimiento del fluido; y la energía potencial depende de la posición del fluido en un campo gravitatorio. La ecuación de Bernoulli es una herramienta clave en hidrodinámica que relaciona estas formas de energía para un fluido en movimiento incompresible y sin viscosidad, permitiendo predecir cómo la energía total se conserva entre dos puntos a lo largo de una línea de corriente. Esta ecuación es fundamental para entender el comportamiento de los fluidos en aplicaciones prácticas como la aerodinámica y la hidrología.

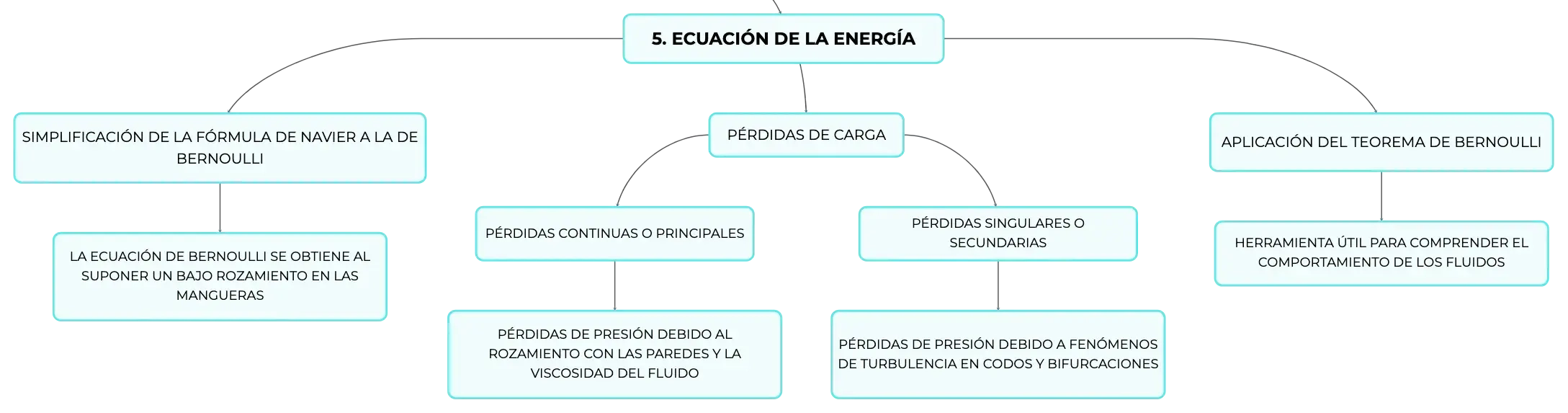

Pérdidas de Carga y la Ecuación de Darcy-Weisbach

Las pérdidas de carga son disminuciones en la energía mecánica de un fluido debido a la fricción con las paredes de las tuberías y otros factores como la turbulencia y los cambios de dirección. La ecuación de Darcy-Weisbach es una fórmula empírica que permite calcular estas pérdidas en función de factores como la longitud y el diámetro de la tubería, la rugosidad de las paredes, la velocidad del fluido y el coeficiente de fricción. Esta ecuación es de gran importancia en el diseño de sistemas hidráulicos, como redes de distribución de agua y sistemas de riego, donde las pérdidas de carga deben ser minimizadas para asegurar un funcionamiento eficiente.

Efectos Dinámicos en los Fluidos y sus Aplicaciones

Los fluidos en movimiento pueden exhibir fenómenos dinámicos interesantes como el efecto Venturi, que se produce cuando un fluido pasa a través de una sección de tubería estrecha, resultando en una disminución de la presión y un aumento de la velocidad. La ecuación de Torricelli describe la velocidad de un fluido que sale por un orificio bajo la acción de la gravedad. El golpe de ariete es un fenómeno transitorio que ocurre cuando hay un cambio brusco en el flujo de un fluido, como el cierre rápido de una válvula, generando ondas de alta presión que pueden dañar las tuberías. Estos efectos son cruciales para el diseño, operación y mantenimiento de sistemas hidráulicos, y deben ser cuidadosamente considerados para evitar problemas operativos y garantizar la seguridad.
