Componentes Fundamentales de un Circuito Eléctrico

Los circuitos eléctricos son vitales para la tecnología moderna, comprendiendo elementos como fuentes de energía, conductores y cargas. Se controlan mediante interruptores y se protegen con fusibles. La corriente eléctrica, medida en amperios, fluye a través de conductores y se mide con amperímetros. El voltaje, la fuerza que impulsa esta corriente, se mide en voltios con voltímetros. La resistencia, medida en ohmios, afecta el flujo de corriente y se calcula con la ley de Ohm. La potencia eléctrica, la energía transferida en un circuito, se mide en vatios y depende del voltaje y la corriente.

1/5

Componentes Fundamentales de un Circuito Eléctrico

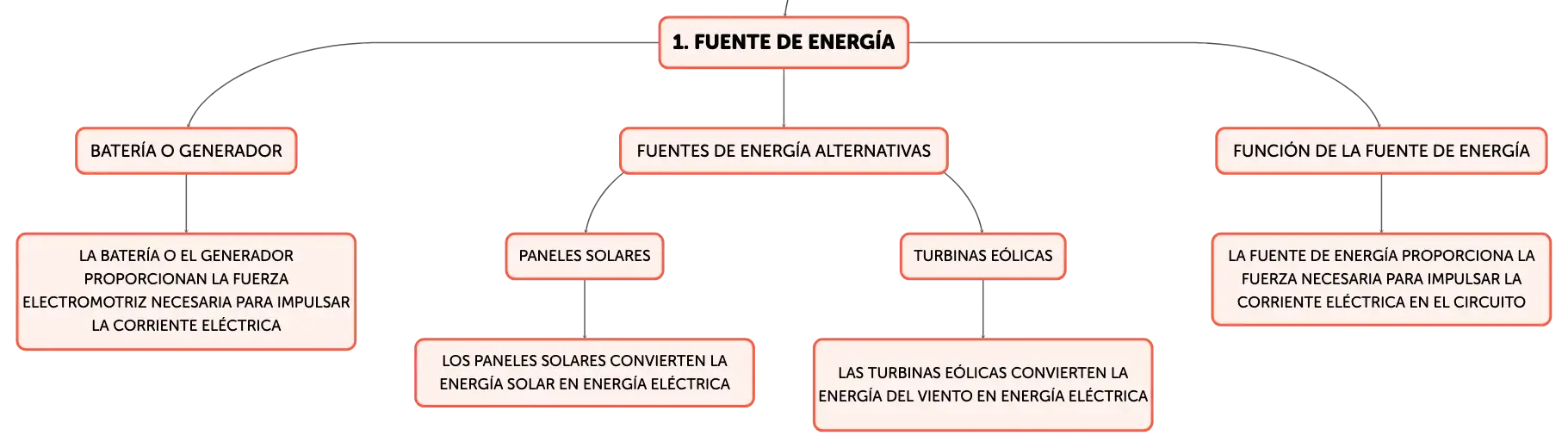

Un circuito eléctrico se compone de varios elementos esenciales que permiten su funcionamiento adecuado. La fuente de energía, como una batería o un generador, proporciona la fuerza electromotriz necesaria para impulsar la corriente eléctrica. Los conductores, generalmente hechos de materiales como el cobre o el aluminio debido a su baja resistividad, facilitan el transporte de la corriente desde la fuente hasta los dispositivos que la utilizan. Estos dispositivos, conocidos como cargas, convierten la energía eléctrica en otras formas de energía para realizar trabajo. Además, los circuitos incluyen dispositivos de control y protección, como interruptores y fusibles, que permiten gestionar y asegurar el flujo de corriente eléctrica.

Mesa de trabajo con componentes eléctricos incluyendo fuente de poder negra, cables multicolores, bombilla, motor eléctrico y fusible de vidrio.

Regulación del Flujo de Corriente Eléctrica

El flujo de corriente en un circuito eléctrico es controlado por dispositivos como interruptores, que pueden abrir o cerrar el circuito para detener o permitir el paso de la corriente. Al abrirse, el interruptor interrumpe el circuito y detiene el flujo de corriente; al cerrarse, completa el circuito y permite que la corriente fluya hacia la carga. Las cargas varían en naturaleza y pueden incluir elementos como resistencias, que disipan energía en forma de calor, o motores, que la convierten en energía mecánica. Los diagramas de circuitos utilizan símbolos estandarizados para representar estos componentes y facilitar la comprensión de su funcionamiento.

Definición y Medición de la Corriente Eléctrica

La corriente eléctrica se define como el flujo ordenado de cargas eléctricas, generalmente electrones, a través de un conductor. Se mide en amperios (A), donde un amperio corresponde al paso de aproximadamente 6.24 x 10^18 electrones por segundo. Para medir la corriente se utilizan amperímetros, que deben conectarse en serie con el circuito para no alterar la cantidad de corriente que fluye a través de la carga. Estos dispositivos pueden ser analógicos o digitales y proporcionan una lectura directa de la intensidad de la corriente que circula por el circuito.

Concepto y Medición del Voltaje

El voltaje o diferencia de potencial es la energía por unidad de carga que impulsa la corriente eléctrica a través de un circuito. Se origina por la diferencia en la energía potencial eléctrica entre dos puntos y se mide en voltios (V). Un voltímetro se utiliza para medir el voltaje y se conecta en paralelo con la carga o la fuente de energía para no afectar significativamente el flujo de corriente. El voltaje puede ser constante, como en el caso de la corriente directa (CD), o variar con el tiempo, como en la corriente alterna (CA).

Resistencia Eléctrica y sus Determinantes

La resistencia eléctrica es la oposición que presenta un material al flujo de corriente eléctrica y se mide en ohmios (Ω). Esta propiedad depende de factores como la longitud y el área de sección transversal del conductor, el tipo de material y la temperatura. Un conductor más largo o con menor sección transversal posee una resistencia mayor, mientras que los materiales con mayor número de portadores de carga libres, como los metales, tienen menor resistencia. La resistencia se mide con óhmetros o multímetros y también puede calcularse utilizando la ley de Ohm, a partir de mediciones de voltaje y corriente.

La Ley de Ohm y su Importancia en Circuitos Eléctricos

La ley de Ohm es una relación matemática que describe cómo el voltaje (V), la corriente (I) y la resistencia (R) se interrelacionan en un circuito eléctrico. La fórmula V = IR expresa que el voltaje es igual al producto de la corriente y la resistencia. Esta ley es esencial para el análisis y diseño de circuitos, ya que permite calcular cualquier uno de estos tres valores si se conocen los otros dos. Por ejemplo, si se conoce la corriente y la resistencia, se puede determinar el voltaje necesario para mantener esa corriente en el circuito.

Potencia Eléctrica y su Relación con Voltaje y Corriente

La potencia eléctrica, denotada como P y medida en vatios (W), indica la tasa a la que se realiza trabajo o se transfiere energía en un circuito eléctrico. La fórmula P = VI establece que la potencia es el producto del voltaje (V) y la corriente (I). Esta relación es fundamental para determinar la cantidad de energía consumida o generada por dispositivos eléctricos y para calcular la eficiencia energética de sistemas eléctricos. Además, la potencia también puede expresarse en términos de resistencia y corriente mediante la fórmula P = I^2R, lo que es útil en aplicaciones donde la resistencia es una consideración clave.
