Función y Necesidad de los Desarenadores en Obras Hidráulicas

Los desarenadores son componentes críticos en la gestión de recursos hídricos, diseñados para eliminar las partículas de arena y sedimentos suspendidos en el agua. Estas estructuras son vitales para proteger las obras hidráulicas de los daños que pueden ser causados por la abrasión y la obstrucción de los sedimentos. Los desarenadores previenen la reducción de la capacidad hidráulica de canales y tuberías, y reducen la frecuencia de mantenimiento necesario debido a la acumulación de sedimentos. En ríos de montaña, donde la carga de sedimentos puede alcanzar entre el 4-6% del volumen de agua durante crecidas, y en ríos de llanura, con un 0.2-1.0%, los desarenadores son esenciales para mantener la funcionalidad y prolongar la vida útil de las infraestructuras hidráulicas.

Canal de agua de hormigón con placas metálicas verticales actuando como filtros, rodeado de muros bajo un cielo azul despejado.

Principios de Operación y Diseño de los Desarenadores

Los desarenadores operan bajo el principio de sedimentación gravitacional, donde la reducción de la velocidad del flujo de agua permite que las partículas más pesadas se asienten. Esto se logra mediante un diseño que incrementa el área de sección transversal del desarenador en comparación con el canal de conducción, resultando en una disminución proporcional de la velocidad del agua. La relación entre el caudal (Q), el área de sección del canal (Ac), la velocidad del agua en el canal (Vc), el área de sección del desarenador (Ad) y la velocidad en el desarenador (Vd) se describe con la ecuación de continuidad Q = Ac * Vc = Ad * Vd. Es crucial que la velocidad en el canal sea suficiente para mantener las partículas en suspensión hasta que alcancen el desarenador, donde pueden decantarse sin obstruir el flujo.

Proceso de Sedimentación y Parámetros de Diseño

La sedimentación en un desarenador se basa en la disminución de la velocidad del agua, lo que permite que las partículas sólidas se asienten por gravedad. La velocidad de flujo en la cámara de sedimentación debe ser menor a 0.5 m/s para facilitar este proceso. Según investigaciones, las velocidades críticas para la sedimentación varían según el tipo de material: 0.081 m/s para arcilla, 0.16 m/s para arena fina y 0.216 m/s para arena gruesa. La profundidad de la cámara de sedimentación generalmente varía entre 1.5 y 4.0 metros, y la velocidad de sedimentación de las partículas, que depende de su tamaño y densidad, es un factor determinante en el diseño de la cámara.

Cálculo de la Longitud del Desarenador y Tiempos de Sedimentación

La longitud óptima de un desarenador se calcula considerando los tiempos de sedimentación y decantación de las partículas. El tiempo de decantación es el tiempo que una partícula tarda en recorrer la longitud de la cámara hasta llegar al fondo, y el tiempo de sedimentación es el tiempo que tarda en asentarse desde la entrada del agua. La longitud mínima del desarenador se determina igualando estos tiempos y considerando la velocidad efectiva de sedimentación, que es la velocidad de caída de la partícula menos la velocidad ascensional causada por la turbulencia. La fórmula para calcular la longitud mínima es L = (Vs - W) / (Vd * h), donde Vs es la velocidad de sedimentación, W es el empuje ascensional dinámico, Vd es la velocidad horizontal del agua y h es la profundidad de la cámara.

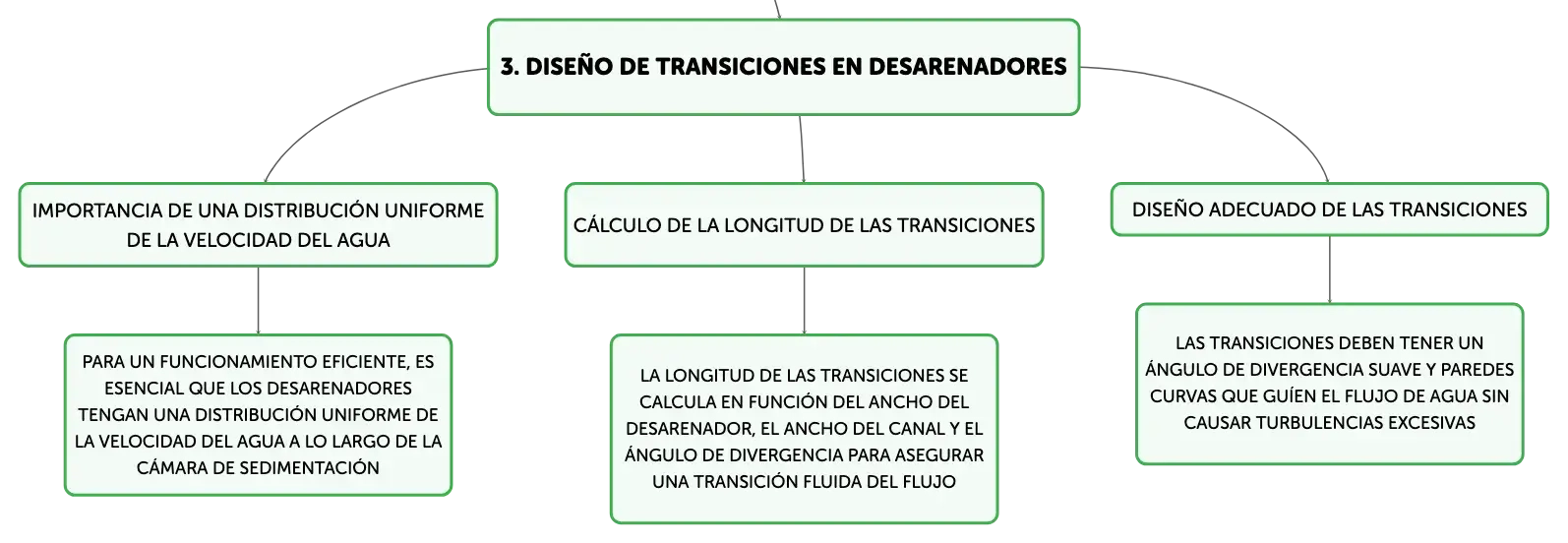

Optimización del Flujo y Diseño de Transiciones en Desarenadores

Para un funcionamiento eficiente, es esencial que los desarenadores tengan una distribución uniforme de la velocidad del agua a lo largo de la cámara de sedimentación. Esto se logra con transiciones de diseño adecuado en la entrada y, si es necesario, en la salida del desarenador. Estas transiciones deben tener un ángulo de divergencia suave y paredes curvas que guíen el flujo de agua sin causar turbulencias excesivas. La longitud de la transición se calcula en función del ancho del desarenador, el ancho del canal y el ángulo de divergencia para asegurar una transición fluida del flujo.

Tipos de Desarenadores y Métodos de Limpieza

Los desarenadores se clasifican en dos tipos principales según su método de limpieza: intermitente y continuo. Los desarenadores de limpieza intermitente requieren una limpieza periódica y consisten en compuertas de sedimentación, transiciones de entrada y salida, una cámara de sedimentación, una compuerta de purga y un canal directo. Por otro lado, los desarenadores de limpieza continua eliminan los sedimentos de manera constante y cuentan con dos cámaras separadas por una reja, donde los sedimentos de la cámara superior son arrastrados hacia la cámara inferior para su evacuación. La elección entre un desarenador intermitente o continuo dependerá del caudal de agua y de las necesidades específicas de cada proyecto hidráulico.
