La importancia de la lectura de planos en la industria

La lectura de planos es crucial en la industria para la fabricación y mantenimiento de maquinaria. Permite a profesionales diagnosticar y resolver problemas rápidamente, asegurando la comunicación precisa de ideas técnicas y la correcta ejecución de diseños. Los planos contienen información detallada como dimensiones, tolerancias y especificaciones de materiales, fundamentales para la producción y ensamblaje de componentes.

1/5

La importancia de la lectura de planos en la industria

La competencia en la lectura e interpretación de planos es fundamental en la industria, ya que permite a los profesionales responder con eficacia a situaciones críticas. Un ejemplo palpable de su relevancia se presentó en una empresa de autopartes, donde un torno automático de husillos múltiples sufrió un atasco. Este contratiempo provocó una sobrecarga en el motor y la consiguiente desconexión del interruptor del circuito principal, lo que interrumpió la producción y acarreó costos elevados debido al tiempo de inactividad de los trabajadores. La pronta actuación del equipo de mantenimiento, que logró restablecer la energía y poner en marcha la máquina en tan solo cinco minutos, evidencia la importancia de contar con personal capacitado en la interpretación de planos. Estos documentos técnicos fueron cruciales para que los técnicos diagnosticaran y corrigieran la avería con rapidez, destacando su rol como medio de comunicación técnica universal.

Mesa de trabajo de madera clara con planos arquitectónicos, casco de seguridad blanco, escuadras de madera y compás metálico en un estudio de diseño iluminado naturalmente.

Objetivos educativos en la interpretación de planos

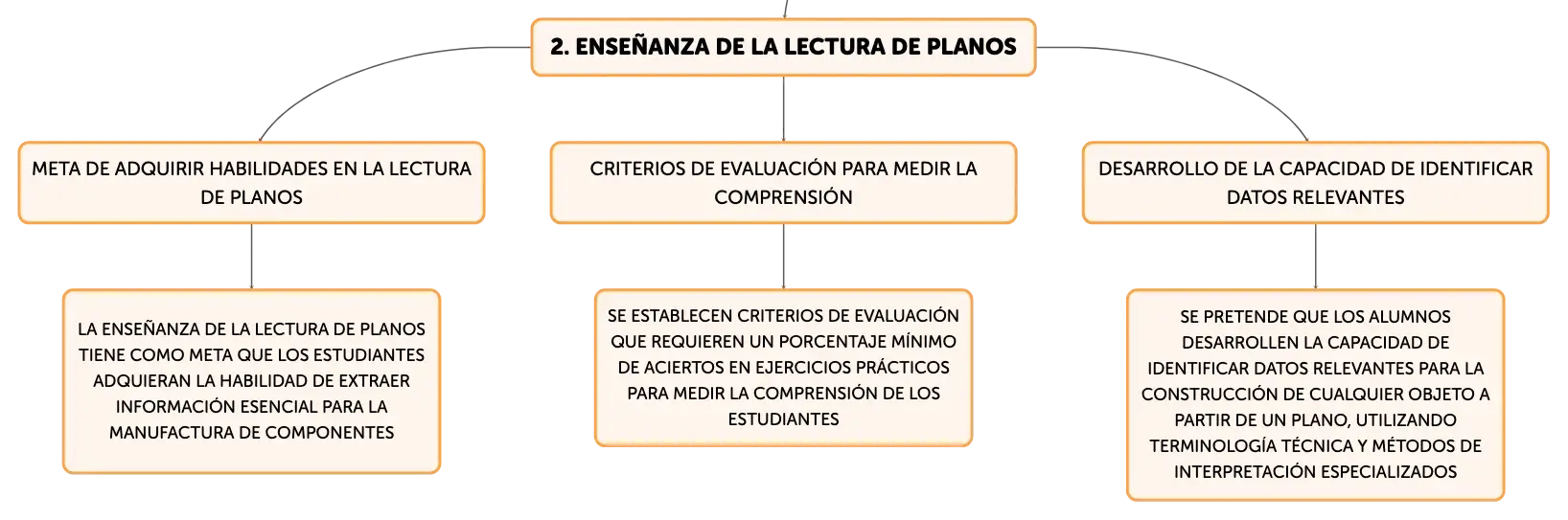

La enseñanza de la lectura de planos tiene como meta que los estudiantes adquieran la habilidad de extraer información esencial para la manufactura de componentes a partir de representaciones gráficas ortogonales y que puedan responder adecuadamente a cuestionarios relacionados. Para medir la comprensión, se establecen criterios de evaluación que requieren un porcentaje mínimo de aciertos en ejercicios prácticos. Además, se pretende que los alumnos desarrollen la capacidad de identificar datos relevantes para la construcción de cualquier objeto a partir de un plano, empleando terminología técnica y métodos de interpretación especializados. Este conocimiento es crucial para diseñadores, constructores y personal de mantenimiento, quienes se apoyan en los planos para comunicar y materializar ideas con precisión y sin ambigüedades.

La función comunicativa de los planos

Los planos son instrumentos esenciales para la transmisión de ideas técnicas entre diseñadores y los equipos encargados de construir o mantener estructuras y maquinaria. Los diseñadores y dibujantes técnicos, que elaboran los planos originales, raramente tienen contacto directo con los operarios, por lo que es vital que los planos contengan toda la información requerida de forma clara y detallada. Los planos deben ser interpretables por una amplia gama de profesionales, desde el cliente hasta el constructor y el personal de mantenimiento, garantizando que cada uno pueda comprender y ejecutar las intenciones del diseñador tal como se concibieron. Para facilitar esta comunicación, se ha desarrollado una "taquigrafía técnica" que comprende abreviaturas normalizadas y símbolos gráficos convencionales, lo que permite compartir información técnica compleja de manera estandarizada y accesible.

Estructura y elementos de un plano

Un plano estándar es parte de un conjunto de dibujos que incluye detalles de componentes individuales y ensambles, ilustrando cómo encajan todas las piezas. La información vital se presenta en el cuadro de datos, ubicado comúnmente en la esquina inferior derecha del dibujo técnico. Este cuadro contiene elementos clave como el nombre y dirección de la empresa, la escala del dibujo, el número de ensamble, la identificación y número de la pieza, la cantidad necesaria en el ensamble, registros de aprobaciones, especificaciones de materiales y tratamientos, así como las tolerancias dimensionales permitidas. Estos elementos son indispensables para la interpretación y aplicación correcta de los planos en los procesos de fabricación y ensamblaje.

Interpretación detallada de un plano

Como ejemplo de interpretación de un plano, se examina un dibujo detallado de una barra que forma parte de un portaherramientas de barrenado. El plano muestra dos vistas de la pieza, frontal y lateral, con líneas de contorno que definen su forma. Las anotaciones específicas y generales aportan información adicional, como el diámetro y la profundidad de los orificios, mientras que las líneas de centro y las líneas de acotamiento facilitan la localización y dimensionamiento de características específicas. Las tolerancias críticas se indican mediante dimensiones limitadas, y las especificaciones de roscas se detallan con información como el diámetro y el número de hilos por pulgada. Este nivel de detalle es esencial para que los operarios fabriquen las piezas con la precisión exigida por el diseño, asegurando un ensamblaje correcto y funcional de todas las partes.
