Principios de la Soldadura por Arco Metálico Protegido (SMAW)

La Soldadura por Arco Metálico Protegido (SMAW) es una técnica clave en la unión de metales, utilizando un electrodo consumible revestido para crear un arco eléctrico y fundir el material. Este proceso requiere habilidad en la iniciación del arco, mantenimiento de su longitud, y manejo de la escoria. La selección de corriente adecuada y los ángulos de trabajo son cruciales para la calidad de la soldadura. A pesar de ciertos desafíos, SMAW es valorado por su flexibilidad y simplicidad, siendo ampliamente utilizado en la fabricación y reparación de estructuras metálicas.

1/7

Principios de la Soldadura por Arco Metálico Protegido (SMAW)

La Soldadura por Arco Metálico Protegido (SMAW), también conocida como soldadura con electrodo revestido, es un proceso de soldadura fundamental en la industria para la unión de metales. Se caracteriza por el uso de un arco eléctrico entre un electrodo consumible revestido y la pieza de trabajo. El revestimiento del electrodo cumple varias funciones esenciales: proporciona material de aporte, estabiliza el arco y protege la zona de soldadura de la atmósfera circundante. El calor generado por el arco eléctrico, que puede superar los 6000°C, funde el electrodo y una porción del metal base, formando un baño de fusión que, al solidificarse, constituye la unión soldada.

Soldador en acción con equipo de protección realizando trabajo de soldadura SMAW, chispas brillantes y arco de luz azul en taller oscuro.

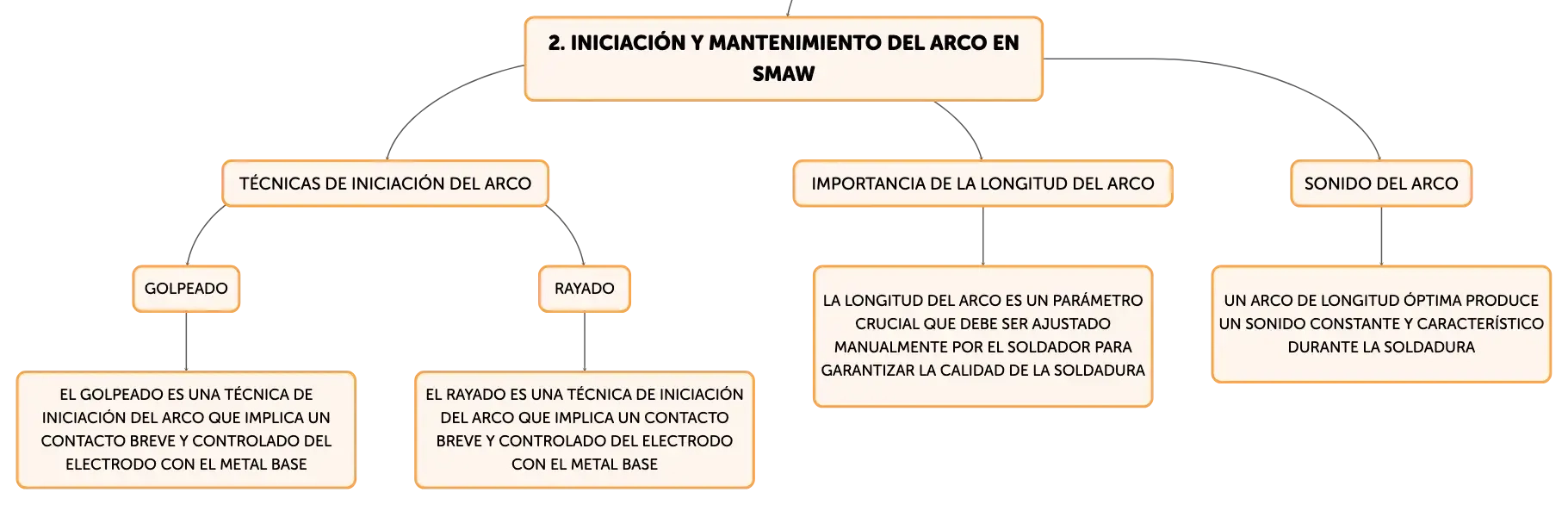

Iniciación del Arco y Mantenimiento de su Longitud

La iniciación del arco, un paso crítico en el proceso SMAW, se logra mediante técnicas como el "golpeado" o el "rayado", que involucran un contacto breve y controlado del electrodo con el metal base para establecer el arco eléctrico. La longitud del arco es un parámetro que el soldador debe ajustar manualmente y es vital para la calidad de la soldadura. Un arco de longitud óptima produce un sonido constante y característico, mientras que un arco demasiado largo o corto puede resultar en defectos como soldaduras porosas o transferencia de metal ineficiente.

Estrategias de Avance y Ángulos de Trabajo en SMAW

La técnica de avance y los ángulos de trabajo son aspectos clave en la soldadura SMAW. El avance se refiere al movimiento progresivo del electrodo a lo largo de la junta y determina el ancho y la apariencia del cordón de soldadura. Los ángulos de trabajo y de avance, que generalmente varían de 5º a 20º respecto a la dirección de la soldadura, son cruciales para prevenir defectos como la falta de penetración o la inclusión de escoria. Un ángulo de trabajo adecuado, definido como el ángulo entre el electrodo y las superficies a unir, es esencial para evitar problemas como el socavado o la falta de fusión.

Selección de la Corriente de Soldadura y Manejo de la Escoria

La selección de la corriente de soldadura en SMAW, ya sea alterna (AC) o continua (DC), depende del tipo de electrodo y la aplicación específica. La polaridad, ya sea directa o inversa, junto con la composición del revestimiento del electrodo, afecta la penetración del metal y la estabilidad del arco. La escoria, un subproducto que protege la soldadura durante su enfriamiento, debe ser removida cuidadosamente tras la solidificación para asegurar una unión de calidad. La habilidad para identificar y eliminar la escoria de manera efectiva es una competencia importante para los soldadores, ya que garantiza la integridad estructural de la soldadura.

Beneficios y Usos del Proceso SMAW

El proceso SMAW ofrece ventajas significativas, como su flexibilidad para soldar diversos tipos de metales y su capacidad para ejecutar soldaduras en todas las posiciones. El equipo necesario es relativamente simple y económico, lo que permite a los soldadores adquirir habilidad con práctica. SMAW se emplea en una amplia gama de aplicaciones, incluyendo la fabricación y reparación de estructuras metálicas, así como la restauración de componentes desgastados. Es particularmente valioso para la soldadura de aceros de distintas aleaciones y propiedades mecánicas.

Desafíos y Eficiencia del Proceso SMAW

A pesar de sus numerosas ventajas, el proceso SMAW presenta desafíos como la necesidad de cambiar frecuentemente los electrodos consumibles y las pérdidas inherentes de material de aporte y revestimiento. Estos factores reducen la eficiencia del proceso, que se estima en un 65%, siendo inferior a otros métodos de soldadura como la soldadura de gas metal (GMAW) o la soldadura por arco sumergido. No obstante, la simplicidad y adaptabilidad del SMAW lo mantienen como una técnica de soldadura preferente para una variedad de aplicaciones prácticas.
