Expansión de Capacidad en Switches

La expansión de switches mediante módulos de expansión y tecnologías de apilamiento como Cisco StackWise mejora la capacidad de red. Los switches dirigen el tráfico eficientemente usando tablas de direcciones MAC y estrategias de reenvío como almacenamiento y envío o corte. La gestión de dominios de colisión y difusión, junto con la mitigación de la congestión, son clave para optimizar el rendimiento de las redes LAN.

1/9

Expansión de Capacidad en Switches: Apilamiento y Módulos de Expansión

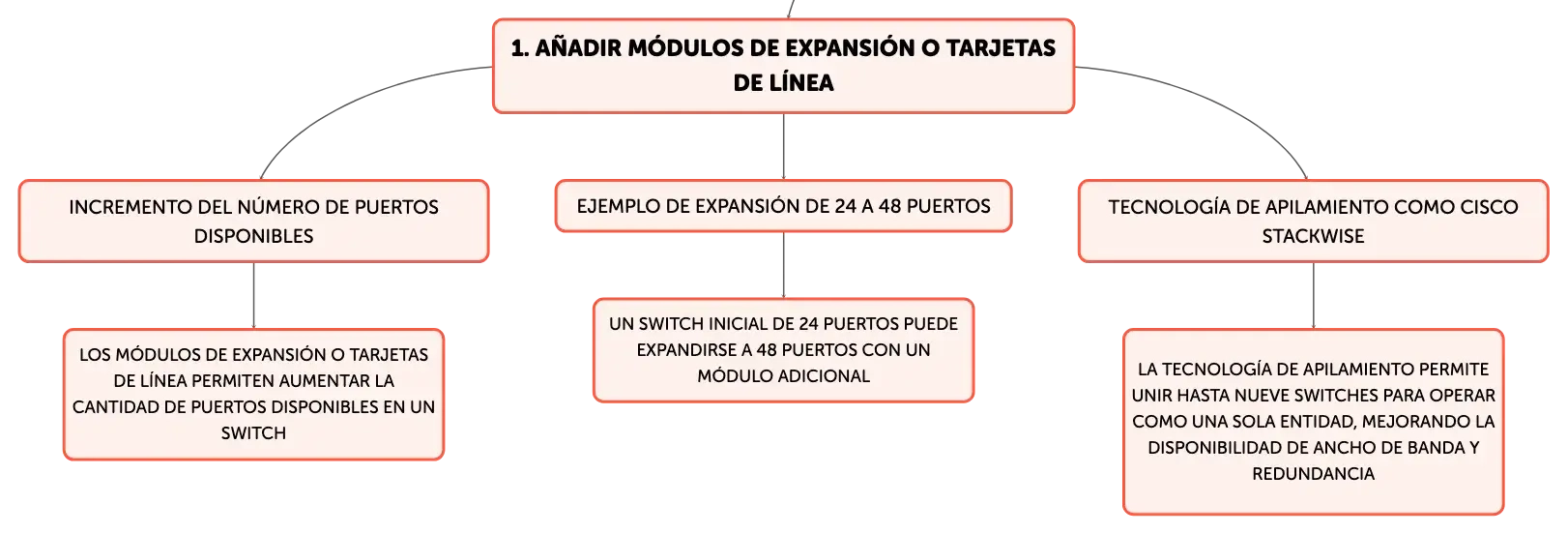

Los switches son dispositivos cruciales en la infraestructura de redes, facilitando la conexión entre múltiples dispositivos. Para aumentar la capacidad de un switch, se pueden añadir módulos de expansión o tarjetas de línea, que incrementan el número de puertos disponibles. Por ejemplo, un switch inicial de 24 puertos puede expandirse a 48 puertos con un módulo adicional. Además, la tecnología de apilamiento, como Cisco StackWise, permite unir hasta nueve switches para que operen como una sola entidad, mejorando la disponibilidad de ancho de banda y la redundancia. La interconexión se realiza mediante cables de alta velocidad que mantienen un rendimiento óptimo entre los switches apilados. La tecnología StackPower permite compartir la alimentación eléctrica entre los switches apilados, optimizando así la gestión energética del sistema.

Rack de servidores con switch de red y módulos de expansión apilados, cables de colores conectados y luces LED indicadoras de actividad.

Proceso de Conmutación y Reenvío de Tráfico en Switches

Los switches son esenciales para dirigir el tráfico de datos en redes LAN, WAN y en la red pública de telefonía conmutada (PSTN). Estos dispositivos toman decisiones de reenvío basándose en la dirección de destino de las tramas de datos y el puerto de entrada. Los switches LAN utilizan una tabla de direcciones MAC para determinar el puerto de salida adecuado para cada trama, asegurando que los datos destinados a una dirección MAC específica siempre sean enviados por el mismo puerto, lo que contribuye a la eficiencia y seguridad de la red.

Aprendizaje de Direcciones y Reenvío de Tramas en Switches

Los switches LAN operan mediante un proceso de aprendizaje y reenvío. Durante el aprendizaje, el switch registra la dirección MAC de origen y el puerto de entrada en su tabla de direcciones MAC, actualizando esta información conforme sea necesario. En la fase de reenvío, el switch consulta su tabla para determinar el puerto de salida correspondiente a la dirección MAC de destino. Si la dirección de destino es desconocida, el switch realiza una inundación, enviando la trama por todos los puertos excepto por el de entrada, para asegurar que la trama llegue a su destino.

Estrategias de Reenvío en Switches: Almacenamiento y Envío vs. Corte

Los switches pueden emplear distintas estrategias de reenvío de tramas. El método de almacenamiento y envío revisa las tramas en busca de errores y las almacena temporalmente, reenviando solo aquellas sin errores y descartando las erróneas. En contraste, el método de corte inicia el reenvío de la trama tan pronto como se identifica la dirección MAC de destino, lo que acelera el proceso. Una variante, el switching libre de fragmentos, espera hasta que pase la ventana de colisión para comenzar el reenvío, combinando una rápida transmisión con una verificación de errores más efectiva.

Dominios de Colisión y Difusión en Redes Ethernet

Los dominios de colisión y difusión son conceptos fundamentales en redes Ethernet. Un dominio de colisión es un segmento de red donde las transmisiones de datos pueden interferir entre sí, causando colisiones. Los switches, al operar en modo dúplex completo, eliminan estos dominios al permitir comunicaciones simultáneas sin interferencias. Los dominios de difusión comprenden todos los dispositivos que reciben tramas de difusión desde un host. Los routers son necesarios para limitar estos dominios en redes de mayor tamaño, segmentando el tráfico y mejorando el rendimiento general de la red.

Mitigación de la Congestión en Redes LAN con Switches

Los switches LAN son esenciales para mitigar la congestión de la red. Proporcionan una alta densidad de puertos, búfers de tramas amplios y soportan diversas velocidades de puerto, lo que facilita una gestión eficaz del tráfico. La capacidad de reenvío rápido interno y el bajo costo por puerto convierten a los switches en una solución rentable y eficaz para mejorar el rendimiento de las redes LAN, eliminando dominios de colisión y optimizando el uso del ancho de banda.
