Principios Básicos en la Construcción de Terracerías

La construcción de terracerías es esencial en la ingeniería civil para infraestructuras de transporte. Incluye procesos como despalme, compactación y creación de estructuras de soporte como bermas y muros de retención. Se abordan métodos para calcular volúmenes y el análisis de costos mediante el diagrama de masas, así como la determinación de precios unitarios para cada fase del proyecto.

1/9

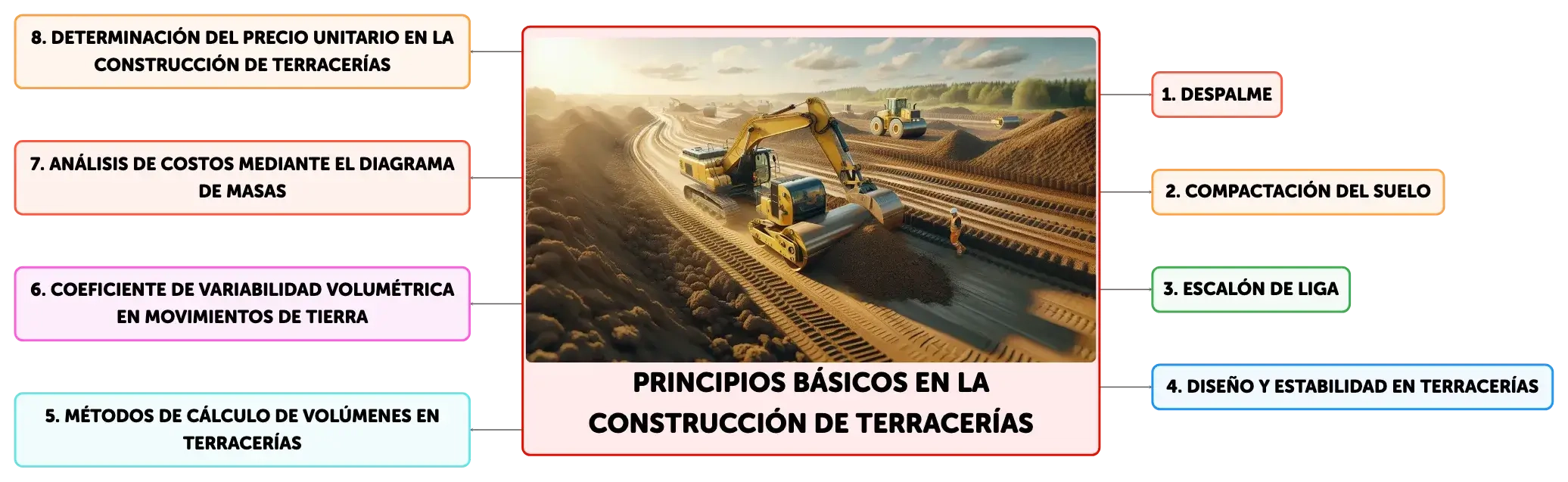

Principios Básicos en la Construcción de Terracerías

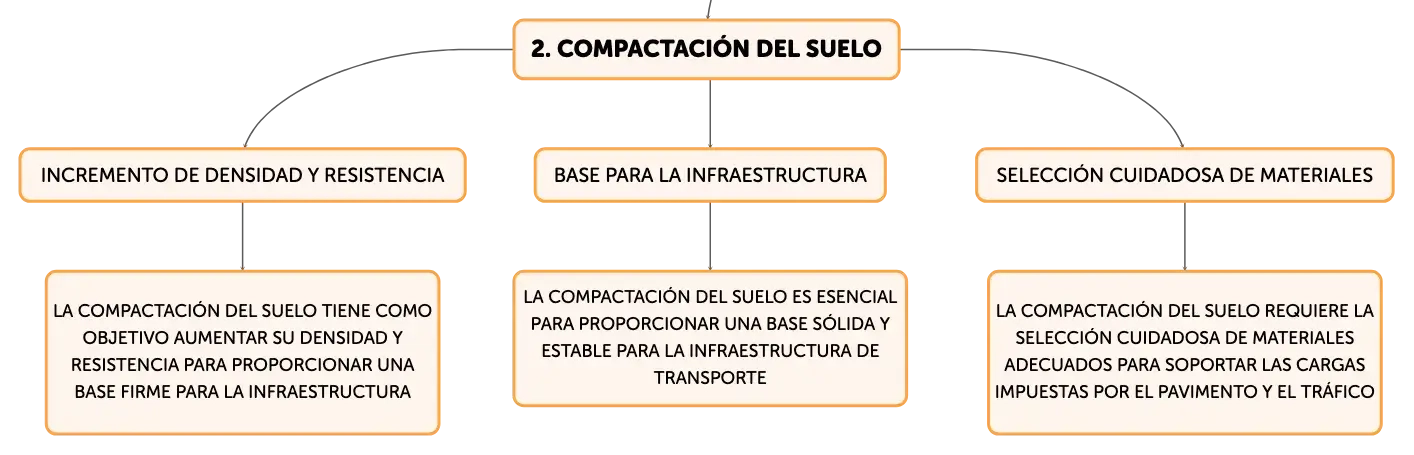

La construcción de terracerías es un componente crítico en la ingeniería civil, especialmente en la creación de infraestructuras de transporte como carreteras y ferrocarriles. El proceso inicia con el despalme, que consiste en la eliminación de la vegetación y la capa orgánica del suelo, la cual no posee las propiedades adecuadas para soportar estructuras. Posteriormente, se procede a la compactación del suelo, que tiene como objetivo incrementar su densidad y resistencia, proporcionando una base firme para la infraestructura. Un elemento clave es el escalón de liga, que asegura una conexión efectiva entre el terraplén y el terreno natural, previniendo deslizamientos. El cuerpo del terraplén, ubicado bajo la subrasante, se construye con materiales cuidadosamente seleccionados para soportar las cargas impuestas por el pavimento y el tráfico.

Excavadora amarilla trabajando en obra de tierras con operario supervisando, rodillo compactador alisando suelo y paisaje con árboles al fondo en día soleado.

Diseño y Estabilidad en Terracerías

La estabilidad de las terracerías se mejora con la implementación de estructuras como la cuña de afinamiento y la berma. La cuña de afinamiento, con su forma triangular, se añade al talud para facilitar la compactación y mejorar la estabilidad del terraplén. La berma, ya sea en terraplén o en corte, actúa como un refuerzo lateral que proporciona estabilidad adicional y previene el desprendimiento de material. En casos donde el terraplén no se une con el terreno natural, se construyen muros de retención para soportar las fuerzas laterales. Los estratos en corte, que son las capas de material expuestas durante la excavación, tienen propiedades distintas y su identificación es vital para la planificación y ejecución de la obra.

Métodos de Cálculo de Volúmenes en Terracerías

El cálculo preciso de volúmenes de corte y terraplén es fundamental para la gestión financiera y la valoración de la obra. Se emplea la técnica de sumar y restar áreas de trapecios que representan las secciones transversales del terreno, utilizando coordenadas cartesianas. La fórmula de las áreas medias simplifica el cálculo de volúmenes entre secciones conocidas, aunque es crucial considerar los errores que pueden surgir al no usar el promedio exacto de las áreas extremas. Para volúmenes en curva, se aplica el teorema de Pappus-Guldinus, que vincula el volumen de un sólido de revolución con el área de su sección transversal y el desplazamiento de su centro de gravedad.

Coeficiente de Variabilidad Volumétrica en Movimientos de Tierra

Durante la compactación, los materiales de terraplén sufren cambios de volumen, cuantificados por el coeficiente de variabilidad volumétrica. Este coeficiente es esencial para calcular los volúmenes de movimiento de tierras. Si el material proviene de un estrato homogéneo, se utiliza su coeficiente específico; si es heterogéneo, se calcula un coeficiente promedio. Las ordenadas de la curva masa son sumas algebraicas de los volúmenes de corte y terraplén, y son fundamentales para elaborar el diagrama de masas, que es una herramienta de planificación para el movimiento de tierras, incluyendo el transporte de materiales y la identificación de tramos compensados, donde los volúmenes de corte y terraplén se equilibran.

Análisis de Costos mediante el Diagrama de Masas

El diagrama de masas es una representación gráfica que muestra la distribución de los volúmenes de corte y terraplén a lo largo de un proyecto. Un diagrama con tendencia ascendente indica un predominio de cortes, mientras que uno descendente sugiere un exceso de terraplenes. Los puntos de inflexión representan los límites de los cortes y terraplenes. La diferencia entre las ordenadas de dos puntos indica el balance de volumen entre corte y terraplén. La línea de compensación y su abertura determinan la distancia máxima de transporte de material, y las áreas bajo el diagrama representan el volumen total de acarreo. Este análisis es crucial para optimizar los costos de movimiento de tierras y mejorar la eficiencia logística del proyecto.

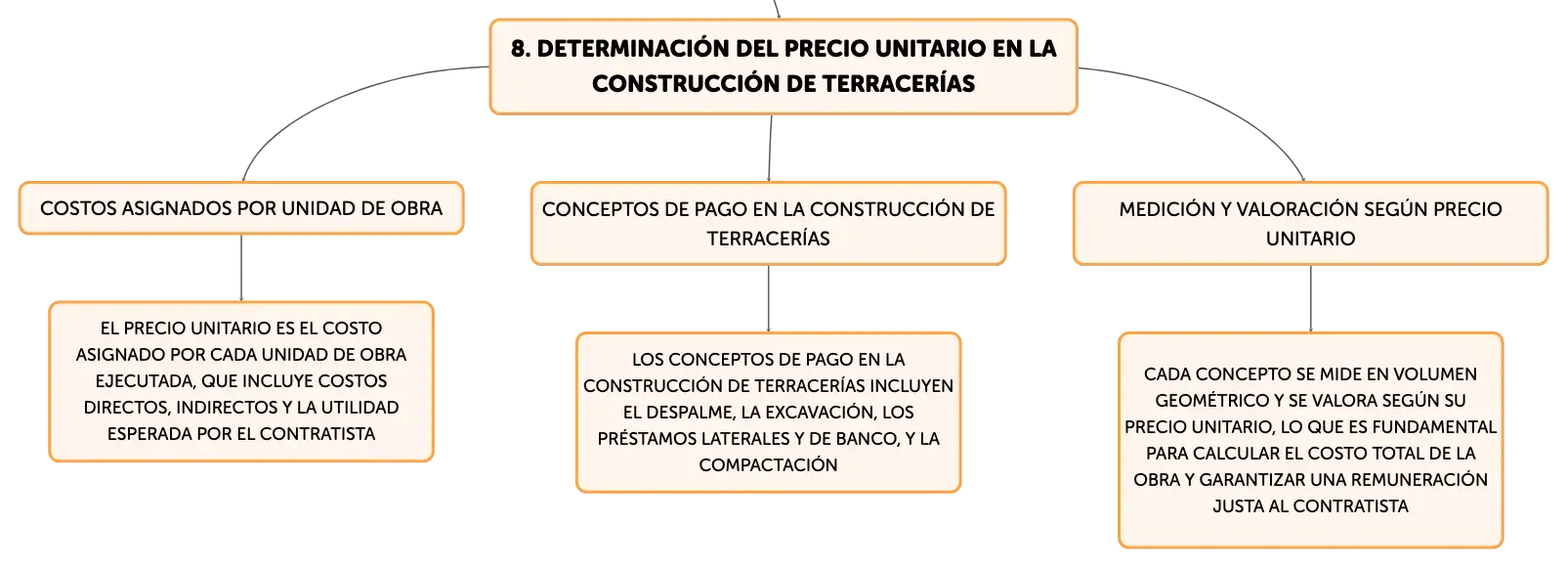

Determinación del Precio Unitario en la Construcción de Terracerías

El precio unitario es el costo asignado por cada unidad de obra ejecutada, que incluye los costos directos, indirectos y la utilidad esperada por el contratista. Los conceptos de pago abarcan el despalme, la excavación, los préstamos laterales y de banco, y la compactación. Cada concepto se mide en volumen geométrico y se valora según su precio unitario. Los préstamos laterales son excavaciones cercanas al eje del proyecto, mientras que los préstamos de banco se refieren a materiales extraídos de áreas específicas para su uso en terraplenes no adyacentes. La compactación se remunera por la operación mecánica que mejora las propiedades del material. Estos conceptos son fundamentales para calcular el costo total de la obra y garantizar una remuneración justa al contratista.
