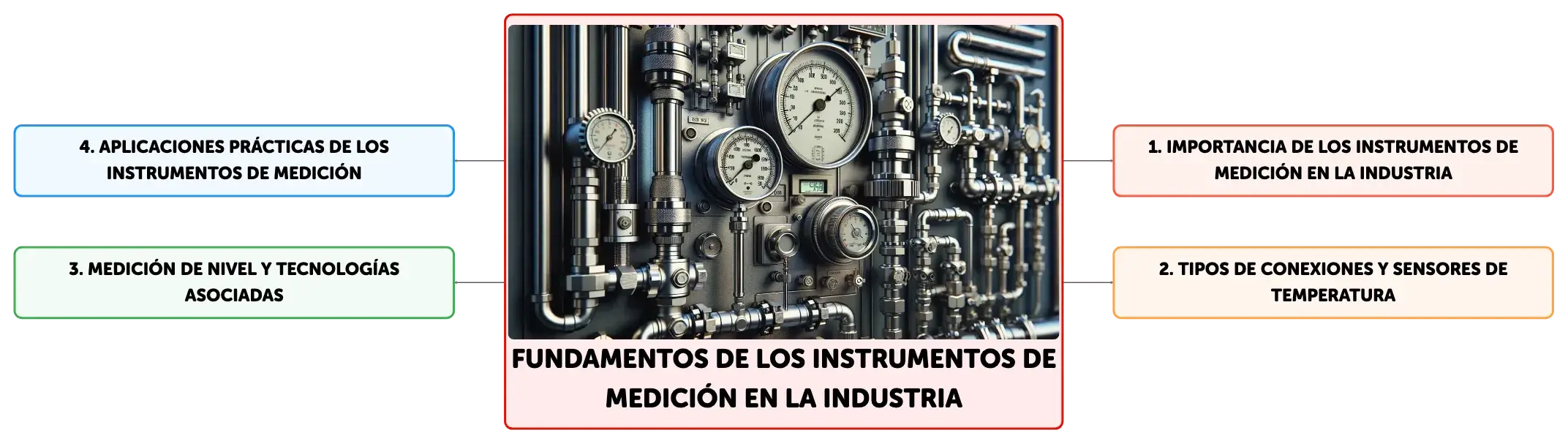

Fundamentos de los Instrumentos de Medición en la Industria
Los instrumentos de medición industrial son esenciales para la precisión y eficiencia en procesos. Sensores como la Pt100, termopares y termistores miden la temperatura con alta fiabilidad. La medición de nivel se realiza mediante tecnologías como ultrasonidos y radar, fundamentales en el manejo de líquidos y sólidos. Estos dispositivos optimizan el control de procesos y la gestión de inventarios en diversas aplicaciones prácticas.
Ver másFundamentos de los Instrumentos de Medición en la Industria
Los instrumentos de medición son componentes cruciales en la industria para asegurar la precisión y eficiencia en el monitoreo y control de procesos. Estos dispositivos miden variables fundamentales como la temperatura, nivel, caudal, presión y velocidad, las cuales son esenciales para mantener la calidad y seguridad de los procesos industriales. La confiabilidad de estos instrumentos es vital, especialmente cuando forman parte de sistemas de control automatizados. Los sensores industriales comúnmente proporcionan señales estandarizadas, ya sea en forma de voltaje (0 a 10 V o 2 a 10 V) o corriente (0 a 20 mA o 4 a 20 mA), siendo la señal de corriente la preferida para transmisiones a larga distancia debido a su menor susceptibilidad a la pérdida de señal. Aunque los sistemas basados en Arduino son asequibles, generalmente no se emplean en entornos industriales por su menor robustez y confiabilidad, limitando su uso a la educación y prototipado.Tipos de Conexiones y Sensores de Temperatura
Las conexiones para sensores industriales suelen seguir estándares que facilitan su integración y mantenimiento, con conectores circulares M8 y M12 entre los más utilizados. Estos conectores pueden tener configuraciones diversas, como angulares o rectas, y variar en el número de pines según la aplicación. En la medición de temperatura, las termorresistencias como la Pt100, que son sensores basados en metales cuya resistencia varía con la temperatura, son destacadas por su precisión y fiabilidad. La señal de una termorresistencia puede ser acondicionada por circuitos como el puente de Wheatstone para su lectura. Los termopares, que funcionan a partir de la generación de un voltaje en la unión de dos metales distintos, son sensores simples y económicos adecuados para un amplio rango de temperaturas. Los termistores, que pueden ser de tipo PTC (coeficiente de temperatura positivo) o NTC (coeficiente de temperatura negativo), muestran una relación no lineal entre resistencia y temperatura y son útiles en aplicaciones de bajo costo y rango de medición más restringido.Medición de Nivel y Tecnologías Asociadas
La medición de nivel es un aspecto crítico en el manejo de líquidos y sólidos en la industria. Existen métodos de medición de nivel que van desde los más sencillos, como las varillas graduadas y los flotadores, hasta tecnologías avanzadas que incluyen sensores de presión diferencial, y sistemas de medición por ultrasonidos o radar. Los sensores de presión diferencial se instalan en el fondo de un tanque y calculan el nivel a partir de la presión hidrostática del fluido. Los sistemas de ultrasonidos y radar determinan el nivel midiendo el tiempo que tardan las ondas sonoras o electromagnéticas en reflejarse desde la superficie del líquido o sólido. También existen sensores capacitivos y basados en el efecto Hall que detectan cambios en propiedades eléctricas para determinar el nivel, y son adaptables tanto para líquidos como para materiales granulares.Aplicaciones Prácticas de los Instrumentos de Medición
Los instrumentos de medición tienen aplicaciones extensas tanto en la industria como en el hogar. Los termostatos bimetálicos, que operan mediante la expansión diferencial de dos metales con distintos coeficientes de dilatación térmica, son comunes en sistemas de calefacción doméstica y en la protección de equipos eléctricos. En entornos industriales, los sensores de temperatura como la Pt100 son empleados en procesos que requieren alta precisión, mientras que los termopares son preferidos en aplicaciones que valoran la simplicidad y el bajo costo. Los medidores de nivel por ultrasonidos representan una tecnología avanzada que permite una medición precisa y no invasiva de niveles de líquidos y sólidos en tanques y silos, optimizando el control de procesos y la gestión de inventarios.¿Quieres crear mapas a partir de tu material?
Inserta tu material y en pocos segundos tendrás tu Algor Card con mapas, resúmenes, flashcards y quizzes.
Prueba Algor
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
1
Los dispositivos de ______ son esenciales para mantener la calidad y seguridad en la industria.
Haz clic para comprobar la respuesta
2
A pesar de su accesibilidad, los sistemas basados en ______ no se utilizan comúnmente en entornos industriales.
Haz clic para comprobar la respuesta
3
Conectores M8 y M12
Haz clic para comprobar la respuesta
4
Puente de Wheatstone
Haz clic para comprobar la respuesta
5
Termopares
Haz clic para comprobar la respuesta
6
Termistores PTC y NTC
Haz clic para comprobar la respuesta
7
La ______ de nivel es crucial para el manejo de líquidos y sólidos en la industria.
Haz clic para comprobar la respuesta
8
Los métodos para medir niveles incluyen desde varillas graduadas hasta tecnologías como sensores de ______ diferencial y sistemas por ______ o radar.
Haz clic para comprobar la respuesta
9
Los sensores basados en el efecto Hall y los ______ detectan cambios en las propiedades eléctricas para determinar el nivel de sustancias.
Haz clic para comprobar la respuesta
10
Funcionamiento de termostatos bimetálicos
Haz clic para comprobar la respuesta
11
Aplicación de sensores Pt100
Haz clic para comprobar la respuesta
12
Preferencia de termopares en la industria
Haz clic para comprobar la respuesta
