El Lenguaje Unificado de Modelado (UML)

El Lenguaje Unificado de Modelado (UML) es una herramienta clave en el desarrollo de software, permitiendo la visualización y documentación de sistemas. Los diagramas de casos de uso, parte de UML, facilitan la comprensión de las interacciones entre usuarios y el sistema, siendo cruciales en la fase de análisis. A pesar de los retos que presentan con sistemas complejos, su correcta construcción y desarrollo son esenciales para la planificación y comunicación efectiva de requisitos.

1/5

Orígenes y Funcionalidad del Lenguaje Unificado de Modelado (UML)

El Lenguaje Unificado de Modelado (UML) fue concebido en la década de 1990, con contribuciones significativas de Grady Booch, Ivar Jacobson y James Rumbaugh, conocidos como los "Tres Amigos". UML es una herramienta estandarizada que facilita la visualización, especificación, construcción y documentación de los artefactos de sistemas de software. Consta de varios tipos de diagramas, agrupados en estructurales, de comportamiento e interacción, siendo estos últimos una especialización de los de comportamiento. Los diagramas estructurales, como el de clases, representan los componentes estáticos del sistema, mientras que los de comportamiento, como el de actividades, modelan el flujo de control o de datos. Los diagramas de interacción, incluyendo los de secuencia, se centran en la comunicación entre objetos.

Mesa de trabajo de madera clara con figuras geométricas de colores, regla transparente y compás metálico, bajo luz natural con pizarra al fondo.

La Importancia de los Diagramas de Casos de Uso en UML

Los diagramas de casos de uso son una herramienta esencial dentro de los diagramas de comportamiento en UML. Estos diagramas describen las funcionalidades del sistema desde la perspectiva de los usuarios externos, denominados actores, y muestran cómo esos actores interactúan con el sistema. A diferencia de otros diagramas de comportamiento que se centran en la secuencia de eventos, los diagramas de casos de uso se enfocan en las relaciones entre los actores y los casos de uso, y en los requisitos del sistema. Son particularmente útiles durante la fase de análisis y especificación de requisitos, ya que proporcionan una comprensión de alto nivel de las funcionalidades del sistema.

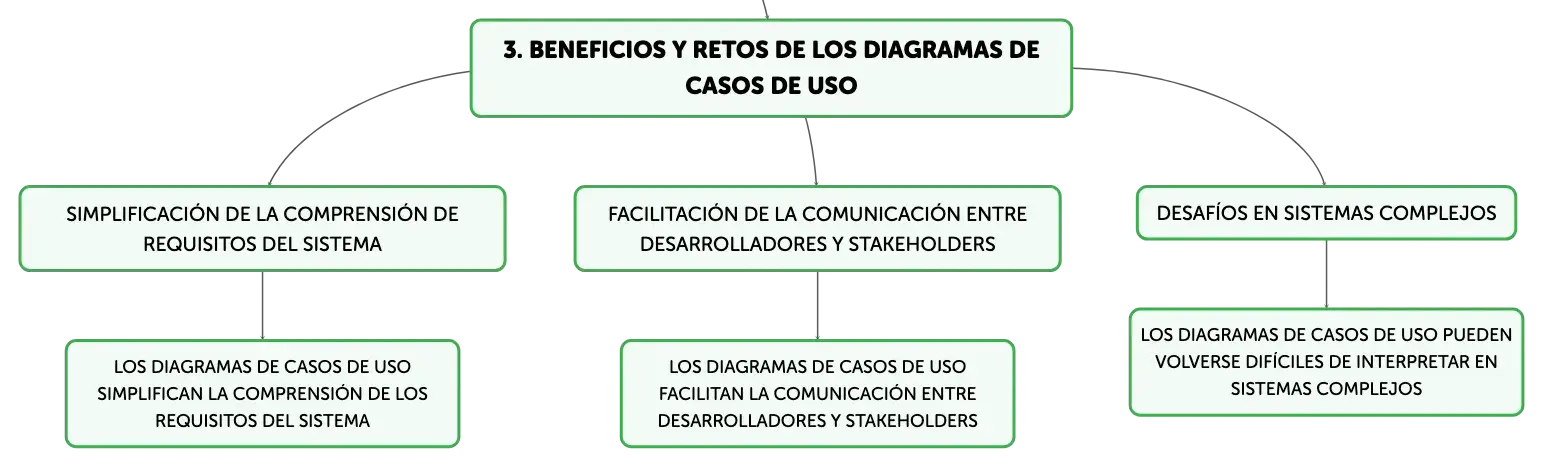

Beneficios y Retos de los Diagramas de Casos de Uso

Los diagramas de casos de uso son beneficiosos por su capacidad para simplificar la comprensión de los requisitos del sistema y facilitar la comunicación entre los desarrolladores y los stakeholders. Son herramientas valiosas para la identificación temprana de requisitos y para la planificación de pruebas. No obstante, presentan desafíos cuando se abordan sistemas excesivamente complejos, ya que pueden volverse difíciles de interpretar. Para evitar la sobrecarga de información, es recomendable limitar la cantidad de casos de uso en un solo diagrama y centrarse en los procesos más significativos.

Construcción de un Diagrama de Casos de Uso Efectivo

La creación de un diagrama de casos de uso efectivo comienza con la identificación de los actores y los casos de uso, que son las funcionalidades o servicios que el sistema proporciona. Se deben establecer enlaces de comunicación claros entre actores y casos de uso, y se pueden añadir relaciones como "Extender", "Incluir" y "Generalización" para mostrar cómo los casos de uso se interrelacionan. La claridad y la comprensión se mejoran al limitar el número de casos de uso y al proporcionar descripciones detalladas y relaciones pertinentes.

Proceso para el Desarrollo de Diagramas de Casos de Uso

El desarrollo de un diagrama de casos de uso comienza con una comprensión profunda del sistema y sus interacciones con los usuarios y otros sistemas. Se deben identificar los actores y los casos de uso relevantes, establecer relaciones lógicas entre ellos y documentar las interacciones de manera clara y concisa. Es esencial mantener la simplicidad para asegurar la comprensibilidad y actualizar la documentación a medida que evolucionan los requisitos del sistema. La colaboración entre los miembros del equipo y la revisión continua son fundamentales para garantizar la precisión y la utilidad del diagrama como herramienta de comunicación y comprensión de los requisitos del sistema.
