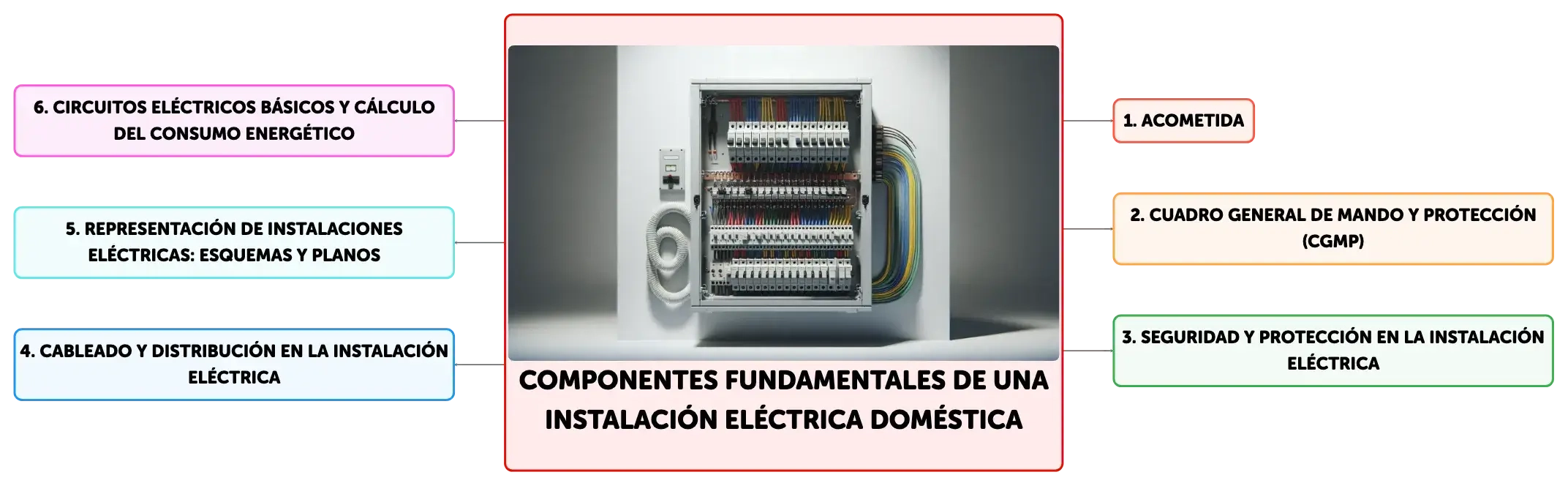

Componentes Fundamentales de una Instalación Eléctrica Doméstica
Los componentes de una instalación eléctrica doméstica incluyen la acometida, el Cuadro General de Mando y Protección, y sistemas de seguridad como el Interruptor Diferencial. El cableado adecuado y la distribución eficiente son esenciales para la eficiencia y seguridad. Además, se aborda la importancia de los esquemas eléctricos y el cálculo del consumo energético para la gestión de costos.
Ver másComponentes Fundamentales de una Instalación Eléctrica Doméstica

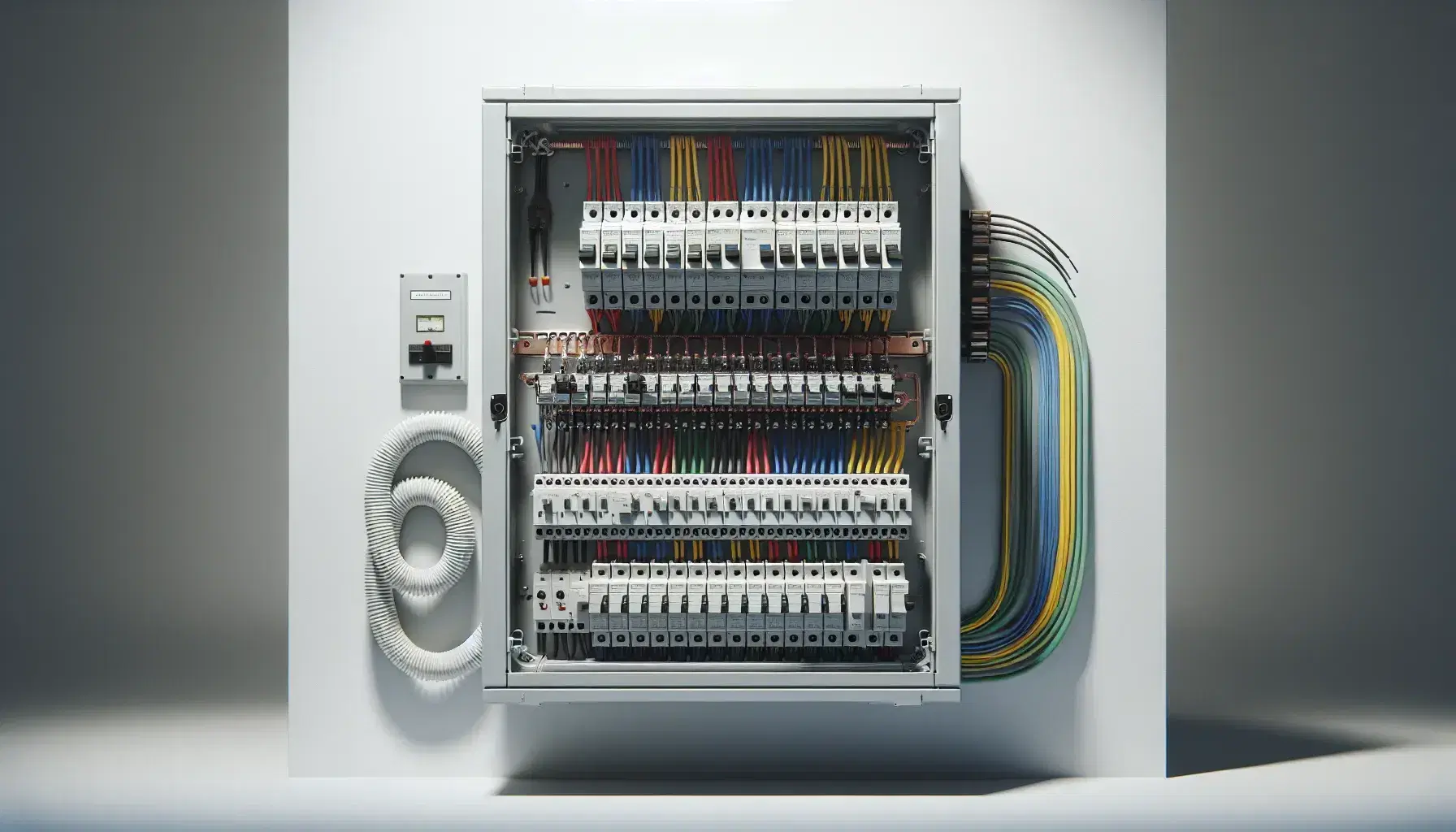

Una instalación eléctrica doméstica es un entramado diseñado para distribuir y gestionar de manera segura la energía eléctrica en una vivienda. Comienza con la acometida, que es el punto de enlace entre la red eléctrica externa y el sistema interno de la casa, protegida por la Caja General de Protección. Dependiendo de la infraestructura, la acometida puede ser aérea o subterránea y, en el caso de una conexión trifásica, incluye tres conductores de fase y uno de neutro. El Cuadro General de Mando y Protección (CGMP) es el núcleo de la instalación, albergando dispositivos esenciales como el Interruptor de Control de Potencia (ICP), que restringe el consumo a la potencia contratada; el Interruptor General Automático (IGA), que protege la instalación frente a sobrecargas y cortocircuitos; y el Interruptor Diferencial (ID), que previene accidentes eléctricos. Los Pequeños Interruptores Automáticos (PIAs) protegen los circuitos individuales de la casa, como los de iluminación y tomas de corriente.Seguridad y Protección en la Instalación Eléctrica
La seguridad es primordial en las instalaciones eléctricas residenciales. El IGA proporciona protección térmica y magnética, interrumpiendo el suministro eléctrico en caso de sobrecarga o cortocircuito. El ID monitorea constantemente la corriente y corta la alimentación si detecta desviaciones, protegiendo contra choques eléctricos al tocar partes metálicas con corriente. Los PIAs ofrecen protección específica para cada circuito, asegurando que áreas como la iluminación y los electrodomésticos operen con seguridad. La toma de tierra es un sistema de seguridad adicional que canaliza las corrientes de fuga hacia el suelo, minimizando el riesgo de electrocución.Cableado y Distribución en la Instalación Eléctrica
El cableado es el conjunto de conductores que transportan la electricidad a lo largo de la vivienda. Estos conductores, identificados por colores para distinguir las fases, el neutro y la tierra, se instalan dentro de tubos protectores y se conectan a cajas de registro y derivación. Desde estas cajas, los cables se extienden a los puntos de luz y enchufes. Una distribución adecuada y el uso de materiales homologados son vitales para garantizar la eficiencia y seguridad de la instalación eléctrica.Representación de Instalaciones Eléctricas: Esquemas y Planos
Los esquemas eléctricos son herramientas indispensables para visualizar y comprender las instalaciones eléctricas de una vivienda. Los esquemas multifilares detallan todos los conductores presentes, mientras que los unifilares simplifican la representación, mostrando únicamente las fases y el neutro. En los planos arquitectónicos, se utiliza el esquema unifilar para indicar la ubicación de elementos como puntos de luz, enchufes e interruptores, utilizando una simbología estandarizada que facilita la interpretación por parte de electricistas y estudiantes de la materia.Circuitos Eléctricos Básicos y Cálculo del Consumo Energético
Los circuitos eléctricos básicos en una vivienda comprenden las tomas de corriente y los interruptores, tanto unipolares como conmutadores, que regulan la iluminación y la conexión de dispositivos. El cálculo del consumo energético es esencial para entender la factura eléctrica, que incluye la potencia contratada, el consumo de energía (medido en kilovatios-hora), impuestos, alquiler de equipos de medida y el IVA. La lectura del contador de energía permite determinar el consumo en un periodo específico. Conocer estos aspectos ayuda a los usuarios a optimizar su consumo y a gestionar de manera más eficiente los costos asociados a la energía eléctrica.¿Quieres crear mapas a partir de tu material?
Inserta tu material y en pocos segundos tendrás tu Algor Card con mapas, resúmenes, flashcards y quizzes.
Prueba Algor
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
1
Una ______ eléctrica doméstica se encarga de distribuir y controlar la energía en una casa.
Haz clic para comprobar la respuesta
2
La ______ es el punto donde la red eléctrica externa se conecta con el sistema interno de la vivienda.
Haz clic para comprobar la respuesta
3
Los ______ se utilizan para proteger los circuitos individuales dentro del hogar.
Haz clic para comprobar la respuesta
4
Función del IGA en instalaciones eléctricas
Haz clic para comprobar la respuesta
5
Propósito de los PIAs
Haz clic para comprobar la respuesta
6
Importancia de la toma de tierra
Haz clic para comprobar la respuesta
7
El ______ consiste en una serie de conductores que distribuyen la ______ en una casa.
Haz clic para comprobar la respuesta
8
Para protegerlos, los conductores se colocan dentro de ______ y se unen a ______ de registro y derivación.
Haz clic para comprobar la respuesta
9
Desde las cajas de registro, los cables se dirigen hacia los ______ de luz y los ______.
Haz clic para comprobar la respuesta
10
Es crucial utilizar materiales ______ y una correcta distribución para asegurar la ______ y ______ de la instalación eléctrica.
Haz clic para comprobar la respuesta
11
Esquemas multifilares
Haz clic para comprobar la respuesta
12
Esquemas unifilares
Haz clic para comprobar la respuesta
13
Simbología estandarizada
Haz clic para comprobar la respuesta
14
En una casa, los ______ eléctricos básicos incluyen tomas de corriente y ______, que controlan la iluminación y aparatos.
Haz clic para comprobar la respuesta
15
La ______ eléctrica se mide en kilovatios-hora e incluye ______, alquiler de equipos y el IVA.
Haz clic para comprobar la respuesta
16
Revisar el ______ de energía permite saber el consumo en un ______ determinado.
Haz clic para comprobar la respuesta
17
Entender estos elementos es útil para ______ el consumo eléctrico y manejar mejor los ______ relacionados con la energía.
Haz clic para comprobar la respuesta
