Principi Base della Prospettiva nel Disegno Tecnico
La prospettiva nel disegno tecnico è una metodologia cruciale per visualizzare oggetti tridimensionali in modo realistico su superfici bidimensionali. Utilizzando principi geometrici e punti di fuga, questa tecnica permette agli ingegneri civili e ambientali di rappresentare edifici e strutture con precisione, facilitando la comprensione spaziale e la progettazione architettonica. Il metodo delle fughe, in particolare, è essenziale per creare prospettive accidentali, offrendo una visione dettagliata e tridimensionale di progetti complessi.
Mostra di piùPrincipi Base della Prospettiva nel Disegno Tecnico

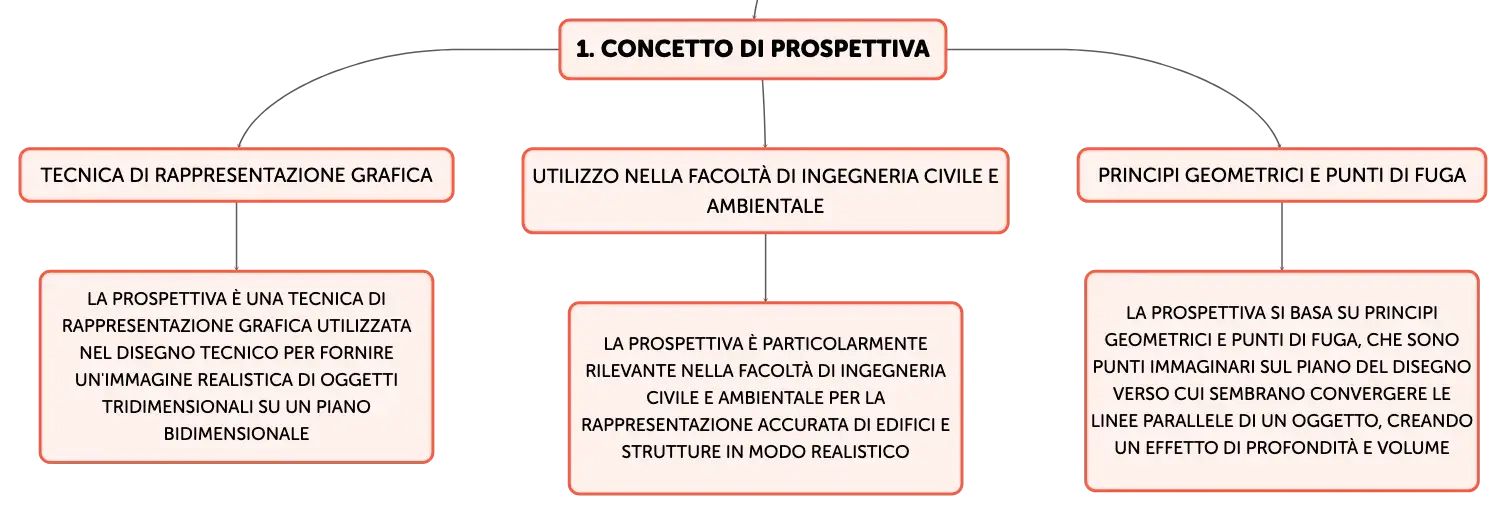

La prospettiva è una tecnica di rappresentazione grafica essenziale nel disegno tecnico, utilizzata per fornire un'immagine realistica di oggetti tridimensionali su un piano bidimensionale. Questa tecnica è particolarmente rilevante per la Facoltà di Ingegneria Civile e Ambientale, dove è necessario visualizzare edifici e strutture in modo che rispecchino fedelmente la loro forma e dimensione nello spazio. La prospettiva si basa su principi geometrici e punti di fuga, che sono punti immaginari sul piano del disegno verso cui sembrano convergere le linee parallele di un oggetto, creando così un effetto di profondità e volume. La prospettiva accidentale, in particolare, si riferisce alla rappresentazione di oggetti orientati in modo casuale rispetto al piano del quadro, richiedendo un'attenta costruzione basata sui punti di fuga.Il Metodo delle Fughe nella Prospettiva Accidentale
Il metodo delle fughe è una tecnica specifica per creare prospettive accidentali, che implica l'uso di punti di concorso o punti di fuga per definire la direzione delle linee parallele di un oggetto nello spazio. Per esempio, in un cubo, ogni set di spigoli paralleli convergerà verso il proprio punto di fuga sul piano del disegno. La costruzione inizia con la determinazione dei punti di concorso, che variano a seconda della posizione dell'oggetto rispetto al piano di terra e al quadro prospettico. Una volta stabiliti questi punti, si procede con il disegno delle linee che rappresentano gli spigoli dell'oggetto, guidati dai punti di fuga, per formare un'immagine coerente e proporzionata dell'oggetto in prospettiva.Processo di Costruzione della Prospettiva con il Metodo delle Fughe
La realizzazione di una prospettiva accidentale segue un processo strutturato in diverse fasi. Inizialmente, si determina la vista in pianta del solido e si traccia la sua proiezione sul piano del quadro prospettico. Si identificano poi il punto di vista (PV) e il punto principale (PP), e si estendono i lati della base del solido fino a trovare i punti di concorso. Successivamente, si costruisce la vista frontale, stabilendo la linea di terra e l'altezza dell'orizzonte, e si disegna la linea d'orizzonte parallela alla linea di terra. Si posizionano i punti PP, F1 e F2 sulla linea d'orizzonte e si rappresenta la vista ortogonale del solido. Infine, si ingrandiscono le dimensioni del quadro e si tracciano gli elementi prospettici, completando così la rappresentazione prospettica del solido.Implementazione Pratica della Prospettiva Accidentale
Nella fase di implementazione, si inizia tracciando la linea di terra e la linea d'orizzonte, posizionando il punto principale e i punti di concorso. Si individuano i punti corrispondenti agli angoli della base del solido sulla linea di terra e si collegano questi punti ai punti di concorso per definire i vertici prospettici della base. Elevando le verticali da questi vertici e stabilendo l'altezza prospettica degli spigoli verticali, si ottiene la rappresentazione completa del solido in prospettiva. Gli spigoli visibili sono delineati con linee continue, mentre quelli nascosti con linee tratteggiate, risultando in una rappresentazione definita come "prospettiva accidentale".Significato e Utilizzo della Prospettiva Accidentale
La prospettiva accidentale si distingue per la sua capacità di rappresentare oggetti in posizioni non standard rispetto al quadro prospettico, offrendo una visione realistica e tridimensionale. Questa tecnica è di grande valore in ingegneria civile e ambientale per la rappresentazione di strutture e componenti architettonici in contesti realistici. Il metodo delle fughe, in particolare, è uno strumento essenziale per ingegneri, architetti e designer, poiché consente di visualizzare progetti complessi in modo chiaro e dettagliato, facilitando la comprensione e l'analisi del progetto.Vuoi creare mappe dal tuo materiale?
