Introduzione ai Diagrammi di Bode
I diagrammi di Bode sono essenziali per l'analisi delle caratteristiche di frequenza dei sistemi dinamici. Illustrano guadagno e fase in funzione della frequenza, aiutando nella progettazione di controllori e nella valutazione della stabilità e risposta in frequenza.
Mostra di piùIntroduzione ai Diagrammi di Bode

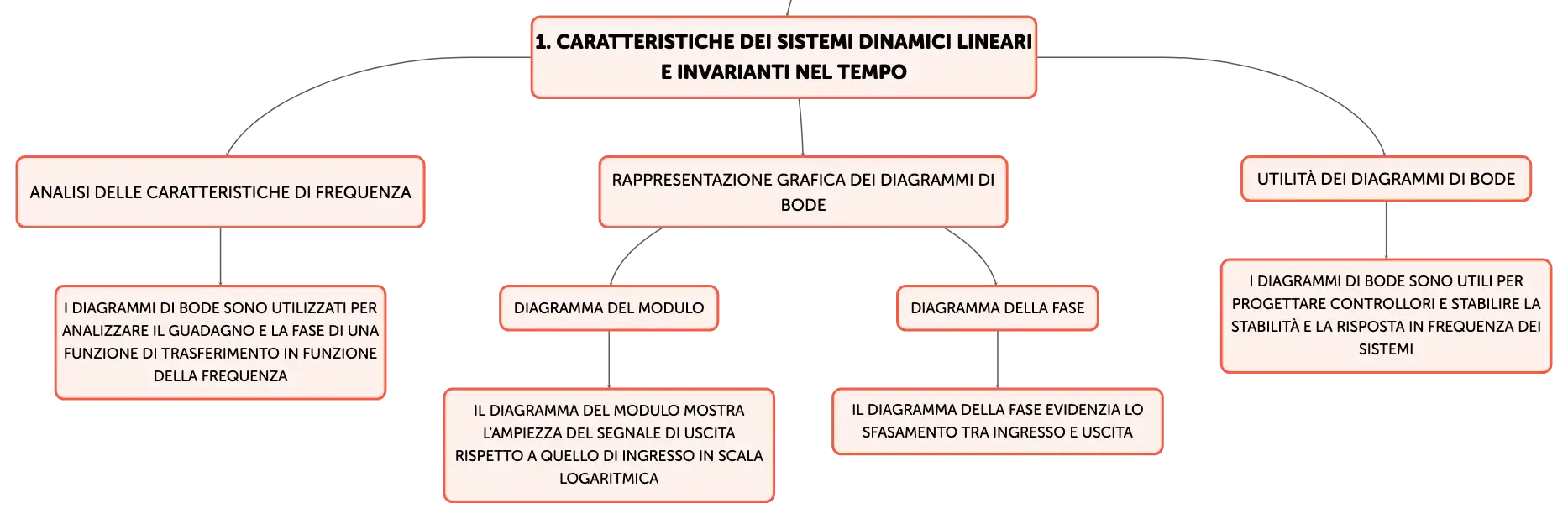

I diagrammi di Bode sono rappresentazioni grafiche utilizzate per analizzare le caratteristiche di frequenza dei sistemi dinamici lineari e invarianti nel tempo. Essi illustrano come il guadagno (modulo) e la fase di una funzione di trasferimento variano in funzione della frequenza. Il diagramma del modulo mostra l'ampiezza del segnale di uscita rispetto a quello di ingresso in scala logaritmica, mentre il diagramma della fase evidenzia lo sfasamento tra ingresso e uscita. Questi diagrammi sono particolarmente utili per progettare controllori e stabilire la stabilità e la risposta in frequenza dei sistemi.Scale e Aspetti Grafici dei Diagrammi di Bode
Nei diagrammi di Bode, il modulo è comunemente espresso in decibel (dB) e la fase in gradi (°), entrambi in funzione del logaritmo della frequenza angolare (ω, in rad/s). Il diagramma del modulo utilizza una scala logaritmica sia per l'asse delle ordinate (guadagno) sia per l'asse delle ascisse (frequenza), mentre il diagramma della fase adotta una scala semilogaritmica, con la frequenza in scala logaritmica. Questo permette di visualizzare chiaramente un ampio intervallo di frequenze e di identificare facilmente le caratteristiche salienti del sistema, come le frequenze di taglio e le regioni di stabilità o instabilità.Pendenze e Comportamento Asintotico nei Diagrammi di Bode
La pendenza nel diagramma del modulo è un indicatore chiave del comportamento del sistema. Una pendenza di 0 dB/dec indica un guadagno costante, mentre pendenze di ±20 dB/dec, ±40 dB/dec, e così via, riflettono la presenza di poli o zeri nel sistema. Per esempio, ogni polo non compensato contribuisce con una pendenza negativa di -20 dB/dec, mentre ogni zero non compensato contribuisce con una pendenza positiva di +20 dB/dec. Nel diagramma della fase, le variazioni sono tipicamente espresse in gradi per decade (°/dec), con transizioni che avvengono intorno alle frequenze caratteristiche dei poli e degli zeri.Benefici dell'Utilizzo dei Diagrammi di Bode
I diagrammi di Bode sono strumenti potenti per l'analisi e la progettazione dei sistemi di controllo. Essi consentono di esaminare le variazioni di guadagno e fase su un ampio spettro di frequenze, facilitando la comprensione dell'influenza dei singoli componenti sulla risposta complessiva del sistema. La rappresentazione logaritmica semplifica la combinazione di funzioni di trasferimento multiple, poiché la moltiplicazione e la divisione di funzioni si traducono in somma e sottrazione dei loro logaritmi. Questo approccio rende più agevole la sintesi di controllori e la valutazione dell'effetto di modifiche al sistema. Sebbene i software moderni possano generare questi diagrammi automaticamente, la capacità di interpretarli e di comprendere i principi sottostanti rimane una competenza essenziale per gli ingegneri.Analisi di Funzioni Elementari con i Diagrammi di Bode

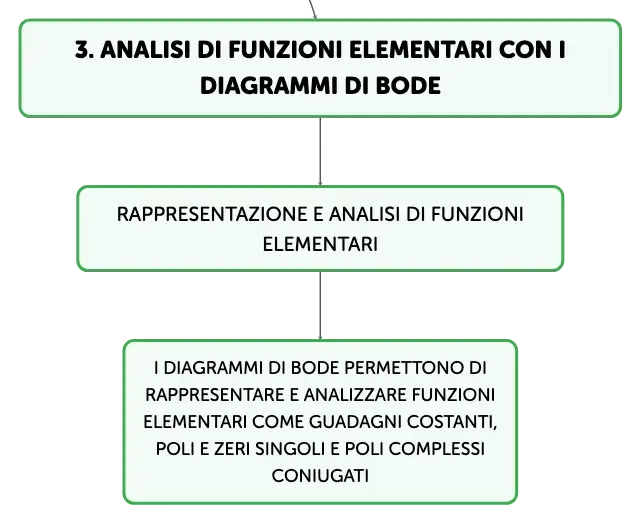

I diagrammi di Bode permettono di rappresentare e analizzare funzioni elementari, come guadagni costanti, poli e zeri singoli, e poli complessi coniugati. Per esempio, un guadagno costante si traduce in una linea orizzontale nel diagramma del modulo e in una fase costante. Un polo singolo introduce una pendenza negativa nel diagramma del modulo e una transizione di fase da 0° a -90°. La rappresentazione asintotica semplifica l'analisi, fornendo una stima approssimativa del comportamento del sistema che può essere raffinata con ulteriori calcoli o misurazioni. Questa metodologia è fondamentale per la progettazione di sistemi di controllo e per la previsione della risposta del sistema a variazioni di frequenza.Vuoi creare mappe dal tuo materiale?
Inserisci il tuo materiale in pochi secondi avrai la tua Algor Card con mappe, riassunti, flashcard e quiz.
Prova Algor
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
1
I diagrammi di ______ sono utilizzati per esaminare le proprietà di frequenza dei sistemi ______ e ______.
Clicca per vedere la risposta
2
Questi diagrammi mostrano come il ______ e la ______ di una funzione di trasferimento cambiano al variare della ______.
Clicca per vedere la risposta
3
Il diagramma del ______ rappresenta l'ampiezza del segnale di ______ rispetto a quello di ______ in scala ______.
Clicca per vedere la risposta
4
Il diagramma della ______ indica lo ______ tra il segnale di ______ e quello di ______.
Clicca per vedere la risposta
5
Unità di misura del modulo nei diagrammi di Bode
Clicca per vedere la risposta
6
Unità di misura della fase nei diagrammi di Bode
Clicca per vedere la risposta
7
Importanza della scala logaritmica nei diagrammi di Bode
Clicca per vedere la risposta
8
Nel diagramma del modulo, una ______ di 0 dB/dec indica un ______ costante del sistema.
Clicca per vedere la risposta
9
Un polo non compensato nel sistema causa una diminuzione della pendenza di ______ nel diagramma del modulo.
Clicca per vedere la risposta
10
Un zero non compensato nel sistema provoca un incremento della pendenza di ______ nel diagramma del modulo.
Clicca per vedere la risposta
11
Nel diagramma della fase, le variazioni sono misurate in ______ per decade e si verificano vicino alle frequenze dei ______ e degli ______.
Clicca per vedere la risposta
12
Variazioni di guadagno e fase nei diagrammi di Bode
Clicca per vedere la risposta
13
Rappresentazione logaritmica nei diagrammi di Bode
Clicca per vedere la risposta
14
Interpretazione dei diagrammi di Bode
Clicca per vedere la risposta
15
I diagrammi di ______ sono utili per rappresentare e analizzare funzioni come guadagni costanti e poli.
Clicca per vedere la risposta
16
Un polo singolo in un diagramma di Bode introduce una pendenza ______ nel diagramma del modulo.
Clicca per vedere la risposta
17
Nel diagramma di Bode, un polo singolo causa una transizione di fase da ______° a ______°.
Clicca per vedere la risposta
18
La rappresentazione ______ nei diagrammi di Bode aiuta a stimare il comportamento del sistema.
Clicca per vedere la risposta
19
I diagrammi di Bode sono essenziali per la progettazione di sistemi di ______ e per prevedere la risposta a variazioni di frequenza.
Clicca per vedere la risposta
