Circuiti Combinatori e Integrazione MSI
I circuiti combinatori rappresentano una classe di circuiti elettronici digitali che, a partire da un insieme di ingressi, forniscono un insieme di uscite determinate unicamente dalla combinazione attuale degli ingressi, senza dipendere da condizioni precedenti. Questi circuiti sono la base per la realizzazione di funzioni logiche come sommatori, comparatori e codificatori. Con l'aumentare della complessità delle funzioni richieste, l'impiego di circuiti integrati di piccola scala di integrazione (SSI), che comprendono poche porte logiche, diventa meno efficiente. Per gestire la crescente complessità, si ricorre ai circuiti integrati di media scala di integrazione (MSI), che integrano al loro interno funzioni logiche più complesse. Questi includono dispositivi come multiplexer (MUX), demultiplexer (DEMUX), encoder e decoder, che svolgono ruoli cruciali nell'elaborazione e nella gestione dei segnali nei sistemi elettronici avanzati.
Il Multiplexer: Un Dispositivo Selettore di Segnali
Il multiplexer (MUX) è un dispositivo elettronico che seleziona uno tra più ingressi di segnale e lo dirige verso un'unica uscita. La scelta dell'ingresso da trasmettere è controllata da linee di selezione. Per un MUX con n ingressi, sono necessarie m linee di selezione, dove 2^m = n. Ad esempio, un MUX a 4 ingressi richiede due linee di selezione (S0 e S1) per determinare quale dei segnali di ingresso (I0, I1, I2, I3) verrà inviato all'uscita. Un segnale di abilitazione, noto come enable (E), determina se il MUX è operativo; se è attivo basso, con E = 0, l'uscita riflette l'ingresso selezionato; se E = 1, l'uscita è inerte o impostata su un valore predefinito. Il MUX trova impiego anche nella realizzazione di funzioni logiche complesse, configurando gli ingressi di segnale in base alla funzione desiderata, come definito dalla tabella di verità corrispondente.

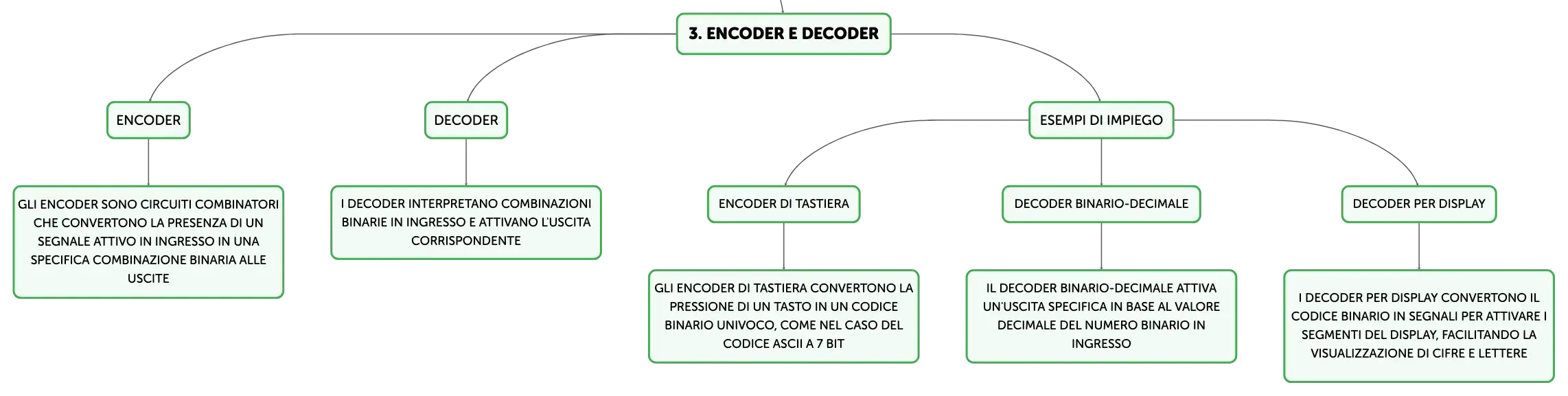

Encoder e Decoder: Traduzione di Segnali e Codici
Gli encoder sono circuiti combinatori che trasformano la presenza di un segnale attivo su uno degli ingressi in una specifica combinazione binaria alle uscite. Un esempio comune è l'encoder di una tastiera di computer, che converte la pressione di un tasto in un codice binario univoco, come nel caso del codice ASCII a 7 bit, che rappresenta 128 caratteri diversi, tra cui lettere, numeri, simboli e comandi di controllo. Il codice ASCII può essere esteso a 8 bit per includere un bit di parità o per ampliare il set di caratteri a 256. Gli encoder con priorità sono una variante che, in presenza di più ingressi attivi contemporaneamente, fornisce in uscita il codice corrispondente all'ingresso con la priorità più alta.
Demultiplexer e Decoder: Distribuzione e Interpretazione di Segnali
Il demultiplexer (DEMUX) è un dispositivo che riceve un segnale di ingresso e lo distribuisce verso una delle sue n uscite, basandosi su m linee di selezione, dove 2^m = n. Questo consente di indirizzare il segnale verso l'uscita appropriata. I decoder, invece, interpretano combinazioni binarie in ingresso e attivano l'uscita corrispondente. Un esempio è il decoder binario-decimale, che attiva un'uscita specifica in base al valore decimale del numero binario fornito in ingresso. I decoder per display, come quelli utilizzati nei display a 7 segmenti, convertono il codice binario in segnali adatti per attivare i segmenti del display, facilitando la visualizzazione di cifre e, in alcuni casi, di lettere.
