Elettromagnetismo e applicazioni
La generazione di campi magnetici da correnti elettriche è un fenomeno fondamentale in fisica, che trova applicazione nei solenoidi e nei motori elettrici. Questi ultimi trasformano l'energia elettrica in meccanica, sfruttando le interazioni tra correnti e campi magnetici per produrre movimento rotatorio.
Mostra di piùGenerazione del Campo Magnetico da Correnti Elettriche

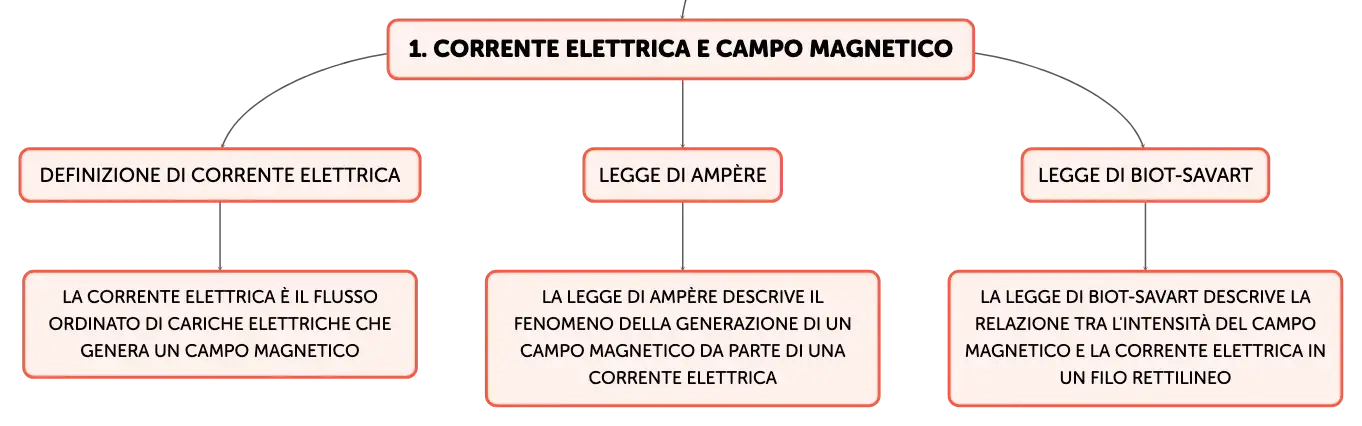

La corrente elettrica, definita come il flusso ordinato di cariche elettriche, è responsabile della generazione di un campo magnetico, descritto dal vettore campo magnetico B. Questo fenomeno è descritto dalla legge di Ampère e dalla legge di Biot-Savart. In particolare, un filo rettilineo percorso da corrente genera un campo magnetico con linee di forza che si dispongono in circonferenze concentriche attorno al filo. La direzione del campo è tangente a queste circonferenze e il suo verso segue la regola della mano destra, ovvero il pollice indica la direzione della corrente e le dita la direzione del campo magnetico. L'intensità del campo magnetico B è direttamente proporzionale all'intensità della corrente I e inversamente proporzionale alla distanza r dal filo, come espresso dalla legge di Biot-Savart. La permeabilità magnetica del mezzo, μ₀ nel vuoto, è una costante che entra in gioco nel calcolo dell'intensità del campo magnetico.Il Solenoide e il Campo Magnetico Uniforme
Il solenoide, un avvolgimento di filo conduttore in forma di elica, è un altro esempio di dispositivo che produce un campo magnetico quando attraversato da corrente elettrica. All'interno del solenoide, il campo magnetico è uniforme, con linee di forza parallele e equidistanti, e la sua direzione è parallela all'asse del solenoide. Il verso del campo magnetico è determinato dalla regola della mano destra, considerando la direzione della corrente lungo le spire. La formula che descrive l'intensità del campo magnetico all'interno di un solenoide è B = μ₀(NI/l), dove N è il numero totale di spire e l è la lunghezza del solenoide. Questa relazione mostra che il campo magnetico è proporzionale al numero di spire per unità di lunghezza e all'intensità di corrente che attraversa il solenoide.Il Motore Elettrico: Principio di Funzionamento
Il motore elettrico è un dispositivo che trasforma l'energia elettrica in energia meccanica attraverso l'interazione tra correnti elettriche e campi magnetici. Un semplice esempio di motore elettrico è costituito da una spira conduttrice di corrente situata in un campo magnetico esterno uniforme. Le forze magnetiche esercitate sui lati della spira che sono perpendicolari al campo generano una coppia di forze che induce la rotazione della spira attorno al suo asse. Questa rotazione è resa continua da un commutatore che inverte la direzione della corrente in modo ciclico, ogni volta che la spira compie mezzo giro. Questo meccanismo assicura che la coppia di forze agisca sempre nella stessa direzione, permettendo alla spira di ruotare in modo continuo.Dinamica della Rotazione nel Motore Elettrico
Nella dinamica di un motore elettrico, quando il piano della spira diventa perpendicolare al campo magnetico, le forze magnetiche non contribuiscono più alla rotazione. Tuttavia, l'inerzia mantiene la spira in movimento fino a che non si verifica una coppia di forze opposta che tende a riportarla verso la posizione di equilibrio. Per assicurare una rotazione costante nel verso desiderato, è cruciale invertire la direzione della corrente nel momento in cui la spira supera la posizione perpendicolare al campo. Questa inversione è realizzata da un commutatore che cambia i contatti elettrici con il generatore di corrente, garantendo che la spira continui a ruotare nella stessa direzione. Questo principio è fondamentale per il funzionamento dei motori elettrici alimentati da corrente continua e rappresenta un'applicazione diretta delle leggi dell'elettromagnetismo.Vuoi creare mappe dal tuo materiale?
Inserisci il tuo materiale in pochi secondi avrai la tua Algor Card con mappe, riassunti, flashcard e quiz.
Prova Algor
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
1
Definizione corrente elettrica
Clicca per vedere la risposta
2
Regola della mano destra
Clicca per vedere la risposta
3
Legge di Biot-Savart
Clicca per vedere la risposta
4
Un ______ è un dispositivo che genera un campo magnetico quando è percorso da ______.
Clicca per vedere la risposta
5
All'interno di un solenoide, il campo magnetico è ______ e le sue linee di forza sono ______.
Clicca per vedere la risposta
6
La direzione del campo magnetico in un solenoide segue la regola della ______.
Clicca per vedere la risposta
7
La formula B = μ₀(NI/l) rappresenta l'intensità del campo magnetico in un solenoide, dove N è il ______ e l è la ______.
Clicca per vedere la risposta
8
Componente fondamentale del motore elettrico
Clicca per vedere la risposta
9
Ruolo del campo magnetico in un motore elettrico
Clicca per vedere la risposta
10
Funzione del commutatore nel motore elettrico
Clicca per vedere la risposta
11
Nel funzionamento di un motore elettrico, quando la spira è ______ al campo magnetico, le forze magnetiche non aiutano più nella rotazione.
Clicca per vedere la risposta
12
Per mantenere una rotazione uniforme, è essenziale ______ la direzione della corrente quando la spira supera la posizione critica.
Clicca per vedere la risposta
