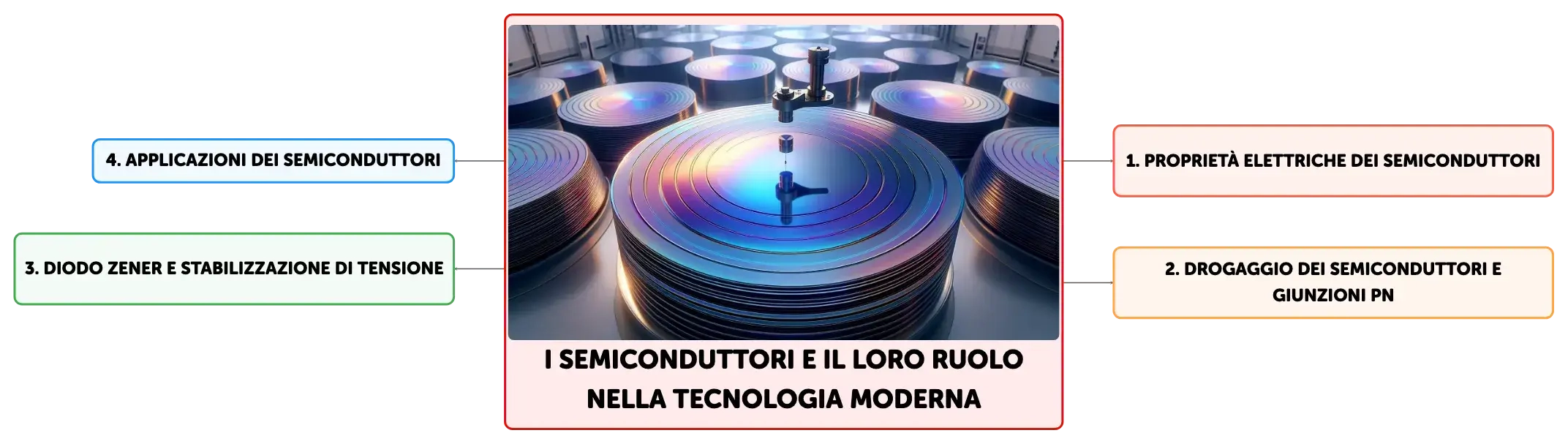

I semiconduttori e il loro ruolo nella tecnologia moderna
I semiconduttori sono alla base della rivoluzione tecnologica, con il silicio e il germanio che permettono l'innovazione in elettronica. Il drogaggio modifica la loro conduttività, essenziale per transistor e diodi. La giunzione PN è cruciale nei diodi, mentre i LED sfruttano l'elettroluminescenza. I raddrizzatori e i ponti di Graetz convertono AC in DC, e i transistor amplificano o interrompono segnali.
Mostra di piùI semiconduttori e il loro ruolo nella tecnologia moderna
I semiconduttori sono materiali con proprietà elettriche che si collocano tra i conduttori, che consentono il passaggio degli elettroni, e gli isolanti, che lo ostacolano. Questi materiali, come il silicio e il germanio, hanno quattro elettroni di valenza e possono formare reticoli cristallini covalenti. La loro conduttività può essere alterata mediante il drogaggio, un processo che introduce impurità per incrementare il numero di portatori di carica liberi. Il drogaggio di tipo N aggiunge atomi con cinque elettroni di valenza, mentre il drogaggio di tipo P ne introduce con tre. Questa manipolazione della struttura atomica permette ai semiconduttori di svolgere un ruolo cruciale in dispositivi come transistor, diodi e circuiti integrati.Il drogaggio dei semiconduttori e la creazione di giunzioni PN
Il drogaggio trasforma il comportamento elettrico del semiconduttore: il tipo N introduce elettroni liberi, mentre il tipo P crea lacune, ovvero assenze di elettroni che possono essere "riempite" da elettroni vicini, lasciando a loro volta una nuova lacuna. Unendo un semiconduttore di tipo N con uno di tipo P si forma una giunzione PN, essenziale per molti dispositivi elettronici. Alla giunzione, gli elettroni e le lacune si ricombinano, creando una zona di svuotamento che funge da barriera al passaggio di ulteriori cariche elettriche, a meno che non sia applicata una tensione esterna adeguata.I diodi: funzionamento e polarizzazione
Un diodo è un componente elettronico che consente il flusso di corrente in una sola direzione. È composto da una giunzione PN e ha due terminali: l'anodo (collegato alla regione P) e il catodo (collegato alla regione N). In polarizzazione diretta, la corrente fluisce liberamente attraverso il diodo quando la tensione applicata supera la tensione di soglia (circa 0,7 V per i diodi al silicio). In polarizzazione inversa, il diodo blocca la corrente fino a una certa tensione critica, oltre la quale può verificarsi il breakdown, un fenomeno che può danneggiare il componente se non è progettato per operare in tali condizioni.Il diodo Zener e la sua applicazione come stabilizzatore di tensione
Il diodo Zener è progettato per operare in modo controllato nella regione di breakdown inverso. Quando polarizzato inversamente, mantiene una tensione costante, nota come tensione di Zener, anche con variazioni significative della corrente che lo attraversa. Questa proprietà lo rende ideale come stabilizzatore di tensione in circuiti elettronici, proteggendo i componenti sensibili da fluttuazioni di tensione dannose.I LED e il principio di emissione di luce nei semiconduttori
I LED (Light Emitting Diodes) sono dispositivi semiconduttori che emettono luce quando attraversati da corrente elettrica. Questo fenomeno, noto come elettroluminescenza, si verifica quando gli elettroni ricombinandosi con le lacune rilasciano energia sotto forma di fotoni. La lunghezza d'onda della luce emessa, e quindi il suo colore, dipende dal materiale semiconduttore utilizzato e dalla banda energetica specifica del LED. I LED trovano applicazione in una vasta gamma di dispositivi, dall'illuminazione all'elettronica di consumo.I raddrizzatori e il ponte di Graetz
I raddrizzatori sono circuiti che convertono la corrente alternata (AC) in corrente continua (DC). Un raddrizzatore a singola semionda utilizza un solo diodo per passare solo una delle semionde dell'AC, mentre un raddrizzatore a doppia semionda utilizza un ponte di Graetz, composto da quattro diodi, per raddrizzare entrambe le semionde dell'AC. Questo assicura che la corrente in uscita sia sempre nella stessa direzione, fornendo una corrente continua più stabile per l'alimentazione di dispositivi elettronici.Il transistor come amplificatore e interruttore
Il transistor è un dispositivo semiconduttore che può funzionare sia come amplificatore che come interruttore. Esso è composto da tre strati di semiconduttore, alternati NPN o PNP, e ha tre terminali: base, collettore ed emettitore. La corrente di base controlla la corrente tra collettore ed emettitore, permettendo al transistor di amplificare segnali deboli o di funzionare come interruttore. La sua versatilità lo rende fondamentale in una miriade di applicazioni elettroniche, dai microprocessori agli amplificatori audio.Vuoi creare mappe dal tuo materiale?
Inserisci il tuo materiale in pochi secondi avrai la tua Algor Card con mappe, riassunti, flashcard e quiz.
Prova Algor
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
1
I semiconduttori si trovano in una posizione intermedia tra i ______, che permettono il flusso di elettroni, e gli ______, che lo impediscono.
Clicca per vedere la risposta
2
Materiali come il ______ e il ______ hanno quattro elettroni di valenza e possono creare reticoli cristallini ______.
Clicca per vedere la risposta
3
La conduttività dei semiconduttori può essere modificata attraverso il ______, un metodo che introduce ______ per aumentare i portatori di carica.
Clicca per vedere la risposta
4
Il drogaggio di tipo ______ aggiunge atomi con cinque elettroni di valenza, mentre quello di tipo ______ ne aggiunge con tre.
Clicca per vedere la risposta
5
Grazie alla manipolazione della loro struttura atomica, i semiconduttori sono essenziali in dispositivi come ______, ______ e ______.
Clicca per vedere la risposta
6
Drogaggio tipo N
Clicca per vedere la risposta
7
Drogaggio tipo P
Clicca per vedere la risposta
8
Zona di svuotamento
Clicca per vedere la risposta
9
Il ______ è formato da una giunzione ______ e possiede due terminali denominati ______ e ______.
Clicca per vedere la risposta
10
Quando la tensione applicata supera circa ______ volt, il diodo in polarizzazione ______ lascia passare la corrente.
Clicca per vedere la risposta
11
In condizione di polarizzazione ______, il diodo impedisce il flusso di corrente fino a una tensione ______ specifica.
Clicca per vedere la risposta
inversa critica
12
Il fenomeno del ______ si verifica quando la tensione inversa supera un certo limite, potendo ______ il diodo se non è adatto a tali condizioni.
Clicca per vedere la risposta
breakdown danneggiare
13
Funzionamento diodo Zener
Clicca per vedere la risposta
Opera nella regione di breakdown inverso mantenendo tensione costante.
14
Tensione di Zener
Clicca per vedere la risposta
Valore di tensione costante mantenuto dal diodo Zener in polarizzazione inversa.
15
La ______ della luce emessa dai LED dipende dal tipo di materiale semiconduttore e dalla ______ energetica specifica.
Clicca per vedere la risposta
lunghezza d'onda banda
16
Quando gli elettroni si ricombinano con le ______ nei LED, rilasciano energia sotto forma di ______.
Clicca per vedere la risposta
17
I LED sono impiegati in molti settori, inclusi l'______ e l'______ di consumo.
Clicca per vedere la risposta
18
Funzione dei raddrizzatori
Clicca per vedere la risposta
19
Componente di un raddrizzatore a singola semionda
Clicca per vedere la risposta
20
Uscita di un raddrizzatore a doppia semionda
Clicca per vedere la risposta
21
Questo dispositivo è formato da tre strati di materiale ______, con configurazioni NPN o PNP.
Clicca per vedere la risposta
22
I tre terminali di un transistor sono: ______, ______ ed ______.
Clicca per vedere la risposta
23
La corrente che passa tra ______ ed ______ è controllata dalla corrente di ______.
Clicca per vedere la risposta
24
Grazie alla sua ______, il transistor è essenziale in molti dispositivi elettronici come ______ e ______.
Clicca per vedere la risposta
