Tetto Coibentato con Microventilazione: principi costruttivi e dettagli

Tetto Coibentato con Microventilazione

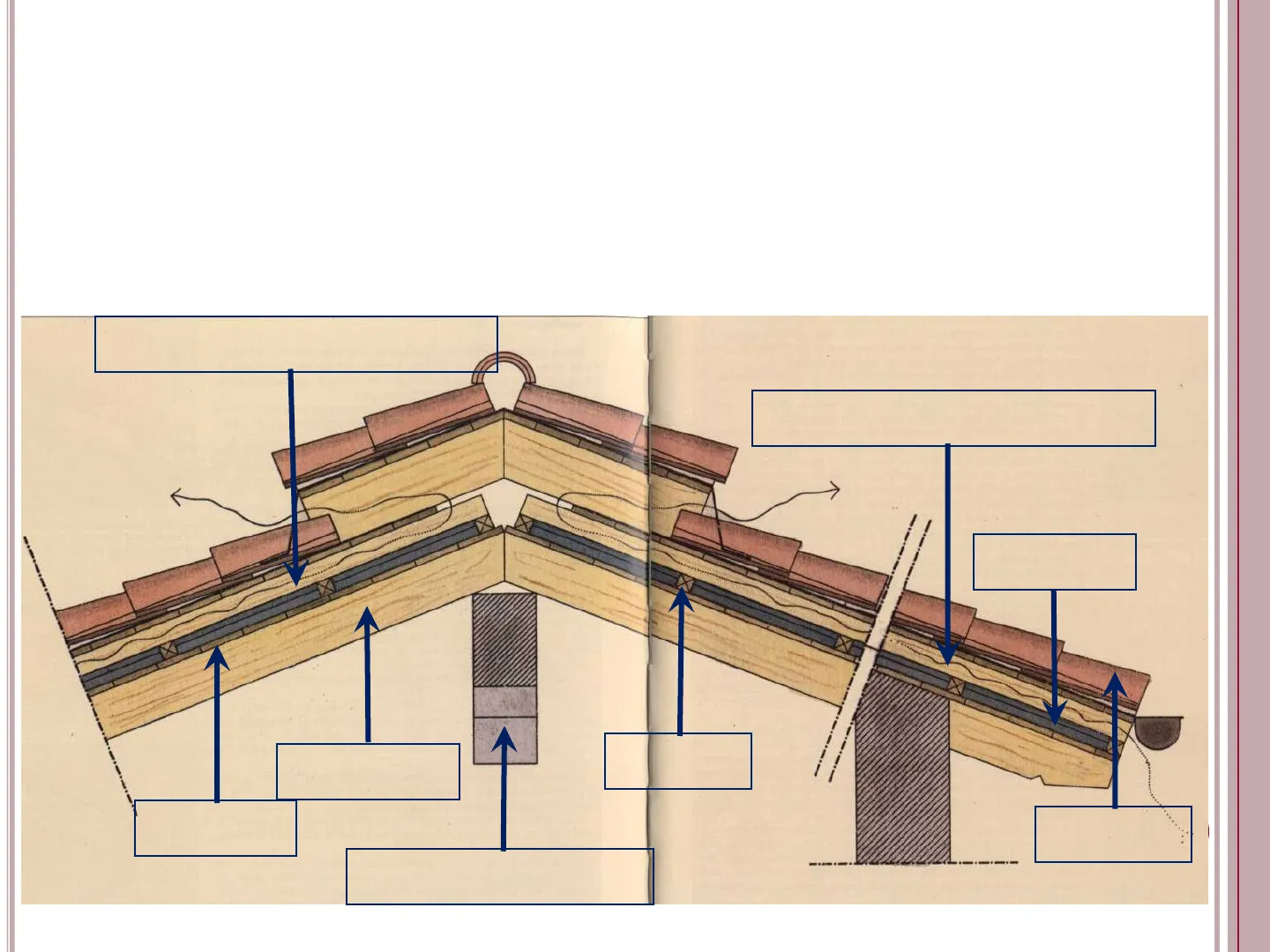

Particolare del Colmo

TETTO COIBENTATO CON MICROVENTILAZIONE Particolare del Colmo Camere di ventilazione Camere di ventilazione coibente listelli arcarecci tavolato manto Trave di colmo

Tetto Non Coibentato con Microventilazione

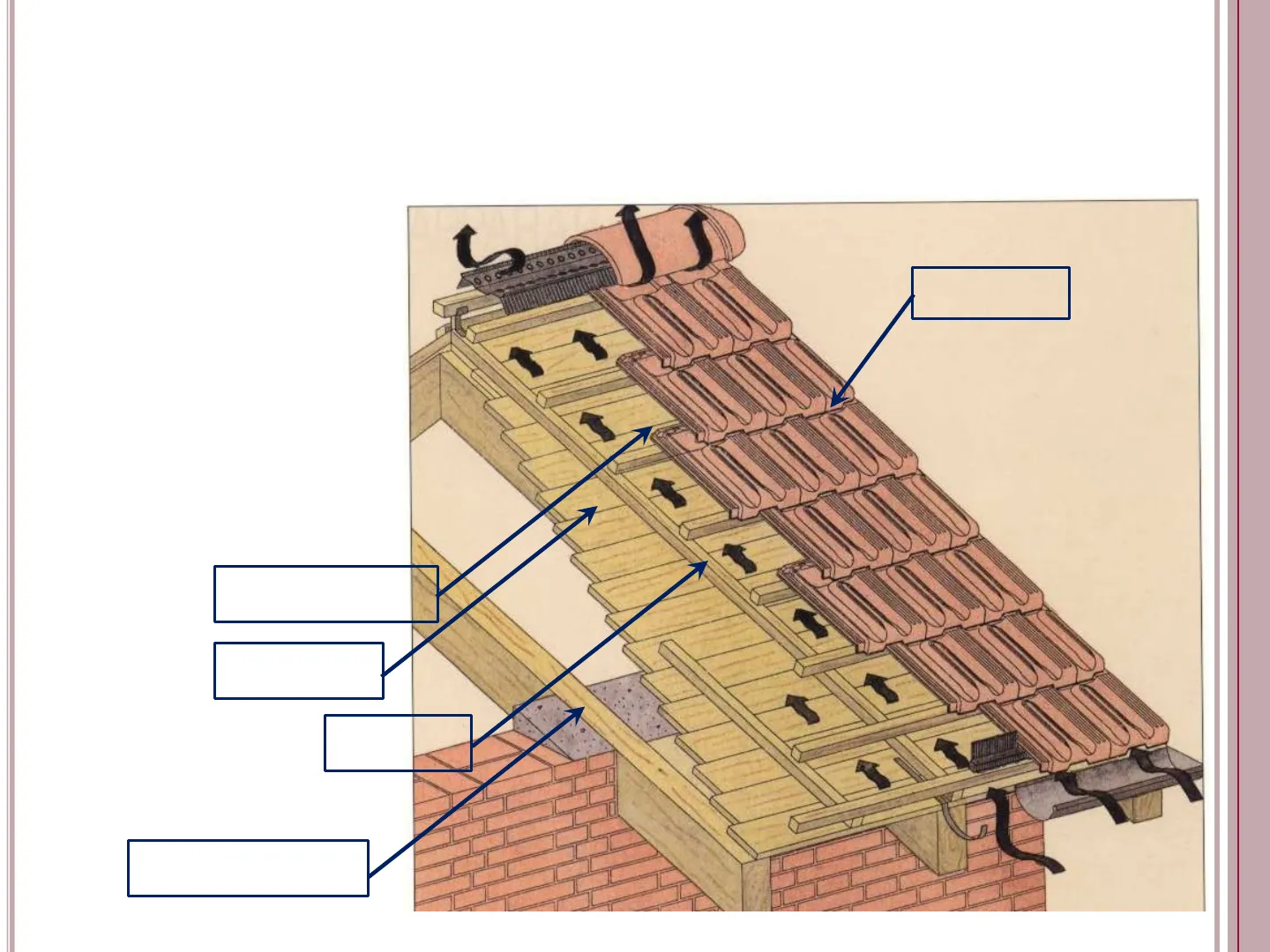

Particolare della Falda

TETTO NON COIBENTATO MA CON MICROVENTILAZIONE Particolare della Falda manto ventilazione tavolato listelli struttura

Tetto con Coppi, Coibentato e Microventilato, su Struttura in C.A.

Sezione Colmo

TETTO CON COPPI, COIBENTATO E MICROVENTILATO, SU STRUTTURA IN C.A. COPPI EVENTUALE FISSAGGIO MECCANICO COIBENTE STABILE ALL'ACQUA MALTA DI ALLETTAMENTO SOLAIO INTONACO > Sezione Colmo

Sezione Gronda

TETTO CON COPPI, COIBENTATO E MICROVENTILATO, SU STRUTTURA IN C.A. COPPI MALTA DI ALLETTAMENTO COIBENTE SOLAIO EVENTUALE FISSAGGIO MECCANICO MALTA DI ALLETTAMENTO DENTE DI ARRESTO CANALE DI GRONDA Sezione Gronda

Sezione Impluvio

TETTO CON COPPI, COIBENTATO E MICROVENTILATO, SU STRUTTURA IN C.A. EVENTUALE FISSAGGIO MECCANICO MALTA DI ALLETTAMENTO COIBENTE STABILE ALL'ACQUA SOLAIO INTONACO COPPI MEMBRANA IMPERMEABILE CONVERSA 5 Sezione Impluvio

Tetto con Coppi, Coibentato e Microventilato, su Struttura in Legno

Sezione Colmo

TETTO CON COPPI, COIBENTATO E MICROVENTILATO, SU STRUTTURA IN LEGNO Sezione Colmo VENTILAZIONE COLMO LISTELLO LISTELLO DI COLMO TEGOLE GUARNIZIONE 1 TRAVE DI COLMO ROOFMATE*TG ASSITO LEGNO PUNTONE LEGNO

Tetto con Coppi, Coibentato e Doppia Microventilazione, su Struttura in Legno

Sezione Colmo

TETTO CON COPPI, COIBENTATO E DOPPIA MICROVENTILAZIONE, SU STRUTTURA IN LEGNO Sezione Colmo TEGOLE COLMO LISTELLO DI COLMO SPAZIO DI VENTILAZIONE LISTELLO GUARNIZIONE LISTELLO DI FALDA ASSITO LEGNO MEMBRANA TRAVE DI COLMO PUNTONE LEGNO ASSITO LEGNO COIBENTE

Tetto con Marsigliese, Coibentato e Microventilato, su Struttura in C.A.

Sezione Colmo

TETTO CON MARSIGLIESE, COIBENTATO E MICROVENTILATO, SU STRUTTURA IN C.A. COPPI EVENTUALE FISSAGGIO MECCANICO TEGOLA COIBENTE SOLAIO CORDOLO DI MALTA INTONACO Sezione Colmo

Sezione Gronda

TETTO CON MARSIGLIESE, COIBENTATO E MICROVENTILATO, SU STRUTTURA IN C.A. TEGOLE COIBENTE SOLAIO EVENTUALE FISSAGGIO MECCANICO CORDOLI DI MALTA MALTA DI ALLETTAMENTO DENTE DI ARRESTO CANALE DI GRONDA Sezione Gronda

Sezione Impluvio

TETTO CON MARSIGLIESE, COIBENTATO E MICROVENTILATO, SU STRUTTURA IN C.A. COIBENTE EVENTUALE FISSAGGIO MECCANICO MALTA DI ALLETTAMENTO SOLAIO INTONACO TEGOLA MEMBRANA IMPERMEABILE CONVERSA Sezione Impluvio

Tetto con Marsigliese, Coibentato e Microventilato, su Struttura in Legno

Sezione Gronda

TETTO CON MARSIGLIESE, COIBENTATO E MICROVENTILATO, SU STRUTTURA IN LEGNO Sezione Gronda TEGOLE DI COPERTURA LISTELLO PORTATEGOLE SPAZIO DI VENTILAZIONE COIBENTE ASSITO LEGNO LISTELLO DI PARTENZA CANALE DI GRONDA INTONACO INTERNO TAVOLATO LATERIZIO GRIGLIA PARAPASSERT COIBENTE PARAMANO ESTERNO PUNTONE DI COPERTURA

Sezione Impluvio in Corrispondenza del Muro di Confine

TETTO CON MARSIGLIESE, COIBENTATO E MICROVENTILATO, SU STRUTTURA IN LEGNO Sezione impluvio in corrispondenza del muro di confine INTONACO SOTTILE SIGILLATURA XXXX TEGOLE DI COPERTURA LISTELLO PORTA TEGOLE LISTELLO DI FALDA SCOSSALINA COIBENTE CONVERSA MURATURA LATERIZIO COIBENTE MURATURA LATERIZIO INTONACO INTERNO INTONACO INTERNO MURATURA LATERIZIO INTONACO INTERNO ASSITO LEGNO PUNTONE LEGNO

Sezione in Corrispondenza di Canna Fumaria

TETTO CON MARSIGLIESE, COIBENTATO E MICROVENTILATO, SU STRUTTURA IN LEGNO Sezione in corrispondenza di canna fumaria 0/09 / 6 / 90 011011 INTONACO SOTTILE COIBENTE SCOSSALINA GUARNIZIONE TEGOLE DI COPERTURA LISTELLI PORTATEGOLE SPAZIO DI VENTILAZIONE COIBENTE ASSITO LEGNO PUNTONE DI COPERTURA INTONACO INTERNO CANNA ESTERNA ISOLANTE CANNA INTERNA

Sezione Impluvio

TETTO CON MARSIGLIESE, COIBENTATO E MICROVENTILATO, SU STRUTTURA IN LEGNO Sezione Impluvio TEGOLE DI COPERTURA LISTELLO PORTA TEGOLE LISTELLO DI FALDA LISTELLO DI PARTENZA CONVERSA COIBENTE ASSITO LEGNO TRAVE DI COPERTURA TRAVE PORTANTE

La Pendenza delle Falde

LA PENDENZA DELLE FALDE L'inclinazione, o pendenza, delle falde è data dal rapporto tra la monta e la proiezione orizzontale della falda: P= h/HS S 300 h! H S. +=+ h La pendenza delle falde è funzione, oltre che dell'esposizione e della località di impiego, delle caratteristiche e del tipo di manto della copertura.

Variazione della Pendenza

LA PENDENZA DELLE FALDE L'inclinazione o pendenza può variare da 20° a 60° a seconda della località e del clima. In pianura la pendenza media è di 30°, in montagna anche di 60°. S" A 450 = B 60º s" I casi A e B si riferiscono ai tetti con pendenze di 45° e 60°.

Funzione Protettiva e Smaltimento Acqua

LA PENDENZA DELLE FALDE Per svolgere correttamente la funzione protettiva, la copertura deve potere smaltire facilmente l'acqua meteorica e quella proveniente dallo scioglimento della neve. Il deflusso dell'acqua è facilitato da un manto eseguito con materiali impermeabili e privi di scabrosità.

Pendenze di Falda in Relazione alle Zone

Pendenze di falda in relazione alle zone Nella tabella sono indicate le pendenze in funzione delle aree geografiche.

• Alta montagna 60%
• Zone alpine 50+60%
• Alto appennino 45%
• Pianura padana e basso appennino 35%
• Italia centrale 30: 35%
• Italia meridionale 25%

Caratteristiche Metereologiche e Materiali

LA PENDENZA DELLE FALDE La pendenza delle falde è funzione delle caratteristiche metereologiche locali, della natura e qualità del manto di copertura nonché dell'armatura che può essere in legno, in acciaio e in cemento armato.

90° 75° 100 coperture di rame 60° lamiere grecate 70 45° tegole bituminose .60 lastre ondulate di fibrocemento lastre di ardesia tegole di cemento 40 tegole di laterizio a innesto + 30 - 15₽ tegole di laterizio a sovrapposizione -50 + 30° -20 10

Categorie di Tetti Spioventi

LA PENDENZA DELLE FALDE I tetti spioventi possono essere raggruppati nelle seguenti categorie:

• Pendenza forte: da 7/12 a 12/12
• Pendenza moderata: da 4/12 1 7/12
• Pendenza lieve: fino a 3/12

Assegnata la pendenza, l'altezza e la superficie del tetto aumentano in modo proporzionale alle dimensioni orizzontali della falda.

12 pendenza forte pendenza moderata pendenza lieve 4 3 12 lunghezza falda

Rivestimento e Carichi

LA PENDENZA DELLE FALDE I tetti con pendenze moderate e forti possono essere rivestiti con diversi elementi di copertura: dalle tegole alle lamiere. I tetti con pendenze lievi devono essere rivestiti con manto impermeabile continuo; possono essere utilizzati alcuni elementi di copertura e lamiere per pendenze pari a 3/12. La pendenza del tetto influenza anche lo studio dei carichi e impone particolari scelte per il sottofondo e le scossaline di gronda
