MECCANICA AGRARIA M.A. - A.A. '23 -'24 - giampaolo.schillaci AT unict.it - 231018 Corso di Meccanica Agraria Prof. Giampaolo Schillaci Parte Terza 19 - Pompe Generalità - Pompe centrifughe per uso irriguo Calcolo della potenza - Scelta della pompa

Descrizione Sintetica della Pompa

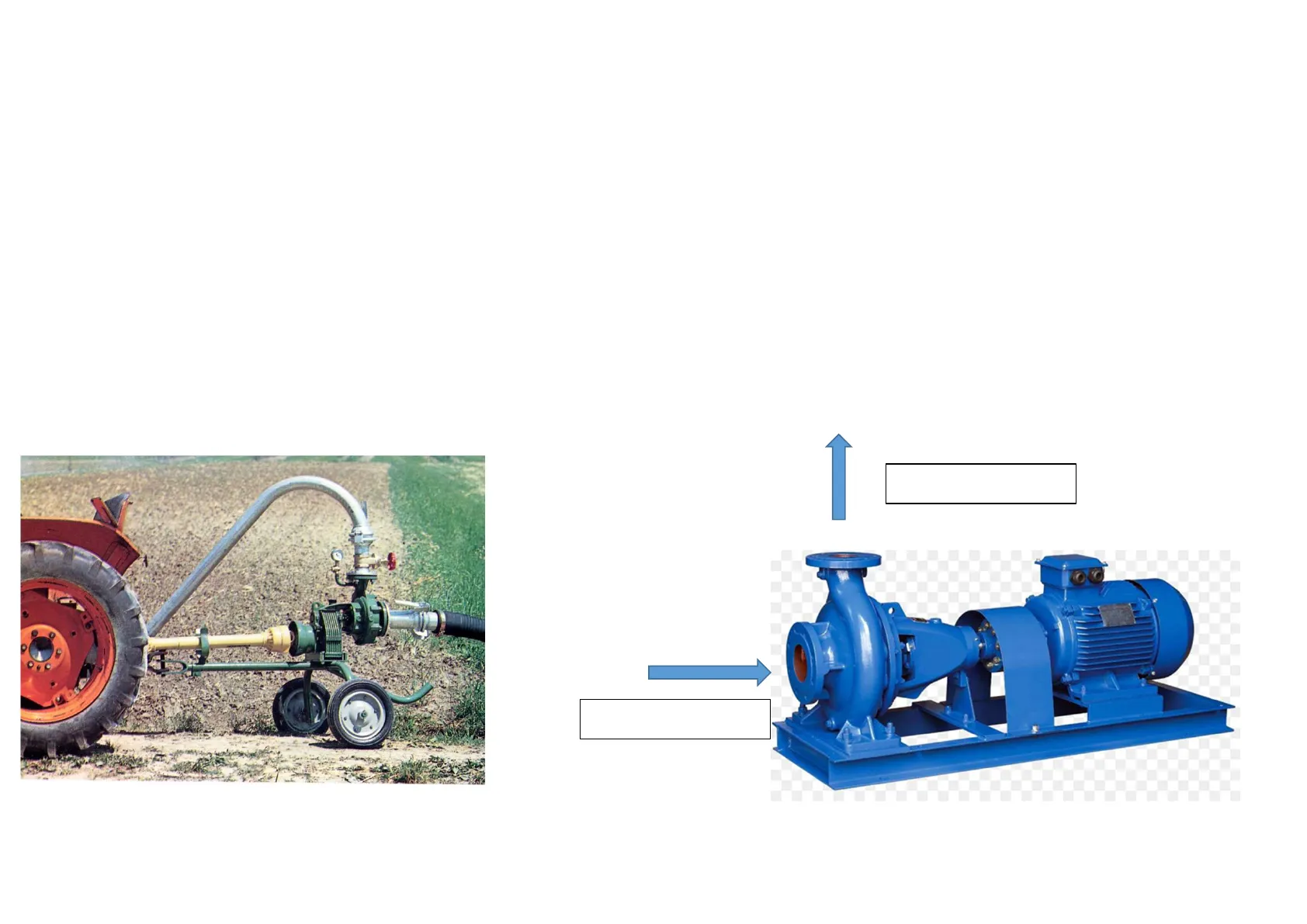

Una pompa idraulica può essere descritta come una carcassa - involucro esterno - che contiene al suo interno una parte mobile, a cui è affidato il trasferimento del liquido, il quale entrerà nella pompa da una bocca aspirante o aspirazione e uscirà da una bocca premente o mandata. La pompa è azionata da un motore (termico, elettrico, eolico, ecc) al quale sarà connessa con opportuni giunti Bocca premente Bocca aspirante

Definizione e Campi di Applicazione delle Pompe

Definizione. Le pompe idrauliche sono macchine attraverso le quali l'energia meccanica ceduta da un motore viene trasformata in energia idraulica ovvero ceduta a un liquido affinché questo possa spostarsi anche contro il gradiente di pressione naturale (per esempio, da un punto basso verso uno a quota più alta). Nel linguaggio comune con il termine "pompa" spesso si intende l'insieme costituito dal motore e dalla pompa vera e propria.

Campi di Applicazione delle Pompe

Campi di applicazione he POMPE H, Ha IRRORAZIONI IRRIGAZIONI BONIFICA DRENAGGI ALLEVAMENTI ZOOTECNICI ALTRI SCOPI

Funzione delle Pompe

Funzione. Le pompe forniscono ai liquidi l'energia necessaria per il loro trasferimento a quota più elevata del punto di prelievo dell'acqua e/o a pressione maggiore di quella atmosferica (contro gradiente di pressione)

Portata di una Pompa e Unità di Misura

Definizione di Portata

Definizione. La portata di una pompa irrigua esprime il volume di acqua spostata dalla pompa stessa nell'unità di tempo.

Unità di Misura della Portata

Unità di misura. Con il giusto riferimento al S.I .: Q = == m3s-1, con V = volume e t = tempo. Tuttavia, nel campo dell'irrigazione, spesso le unità di misura della portata viene espressa in relazione all'entità della portata stessa. Per le basse portate dei gocciolatori si ricorre ai L h-1, per le pompe delle macchine irroratrici ai L min-1, per le pompe irrigue ai L s-1, per le grandi stazioni di sollevamento utilizzate nella bonifica ai m3 s-1. La scelta della unità di misura della portata, insomma, può dipendere dal contesto, anche se non bisogna dimenticare che il rigore imporrebbe il riferimento al S.I .. Edificio delle pompe idrovore sul Mincio - [ MN] Q [m3 s-1] Gocciolatore per usi irrigui Q [L h-1]

Tipi di Pompe e Campi di Applicazione

Pompe Centrifughe

Centrifughe. Una carcassa (l'involucro) contiene la girante, che viene posta in rotazione da un motore e durante la rotazione cede energia al liquido. Utilizzate nell'irrigazione e nella bonifica.

Pompe Volumetriche a Moto Alterno

Volumetriche a moto alterno. Un pistone, messo in moto mediante manovellismi da un motore, aspira e manda volumi definiti di liquido. Utilizzate nelle macchine irroratrici, anche ad alta pressione (20 - 50 bar).

Pompe Volumetriche a Moto Rotatorio

Volumetriche a moto rotatorio (e continuo). La carcassa contiene un rotore con rulli o palette in periferia, o altri elementi mobili che una volta posti in rotazione cedono energia al liquido. Impiegate per i travasi di fluidi a bassa pressione.

Pompe Oleodinamiche

Pompe oleodinamiche. Sono per lo più pompe volumetriche a moto continuo rotatorio con ingranaggi, in grado di conferire alta pressione e/o velocità a olio fluido che, mettendo in azione un motore idraulico, che convertirà l'energia del fluido in lavoro meccanico. Sono installate nelle macchine agricole per azionare vari dispositivi.

Pompe Centrifughe: Componenti e Funzionamento

Componenti della Pompa Centrifuga

mandata mandata girante aperta (un elemento asportato) aspirazione aspirazione girante carcassa

Funzionamento della Pompa Centrifuga

Una pompa centrifuga è costituita da un elemento esterno che prende il nome di carcassa, al cui interno si trova una girante. Quest'ultima viene posta in rotazione da un motore. Per effetto della forza centrifuga, l'acqua contenuta nei suoi vani (immessa - manualmente nelle piccole pompe - prima dell'avvio della pompa) viene lanciata verso la periferia della parte interna della carcassa, e sfuggirà all'esterno della carcassa dall'apertura della mandata, avviandosi lungo la condotta di mandata, sino a punto di uscita all'esterno. Uscendo dalla carcassa, attirerà altra acqua al suo posto (proveniente dalla fonte d'acqua) e il sistema di pompaggio si innescherà. Per l'innesco delle p.c. è indispensabile che prima della partenza del motore venga riempita d'acqua sia la carcassa, sia il tratto di aspirazione (tratto di condotta compreso fra la pompa e il corso d'acqua).

Relazioni Portata - Pressione

Definizione di Portata e Pressione

La portata - Q - è la quantità di liquido trasferita nell'unità di tempo [m3, L, s-1). La pressione corrisponde alla prevalenza, ovvero alla pressione totale che la pompa è in grado di impartire al liquido. Poiché è indicata dal manometro installato sulla mandata della pompa, si usa dire «prevalenza manometrica»

Relazione Q-H nelle Pompe Centrifughe

90- H [m] 80- 70 60 50 40 30- 0 50 100 Q[m3/h] 150 Pompe centrifughe. Nelle pompe centrifughe - utilizzate per la bonifica e l'irrigazione - la relazione fra la portata Q e la pressione H è inversamente proporzionale: all'aumentare della portata Q diminuisce la pressione H che la pompa può conferire al fluido. La pressione corrisponde alla prevalenza, nota dagli studi di idraulica. EPANELLI ® MADE IN ITALY www.panellipumps.it CE Tipo/Type 95 PR3 N/22 Hp / Kw 2/ 1.5 02/18 Q. I/min 20 )(90 H. m 132 42 MEI >0,4 Targhetta pompa centrifuga. Relazione inversa Q - H

Relazione Q-H nelle Pompe Volumetriche

Nota bene. Nelle pompe volumetriche - installate nelle irroratrici e in altre macchine - Q non dipende da H, ma dalla velocità di rotazione dell'asse della pompa. Nell'ambito dell'intervallo delle velocità di esercizio della pdp - 400 - 540 giri min-1 - la variazione di Q è modesta e Q presto raggiunge il massimo, oltre il quale il grado di riempimento ny precipita e la pompa perde efficienza, sino a danneggiarsi nelle sue componenti

Accoppiamenti Motore - Pompa

Tipologie di Accoppiamenti

Elettropompa monoblocco (asse unico, assenza di giunti) Gruppo elettropompa (con giunto, coperto per sicurezza) Pompa flangiata alla pdp della trattrice Gruppo motopompa (con giunto) Gruppo elettropompa, Gruppo trattorpompa con cinghie), per piccole potenze

Rendimento degli Accoppiamenti

Il rendimento è massimo nella configurazione con motore elettrico senza giunto (E. monoblocco) ed è minimo nella configurazione con motore termico e catena cinematica lunga (trattorpompa). Il rendimento influenza la potenza meccanica necessaria per sollevare la portata Q alla pressione H irrimec

Installazione della Pompa Centrifuga

Innesco della Pompa

Innesco della pompa. La pompa centrifuga non aspira l'acqua, in quanto non genera il vuoto. Prima della partenza occorre pertanto innescare la pompa, riempiendo d'acqua la carcassa della pompa e il tratto di aspirazione.

Valvola di Fondo o Succhieruola o Cipolla

Valvola di fondo o succhieruola o cipolla. Valvola montata all'estremità della condotta immersa in acqua. Impedisce lo svuotamento del tratto di aspirazione. Per trattenere l'acqua dentro la condotta di aspirazione, in condizioni di non funzionamento, un piattello appoggiato su una propria sede chiude la valvola. valvola di ritegno MOTORE POMPA max 4-5 m livello acqua tubazione di aspirazione valvola di fondo sugheruola con filtro Fig .4 - Foto di una elettropompa ad asse orizzontale con motore in superficie (a sinistra) e schema di installazione (a destra).

Funzionamento della Valvola di Fondo

Funzionamento della valvola di fondo. Una volta avviata la pompa, l'acqua contenuta nel tratto di aspirazione viene richiamata verso la pompa e poi da questa lanciata verso la condotta di mandata; il piattello verrà così aspirato verso l'alto e dalla valvola, liberata dal piattello, entrerà l'acqua. A fine lavoro, con lo spegnimento della pompa, il peso della colonna d'acqua sovrastante spingerà il piattello in basso, verso la sua sede, impedendo lo svuotamento; tratto di aspirazione si manterrà pieno d'acqua e pronto per la nuova partenza. Per ottenere la massima prestazione della pompa il dislivello fra il pelo libero dell'acqua e la carcassa non dovrà superare 6 m e in alcuni casi occorrerà un accurato calcolo delle perdite di carico che si verificano all'interno la condotta di aspirazione.

Accorgimenti per l'Installazione delle Pompe Centrifughe

Cause di Disinnesco

Cause di disinnesco: corpi estranei, aspirazione di aria dall'aspirazione, dalla baderna, dalla fonte d'acqua.

Prevenzione Corpi Estranei

Corpi estranei. Un filtro costituito da un telaio avvolto da rete tipo ombreggiamento evita l'intrusione di corpi estranei fra il piattello e la sua sede.

Prevenzione Aspirazione Aria

Aspirazione di minuscole quantità d'aria. 1 - il tratto di aspirazione dovrà essere costituito possibilmente da una unica condotta in gomma corrugata (senza raccordi), mai appoggiata su bordi taglienti, e ispezionata di frequente, e con pendenza verso la fonte d'acqua. 2- La cipolla dovrà essere tanto più affondata verticalmente in acqua quanto maggiore sarà la portata della pompa. 3 - La baderna - che può essere a tenuta meccanica o a treccia - dovrà essere ispezionata giornalmente, con eventuale rimpiazzo della treccia. La baderna è il dispositivo che impedisce la fuoriuscita di acqua - e l'entrata di aria - dallo spazio compreso fra l'asse in acciaio della pompa e la carcassa. Per la massima efficacia, dalla baderna dovrà verificarsi un rado gocciolamento durante l'esercizio della pompa. Si consiglia di sostituire periodicamente la treccia - o corda grassa - anziché aggiungere pezzi. premitreccia dado prigioniero La treccia, da avvolgere intorno all'asse della pompa e comprimere richiamando il premitreccia sui prigionieri

Flange e Controflange

Utilizzo di Guarnizioni

FLANGE E CONTROFLANGE Con guarnizione in gomma immancabilmente interposta

Elettropompa Monoblocco con Flange

Elettropompa monoblocco con flange in aspirazione e in mandata. Notare il vano della baderna protetto da lamiera perforata per ragioni di sicurezza

Elettropompa Monoblocco con Flange e Controflange

Elettropompa monoblocco con flange, controflange e condotte di aspirazione e di mandata. Fra flangia e controflangia vi sarà sempre una guarnizione in gomma.

Pompe Sommerse per Pozzi Trivellati

Elettropompa Sommersa

POMPE SOMMERSE PER POZZI TRIVELLATI (D = 0,35 m) linea elettrica Z- quadro elettrico uscita mandata 2 ponte del pozzo tubo di mandata -cavo di alimentazione impermeabile girante multistadio della pompa rete all'entrata dell'acqua motore elettrico sommergibile Elettropompa sommersa. Profondità > n · 100 m

Pompa Sommersa con Motore Esterno

Coppia conica esterna per impiego di trattrici ... doppia giunto universele alberino della pdp ... o di motori elettrici esse dela porpo Pompa sommersa con motore esterno e asse di rinvio. Per profondità > > 200 m la lunghezza dei segmenti di trasmissione (linea d'asse) riduce drasticamente il rendimento
