Segnali analogici e digitali

Un segnale analogico è un tipo di segnale che varia in modo continuo nel tempo. Può assumere infiniti valori all'interno di un intervallo.

Caratteristiche dei segnali analogici

• Varia senza interruzioni (come una linea continua).
• Rappresenta grandezze del mondo fisico (il suono. la luce, la temperatura)

Esempi pratici di segnali analogici

• La voce umana: quando parli, le onde sonore sono continue.
• Il vinile: la musica registrata su un disco in vinile è analogica.
• Il termometro a mercurio: la colonna di mercurio sale o scende in modo continuo in base alla temperatura.

Segnale Digitale

Un segnale digitale è un segnale che varia in modo discreto, cioè può assumere solo valori ben definiti, come 0 e 1.

Caratteristiche dei segnali digitali

• A scatti, non continuo.
• Più facile da elaborare e memorizzare con i computer.

Esempi pratici di segnali digitali

• CD o MP3: la musica è trasformata in una sequenza di 0 e 1.
• Il computer: lavora solo con segnali digitali.
• Il termometro digitale: mostra la temperatura con numeri precisi.

Cos'è un segnale sinusoidale?

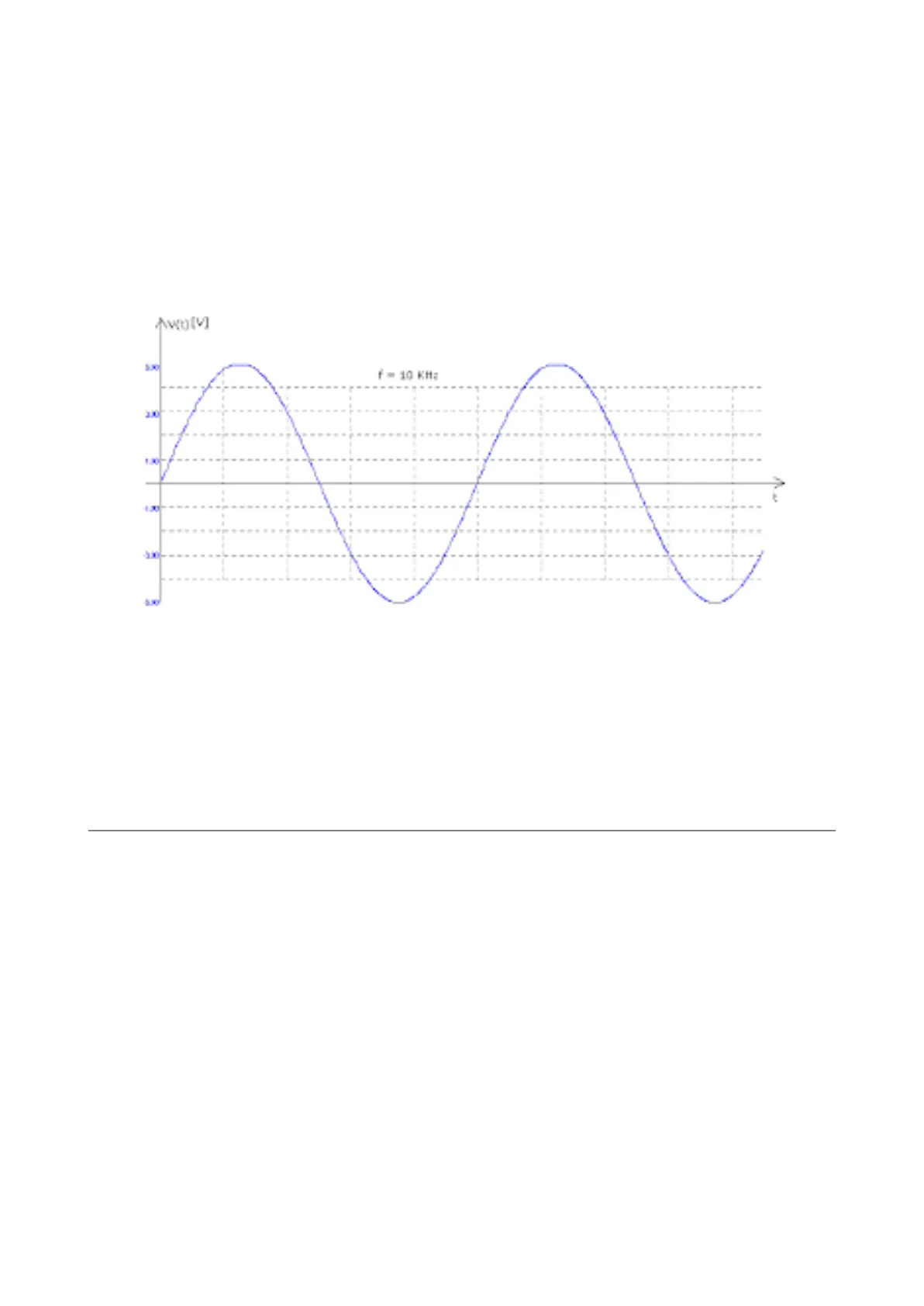

f = 10 KH: Un segnale sinusoidale è una curva regolare che si ripete sempre uguale nel tempo. Ha una forma "a onda" morbida, come le onde del mare.

Caratteristiche semplici del segnale sinusoidale

• È periodico: si ripete a intervalli regolari.
• Ha una forma perfetta: simmetrica e continua.
• Deriva dalla funzione matematica seno (sin in matematica).

Esempi concreti di segnale sinusoidale

1. Suono puro (tono di diapason) "Quando colpisci un diapason, produce un suono 'puro'. Se potessimo vedere la forma di quel suono, sarebbe una sinusoide perfetta: un'onda che va su e giù in modo regolare."
2. Onde del mare "Immaginate di osservare le onde del mare molto calme e regolari: su e giù, sempre con lo stesso ritmo. Quella è una buona immagine mentale di una sinusoide."
3. Ruota che gira "Pensate a un punto su una ruota che gira: se guardate solo il movimento su e giù di quel punto, nel tempo vedrete una curva sinusoidale."

L'onda sinusoidale: com'è fatta?

Immagina un'onda che sale e scende in modo regolare, come una curva dolce e continua. Questa è una sinusoide, e ha tre caratteristiche fondamentali:

1. Ampiezza -> quanto è "alta" l'onda L'ampiezza è la massima altezza dell'onda rispetto al centro (la linea zero). Più l'ampiezza è alta -> più l'onda è "forte" (più potenza o volume). Esempio: Un suono con più ampiezza è più forte (più "alto di volume"). Un segnale radio con più ampiezza ha più potenza.
2. Frequenza -> quante onde ci sono in un secondo La frequenza indica quante volte l'onda completa un ciclo (sale e scende) in 1 secondo. Si misura in Hertz (Hz). Esempio: 440 Hz = l'onda completa 440 cicli in un secondo -> è la nota musicale La. In una rete Wi-Fi a 2,4 GHZ, le onde fanno 2,4 miliardi di cicli al secondo! Più frequenza = onde più ravvicinate -> più informazioni trasmesse in meno tempo.
3. Fase -> da dove parte l'onda La fase indica il punto di partenza dell'onda nel tempo. Si misura in gradi (°): 0°, 90°, 180°, ecc. Due onde con stessa ampiezza e frequenza, ma fasi diverse, sembrano "sfasate", cioè iniziano in punti diversi. Esempio: Se due altoparlanti emettono lo stesso suono, ma uno ha una fase diversa, possono annullarsi o rinforzarsi.

Riassunto con metafore

Caratteristic a Spiegazione semplice Ampiezza Quanto è alta l'onda Frequenza Quante onde in un secondo Fase Da dove parte l'onda rispetto al tempo Metafora Volume di una musica Velocità del battito "Ritardo" di partenza

Cos'è la modulazione di frequenza?

La modulazione di frequenza è un modo per trasmettere un'informazione (voce, musica, dati) modificando la frequenza di un'onda portante (cioè un'onda "base" a frequenza fissa).L'ampiezza rimane costante, ma la frequenza cambia in base al segnale da trasmettere. In parole povere: Immagina un'onda portante (una sinusoide regolare). Se vuoi trasmettere un suono (es. la voce), usi la voce per far cambiare la frequenza dell'onda: Quando la voce è più intensa (più alta) -> la frequenza dell'onda aumenta. Quando la voce è più debole (più bassa) -> la frequenza dell'onda diminuisce. Schema semplificato Segnale (voce) Frequenza dell'onda portante Alta Frequenza aumentata Bassa Frequenza ridotta L'ampiezza rimane uguale, quindi l'onda sembra solo "stringersi" o "allargarsi" in base al contenuto.

Esempio reale: la radio FM

La tua voce viene trasformata in un segnale elettrico analogico. Questo segnale modula la frequenza di un'onda portante (es. 100 MHz). L'onda modulata viene trasmessa.La radio ricevente legge come cambia la frequenza dell'onda, e ricostruisce la voce originale. Vuoi un'immagine mentale? Onda portante = onde regolari del mare. Segnale vocale = un bambino che corre avanti e indietro tra le onde. Modulazione di frequenza = le onde si fanno più fitte o più larghe a seconda di come si muove il bambino.

Vantaggi della FM

• Migliore qualità audio rispetto ad AM (modulazione di ampiezza).
• Più resistente ai disturbi elettrici e al rumore.

Mezzi trasmissivi

I mezzi trasmissivi sono i canali fisici o non fisici utilizzati per trasmettere informazioni (dati, voce, video) da un punto all'altro. Si dividono in due categorie principali:

1. Mezzi cablati (cavi)

Il segnale è confinato all'interno di un mezzo fisico.

• Coppia di fili intrecciati (twisted pair)
• Cavo coassiale
• Fibra ottica

2. Mezzi wireless (onde elettromagnetiche)

Il segnale si propaga nell'aria o nel vuoto, senza un supporto fisico definito.

• Onde radio
• Microonde
• Infrarossi

Tipi di segnale

A seconda della tecnologia usata, il segnale trasmesso può essere di natura diversa:

1. Segnale elettrico

Utilizza variazioni di corrente o tensione per rappresentare l'informazione. Viene trasmesso attraverso cavi di rame (es. twisted pair, coassiali).Tipico delle reti telefoniche tradizionali e delle LAN Ethernet.

2. Segnale elettromagnetico

È un'onda elettromagnetica che si propaga nello spazio. Utilizzato nelle comunicazioni wireless (Wi-Fi, radio, TV, telefonia mobile, satelliti). Può viaggiare attraverso l'aria, il vuoto o materiali trasparenti (come il vetro nella fibra ottica, se convertito).

3. Segnale ottico

È una forma di segnale luminoso, basato su impulsi di luce. Trasportato da fibre ottiche. Offre larghezza di banda molto elevata, bassa attenuazione e immunità alle interferenze elettromagnetiche. È usato nelle backbone di Internet e nelle connessioni ad alta velocità.

Come i segnali elettrici generano onde elettromagnetiche (e viceversa)

1. Un segnale elettrico può generare un'onda elettromagnetica

Immagina un'antenna: Al suo interno passa un segnale elettrico alternato (come una corrente che cambia continuamente direzione). Questo segnale crea un campo elettrico che varia nel tempo. Quando un campo elettrico cambia nel tempo, genera un campo magnetico. Questo campo magnetico, a sua volta, cambia nel tempo e rigenera un campo elettrico. Questi due campi - elettrico e magnetico - si generano a vicenda e viaggiano nello spazio come un'onda elettromagnetica (es. un'onda radio).

2. Un'onda elettromagnetica può generare un segnale elettrico

Immagina un'antenna ricevente: L'onda elettromagnetica che arriva contiene un campo elettrico e un campo magnetico variabili. Quando colpisce l'antenna, il campo elettrico variabile induce una corrente nei fili dell'antenna.Questa corrente è il segnale elettrico ricevuto, che può poi essere trasformato in suoni, immagini, dati ...

Esempio reale: la radio

Alla trasmittente: il microfono converte la voce in segnale elettrico -> questo genera onde radio. Alla ricevente: l'antenna radio capta le onde -> crea un segnale elettrico -> l'altoparlante riproduce la voce.

Onda quadra

A A t A, T 1 T = periodo fe = frequenza T A = valore massimo Onda quadra è la forma del segnale digitale Il segnale digitale è spesso rappresentato come un'onda quadra: È un'onda che sale bruscamente (quando il segnale passa da 0 a 1) E poi scende bruscamente (quando passa da 1 a 0) Ogni "salita" o "discesa" rappresenta un cambio di stato La forma è simile a dei gradini da qui il nome "onda quadra".

Esempio visivo semplice: Segnale digitale (onda quadra)

1. │ │ │ │ 0 -> tempo In questo esempio: Il segnale è 1 (tensione alta) -> poi scende a 0 -> poi torna a 1 -> ecc. Ogni cambiamento rappresenta un bit trasmesso.

Cos'è la modulazione digitale?

La modulazione digitale è una tecnica usata per trasmettere dati digitali (0 e 1) attraverso onde elettromagnetiche, come onde radio, segnali via cavo, fibra ottica, ecc. In parole povere: Serve per "incollare" i bit (0 e 1) su un'onda che può viaggiare nello spazio o nei cavi.

Perché serve la modulazione?

Perché i segnali digitali puri (onde quadre) non viaggiano bene su lunghe distanze o nell'aria. Quindi, per trasmettere i dati, si usano onde portanti analogiche (onde sinusoidali) su cui si "modificano" alcune caratteristiche in base ai bit da inviare.

Le principali modulazioni digitali

Esistono 3 tipi principali di modulazione digitale, in base a cosa viene modificato sull'onda portante:

• Tipo Significato semplice Sigla ASK - Amplitude Shift Cambia l'ampiezza (altezza dell'onda) ASK
• Keying FSK - Frequency Shift Cambia la frequenza (quante onde al FSK
• Keying secondo) PSK - Phase Shift Keying Cambia la fase (dove inizia l'onda) PSK

Esempio intuitivo di modulazione digitale

Immagina che vuoi trasmettere la parola "CIAO" via radio in forma binaria. Prima trasformi le lettere in bit (es. 01000011 ... ), poi usi una modulazione digitale per trasformare quei bit in un'onda: Se usi ASK, cambi l'altezza dell'onda tra due livelli per indicare 0 e 1. Se usi FSK, trasmetti 0 con una certa frequenza e 1 con un'altra. Se usi PSK, cambi l'inizio (la "fase") dell'onda a seconda del bit.

Schema semplice di modulazione digitale

Bit Onda con ASK Onda con FSK Onda con PSK 0 bassa bassa 7 fase iniziale ampiezza frequenza 1 alta ampiezza alta frequenza fase cambiata

Dove si usano le modulazioni digitali?

Tecnic Usata in ... a ASK RFID, telecomandi a infrarossi FSK Fax, vecchi modem, radio digitali PSK Wi-Fi, Bluetooth, 4G/5G, GPS In sintesi: La modulazione digitale permette di trasmettere bit (0 e 1) a distanza usando onde. Cambiando ampiezza, frequenza o fase dell'onda, i dispositivi riescono a comunicare tra loro.

Codifica di Manchester

La codifica Manchester è un metodo per rappresentare i bit (0 e 1) in un segnale digitale, utilizzando transizioni di livello all'interno di ogni bit. In pratica: Ogni bit (0 o 1) viene codificato con un cambio di livello (da alto a basso o da basso ad alto) a metà del tempo del bit.
