Introducción a la Electricidad: Conceptos de Corriente y Circuitos

Concepto de corriente eléctrica

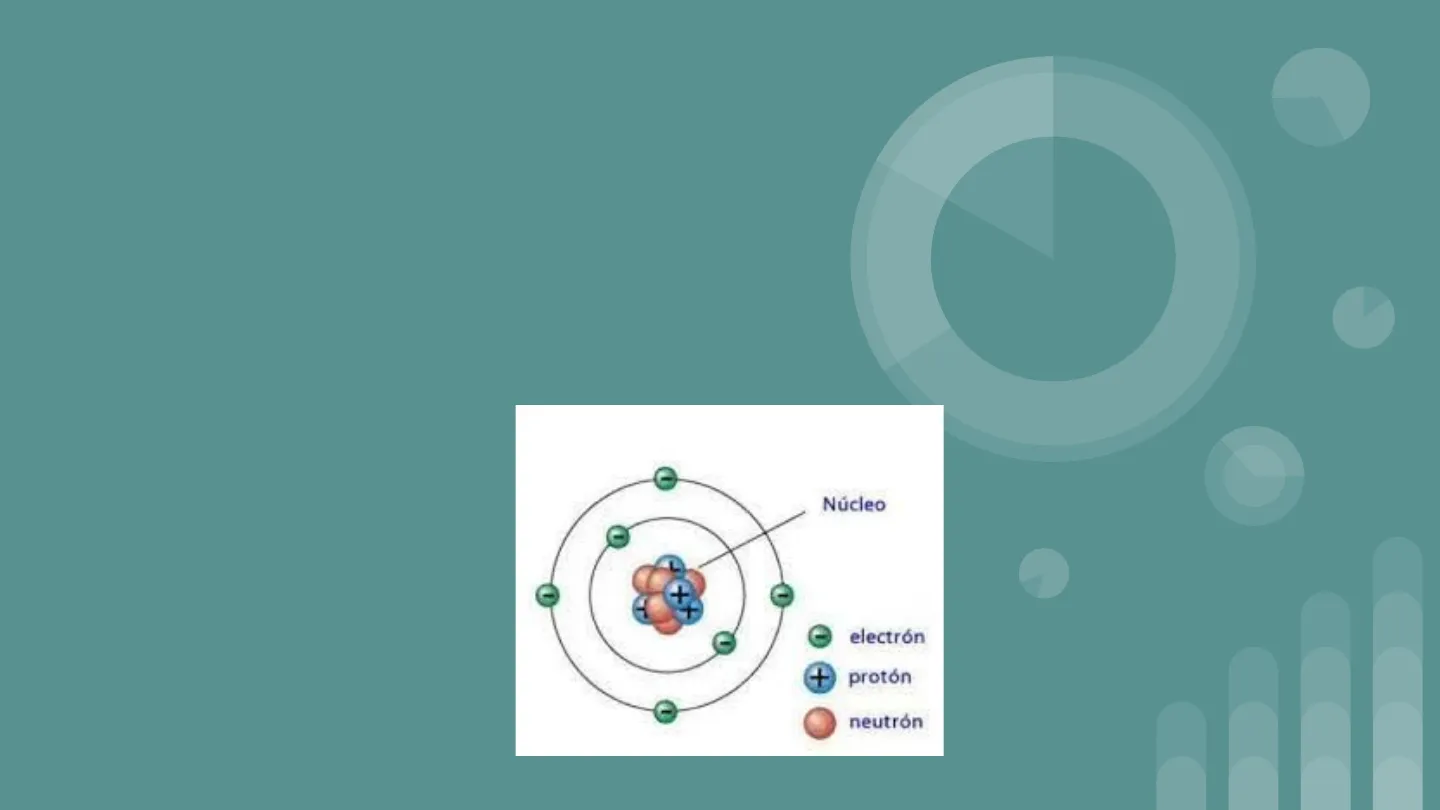

INTRODUCCIÓN A LA ELECTRICIDAD Concepto de corriente eléctrica Generación de corriente eléctrica Corriente continua y corriente alternaINTRODUCCIÓN A LA ELECTRICIDAD. 1. CONCEPTO DE CORRIENTE ELÉCTRICA La materia está formada por átomos. Cada átomo se divide en partículas: Núcleo - + € electrón O + protón neutrónINTRODUCCIÓN A LA ELECTRICIDAD. 1. CONCEPTO DE CORRIENTE ELÉCTRICA En estado natural, todos los átomos son neutros (nºprotones = nº electrones) Si, por la causa que sea, un átomo pierde un electrón, queda cargado positivamente, denominándose ion positivo o catión. Si gana un electrón, el átomo quedará cargado negativamente, llamándose ion negativo o anión.

Núcleo electron protón neutrónINTRODUCCIÓN A LA ELECTRICIDAD. 1. CONCEPTO DE CORRIENTE ELÉCTRICA Si tenemos un grupo de cationes (átomo al que le faltan electrones), su tendencia es la captación de electrones para intentar quedar en estado neutro y un grupo de aniones(átomo al que le sobran electrones), el cual tratará de desprenderse de electrones: Al unirlos por un conductor, habrá una transferencia de electrones. DEFINICIÓN: Entendemos como corriente eléctrica el movimiento de electrones a través de un conductor.Corriente eléctrica La corriente eléctrica es el movimiento de las cargas eléctricas (electrones) a través de un conductor. Ese camino debe estar hecho de un material buen conductor eléctrico. Aislante Cubierta Protectora PRYSMIAN ARUMEL 1000Y Alma Conductora Los cables están hechos normalmente de cobre (conductor por el que circula la corriente) y recubiertos con una cubierta de plástico (el plástico es un aislante eléctrico que nos protege al manipularlos).

Generación de electricidad

Fuentes de energía

INTRODUCCIÓN A LA ELECTRICIDAD. 2. FUENTES DE ENERGÍA: GENERACIÓN DE ELECTRICIDAD

RENOVABLES NO RENOVABLES

• Energía eólica
• Energía solar
• Energía hidroeléctrica
• Biomasa
• Centrales térmicas (Gas, carbón)
• Centrales nucleares

Energías limpias

Corriente continua vs. corriente alterna

Conceptos básicos

INTRODUCCIÓN A LA ELECTRICIDAD. 3. CORRIENTE CONTINUA Vs CORRIENTE ALTERNA. · La corriente continua (CC) Los electrones fluyen en una sola dirección. Lo podemos encontrar en inglés como DC. · La corriente alterna (CA) Los electrones cambian de dirección de forma continua y periódica. Lo podemos encontrar en inglés como AC. ACIDC HIGHWAY TO HELLINTRODUCCIÓN A LA ELECTRICIDAD. 3. CORRIENTE CONTINUA Vs CORRIENTE ALTERNA. La corriente continua es un tipo de corriente eléctrica en la cual los electrones fluyen en una única dirección de forma constante. Las baterías y pilas son ejemplos comunes de fuentes de corriente continua. Aplicaciones: Se usa fundamentalmente en dispositivos electrónicos como teléfonos móviles o en el interior de ordenadores, linternas, y también en sistemas de energía solar. Normalmente, se usa con voltajes bajos (en electrónica, por ejemplo, son muy frecuentes voltajes de 3,5 V, 5V o 9V.INTRODUCCIÓN A LA ELECTRICIDAD. 3. CORRIENTE CONTINUA Vs CORRIENTE ALTERNA. La corriente alterna es un tipo de corriente eléctrica donde el flujo de electrones cambia de dirección de forma continua y periódica. Encontramos corriente alterna en la producción de energía (centrales nucleares, térmicas, hidroeléctricas, o aerogeneradores), en el transporte de las líneas de alta y media tensión, y también en las redes de consumo industrial o doméstico. En los enchufes de casa tenemos 220V en forma de corriente alterna, y en una línea de alta tensión se puede transportar energía a decenas de miles de voltios.INTRODUCCIÓN A LA ELECTRICIDAD. 3. CORRIENTE CONTINUA Vs CORRIENTE ALTERNA. Donde lo encontramos: Transporte, electrodomésticos, iluminación, sistemas de calefacción y aire acondicionado, entre otros.

Componentes de un circuito eléctrico

Definición y elementos

COMPONENTES DE UN CIRCUITO ELÉCTRICO 3º ESOÍNDICE: 1. ¿ Qué es un circuito eléctrico? 2. Componentes de un circuito eléctrico a. Generadores b. Conductores c. Receptores d. Elementos de control y seguridad1. COMPONENTES DE UN CIRCUITO ¿Qué es un circuito eléctrico? Un circuito eléctrico es un conjunto de elementos conectados entre sí, de modo que la corriente eléctrica pueda circular por ellos. Está compuesto (de forma general), por cuatro tipos de elementos:

• Generadores: Baterías o fuentes de alimentación. Aportan la energía eléctrica al circuito.
• Conductores: Cableado, conducen la corriente eléctrica.
• Receptores: Motor eléctrico, bombilla, led, servomotor, etc. Son los elementos que consumen la corriente eléctrica.
• Elementos de control y seguridad: Interruptor, pulsador, conmutador; fusiblesdel circuito eléctrico

Tipos de componentes

GENERADORES. Elementos que hacen que los electrones se muevan, generando así la corriente eléctrica, y aportan la energía al circuito. Existen muchos tipos de generadores: las pilas, las dinamos, las células fotovoltaicas ... CONDUCTORES. Elementos por los que circula la corriente eléctrica. Son los cables. RECEPTORES. Elementos que reciben la energía eléctrica y la transforman en otro tipo de energía. Son receptores las bombillas, los motores, los timbres, las resistencias ELEMENTOS DE CONTROL. Elementos que nos permiten controlar el funcionamiento del circuito (encenderlo o apagarlo). Son elementos de control los interruptores, conmutadores o pulsadores. ELEMENTOS DE PROTECCION. Elementos que protegen a los componentes del circuito y a los usuarios de este. Son elementos de protección los fusibles o los cuadros de mando y protección.eléctrico del circuito

Símbolos de componentes

GENERADORES Pila Conductor (Cable) Alternador o dinamo Célula solar fotovoltaica CONDUCTORES RECEPTORES Bombilla Interruptor Motor Resistencia Timbre Zumbador ELEMENTOS DE CONTROL ELEMENTOS DE PROTECCIÓN Fusible Conmutador Uniones Cruzamiento Pulsador1. COMPONENTES DE UN CIRCUITO Generadores Símbolo de la batería Receptores Símbolo de la bombilla Conductores Elementos de control y seguridad Símbolo del interruptor

Magnitudes fundamentales en electricidad

Ley de Ohm

MAGNITUDES FUNDAMENTALES EN ELECTRICIDAD Y LEY DE OHM 3º ESO1.1 MAGNITUDES ELÉCTRICAS MAGNITUDES ELÉCTRICAS FUNDAMENTALES: INTENSIDAD DE CORRIENTE RESISTENCIA VOLTAJE, TENSIÓN O DIFERENCIA DE POTENCIAL Relacionadas por LA LEY DE OHM1.1 MAGNITUDES ELÉCTRICAS MAGNITUDES ELÉCTRICAS FUNDAMENTALES: INTENSIDAD DE CORRIENTE (I) Q (culombios C) I (amperios A) = t (segundos sg) Es la carga eléctrica (electrones) que pasa por la sección de un conductor en una unidad de tiempo. Su medición se realiza en serie.1.1 MAGNITUDES ELÉCTRICAS MAGNITUDES ELÉCTRICAS FUNDAMENTALES: RESISTENCIA (R) R (ohmios !2) = p (resistividad 02mm2/m)x L (longitud m) S (superficie mm2) Es la oposición que ejerce un cuerpo al paso de corriente eléctrica. Es directamente proporcional a la resistividad y a la longitud, e inversamente proporcional a la superficie del conductor. La resistividad es una propiedad inherente al tipo de material.1.1 MAGNITUDES ELÉCTRICAS MAGNITUDES ELÉCTRICAS FUNDAMENTALES: RESISTENCIA (R) R (ohmios !2) = p (resistividad 02mm2/m)x L (longitud m) S (superficie mm2)

• Materiales aislantes.
• Materiales conductores.
• Superconductores: Materiales de última generación que no ofrecen ninguna resistencia al paso de corriente. Por ejemplo, óxido de cobre, a -143º.
• Semiconductores: Permiten el paso de la corriente sólo cuando son alimentados con un voltaje mínimo determinado: Se utilizan componentes electrónicos. como1.1 MAGNITUDES ELÉCTRICAS MAGNITUDES ELÉCTRICAS FUNDAMENTALES: VOLTAJE TENSIÓN O DDP (V) E (julios J) V (voltios V) = Q (culombios C) Voltaje, tensión o diferencia de potencial es la relación existente entre la energía (E) y la carga (Q), por lo tanto es: La energía necesaria para llevar una carga de un punto a otro del circuito. Su medición se realiza siempre en paralelo.1.1 MAGNITUDES ELÉCTRICAS

Definiciones y unidades

MAGNITUD DEFINICIÓN UNIDAD ¿CÓMO SE MIDE Voltaje (V) Tensión DDP CANTIDAD DE ENERGÍA QUE UN GENERADOR EMPLEA PARA DESPLAZAR LAS CARGAS DENTRO DE UN CIRCUITO ELÉCTRICO. V (Voltios) En paralelo Intensidad de corriente (I) CANTIDAD DE CARGAS (CORRIENTE) QUE PASA POR UN PUNTO DADO A (Amperios) En Serie Resistencia eléctrica (R) OPOSICIÓN AL PASO DE CORRIENTE ELÉCTRICA Q (Ohmios) Sin tensión1.1 MAGNITUDES ELÉCTRICAS MAGNITUDES ELÉCTRICAS FUNDAMENTALES: LEY DE OHM V (voltios V) = I (amperios A) * R (ohmios (2) La ley de Ohm relaciona las tres magnitudes fundamentales en electricidad: tensión, resistencia e intensidad. Establece que: entre dos puntos de un conductor, la tensión (V) es directamente proporcional a la Intensidad de corriente (I), y a su vez, la intensidad (I), es inversamente proporcional a la resistencia ( R ).1.1 MAGNITUDES ELÉCTRICAS MAGNITUDES ELÉCTRICAS FUNDAMENTALES: LEY DE OHM V (voltios V) = I (amperios A) x R (ohmios £2) EJERCICIO: Determina la intensidad de corriente que atraviesa una bombilla si su resistencia es de 4 0 y el voltaje, de 6 V. Se desprecia la resistencia en del conductor.1.1 MAGNITUDES ELÉCTRICAS MAGNITUDES ELÉCTRICAS FUNDAMENTALES: LEY DE OHM V (voltios V) = I (amperios A) × R (ohmios (2) EJERCICIO: Determina la intensidad de corriente que atraviesa una bombilla si su resistencia es de 4 0 y el voltaje, de 6 V. Se desprecia la resistencia en del conductor. I = V/R ; I=6 V / 4 0 = 1,5 A
