Derivaciones Individuales en instalaciones eléctricas: componentes y protección

TEMA 19

Derivaciones Individuales: Definición y Características

Según la ITC-BT-15 una Derivación Individual (DI): Es la parte de la instalación que, partiendo de la línea general de alimentación, suministra energía eléctrica a una instalación de usuario. Por tanto, se inicia en el embarrado general de la centralización de contadores y es mucho más que los conductores de alimentación a los distintos consumos del edificio ya que también comprende ::

• Los fusibles de seguridad que protegen al conductor y a los equipos de medida frente a sobrecargas y cortocircuitos. Se emplean fusibles cilíndricos o noezed tipo gG y se conectan a cada una de las fases. El neutro no debe estar protegido aunque, para facilitar la desconexión de todos los conductores, en el caso de fusibles cilíndricos dispone de una base portafusibles de color azul colocada a la izquierda de las bases blancas destinadas a los cables polares. Para mantener la continuidad eléctrica, en la base portafusible del neutro se coloca un cilindro hueco de material conductor y del mismo tamaño que los fusibles. (Figura 1)

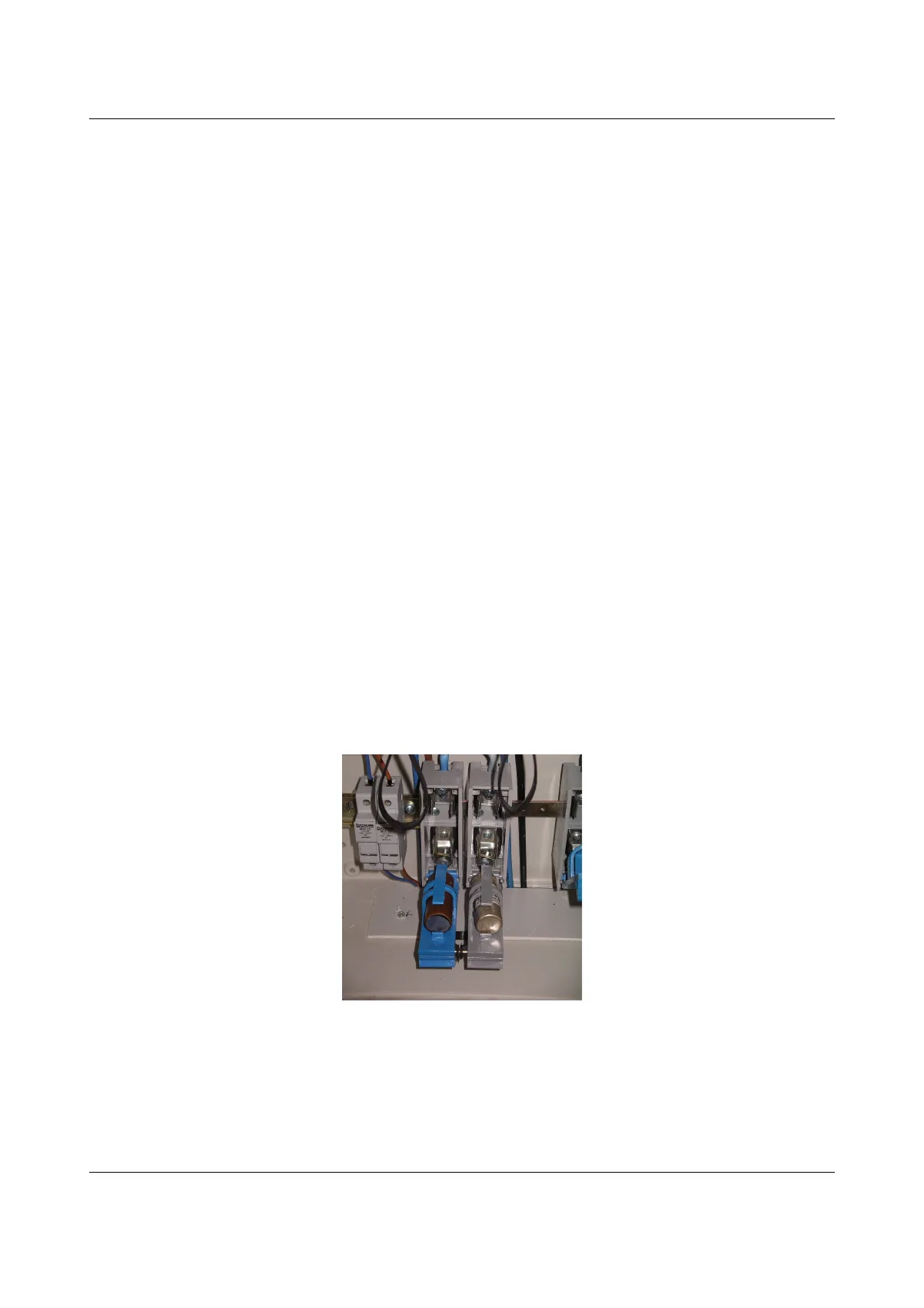

Figura 1. Detalle de los fusibles de una DI monofásica. A la izquierda se observa el elemento que da continuidad al neutro y a la derecha el fusible que protege la fase. Asunción León Blasco 1Tema 19. Derivaciones Individuales

• El conjunto de medida formado por uno o dos contadores de energía y, en su caso, un reloj de discriminación horaria cuando los dispositivos sean analógicos, o un solo aparato de media en el caso de utilizar contadores inteligentes con telegestión, que es la situación predominante en la actualidad. Estos elementos son necesarios para la facturación de los consumos.
• Los dispositivos generales de mando y protección ubicados en el cuadro general de cada usuario, integrados por al menos un interruptor general automático de corte omnipolar y un interruptor diferencial general.

La Figura 2 representa los elementos que forman parte de una derivación individual:

DISPOSITIVOS GENERALES DE MANDO Y PROTECCIÓN CP 0 -1 00 PUESTA A TIERRA BORNAS DE CONEXIÓN 00 CONTADOR DE ENERGÍA kWh 0 0 0 FUSIBLES DE PROTECCIÓN EMBARRADO R S T N

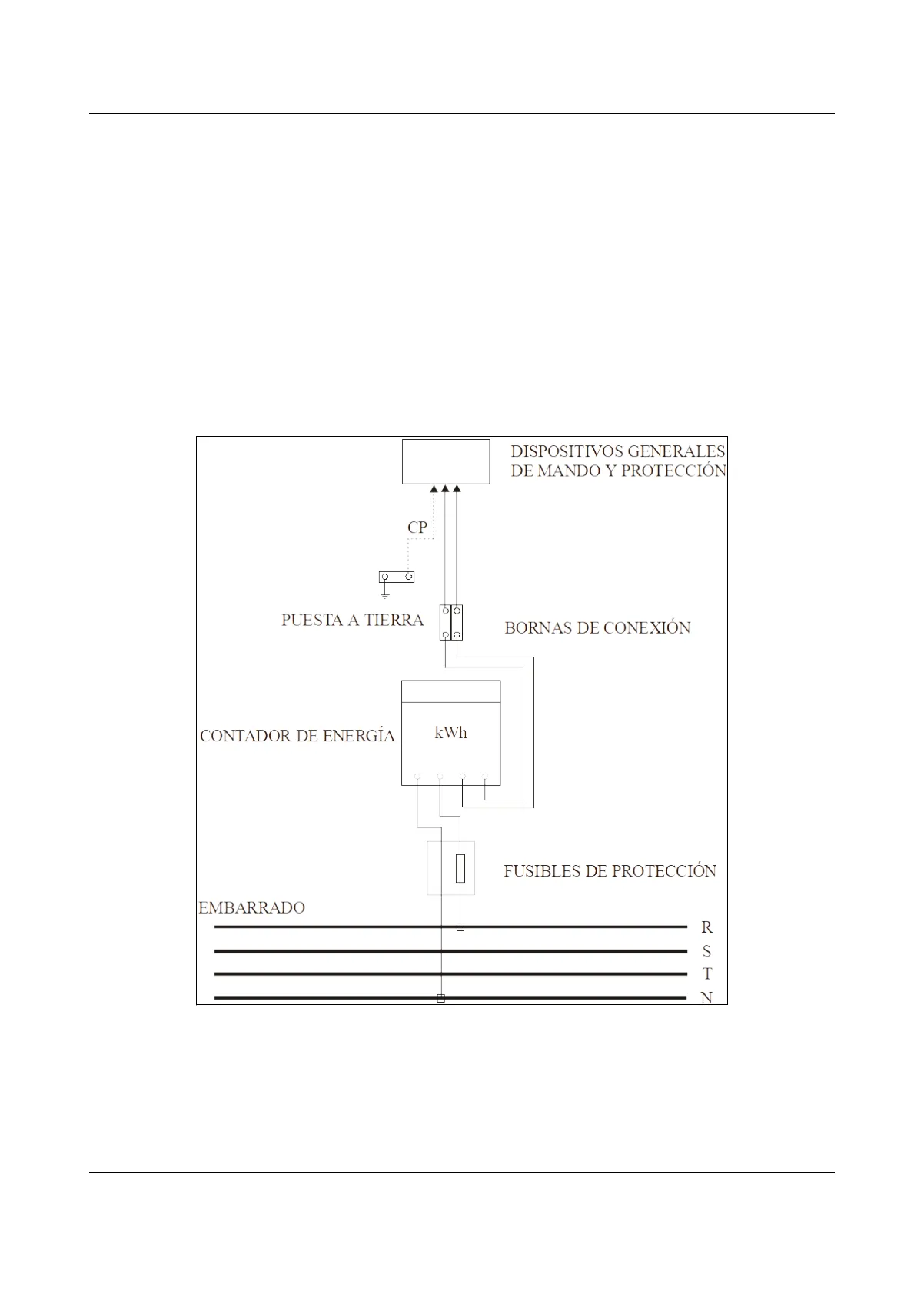

Figura 2. Componentes de las derivaciones individuales Los sistemas de instalación contemplados en el REBT para este elemento son:

• Conductores aislados en el interior de tubos empotrados. Asunción León Blasco 2Tema 19. Derivaciones Individuales
• Conductores aislados en el interior de tubos enterrados.
• Conductores aislados en el interior de tubos en montaje superficial.
• Conductores aislados en el interior de tubos en el interior de canales protectoras cuya tapa solo se pueda abrir con la ayuda de un útil.
• Canalizaciones eléctricas prefabricadas según norma UNE-EN 61.439
• Conductores aislados en el interior de conductos cerrados de obra de fábrica, proyectados y construidos al efecto.

Trazado e Instalación de Derivaciones Individuales

Cada derivación individual es independiente de la de otros usuarios e incluye tanto los conductores activos, el conductor neutro, el hilo de mando para el cambio de tarifa y el conductor de protección. Las condiciones de instalación que debe cumplir son:

• El trazado ha de ser lo más corto posible.
• Los conductores no tienen empalmes ni cambios de sección. Se exceptúa en el cableado de la centralización de contadores y del cuadro general de protección. Tanto los dispositivos de medida de la energía como los elementos de protección tienen un límite de sección máxima del conductor que puede conectarse a ellos, normalmente en torno a 35 mm2. Cuando por razones de cumplimiento de las exigencias de caída de tensión deba emplearse un conductor que supere este valor, se admite que en la conexión de estos dispositivos la sección sea inferior a la del resto de la derivación individual, siempre y cuando sea suficiente para admitir la intensidad prevista en el circuito.
• Los elementos que alberguen a los cables deben cumplir:
  • Tubos: sus dimensiones dependen de la sección pero en cualquier caso su diámetro exterior mínimo es de 32 mm y debe permitir la ampliación de las secciones del cable inicialmente instalado en un 100 %. En cuanto al número de tubos que se deben instalar, además del correspondiente a cada derivación individual, hay que añadir uno de reserva por cada 10 derivaciones o fracción. Para el caso de locales comerciales sin partición definida, como mínimo se instala un tubo por cada 50 m2 de superficie. En cualquier caso, las uniones de los tubos son roscadas o embutidas y se ejecutan de forma que no puedan separarse los extremos. Asunción León Blasco 3Tema 19. Derivaciones Individuales
  • Otras Canalizaciones: sus dimensiones tienen que ser tales que permitirán la ampliación de las secciones de los conductores inicialmente instalados en un 100 %. Si dos derivaciones individuales tienen el mismo trazado, se admite que compartan el mismo canal protector siempre que se utilicen cables con cubierta (multipolares) para que estas queden debidamente separadas.
• Discurren por zonas de uso común, pues se trata de un elemento que está sujeto a unas operaciones de mantenimiento e inspección periódicas y debe facilitarse la intervención al personal responsable. En caso de no ser posible, se tienden en propiedad particular pero se establecen las correspondientes servidumbres de paso, es decir, existe la obligación legal de permitir el acceso a la instalación a los técnicos encargados del mantenimiento.
• En los tramos verticales, las derivaciones individuales se alojan en el interior de un conducto o canaladura de obra de fábrica que puede estar empotrado o adosado a zonas de uso común o al hueco de la escalera siempre que no sea una escalera protegida (Consultar Anexo de Protección Contra Incendios). Las paredes de la canaladura han de tener una resistencia al fuego mínima EI 120 y al menos cada tres plantas se instalan barreras cortafuegos. Además, no debe presentar curvas, cambios de dirección ni de dimensiones en su trazado. Para facilitar los trabajos de inspección e instalación, las canaladuras también deben dotarse como mínimo cada tres plantas de tapas de registro con EI 30 y dimensiones mínimas 0,30 m de alto y anchura igual a la del conducto, quedando su parte superior al menos a 0,20 m del techo

Las dimensiones mínimas de la canaladura dependen del número de derivaciones individuales que alberguen y se reflejan en la Tabla 1:

Tabla 1. Dimensiones mínimas de la canaladura de las derivaciones individuales

DIMENSIONES (m) ANCHURA L (m) Número de derivaciones Profundidad Profundidad P = 0,15 m P = 0,30 m una fila dos filas Hasta 12 0,65 0,50 13 - 24 1,25 0,65 Asunción León Blasco 4Tema 19. Derivaciones Individuales 25 - 36 1,85 0,95 37 - 48 2,45 1,35

• Es posible colocar cajas de registro precintables con tapas aislantes y no propagadoras de la llama, comunes a todos los tubos de las derivaciones individuales cada 15 m; su objeto es facilitar la instalación y el tendido de los conductores, por lo que en su interior no se realizan empalmes.

Ejemplo 1: Cálculo de Dimensiones de Canaladura y Tubos

Determina las dimensiones mínimas de la canaladura con tubos dispuestos en una fila y el número de tubos necesario para alojar las derivaciones individuales de las 32 viviendas de un edificio y un local comercial de 120 m2.

Solución del Ejemplo 1

• Número de tubos Habrá que instalar tantos tubos como viviendas, uno por el local comercial pues aunque tiene 120 m2 su partición está definida, más los tubos de reserva que el REBT establece la obligación de instalar. Se estiman como 1 por cada 10 derivaciones o fracción, así que en este caso serán necesarios 4 tubos de reserva. Nº Tubos = 32 + 1 + 4 = 37
• Dimensiones de la Canaladura Se consulta en la Tabla 1 en la fila correspondiente a de 36 a 48 derivaciones individuales. De ahí se deduce que la canaladura tendrá como mínimo una profundidad de 0,15 m y una anchura de 2,45. Los tubos se dispondrán en su interior en una sola fila y no podrán instalarse otros servicios como conducciones de gas, agua, telecomunicaciones, etc.

Tipos de cables empleados en las DI

La Tabla 2 sintetiza las condiciones que según el REBT deben cumplir los cables de las derivaciones individuales.

Tabla 2. Resumen de las prescripciones reglamentarias de los cables de las DI

CABLES PARA DERIVACIONES INDIVIDUALES Composición Monofásico: F + N + CP + HM Trifásico: 3F + N + CP + HM Tipo Unipolares Tripolares Conductor Cobre Aluminio (solo en circunstancias singulares) Código colores Fases: marrón, gris y/ o negro Neutro: azul Hilo de mando: rojo Conductor de protección: amarillo y verde Tensión aislamiento Unipolares: 450/750 V Multipolares o enterrados: 0,6/1 kV Sección mínima Polares, neutro y CP: 6 mm2 Hilo de mando: 1,5 mm2 Protección contra incendios No propagadores de incendio y con emisión de humos y opacidad reducida alojados en conductos no propagadores de la llama

El hilo de mando figuraba como obligatorio en el REBT-2002 con la finalidad de canalizar la señal de mando que permitía el cambio de tarifa en el caso de discriminación horaria. No obstante, cuando el origen de la derivación individual se produce en un contador inteligente, este conductor ya no es necesario porque el propio dispositivo realiza esos cambios automáticamente. La normativa actualizada suprime esa obligatoriedad en este supuesto, que es la circunstancia más usual hoy día. La Tabla 3., extraída de la GUIA-BT-15, resume las características de los conductores y conductos, así como su designación, empleados en la ejecución de las DI.

Tabla 3. Cables y canalizaciones de las DI

Sistema de Instalación Sistema de Canalización (calidad mínima) Cable Tubo 4321 no propagador de la llama Compresión fuerte (4) Impacto Media (3) Propiedades eléctricas: Aislante/continuidad eléctrica. UNE-EN 61386-21 Unipolar, aislado, de tensión asignada 450/750 V con conductor de cobre Clase 5 (-K) y aislamiento de compuesto termoplástico a base de poliolefina (Z1) UNE 211 002 Superficial Impacto Media No propagadora de la llama. Canal no propagadora de la llama Propiedades eléctricas: Aislante/continuidad eléctrica. Solamente se abre con herramientas, mínimo IP2X UNE-EN 50085 RZ1-K (Cca- s1b,d1,a1) Cable de tensión asignada 0,6/1 kV con conductor de cobre Clase 5 (-K), aislamiento de polietileno reticulado (R) y cubierta de compuesto termoplástico a base de poliolefina (Z1) UNE 21 123-4 Tubo 2221: No propagador de la llama Compresión Ligera (2), Impacto Ligera (2). UNE-EN 61386-22 Empotrado Canal no propagadora de la llama Impacto Media, No propagador de la llama. Que solo puede abrirse herramientas- IP2X con mínimo. UNE-EN 50085 DZ1- K (Cca- s1b,d1,a1) Cable de tensión asignada 0,6/1 kV con conductor de cobre Clase 5 (-K), aislamiento de etileno propileno (D) y cubierta de compuesto termoplástico a base de poliolefina (Z1) UNE 21.123-5 Enterrado Tubo: (Propiedades de propagación de la llama no declaradas) Compresión 250/450N (hormigón / suelo ligero) Impacto Ligera / Normal. UNE-EN 61386-24 RZ1-K (Cca- s1b,d1,a1) DZ1-K (Cca- s1b,d1,a1) Tipos ya descritos siempre multiconductores Canal de Obra Tubo 2221: No propagador de la llama Compresión Ligera (2) Impacto Ligera (2) UNE-EN 61386-22 ES07Z1-K (Cca-S1b,d1,a1) Tipos ya descritos Asunción León Blasco 7 ES07Z1-K (Cca-S1b,d1,a1)
