Instalaciones de abastecimiento de agua y evacuación de aguas

Diapositivas de Deusto Universidad de Deusto sobre Instalaciones de Abastecimiento de Agua. El Pdf detalla los sistemas de suministro y evacuación de agua, incluyendo arquetas y separadores, conforme a la normativa española. Es un recurso de Tecnología para estudiantes universitarios.

Ver más

45 páginas

OBJETIVO: Suministrar el agua procedente de la red municipal a los aparatos de consumo del edificio.
NORMATIVA DE REFERENCIA:
Código Técnico de la Edificación (CTE) → Documento Basico HS Salubridad → SECCIÓN HS 4 Suministro de agua.
Importancia de estudiar todo el documento.
ÁMBITO DE APLICACIÓN:
Edificios incluidos en el ámbito de aplicación general del CTE
(Obra nueva que precise proyecto).
En reformas y rehabilitaciones, cuando se amplía el número
o capacidad de los aparatos existentes.
CUMPLIMIENTO DE LA NORMATIVA:
Caracterizar exigencias
Condiciones de diseño
Condiciones de dimensionado
Condiciones de ejecución
Condiciones de los productos de construccn
Condiciones de uso y mantenimiento
1
INSTALACIONES. ABASTECIMIENTO DE AGUA
EXIGENCIAS:
CALIDAD DEL AGUA
Cumplimiento Real Decreto 140/2003 sobre calidad del agua
Cumplimiento Real Decreto 865/2003 sobre prevención de legionelosis
Condiciones de los materiales
- No alterar las características del agua
- Resistentes a la corrosión
- Funcionar eficazmente durante la vida útil de la instalación
PROTECCIÓN CONTRA RETORNOS
Evitar la inversión del sentido del flujo. Se evita mediante:
- Disposición de sistemas antirretorno en puntos sensibles
- Diseño de la red
AHORRO DE AGUA
Contadores AF+ACS para cada unidad de consumo
En uso público: dispositivos de ahorro en lavabos y cisternas
2
INSTALACIONES. ABASTECIMIENTO DE AGUA

Visualiza gratis el PDF completo

Regístrate para acceder al documento completo y transformarlo con la IA.

Vista previa

INSTALACIONES. ABASTECIMIENTO DE AGUA

Objetivo del suministro de agua

Deusto Universidad de Deusto OBJETIVO: Suministrar el agua procedente de la red municipal a los aparatos de consumo del edificio.

Normativa de referencia

NORMATIVA DE REFERENCIA: Código Técnico de la Edificación (CTE) -> Documento Basico HS Salubridad -> SECCIÓN HS 4 Suministro de agua. Importancia de estudiar todo el documento.

Ámbito de aplicación

  • Edificios incluidos en el ámbito de aplicación general del CTE (Obra nueva que precise proyecto).
  • En reformas y rehabilitaciones, cuando se amplía el número o capacidad de los aparatos existentes.

Cumplimiento de la normativa

  • Caracterizar exigencias
  • Condiciones de diseño
  • Condiciones de dimensionado
  • Condiciones de ejecución
  • Condiciones de los productos de construcción
  • Condiciones de uso y mantenimiento

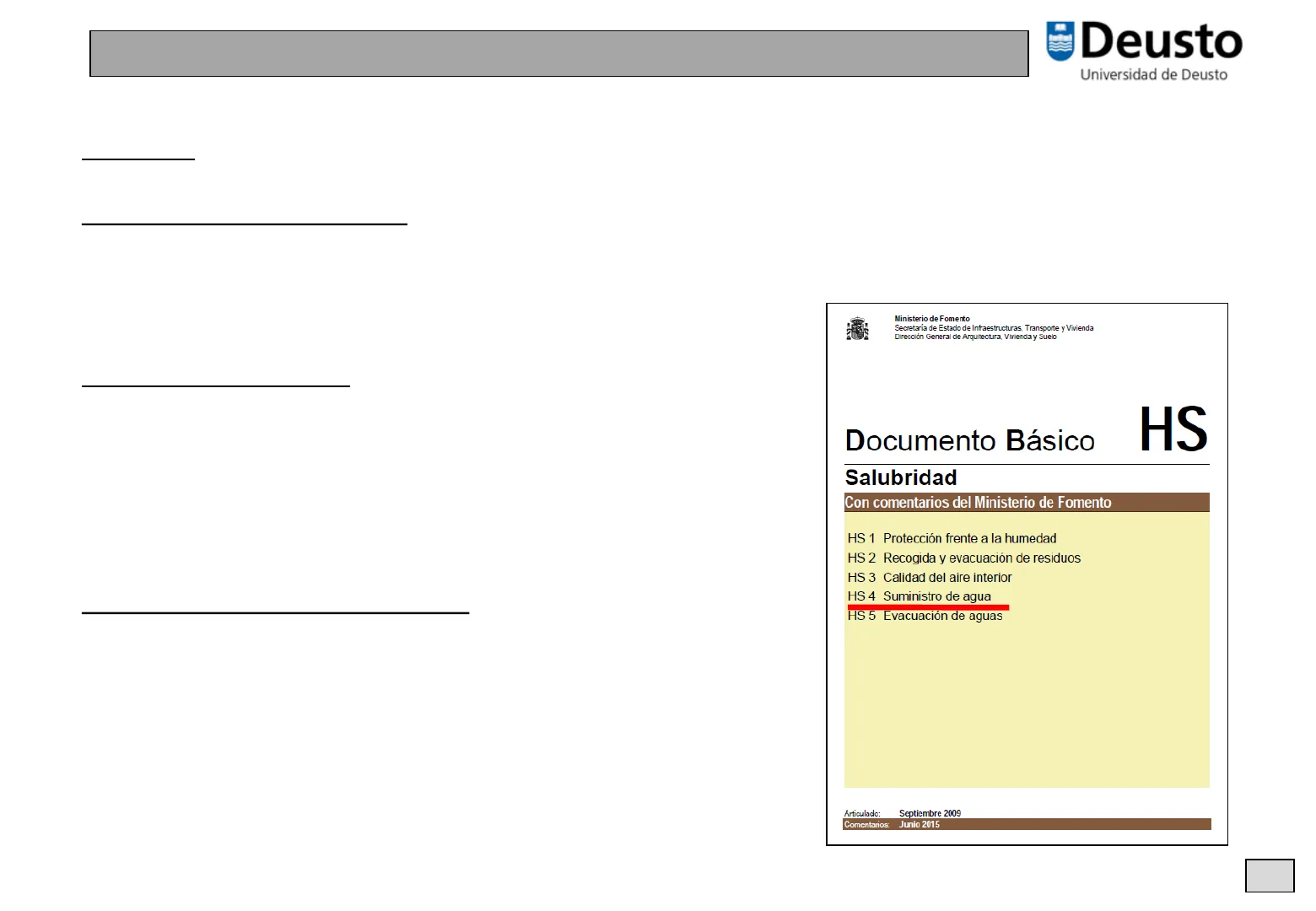

Documento Básico HS Salubridad

Ministerio de Fomento Secretaria de Estado de Infraestructuras, Transporte y Vivienda Dirección General de Arquitectura, Vivienda y Suelo Documento Básico HS Salubridad Con comentarios del Ministerio de Fomento

  • HS 1 Protección frente a la humedad
  • HS 2 Recogida y evacuación de residuos
  • HS 3 Calidad del aire interior
  • HS 4 Suministro de agua
  • HS 5 Evacuación de aguas

Articulado: Septiembre 2009 Comentarios: Junio 2015 1INSTALACIONES. ABASTECIMIENTO DE AGUA Deusto Universidad de Deusto

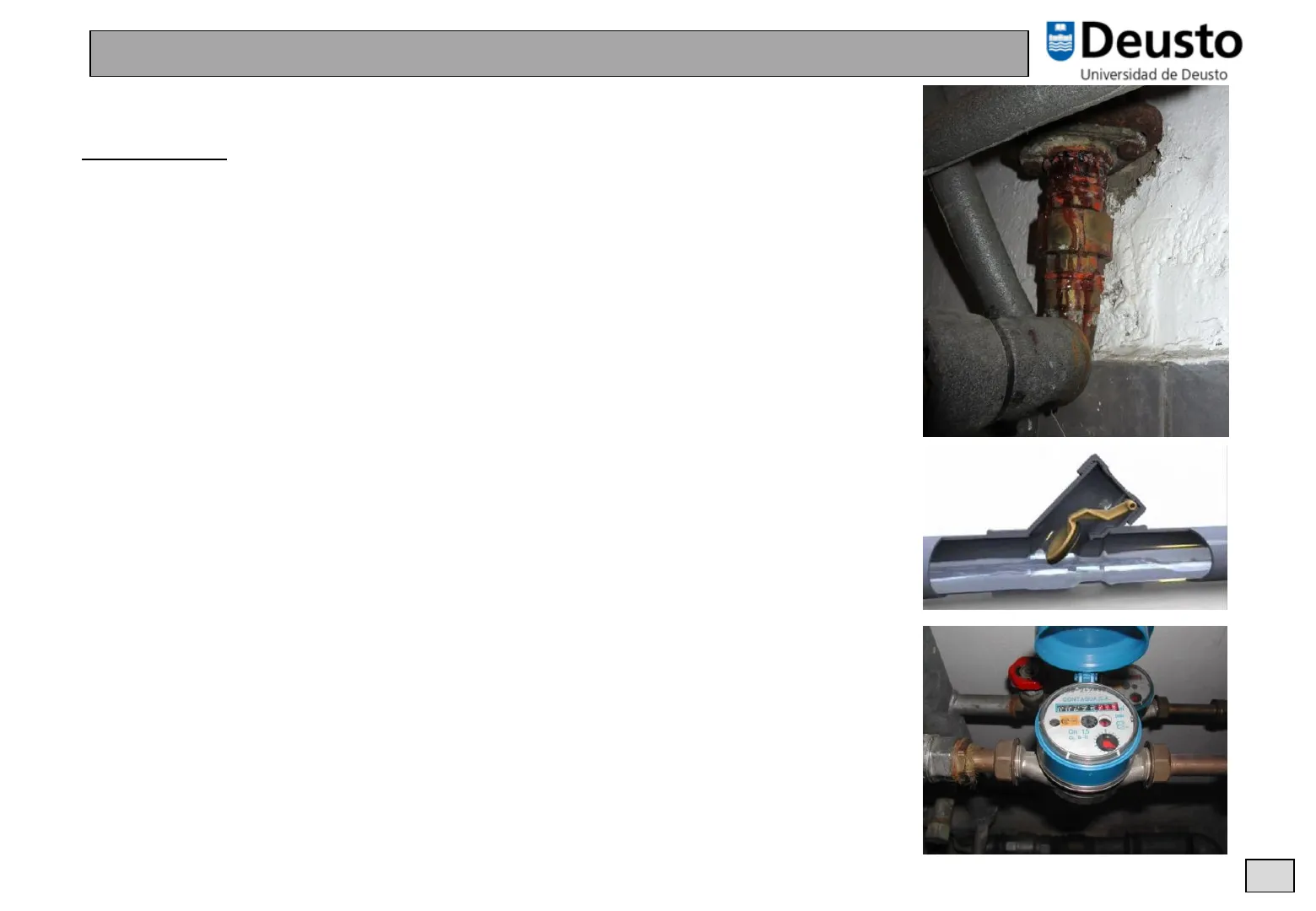

Exigencias de calidad del agua

  • CALIDAD DEL AGUA
    • Cumplimiento Real Decreto 140/2003 sobre calidad del agua
  • Cumplimiento Real Decreto 865/2003 sobre prevención de legionelosis
  • Condiciones de los materiales
    • No alterar las características del agua
    • Resistentes a la corrosión
    • Funcionar eficazmente durante la vida útil de la instalación
  • PROTECCIÓN CONTRA RETORNOS
    • Evitar la inversión del sentido del flujo. Se evita mediante:
      • Disposición de sistemas antirretorno en puntos sensibles
      • Diseño de la red
  • AHORRO DE AGUA
    • Contadores AF+ACS para cada unidad de consumo
    • En uso público: dispositivos de ahorro en lavabos y cisternas

CONTAQUA,S.A. On 1,5 2INSTALACIONES. ABASTECIMIENTO DE AGUA Deusto Universidad de Deusto

Exigencias de suministro

  • CONDICIONES MÍNIMAS DE SUMINISTRO
    • Caudal mínimo (según tabla 2.1)
    • Presión mínima
      • 100 kPa en general
      • 150 kPa en fluxores y calentadores
    • Presión máxima: 500 kPa

Tabla 2.1 Caudal instantáneo mínimo por aparato

Tabla 2.1 Caudal instantáneo mínimo para cada tipo de aparato

Tipo de aparatoCaudal instantáneo mini- mo de agua fría [dm3/s]Caudal instantáneo mini- mo de ACS [dm3/s]
Lavamanos0,050,03
Lavabo0,100,065
Ducha0,200,10
Bañera de 1,40 m o más0,300,20
Bañera de menos de 1,40 m0,200,15
Bidé0,100,065
Inodoro con cisterna0,10
Inodoro con fluxor1,25-
Urinarios con cisterna (c/u)0,04
Fregadero doméstico0,200,10
Fregadero no doméstico0,300,20
Lavavajillas doméstico0,150,10
Lavavajillas industrial (20 servicios)0,250,20
Lavadero0,200,10
Lavadora doméstica0,200,15
Lavadora industrial (8 kg)0,600,40
Grifo aislado0,150,10
Grifo garaje0,20
Vertedero0,20
Urinarios con grifo temporizado0,15

3 1INSTALACIONES. ABASTECIMIENTO DE AGUA Deusto Universidad de Deusto

DISEÑO

Simbología de las instalaciones

SIMBOLOGÍA: TUBERÍA DE IDA O IMPULSIÓN DE A.F. TUBERÍA DE IDA O IMPULSIÓN DE A.C.S. 1 DESAGUE EN ARQUETA O ARMARIO FILTRO VÁLVULA LIMITADORA DE PRESIÓN GRIFO DE AGUA FRÍA CONTADOR GENERAL f GRIFO DE COMPROBACIÓN CONTADOR DIVISIONARIO -N VÁLVULA ANTIRETORNO DEPÓSITO ACUMULADOR BOMBA D DISPOSITIVO ANTIARIETE LLAVE DE PASO CON DESAGUE O GRIFO DE VACIADO 4INSTALACIONES. ABASTECIMIENTO DE AGUA Deusto Universidad de Deusto

Esquema general: Red con contador general único

ESQUEMA GENERAL. RED CON CONTADOR GENERAL ÚNICO f X

  • Acometida
  • Collarín de toma
  • Llave de corte (exterior)
  • Llave de corte general (interior)

f f f GRUPO DE PRESIÓN

  • Armario o arqueta con contador general (acceso desde el exterior)
  • Tubería principal
  • Derivaciones
  • Montantes (conductos verticales) 5INSTALACIONES. ABASTECIMIENTO DE AGUA Deusto Universidad de Deusto

Esquema general: Red con contadores aislados

ESQUEMA GENERAL. RED CON CONTADORES AISLADOS

  • Acometida
  • Instalación general con contadores aislados . Instalaciones particulares
  • Derivaciones

V > f HX f > f GRUPO DE PRESIÓN 6INSTALACIONES. ABASTECIMIENTO DE AGUA Deusto Universidad de Deusto

Dimensiones de armario o cámara para el contador general único

DIMENSIONES DE ARMARIO O CÁMARA PARA EL CONTADOR GENERAL ÚNICO: --

Tabla 4.1 Dimensiones del armario y de la arqueta para el contador general

Tabla 4.1 Dimensiones del armario y de la arqueta para el contador general

Diámetro nominal del contador en mmDimensiones en mmArmarioCámara
15Largo600500
20Ancho600500
25Alto900500
32900500
401300600
502100700
652100700
802200800
1002500800
1253000800
1503000800

Dimensiones del alojamiento para el contador general Las dimensiones Largo-Ancho-Alto, pueden entenderse para mayor claridad en el caso de armarios como Longitud-Anchura-Profundidad. Dimensiones del alojamiento para la batería de contadores No se especifican unas dimensiones mínimas, por lo que el espacio reservado deberá ser adecuado a las necesidades concretas del número de contadores a instalar y a las tareas de mantenimiento necesarias. 7INSTALACIONES. ABASTECIMIENTO DE AGUA Deusto Universidad de Deusto

Naves sin uso definido

NAVES SIN USO DEFINIDO No se realiza instalación interior CALZADA ACERA PE Ø100 PE Ø100 1 TAPÓN DETALLE PABELLÓN 1 PABELLÓN 2 PABELLÓN 3 PABELLÓN 4 8INSTALACIONES. ABASTECIMIENTO DE AGUA Deusto Universidad de Deusto

Naves con uso definido

NAVES CON USO DEFINIDO PE Ø20 4 C 8 PE Ø20 · PE Ø20 V X PE Ø20 - PE Ø20 VESTUARIO X PE Ø70 X PE Ø50 ACTIVIDAD INDUSTRIAL PE Ø32 PE Ø20 -- ---- C PE Ø20 PE @201 PE Ø20 PE Ø20 VESTUARIO 8 DETALLE 9INSTALACIONES. ABASTECIMIENTO DE AGUA Deusto Universidad de Deusto

Núcleo de aseos en planta alta con fluxores

NÚCLEO DE ASEOS EN PLANTA ALTA CON FLUXORES PPR Ø 63 1 PPR Ø 20 PPR Ø63 PPR Ø 63 PPR Ø32 PPR Ø 20 PPR Ø50 Mont. AF P1 Mont.flux.P1 PPR Ø 50 PPR Ø 90 PPR Ø 20 X X 4 . PPR Ø 50 10 X PPR Ø 20INSTALACIONES. ABASTECIMIENTO DE AGUA Deusto Universidad de Deusto

Núcleo de vestuarios

NÚCLEO DE VESTUARIOS PPR Ø 75 PPR 10 50 - in 0 PPR Ø20 PPR Ø 40 PPR Ø 40 PPR Ø20 1 11INSTALACIONES. ABASTECIMIENTO DE AGUA Deusto Universidad de Deusto

Elementos de la instalación: Acometida

ELEMENTOS DE LA INSTALACIÓN -ACOMETIDA

  • COLLARÍN DE TOMA
  • TUBO DE ACOMETIDA
  • LLAVE DE CORTE (EXTERIOR)

EMPALME COBRE Ø 54 MM. CON EXISTENTE BALDOSA TIPO BILBAO 30 x 30 TUERCA UNION M- 2" A Ø 54 REGISTRO TOMA DE AGUA APERTURA REG. HACIA FACHADA HORMIGON / MASA HM-15/P/35/ I FACHADA RELLENO DE ARENA CALIZA ACERA 0,30 CALZADA 4 TUBO PVC Ø 160 MM. De 0,10 a 0,30 0,70 TUBERIA DE COBRE Ø 54 MM. ENTRONQUE M- 2 " A Ø 54 MM. VARIABLE COLLARIN DE TOMA DE Ø 2 " RED GENERAL LLAVE DE COMPUERTA TIPO INGLES DE F.D. PN-16, DE 50 MM. DE DIAMETRO CON CIERRE DE ASIENTO ELASTICO Y PIVOTE DE CUADRADILLO 12INSTALACIONES. ABASTECIMIENTO DE AGUA Deusto Universidad de Deusto

PAUTAS DE DISEÑO

Ubicación y trazado

  • Ubicación correcta de armario, incluir todas sus piezas especiales
  • Trazado por techo, acometida a aparatos por pared.
  • Redes AF y ACS paralelas. Llaves de local húmedo juntas.
  • Sectorización correcta de locales húmedos.
  • Dibujar llaves de corte en aparatos. -PENSAR EN ELEMENTOS FÍSICOS, NO EN LÍNEAS DE DIBUJO
  • Asignar el espacio necesario (patinillos, armarios, arquetas)
  • Conocer medidas de piezas especiales (válvulas, filtros, etc.)
  • Cruce de instalaciones
  • Encuentro con obstáculos (escaleras, estructura, etc.) -FACILITAR EL ACCESO A LA INSTALACIÓN PARA SU REPARACIÓN Y MANTENIMIENTO
  • Especialmente a las piezas especiales (llaves, válvulas, grifos, etc.)
  • Instalaciones vistas
  • Falso techo registrable
  • Acceso a contador directamente desde vía pública -ELECCIÓN DEL MATERIAL
  • Resistencia (mecánica, a la corrosión, a ácidos)
  • Económica
  • Rapidez de montaje 13INSTALACIONES. ABASTECIMIENTO DE AGUA Deusto Universidad de Deusto

DISEÑO: ELECCIÓN DE MATERIAL

Cobre

COBRE: VENTAJAS:

  • Paredes lisas que dificultan las incrustaciones y reducen las perdidas de presión.
  • Alta resistencia a la corrosión tanto con agua fría como caliente.
  • Alta resistencia mecánica que permite fabricar tuberías con espesores reducidos
  • Facilidad para empotrar en paredes y techos (espesor reducido)
  • Fácil de unir por soldadura INCONVENIENTES:
  • Precio elevado (3,50 €/ml + IVA para Ø15 mm) -ACERO GALVANIZADO: VENTAJAS:
  • Resistencia mecánica y al fuego INCONVENIENTES:
  • Dificultad de montaje (manipulación, uniones)
  • Elevado peso
  • Precio elevado (6,00 €/ml + IVA para Ø15 mm)
  • Paredes interiores rugosas 14Deusto Universidad de Deusto INSTALACIONES. ABASTECIMIENTO DE AGUA

Materiales plásticos

-MATERIALES PLÁSTICOS: -POLIBUTILENO (PB) -POLIPROPILENO (PP) -POLIETILENO (PE) -POLIETILENO RETICULADO (PEX) y POLIPROPILENO RETICULADO (PPR). RECOMENDADOS VENTAJAS:

  • Sencillas de cortar y unir, flexibles y ligeras (reducción de tiempo de montaje)
  • Gran resistencia a la corrosión por el agua y los materiales de obra (morteros, yeso)
  • Aislante térmico mayor (reducción de riesgo de condensación)
  • Paredes interiores lisas
  • Precio muy competitivo (0,25 - 0,80 €/ml + IVA para Ø16 mm) INCONVENIENTES:
  • Menor resistencia mecánica
  • No siempre son resistentes a la radiación solar (UV)
  • Menor resistencia al fuego y a agua a temperaturas >100 ℃
  • No siempre son impermeables al oxígeno
  • Mayor dilatación térmica 15INSTALACIONES. ABASTECIMIENTO DE AGUA

BASES DE DIMENSIONAMIENTO

Cálculo de caudal y velocidad

Q = V x S Q : Caudal [m3/s] V : Velocidad [m/s] S : Sección [m2]. Sección interior

  • en acero y cobre: Ø nominal= Ø interior
  • en plásticos: Ø nominal= Ø exterior El caudal se multiplicará por el coeficiente de simultaneidad [entre 0-1]. Diferentes métodos para el cálculo de este coeficiente. Velocidad:
  • Tuberías metálicas (0,50 - 2,00 m/s)
  • Tuberías plásticas (0,50 - 3,50 m/s) Recomendado (0,80 - 1,50 m/s) Con valores menores-> depósitos Con valores mayores -> problemas de sonoridad
  • Comprobación de la presión en el punto de consumo más desfavorable

Tabla 4.2 Diámetros mínimos de derivaciones a los aparatos

Tabla 4.2 Diámetros mínimos de derivaciones a los aparatos

Aparato o punto de consumoTubo de aceroTubo de cobre o plasti- co (mm)
Lavamanos1/212
Lavabo, bidé1/212
Ducha1/212
Bañera <1,40 m3/420
Bañera >1,40 m3/420
Inodoro con cisterna1/212
Inodoro con fluxor1-1 1/225-40
Urinario con grifo temporizado1/212
Urinario con cisterna1/212
Fregadero doméstico1/212
Fregadero industrial3/420
Lavavajillas doméstico1/2 (rosca a 3%)12
Lavavajillas industrial3/420
Lavadora doméstica3/420
Lavadora industrial125
Vertedero3/420

Tabla 4.3 Diámetros mínimos de alimentación

Tabla 4.3 Diámetros mínimos de alimentación

Tramo consideradoDiámetro nominal del tubo de alimentaciónAceroCobre o plástico (mm)
Alimentación a cuarto húmedo privado: baño, aseo, cocina.3/420
Alimentación a derivación particular: vivienda, aparta- mento, local comercial3/420
Columna (montante o descendente)3/420
Distribuidor principal125
< 50 KW1/212
Alimentación equipos de climatización50 - 250 KW3/420
250 - 500 KW125

16 Deusto Universidad de Deusto Diámetro nominal del ramal de enlace
