Unidad Linfática, Respiratoria y Digestiva: anatomía del sistema respiratorio

ENE - JUN 2025

UNIDAD III

UNIDAD LINFÁTICA, RESPIRATORIA Y DIGESTIVA

F. B. VICTORIA GONZÁLEZ ES AN gma Brd

Subunidad VIII. Sistema Respiratorio

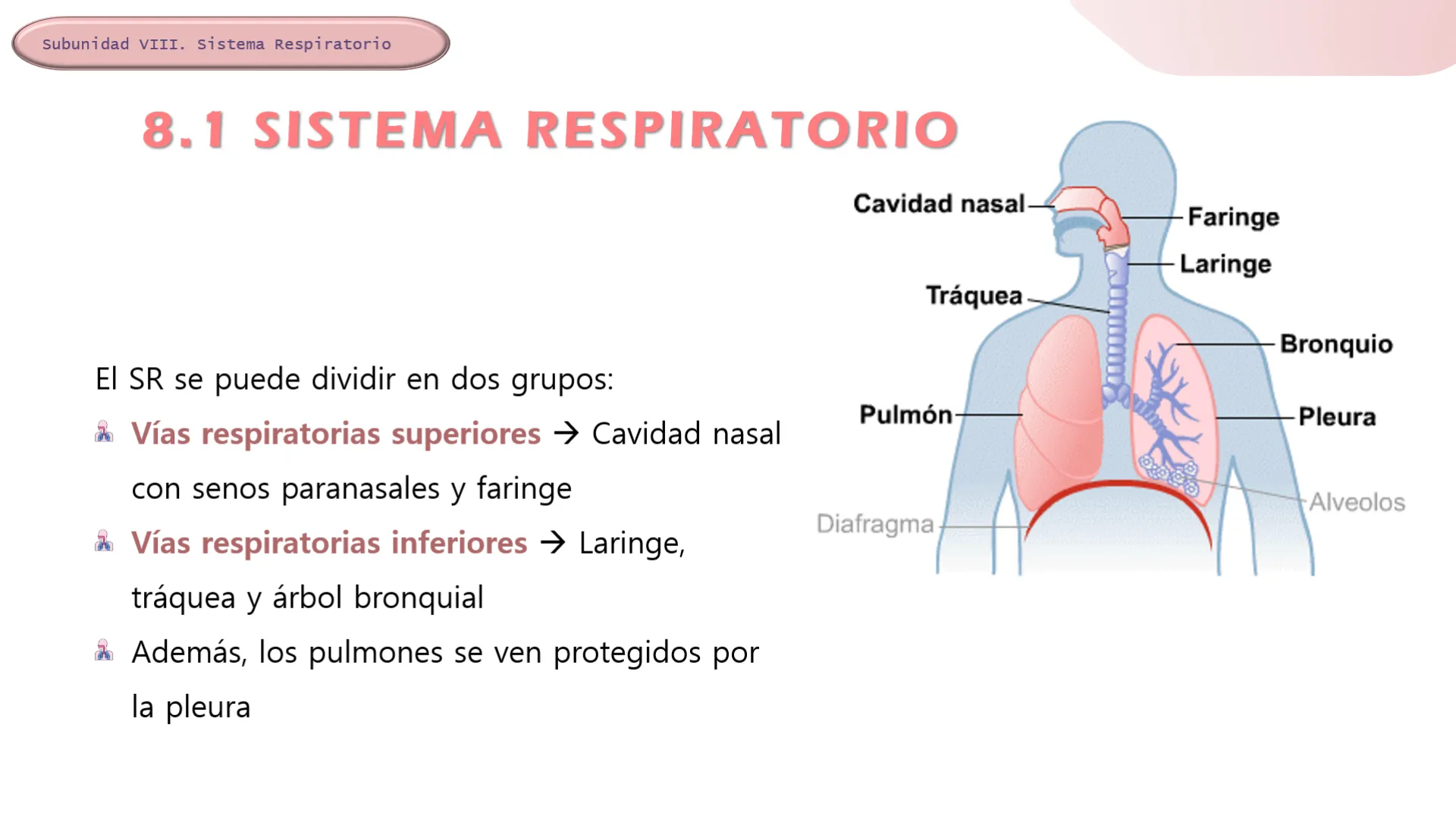

8.1 SISTEMA RESPIRATORIO

El SR se puede dividir en dos grupos:

• Vías respiratorias superiores > Cavidad nasal con senos paranasales y faringe
• Vías respiratorias inferiores > Laringe, tráquea y árbol bronquial

Además, los pulmones se ven protegidos por la pleura

Cavidad nasal Faringe Laringe Tráquea Bronquio Pulmón Pleura Diafragma Alveolos

Subunidad VIII. Sistema Respiratorio

8.2 VÍAS RESPIRATORIAS SUPERIORES

8.2.1 CAVIDAD NASAL

Techo. Formado por los huesos nasales, frontal, esfenoides y etmoides. d Piso. Formado por los huesos maxilar y palatinos. Pared medial (tabique nasal). Formada por la placa perpendicular del hueso etmoides, el hueso vomer y el cartílago septal. Pared lateral. Formada por los cornetes nasales superior, medio e inferior. Además, los huesos maxilar, esfenoides y palatino contribuyen a la pared lateral.

Etmoides Frontal Esfenoldes Nasal

Subunidad VIII. Sistema Respiratorio

8.2 Vías respiratorias superiores

8.2.2 SENOS PARANASALES

Seno frontal. Ubicado dentro del rostro, alrededor de la zona de la frente.

Seno etmoidal. Ubicado dentro del rostro, alrededor de la zona del puente de la nariz.

Seno esfenoidal. Ubicado en la profundidad en la cara, detrás de la nariz, situado en el cuerpo del esfenoides.

Seno frontal Seno etmoidal Seno maxilar Entrada del seno maxilar Seno esfenoidal Vista anterior Corte sagital

Seno maxilar. Ubicado dentro del rostro, alrededor de la zona de las mejillas.

Subunidad VIII. Sistema Respiratorio

8.2 Vías respiratorias superiores

8.2.3 FARINGE

Tubo muscular que actúa como el conducto para el aire, los alimentos y los líquidos, también ayuda en la formación del habla.

Anatomía de la faringe Encontramos 3 porciones:

• Nasofaringe. Conecta garganta y canales nasales
• Orofaringe. Es la parte central de la faringe que conecta con la cavidad oral
• Hipofaringe. Conecta con la laringe, es el acceso al esófago

Cavidad nasal Nasofaringe Cavidad oral Faringe Orofaringe Hipofaringe Hioides Laringe Esófago Tráquea Dr. Lorben López Rodrigues

Subunidad VIII. Sistema Respiratorio

8.3 VÍAS RESPIRATORIAS INFERIORES

8.3.1 LARINGE

En el cuello, sobre la abertura de la tráquea. Su función principal es evitar que los alimentos Anatomía de la laringe y los líquidos entren a la tráquea. Se encuentra a nivel de la tercera a sexta vértebra cervical en su posición normal.

Lengua Epiglotis Supraglotis Cuerdas vocales Laringe Glotis Subglotis Esófago Tráquea

Entre sus funciones principales se tiene:

• Conducción del aire
• Protección de las vías respiratorias
• Producción de sonido

Subunidad VIII. Sistema Respiratorio

8.3 Vías respiratorias inferiores

8.3.1 Laringe

En su composición podemos encontrar en su mayoría tejido cartilaginoso:

• s'a 3 impares: cricoides, tiroides y epiglotico
• 3 pares: aritenoides, corniculados y cuneiformes

hueso hioides membrana tiroidea- ligamento lateral tiroideo ligamento- medio tiroideo cuerno superior del cartílago tiroides incisión laríngea - nervio y arteria superior laringeo - línea oblicua cartílago tiroides .... músculo cricotiroideo ligamento- cricotiroideo medio cono elástico .cuerno inferior del cartílago tiroides cartílago cricoides ----- - ligamento cricotiroideo tráquea Epiglottis - Corniculate Cuneiform Arytenoid Thyroid Cricoid Anterior Lateral

Subunidad VIII. Sistema Respiratorio

8.3.2 TRÁQUEA

Se extiende desde el extremo distal de la laringe hasta su división en los dos bronquios primarios. Insertada en mediastino superior, donde se bifurca para dar inicio a los bronquios principales.

Situado a continuación del cartílago cricoides, con una longitud de hasta 13cm, constituido por una serie de semianillos cartilaginosos.

Anatomía de la tráquea

Laringe Cartílagos traqueales Tráquea Localización de la carina (Cresta interna) Raíz del pulmón derecho Raíz del pulmón izquierdo Bronquios primarios Tejido pulmonar Bronquios secundarios

Subunidad VIII. Sistema Respiratorio

8.3 Vías respiratorias inferiores

8.3.2 Tráquea

Sirve para conducir el aire, pero además contribuye a complementar la humidificación y el calentamiento iniciado en las vías respiratorias superiores.

Por sus secreciones, ayuda en la limpieza de las partículas del aire inspirado.

6.ª vértebra cervical Tráquea cervical 1.ª costilla Tráquea torácica Esternón

Se recubre en su interior por tejido epitelial, presenta musculatura lisa y posee glándulas propias que segregan moco y sebo.

Cartílago cricoidos 'echo - Istmo tiroideo A. carótida común izquierda N. recurrente izquierdo N. vago izquierdo = Cayado aórtico Bifurcación traqueal Bronquio principal izquierdo

Subunidad VIII. Sistema Respiratorio

8.3 Vías respiratorias inferiores

8.3.3 ÁRBOL BRONQUIAL

La tráquea se bifurca originando los bronquios principales derecho e izquierdo, los cuales penetran en los pulmones. El derecho es más corto, grueso y vertical que el izquierdo.

Cartilago tiroides - Cartilago cricoides Tráquea - 1 2 Lóbulo superior Lóbulo superior COD 3 3 Lóbulo medio 5 6 5 6 8 -Lóbulo inferior 9 9 7 7 10 10 65 Bronquio principal derecho 2 Bronquio principal izquierdo Lingula 8

Subunidad VIII. Sistema Respiratorio

8.3 Vías respiratorias inferiores

8.3.3 Árbol bronquial

Los bronquios terciarios generan ramificaciones de conducción (bronquiolos de conducción) conocidos como bronquiolos terminales.

Los alveolos pulmonares son la unidad estructural básica del intercambio gaseoso en pulmones.

Cartilago tiroides Cartilago cricoides Tráquea 2 1 2 Bronquio principal izquierdo Lóbulo superior 3 3 Lóbulo medio 1 Lingula 5 6 5 8 6 8 -Lóbulo - inferior 9 9 7 7 10 1 J 10 45 Bronquio principal derecho Lóbulo superior

Subunidad VIII. Sistema Respiratorio

8.4 PULMONES

Unidad estructural del Sistema Respiratorio. Son dos órganos simétricos, voluminosos y cónicos, que ocupan las zonas laterales del tórax. El pulmón derecho presenta 3 lóbulos y el izquierdo 2.

El espacio comprendido entre los dos pulmones se conoce como MEDIASTINO.

Fisura horizontal Fisura oblicua Lóbulo superior Lóbulo superior Lóbulo medio Incisura cardiaca Lóbulo inferior Lóbulo inferior Língula Fisura oblicua

8.4 Pulmones

Subunidad VIII. Sistema Respiratorio

Cada pulmón posee:

• Un vértice superior, que va por encima de la primer costilla hacia el interior de la raíz del cuello.
• Una base, que se apoya en la cúpula homolateral del diafragma.
• Dos o tres lóbulos, con una o dos fisuras.
• Tres caras. o Cara costal. o Cara mediastínica. o Cara diafragmática.

CARA COSTAL CARA MEDIASTÍNICA CARA DIAFRAGMÁTICA

• Tres bordes. o Anterior. Las caras costal y mediastinica se unen anteriormente o Inferior. Delimita la cara diafragmática o Posterior. Las caras costal y mediastínica se unen posteriormente.

Subunidad VIII. Sistema Respiratorio

Tráquea Bronquio principal izquierdo Bronquio lobular superior derecho («eparterial») Bronquio lobular superior izquierdo Bronquio lobular Bronquio lobular inferior izquierdo Árbol < medio derecho Bronquio segmentario Pomom derecho Pulmón izquierdo (A) Vista anterior Bronquio lobular inferior derecho Vista anterior (E) · · · Hilio del pulmón Ant. Med. Lat. Post. Vista inferior Premtin izquierdo Pulmón derecho Vista lateral Vista medial (B) Vista posterior (C) Pulmón derecho muitos del pulmón derecho Lóbulos del pulmón izquierdo Latbulo superior Lóbulo superior Apical Apical Posterior ** Posterior Anterior Superior Labulo medio lingular Lateral Inferior Medial lingular Labulo inferior Lóbulo inferior Superior Superior Basal anterior Basal anterior * Basal medial Basal medial Basal lateral Basal lateral Basal posterior Basal posterior Post. Vista medial Vista lateral Vista inferior cuentemente combinado en un segmento apicoposterior menudo combinado en un segmento basal anteromedial (D) Pulmón izquierdo Cavidad pulmonar. Revestida por membrana pleural, cuya función es cubrir la superficie externa de los pulmones. Hilio. Raíz pulmonar, entran y salen vasos comunicantes entre corazón y pulmón. Ant. Med. Lat. 8.4 Pulmones Bronquio principal derecho bronquial Anterior

Subunidad VIII. Sistema Respiratorio

8.4 Pulmones

Respiración externa. La sangre capta oxígeno de la atmósfera y elimina dióxido de carbono producido en el metabolismo celular.

Respiración Externa Interna

Respiración pulmonar Respiración tisular

Respiración interna. Intercambio de gases entre las células y la sangre.

Subunidad VIII. Sistema Respiratorio

8.5 PLEURA

Pleura Parietal Pleura Visceral . Pulmón Derecho Espacio Pleural Cavidad Pleural 2020 Jessica Angelini

Doble membrana serosa que envuelve a los pulmones en los espacios pleuropulmonares y permiten su desplazamiento durante los movimientos respiratorios.

Subunidad VIII. Sistema Respiratorio

8.5 Pleura

Visceral pleura Parietal pleura

Son membranas protectoras que revisten los pulmones. Cada pleura presenta una capa visceral, en contacto con el pulmón, y una capa parietal, que tapiza la pared torácica, entre las dos pleuras se encuentra la cavidad pleural que contiene líquido seroso pleural, que lubrica estas zonas y permiten que cada parte se extienda de manera suave en la respiración.

Subunidad VIII. Sistema Respiratorio

8.5 Pleura

Presión atmosférica 760 mm Hg Pleura parietal 0 Pleura visceral Presión transpulmonar 760 mm Hg - 756 mm Hg = 4 mm Hg 0 Cavidad pleural Presión intrapleural: 756 mm Hg Pared torácica Pulmón O Presión intralveolar: 760 mm Hg Diafragma

Subunidad VIII. Sistema Respiratorio

8.6 BARRERA HEMATO-AÉREA

Región más estrecha dentro de los alveolos pulmonares. Aquí se genera la hematosis, con la eliminación del dióxido de carbono en intercambio por oxígeno.

CONCEPTO Sinónimos: alveolo-capilar, hemato-gaseosa, hemática-alveolar, sangre-aire Barrera entre la sangre capilar y el aire alveolar

• Surfactante (fosfolípido elaborado por neumocitos tipo II, evita que el alveolo colapse)

ESTRUCTURA GENERAL

• Neumocitos tipo I (células epiteliales planas, núcleo ovalado, en citoplasma se produce la difusión de gases)
• Epitelio alveolar con membrana basal
• Intersticio
• Endotelio capilar con membrana basal

IMPORTANCIA Intercambio de gases, O2 de la luz alveolar y eliminar CO2 de la luz capilar
