Dimensionamento Cavi Elettrici

Cerca prodotti su Campoelettrico.it

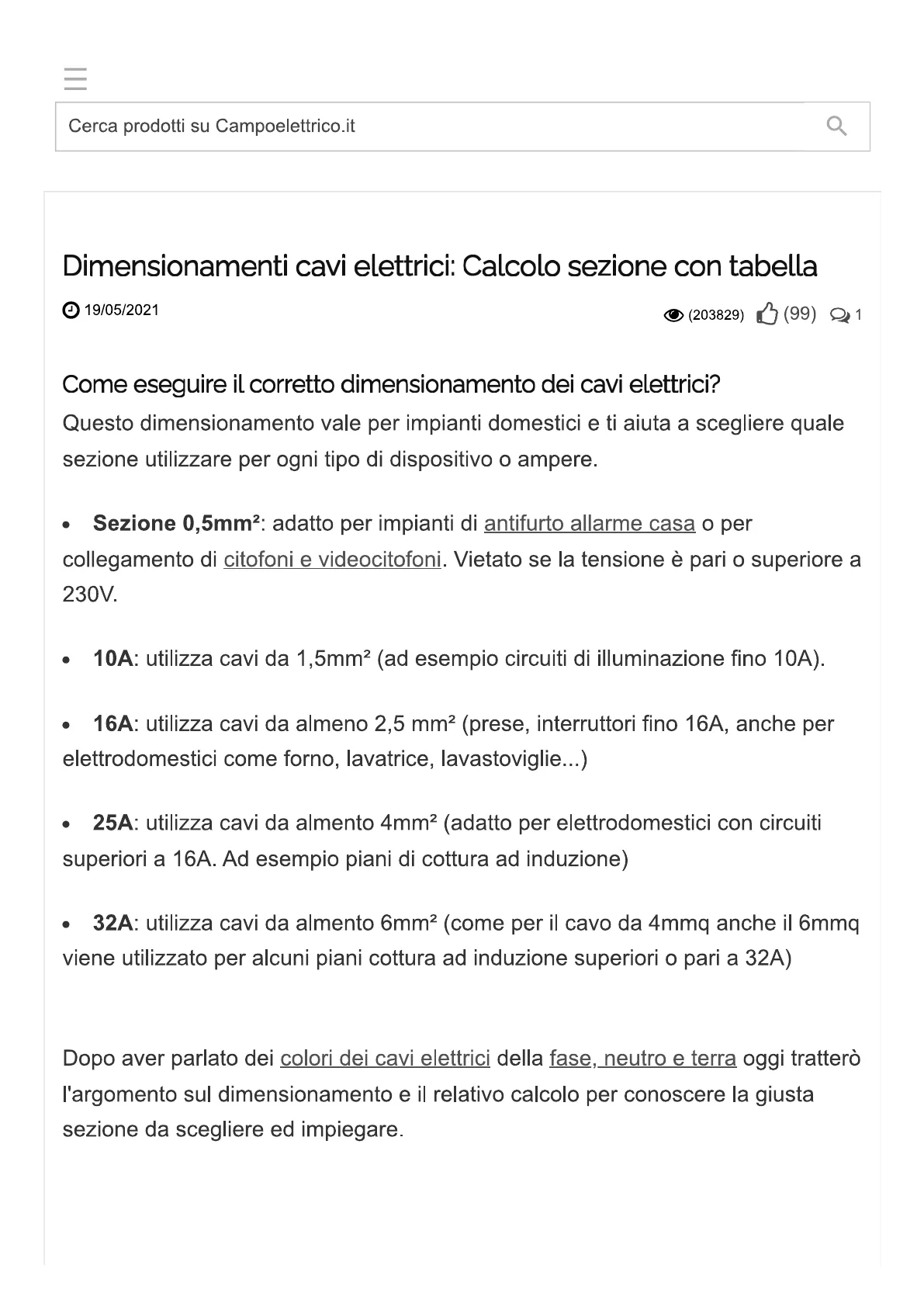

Dimensionamenti cavi elettrici: Calcolo sezione con tabella 19/05/2021 (203829) (99) Q1

Come eseguire il corretto dimensionamento dei cavi elettrici? Questo dimensionamento vale per impianti domestici e ti aiuta a scegliere quale sezione utilizzare per ogni tipo di dispositivo o ampere.

Sezione 0,5mm2: adatto per impianti di antifurto allarme casa o per collegamento di citofoni e videocitofoni. Vietato se la tensione è pari o superiore a 230V.
10A: utilizza cavi da 1,5mm2 (ad esempio circuiti di illuminazione fino 10A).
16A: utilizza cavi da almeno 2,5 mm2 (prese, interruttori fino 16A, anche per elettrodomestici come forno, lavatrice, lavastoviglie ... )
25A: utilizza cavi da almento 4mm2 (adatto per elettrodomestici con circuiti superiori a 16A. Ad esempio piani di cottura ad induzione)
32A: utilizza cavi da almento 6mm2 (come per il cavo da 4mmq anche il 6mmq viene utilizzato per alcuni piani cottura ad induzione superiori o pari a 32A)

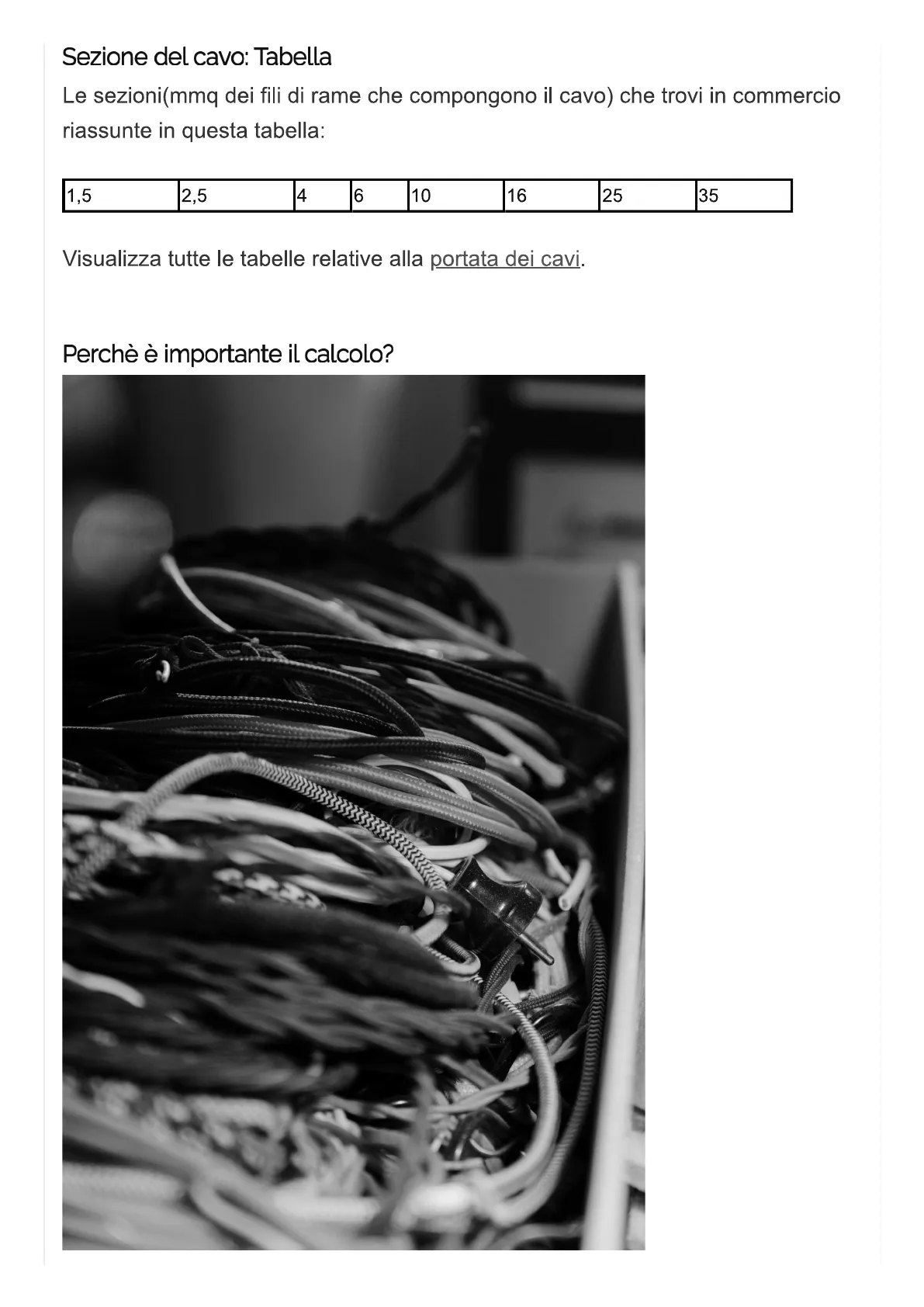

Dopo aver parlato dei colori dei cavi elettrici della fase, neutro e terra oggi tratterò l'argomento sul dimensionamento e il relativo calcolo per conoscere la giusta sezione da scegliere ed impiegare.Sezione del cavo: Tabella

Le sezioni(mmq dei fili di rame che compongono il cavo) che trovi in commercio riassunte in questa tabella:

1,5 2,5 4 6 10 16 25 35

Visualizza tutte le tabelle relative alla portata dei cavi.

Importanza del Calcolo della Sezione

Perchè è importante il calcolo?A seconda di quanti fili di rame saranno presenti nel cavo potrai ottenere una sezione più o meno estesa. Da qui puoi facilmente intuire che più grande sarà la sezione e maggiore potrà essere la quantità di corrente che attraverserà la linea elettrica, con conseguente minor perdita di energia lungo il tragitto, aumentandone l'efficienza e diminuendo il consumo. Inoltre il giusto dimensionamento duante la progettazione dell'impianto elettrico preveniene rischi di cortocircuiti ed incendi perchè nel caso in cui la sezione fosse troppo piccola per effetto Joule si svilupperebbe un calore eccessivo sui conduttori. Oltre ad una maggior produzione di CO2 dannosa per il clima.

Puoi acquistare i cavi elettrici su Campoelettrico.it.

Metodi di Calcolo per il Dimensionamento

Come calcolarli? Per il corretto dimensionamento puoi utilizzare uno fra i seguenti metodi:

Metodo della portata: ovvero la corrente massima tollerata.
Metodo della caduta di tensione massima ammissibile.

Dovrai rispettare entrambi i criteri poichè attraverso un metodo dimensionerai la giusta sezione per il campo di applicazione necessaria(impianti trifase o monofase, mentre con il successivo metodo potrai effettuare una verifica. Nelle linee elettriche di lunghezza standard(quelle degli impianti elettrici civili ad esempio) le cadute di tensione sono pressochè inesistenti e dovrai dimensionare il cavo per la sua portata.Nelle lunghe linee elettriche invece nel calcolo dovrà essere considerata anche la caduta di tensione che potrebbe verificarsi, verificando poi con il metodo di portata se la corrente che attraversa il conduttore sia inferiore alla portata del cavo stesso.

Dimensionamento con Caduta di Tensione

Dimensionamento con caduta di tensione . È necessario conoscere la potenza della corrente che circola all'interno del tuo impianto elettrico. . Si calcola la possibile caduta di tensione ammissibile, calcolando la giusta sezione, leggermente superiore al risultato del nostro calcolo. Identificata la sezione del nostro cavo si calcola la caduta di tensione realistica e nel caso dovesse essere superiore a quella ammessa, sarà necessario incrementare la sezione.

Dimensionamento con Portata

Dimensionamento con portata . Come nel primo caso dovrai sapere la potenza della corrente che circola nella tua linea elettrica. . In questo caso dovrai conoscere anche il tipo di cavo necessario, l'isolante, la posa ed il numero di cavi nella conduttura comune. . Prendendo il dato della corrente circolante nella linea si sceglie una sezione di portata leggermente superiore, consultando le relative tabelle di portata dei cavi. · Calcolata la giusta sezione dovrai effettuare una verifica le sua portata. Se sarà inferiore dovrai aumentare la sezione.

Curiosità sulla Resistenza dei Cavi

Curiosità: Attraverso la legge di Ohm possiamo affermare che minore sarà la resistenza generata, più efficiente sarà il cavo nel condurre energia. La formula è R = K*L/S Dove R indica la resistenza, L la lunghezza del cavo, S le sezione in mmq e K la resistività del conduttore(materiale spesso rame). L'unità di misure è Ohm/metro.

(203829) (99) 21
