Introducción al Sistema Respiratorio

Universidad
Europea
ANATOMÍA DEL
SISTEMA
RESPIRATORIO
Ve más alláue
Universidad
Europea

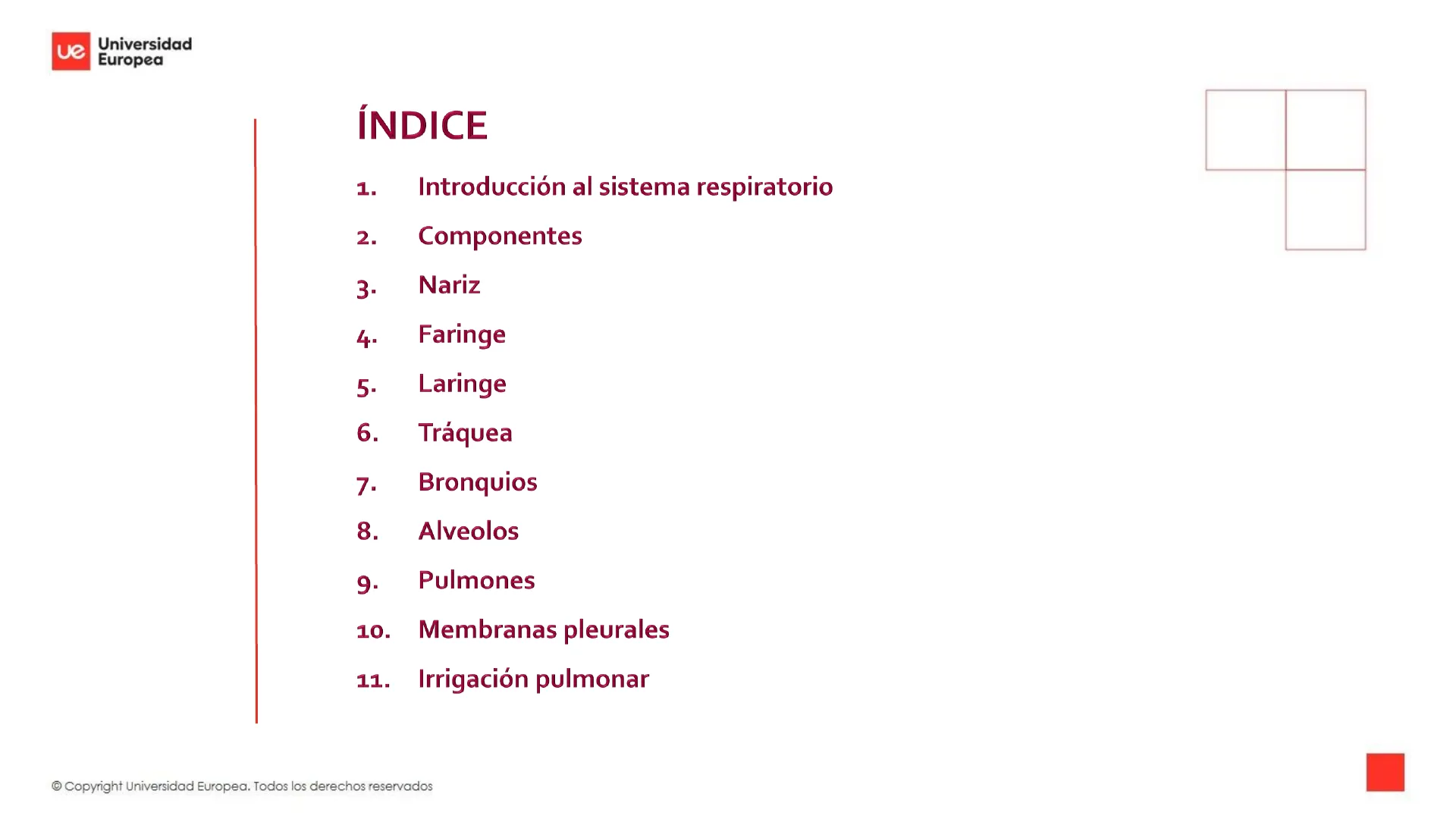

ÍNDICE

1. Introducción al sistema respiratorio
2. Componentes
3. Nariz
4. Faringe
5. Laringe
6. Tráquea
7. Bronquios
8. Alveolos
9. Pulmones
10. Membranas pleurales
11. Irrigación pulmonar

@ Copyright Universidad Europea. Todos los derechos reservadosue
Universidad
Europea

¿Qué es el Sistema Respiratorio?

1. Introducción al sistema respiratorio
¿Qué es el sistema respiratorio?
El sistema respiratorio es la red de órganos y tejidos
que nos ayudan a respirar. Incluye las vías
respiratorias, los pulmones y los vasos sanguíneos. Los
músculos que impulsan los pulmones también forman
parte del sistema respiratorio. Estas partes trabajan
juntas para mover oxígeno por todo el cuerpo y
eliminar gases residuales como el dióxido de carbono.
The Respiratory System
frontal sinus
sphenoidal sinus
nasal conchae
nasal cavity
nose
pharynx
larynx
trachea
alveoli
bronchus
bronchioles
right lung
left lung
diaphragm
@ Copyright Universidad Europea. Todos los derechos reservadosue
Universidad
Europea

Funciones del Sistema Respiratorio

1.
Introducción al sistema respiratorio
¿Qué hace el sistema respiratorio?
El sistema respiratorio tiene muchas funciones. Además de ayudarte a inhalar (inhalar) y exhalar
(exhalar), el sistema respiratorio:

• Te permite hablar y percibir olores.
• Calienta el aire para que coincida con la temperatura corporal y lo hidrata hasta el nivel de humedad que tu
  cuerpo necesita.
• Proporciona oxígeno a las células de su cuerpo.
• Elimina los gases residuales del cuerpo, incluido el dióxido de carbono, cuando exhala.
• Protege las vías respiratorias de sustancias nocivas e irritantes.
• Participa en la regulación del pH (concentración de H+) con la "compensación pulmonar".

@ Copyright Universidad Europea. Todos los derechos reservadosue
Universidad
Europea

Funciones del Aparato Respiratorio

1. Introdución al sistema respiratorio
Nariz
Cavidad nasal
Faringe
Laringe
Tráquea
Bronquio principal
derecho
Pulmones
FUNCIONES DEL APARATO RESPIRATORIO

1. Interviene en el intercambio gaseoso: capta O2 para
   llevarlo a las células del organismo y elimina el Co
   producido por ellas.
2. Ayuda a regular el PH sanguíneo.
3. Contiene receptores para el sentido del olfato, filtra
   el aire inspirado, produce sonidos (fonación) y excreta
   pequeñas cantidades de agua y calor.
   Principios de Anatomía y Fisiología
   Tortora, Derrikson. 13º ed. Booksmedicos.org

@ Copyright

1. Intercambio gaseoso
2. Regulación del pH
3. Protección contra patógenos
4. Fonaciónue

Componentes del Sistema Respiratorio

Universidad
Europea
2. Componentes del SR
¿Cuáles son las partes del sistema respiratorio?
El sistema respiratorio tiene muchas partes diferentes que trabajan juntas para ayudarnos a respirar.
Cada grupo de órganos tiene muchos componentes separados. Las vías respiratorias llevan aire a los
pulmones. Son un sistema complejo que incluye:

• Boca y nariz: Aberturas que introducen aire del exterior del cuerpo hacia el sistema
  respiratorio.
• Senos paranasales: áreas huecas entre los huesos de la cabeza que ayudan a regular la
  temperatura y la humedad del aire que inhala.
• Faringe (garganta): tubo que lleva aire desde la boca y la nariz hasta la tráquea.
• Tráquea: Pasaje que conecta la garganta y los pulmones.
• Tubos bronquiales: tubos en la parte inferior de la tráquea que se conectan a cada pulmón.
• Pulmones: dos órganos que extraen oxígeno del aire y lo pasan a la sangre.
  Upper respiratory tract
  Nasal cavity
  Pharynx
  Larynx
  Lower respiratory tract
  Trachea
  Primary bronchi
  Lungs
  @ Copyright Universidad Europea. Todos los derechos reservadosue
  Universidad
  Europea

Músculos y Huesos del Sistema Respiratorio

2. Componentes del SR
¿Cuáles son las partes del sistema respiratorio?
Desde los pulmones, el torrente sanguíneo transporta oxígeno a todos los órganos y otros tejidos.
Los músculos y huesos ayudan a mover el aire que respiramos hacia adentro y hacia afuera de los
pulmones. Algunos de los huesos y músculos del sistema respiratorio incluyen:

• Diafragma: Músculo que ayuda a los pulmones a aspirar aire y
  expulsarlo.
• Costillas: Huesos que rodean y protegen los pulmones y el corazón.
  trachea
  bronchus
  bronchioles
  ribs
  lung
  (inside
  view)
  - lung
  rib
  (cut away)
  diaphragm
  @ Encyclopædia Britannica, Inc.
  @ Copyright Universidad Europea. Todos los derechos reservadosue
  Universidad
  Europea

Otros Componentes del Sistema Respiratorio

2. Componentes del SR
¿Cuáles son las partes del sistema respiratorio?
Cuando exhalamos, la sangre elimina dióxido de carbono y otros desechos del cuerpo. Otros
componentes que actúan con los pulmones y los vasos sanguíneos incluyen:

• Alvéolos: pequeños sacos de aire en los pulmones donde tiene lugar el
  intercambio de oxígeno y dióxido de carbono.
• Bronquiolos: Pequeñas ramas de los bronquios que conducen a los alvéolos.
• Capilares: vasos sanguíneos en las paredes de los alvéolos que mueven
  oxígeno y dióxido de carbono.
• Lóbulos pulmonares: Secciones de los pulmones: tres lóbulos en el pulmón
  derecho y dos en el pulmón izquierdo.
• Pleura: sacos delgados que rodean cada lóbulo pulmonar y separan los
  pulmones de la pared torácica.
  @ Copyright Universidad Europea. Todos los derechos reservadosue
  Universidad
  Europea

Componentes Adicionales del Sistema Respiratorio

2. Componentes del SR
¿Cuáles son las partes del sistema respiratorio?
Otros componentes del sistema respiratorio son:

• Cilios: pequeños "pelos" que se mueven en forma de ondas para filtrar el polvo y otros irritantes de
  las vías respiratorias.
• Epiglotis: colgajo de tejido en la entrada de la tráquea que se cierra al tragar para mantener los
  alimentos y líquidos fuera de las vías respiratorias.
• Laringe (laringe): órgano hueco que nos permite hablar y emitir sonidos cuando el aire entra y sale.
  Epiglottis
  Vocal cords
  Epiglottis
  NADA.M.
  Cartilage
  Trachea
  (Wind pipe)
  @ Copyright Universidad Europea. Todos los derechos reservadosue
  Universidad
  Europea

Componentes Funcionales y Anatómicos del Sistema Respiratorio

2. Componentes del SR
Funcionales
Anatómicos
Sistema de conducción
conducir, filtrar,
humidificar y
calentar el aire que
entra en los pulmones
Porción
respiratoria
(intercambio
gaseoso)
Tracto
respiratorio superior
Tracto
respiratorio inferior
Nariz, faringe,
laringe, tráquea,
bronquios,
bronquiolos
terminales
Bronquiolos
respiratorios, ductos
alveolares, sacos
alveolares, alveolos
Nariz
Boca
Faringe
Senos
paranasales
Laringe
Tráquea
Bronquios
Pulmones
Principios de Anatomía y Fisiología
Tortora, Derrikson. 13º ed. Booksmedicos.org
@ Copyright Universidad Europea. Todos los derechos reservadosue
Universidad
Europea

Nariz

Anatomía Externa de la Nariz

3. Nariz
3. 1. Anatomía externa
La nariz es un órgano especializado en la entrada del sistema respiratorio que consta de una
porción externa visible (nariz externa) y una porción interna dentro del cráneo llamada cavidad
nasal (nariz interna).
La nariz externa es la porción de la nariz visible en la cara y consiste en una estructura de soporte
de hueso y cartílago hialino cubierta de músculo y piel y revestida por una membrana mucosa.
Las estructuras interiores de la nariz externa tienen tres funciones:

1. Calentar, humedecer y filtrar el aire entrante.
2. Detectar estímulos olfativos
3. Modificar las vibraciones del habla a medida que pasan
   a través de las grandes y huecas cámaras de resonancia.
   @ Copyright Universidad Europea. Todos los derechos reservadosue
   Universidad
   Europea

Marco Óseo y Cartilaginoso de la Nariz

3. Nariz
3. 1. Anatomía externa
Marco óseo:

• Hueso frontal
• Huesos nasales
• Maxilar
  Cartílago alar
  Marco cartilaginoso:
• Cartilagos nasales laterale
• Cartilago septal
• Cartílago alar
  Marco óseo:
  Hueso frontal
  Huesos nasales
  Marco cartilaginoso:
  Maxilar
  Cartílagos nasales laterales
  Cartílago septal
  Tejido conectivo fibroso
  denso y tejido adiposo
  Principios de Anatomía y Fisiología
  Tortora, Derrikson. 13º ed. Booksmedicos.org
  Cuando el aire pasa a través de la nariz, se calienta, se
  filtra, se humedece y se registra el sentido del olfato.
  @ Copyright Universidad Europea. Todos los derechos reservadosue
  Universidad
  Europea

Anatomía Interna de la Nariz: Cavidad Nasal

3. Nariz
3. 2. Anatomía interna

• La parte interna de la nariz se llama cavidad nasal.
• La cavidad nasal, en su parte anterior, vestíbulo, se
  continúa con la porción externa de la nariz y en su
  parte posterior con la faringe, a través de las narinas
  internas o coanas.
• Los senos paranasales, que drenan moco, y los
  conductos nasolagrimales, que transportan las
  lágrimas, desembocan en la cavidad nasal.
• El septo nasal divide la cavidad en una parte derecha
  y otra izquierda
  Plano
  parasagital
  Superior
  Medio
  Seno frontal
  Meatos -
  nasales
  Inferior
  Hueso frontal
  Epitelio olfatorio
  Hueso esfenoides
  Seno esfenoidal
  Superior
  Narina interna
  Medio
  Amígdala faríngea
  Inferior
  NASOFARINGE
  Vestíbulo nasal
  Desembocadura de
  Maxilar
  la trompa auditiva
  Narina
  Úvula
  Cavidad oral
  Amígdala palatina
  Fauces
  Hueso palatino
  Lengua
  BUCOFARINGE
  Paladar blando
  Amígdala lingual
  Epiglotis
  Mandíbula
  Hueso hioides
  LARINGOFARINGE
  Pliegue ventricular
  (cuerda vocal falsa)
  Pliegue vocal (cuerda
  vocal verdadera)
  Regiones de la faringe
  Esófago
  Laringe
  Cartílago tiroides
  Bucofaringe
  Cartílago cricoides
  Laringofaringe
  Glándula tiroides
  Nasofaringe
  2
  Tráquea
  (b) Corte parasagital del lado izquierdo de la cabeza y el cuello
  Principios de Anatomía y Fisiología
  Tortora, Derrikson. 13º ed. Booksmedicos.org
  @ Copyright Universidad Europea. Todos los derechos reservados
  que muestra las estructuras ósea y cartilaginosa
  Cornete
  nasalue
  Universidad
  Europea

Estructura de la Cavidad Nasal

3. Nariz
3. 2. Anatomía interna: cavidad nasal
La cavidad nasal tiene:

• Pared lateral o externa
• Suelo
• Techo
• Pared interna o medial (septo nasal)
  . Aberturas (narinas internas o coanas y
  narinas externa).
  @ Copyright Universidad Europea. Todos los derechos reservadosue
  Universidad
  Europea

Pared Lateral de la Cavidad Nasal

3. Nariz
3. 2. Anatomía interna: cavidad nasal
Pared lateral:
La forman los huesos:

• Maxilar
• Lagrimal
• Etmoides (cornetes superior y medio)
• Palatino
• Cornetes nasales inferiores
  A
  Frontal process of maxilla
  Lacrimal bone
  Superior concha
  Middle concha
  Uncinate process of ethmoid
  Nasal bone
  Lateral process of
  septal cartilage
  Major alar cartilage
  Medial pterygoid plate of
  sphenoid bone
  Minor alar cartilage
  Perpendicular plate
  of palatine bone
  -Inferior concha
  ler. Drake et al: Gray's Anatomy for Students - www.studentconsult.com
  Seno frontal
  HUESO ETMOIDES:
  Crista galli
  Foramen olfatorio
  Placa cribiforme
  Cornete nasal superior
  Cornete nasal medio
  Crista galli
  Órbita derecha
  Masa lateral
  Placa
  perpendicular
  Vómer
  Cornete nasal
  inferior
  Principios de Anatomía y Fisiología
  Tortora, Derrikson. 13º ed. Booksmedicos.org
  @ Copyright Universidad Europe
  Cornete nasal inferior
  Hueso palatino
  Maxilar superior
  Cornete nasal
  medio
