Stampaggio dei metalli: processo e vantaggi, IED Presentazione

Stampaggio

Luca Scioletti IED2 Stampaggio

• Stampaggio o pressatura è il processo di posizionamento di lamiera piana in forma di fogli o bobine in una pressa di stampaggio in cui una superficie di utensile e matrice forma il metallo in una forma netta.

Stampaggio vs forgia:

• Costi variabili notevolmente ridotti.
• Parti meno forti
• Qualità abbastanza buona.

IED3

Processo di Stampaggio a freddo

male mould sheet metal clamping rings female mould IED4

Stampaggio

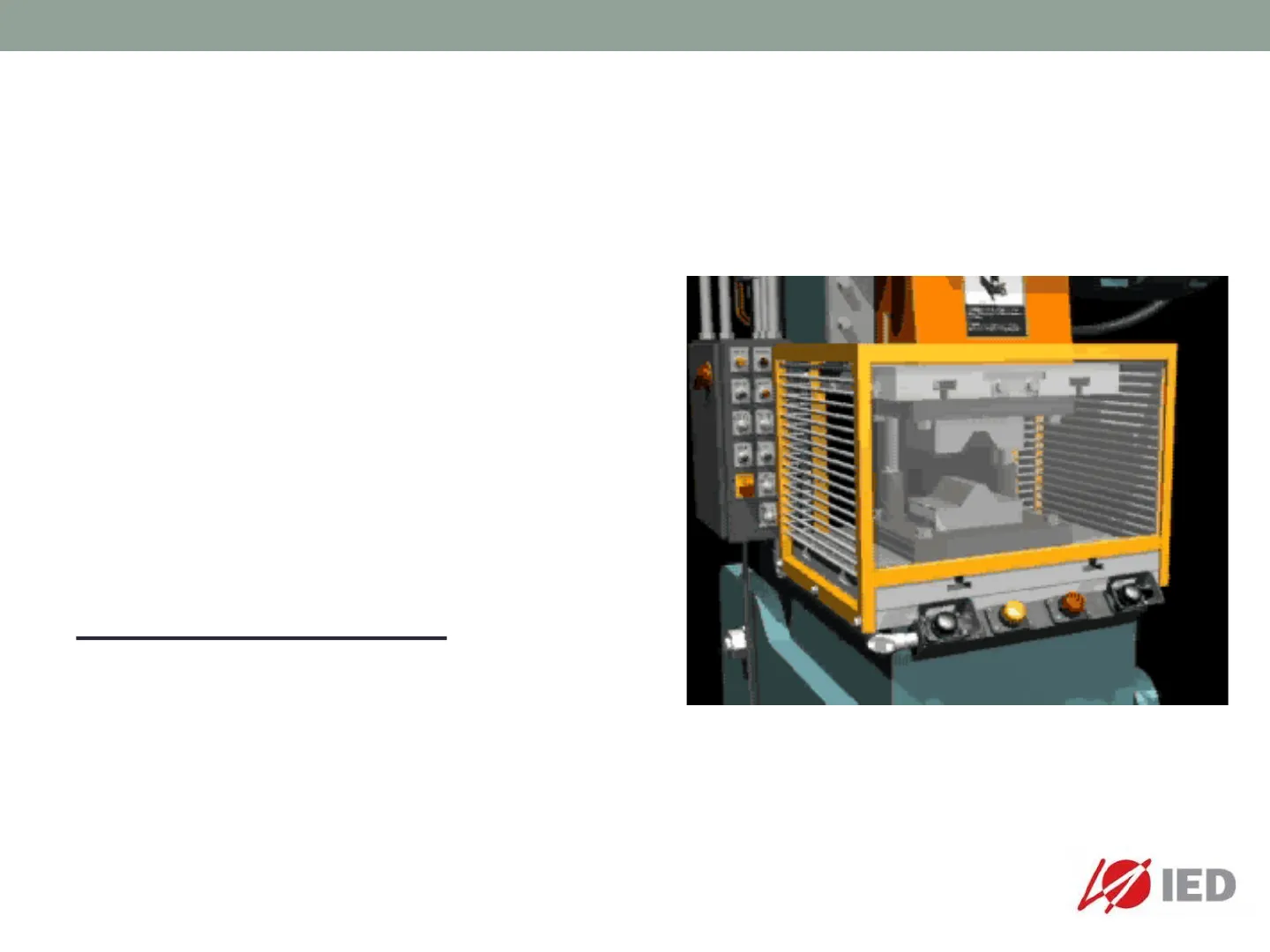

• Stampaggio potrebbe essere un'operazione a singolo stadio in cui ogni tratto della pressa produce la forma desiderata sulla parte in lamiera.
• Le operazioni a più stadi avvengono attraverso una serie di fasi.

Materiale: metalli, polistirolo altri materiali. La stampa viene solitamente eseguita su lamiere fredde. IED5

Processo di Stampaggio a caldo

ITC Unloading Robotic Arm Robotic Arm Blanks Furnace Stamping and Quenching IED6

Stampati tipici nell'automotive

.. 0 IED7

Stampati tipici nell'automotive Video

Video car factory cutting, stamping, welding, assembly, etc 6 min MUS SUBENG https://www.youtube.com/watch?v=hw9JrjsPhT8 IED8

Stampati tipici nell'automotive LFC

L F C IED9

Stampaggio progressivo

Lo stampaggio progressivo è una combinazione dei metodi di stampaggio eseguiti con una serie di stampi in fila attraverso i quali una striscia del materiale passa un gradino alla volta. Video 1 min (put MUTE) https://www.youtube.com/watch?v=GldF3sOeoAg 6 TTTT 13769 IED10

Stampaggio progressivo lavorazione

• Lo stampaggio progressivo è un metodo di lavorazione dei metalli che può comprendere punzonatura, coniatura, piegatura e molti altri modi di modificare la materia prima metallica, combinata con un sistema di alimentazione automatica.
• Il sistema di alimentazione spinge una striscia di metallo (mentre si srotola da una bobina) attraverso tutte le stazioni di uno stampo progressivo. Ogni stazione esegue una o più operazioni fino a quando viene creata una parte finita. La stazione finale è un'operazione di tranciatura, che separa la parte finita dal nastro trasportatore. Il nastro trasportatore, insieme al metallo che viene perforato nelle precedenti operazioni, viene trattato come rottame metallico.

IED11

Tipico Stampo Automobilistico

SYAP. ___ D12

Stampo con carrello trasversale

Stampo a iniezione per la produzione di plastica con sottosquadro laterale. IED13

Stampo con colonna inclinata

Semistampi con colonna inclinata per movimento di estrazione laterale a guancia e due carrelli trasversali. 7 2 2 O Machanical actuators mechanism 1min mute https://www.youtube.com/watch?v=xFNQ0xVUydY All actuators explanation 4min ENG https://www.youtube.com/watch?v= Ayu6tcsQ60&t=1s IED14

Stampo con lifter

Logica di funzionamento dei lifter negli stampi per oggetti in plastica: · formano sottosquadri · rilasciano lentamente il pezzo nella fase di estrazione Cavity Ejector pin Part Lifter Core Ejector plate (a) (b) (c) Mold closed Mold opened: relative motion of cavity Part ejected as lifter retracts Lifter mold action 2 min MUS ENG https://www.youtube.com/watch?v=Sm4rfHFAAn0 Lifter mold action 1 min mute https://www.youtube.com/watch?v=wN-SfeiyPy8 IED15

Operazioni di stampaggio

Lo stampaggio comprende una varietà di processi di lavorazione della lamiera, come la punzonatura con una pressa, tranciatura, goffratura, piegatura, flangiatura e coniatura Video Stamping Operations 6 min https://www.youtube.com/watch?v=Rn31IEOKgQ8 Embossing Imbutitura Flangiatura Piegatura Allungamento Coniatura Debossing Improntatura Arricciamento Orlo Riduzione Strozzatura Stiratura IED16

Operazioni di stampaggio: Piegatura e Flangiatura

Piegatura: il materiale è deformato o piegato lungo una linea retta. Flangiatura: il materiale viene piegato lungo una linea curva per formare una flangia Video Roll Flanging 30 sec https://www.youtube.com/watch?v=aLx-I6Umkc8 Flanging machine stamping 1 min Noise https://www.youtube.com/watch?v=T09ebdxyk5g . Embossing o imbutitura in rilievo - creare un disegno tridimensionale o rialzato di una superficie piatta che lavora sul retro del metallo per formare un disegno in rilievo sul davanti. Il debossing o improntatura sono usati per affinare il disegno sul fronte dell'opera affondando il metallo. Video Embossing/Debossing 1 min https://www.youtube.com/watch?v=bs6bw 62pb4 DEBOSS EMBOSS17

Operazioni di stampaggio: Coniatura e Imbutitura

Coniatura - un motivo è compresso o schiacciato nel materiale. Tradizionalmente usato per fare monete. Imbutitura: l'area della superficie di uno sbozzato viene allungata in una forma alternativa tramite flusso di materiale controllato. Allungamento: l'area della superficie di una lamiera è aumentata dalla tensione, senza movimento verso l'interno del bordo. Spesso utilizzato per realizzare parti di carrozzeria lisce. Stiratura: il materiale viene schiacciato e ridotto di spessore lungo una parete verticale. Utilizzato per lattine per bibite e bossoli per cartucce di munizioni. Riduzione / Strozzatura- utilizzato per ridurre gradualmente il diametro dell'estremità aperta di una nave o di un tubo. Curling(arricciamento) o bordatura: materiale deformabile in un profilo tubolare. I cardini della porta sono un esempio comune. Orlo - piegando un bordo su se stesso per aggiungere spessore. I bordi delle porte delle automobili sono solitamente orlati Video Seaming 1 min https://www.youtube.com/watch?v=mewIDiXvBZU IED
