Sistemas de Apuntalamiento en Construcción

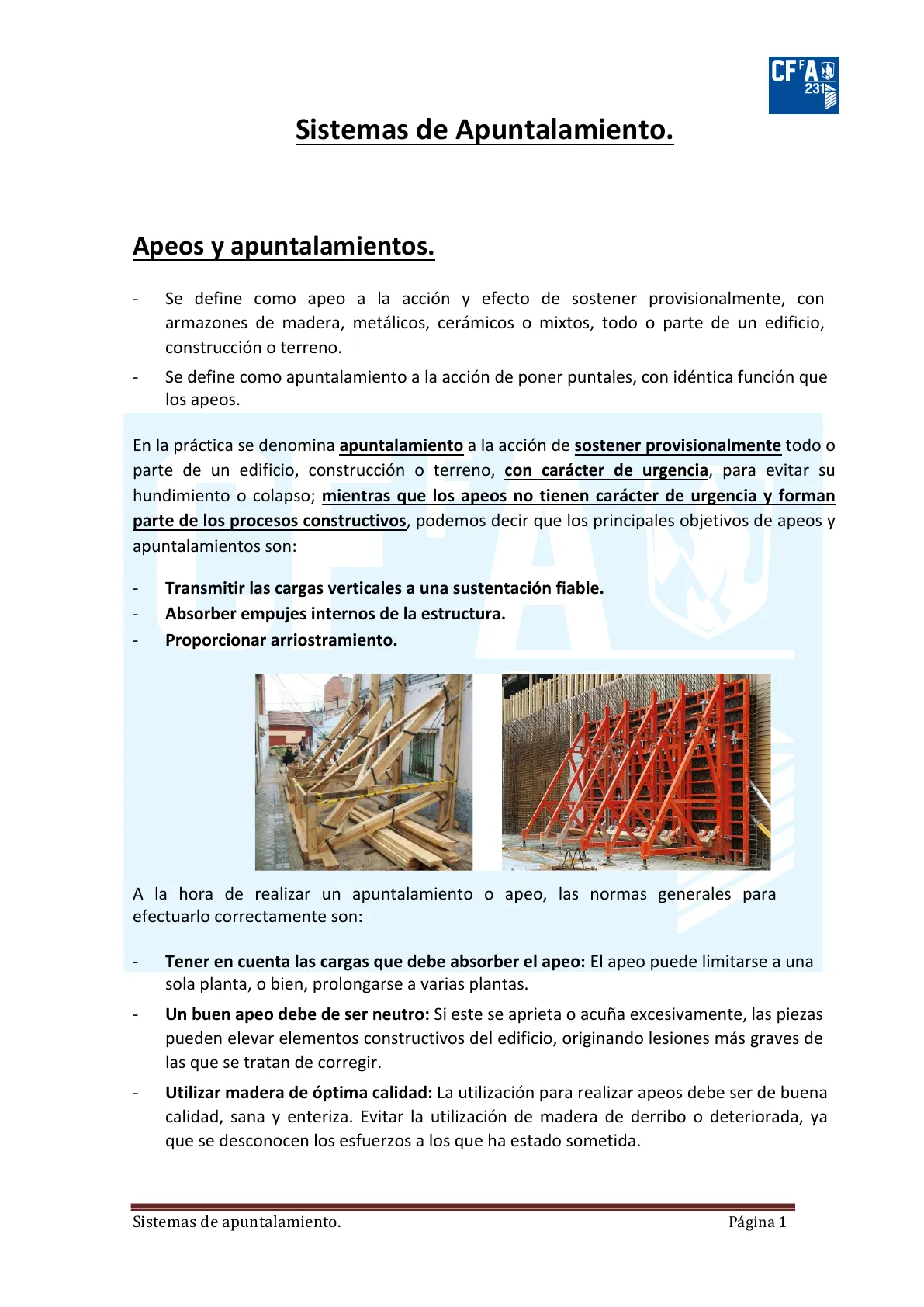

Definición de Apeos y Apuntalamientos

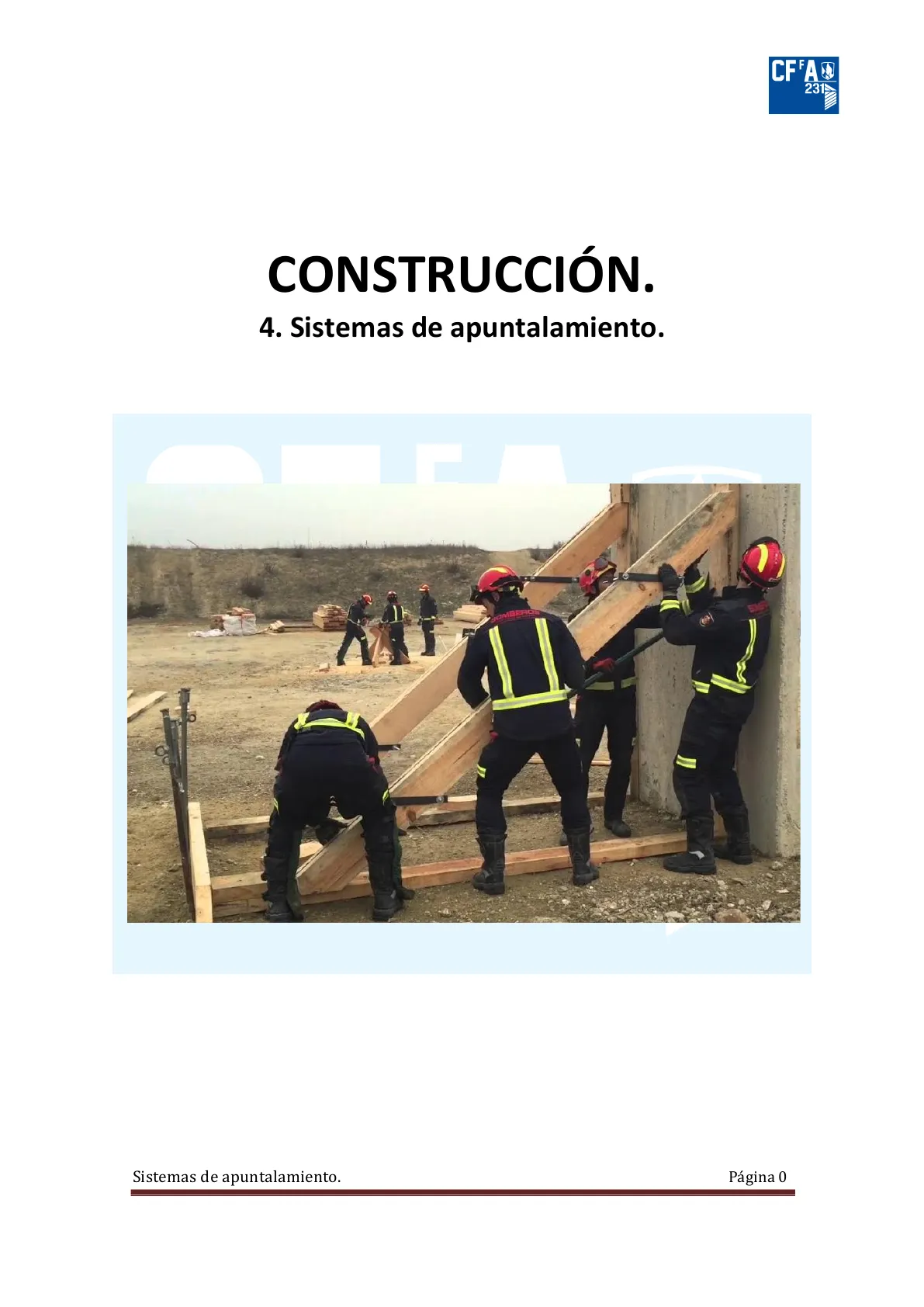

CFFAQ 231> CONSTRUCCIÓN. 4. Sistemas de apuntalamiento. dani ramis / danramcer@gmail.com BOMBEROS Sistemas de apuntalamiento. Página 0CFFAX 231> Sistemas de Apuntalamiento. Apeos y apuntalamientos. - Se define como apeo a la acción y efecto de sostener provisionalmente, con armazones de madera, metálicos, cerámicos o mixtos, todo o parte de un edificio, construcción o terreno. - Se define como apuntalamiento a la acción de poner puntales, con idéntica función que los apeos. En la práctica se denomina apuntalamiento a la Ción de sostener provisionalmente todo o parte de un edificio, construcción o terreno, con carácter de urgencia, para evitar su hundimiento o colapso; mientras que los peos no tienen caracter de urgencia y forman parte de los procesos constructivos, podemos decir que los principales objetivos de apeos y apuntalamientos son:

• Transmitir las cargas ver @cales a una sustentacion fiable.
• Absorber empujes i los de la estructura.
• Proporcionar arrio.tamiento. dani ramis I dantiamedicales decir que lochiativos de

Normas Generales para Realizar un Apuntalamiento o Apeo

A la hora de realizar un apuntalamiento o apeo, las normas generales para efectuarlo correctamente son:

• Tener en cuenta las cargas que debe absorber el apeo: El apeo puede limitarse a una sola planta, o bien, prolongarse a varias plantas.
• Un buen apeo debe de ser neutro: Si este se aprieta o acuña excesivamente, las piezas pueden elevar elementos constructivos del edificio, originando lesiones más graves de las que se tratan de corregir.
• Utilizar madera de optima calidad: La utilización para realizar apeos debe ser de buena calidad, sana y enteriza. Evitar la utilización de madera de derribo o deteriorada, ya que se desconocen los esfuerzos a los que ha estado sometida. Sistemas de apuntalamiento. Página 1CFFAQ 231>
• Señalizar los apeos sobre vía pública: Si este se hace sobre la vía pública se deben disponer protecciones y señales para evitar lesiones a los peatones y accidentes indeseados por colisión de vehículos.

Consideraciones Adicionales sobre Apeos y Apuntalamientos

Algunas cosas a tener en cuenta sobre apeos o apuntalamientos son:

• Los pies derechos, codales, etc., deberán disponerse en grupos de dos o tres tablones embridados.
• Los apoyos de los apuntalamientos (durmientes, sopandas, muletillas, etc.), deben hacerse sobre una base sólida.
• El montaje se hará correctamente, empezando por las plantas inferiores y extendiéndose posteriormente a las superiores.
• Las piezas del apuntalamiento deberán aplomart y alinearse.
• El apuntalamiento entre las piezas deberá a Darse cuando el contacto entre estas no sea completo, mediante cuñas de madera, apriete del husillo del puntal, etc., siguiendo un orden establecido.
• Las piezas del apuntalamiento deberán estar sujetas entre sí para evitar desplazamientos mediante clavos bridas, soldaduras, etc.
• Los elementos principales de: apuntalamiento deberán arriostrarse, evitando así su desplazamiento y con pamos apuntado hacerlas trabajar solidariamente.

Elementos de Apuntalamiento

Elementos Verticales

En los apunta'amentos se utilizan un gran número de piezas y elementos; para ello los vamos a agrupar en base a los distintos esfuerzos que se intenten contrarrestar y la posición que ocupan; de tal manera que tenemos: mi Elementos verticales: dani K Son aquellos cuyo objeto principal es contrarrestar compresiones verticales, y se utilizan para sostener elementos horizontales. Los más importantes son:

• Postes: Son elementos que se utilizan de forma aislada, extraídos directamente de un Fuste de árbol. Su mayor cualidad es la gran altura que pueden alcanzar. También se les conoce como de "teléfono".
• Rollizos: Son tambien de fuste de arbol pero de menor altura que los postes.
• Virotillos: Son habitualmente rollizos de pequeña longitud y diametro que son utilizados generalmente en huecos de ventana.
• Pies derechos: Son piezas escuadradas, tablones o traviesas, unidas o agrupadas mediante bridas o tornillos de forma que se asegure su acción conjunta. Sirven como elemento de apoyo de sopandas o vigas. Sistemas de apuntalamiento. Página 2CFFAQ 2312
• Puntales: Son las piezas que se colocan entre las sopandas y las durmientes, que generalmente suelen ser de madera y pueden ser postes, rollizos, tablones embridados o incluso puntales telescópicos.
• Zapatas murales: Son piezas escuadradas, embutidas o adosadas en un muro, y que sirven de elementos de transmisión de carga a piezas inclinadas, de manera que lo realizan de forma uniforme.

Elementos Horizontales

Elementos horizontales: Evitan fundamentalmente el giro de un elemento que puede volcar. Se utilizan para sostener elementos verticales, la estabilización de zanjas cacodalamientos y colaboran con otras piezas del apuntalamiento en el proceso de transmisión de cargas. Los más importantes son: dramail. chr

• Durmientes: Son piezas escuadranes (normalmente de madera) que, descansando sobre el terreno, transmiten a las cargas que reciben de otros elementos del apuntalamiento verticales @ Inclinados, realizando una funcion similar a la de las zapatas o Cimentaciones de una estructura.
• Sopandas: Son piezas (normalmente de madera) que recogen las cargas de los elementos horizontales de la estructura que se está apeando (viguetas, vigas, etc.) para transmitidas os elementos verticales del apuntalamiento.
• Puentes: Son piezas de sección varia y cuya misión principal es la unión, separación, arriostramiento o conjunción de ellas entre los elementos verticales o inclinados del udales: Son piezas de sección circular, cuadrada o rectangular cuya misión es mantener el distanciamiento entre dos elementos. Suelen colocarse entre zapatas murales para ayudar a estabilizar. dani ramalamiento. Sistemas de apuntalamiento. Página 3-
• Agujas: Son piezas que, atravesando los muros, los sostienen y se apoyan generalmente en postes, rollizos o pies derechos.
• Muletillas: Son piezas que, adosadas o encajadas en los muros, sirven para recibir las cargas de manera uniforme y las transmiten a otros elementos del apuntalamiento. CFFAQ 2312 ZAPATA MURAL EXON JABALCON MENSLILA TORNAPUNTA TORNAP L

Elementos Inclinados

Elementos inclinados: Se utilizan fundamentalmente para evitar desplomes y para colaborar con otras piezas del apunta arcierito en el proceso de transmisión de cargas. Ayudan a sostener elementos verticais, así como horizontales. Les más utilizados son:

• Puntales: Son elementos de sección rectangular, cuadrada o circular que transmiten el esfuerzo que reciben de la sopanda, solos o en colaboración con otras piezas, al durmiente. El puntal puede utilizarse también en posición vertical, confundiendose normalmente con lo que se ha descrito para el rollizo o poste.
• Riostras: Elementos normalmente de sección rectangular, cuya misión es el mantenimiento de los elementos del apuntalamiento y que formen un conjunto rígido y estable.
• Tornapuntas: Son piezas de sección escuadrada o circular que transmiten las cargas a otras piezas, horizontales o verticales, que han recibido a su vez de otros elementos del apuntalamiento. Normalmente en posición inclinada, se pueden colocar de forma simple (una sola), en paralelo y también en abanico o varias alturas, y sirven para impedir movimientos.
• Jabalcones: Son piezas que transmiten cargas o esfuerzos desde el elemento apuntalado hasta la zona de apoyo de forma indirecta. dani targetedalizamcer@gmail.com MULETILLA MULETILLA CODAL CODAL 0 BRIDA Sistemas de apuntalamiento. Página 4Muletillas ZAPATA MURAL EJION AGUJA BRIDA MENSULA TORNAPUNTA Jabalcón NIOSTRA TORNAPUNTA DURMIENTE CLAVO CUÑA EJION Tornapuntas en paralelo. Tornapuntas en abanico. DX e en D H D B Sistemas de apuntalamiento. Página 5 Zapata mural con aguja Todo este conjunto forma un estribe Durmiente Puntal dani ramis / danramcer@gmail.comCFFAQ 231- (Nota: Mientras que las tornapuntas se emplean para transmitir las cargas directamente a un punto final, los jabalcones las transmiten a otro elemento del apuntalamiento. Adicionalmente hay que decir que las tornapuntas suelen de un tamaño mayor al de los jabalcones)

Elementos Auxiliares

Elementos auxiliares: Son elementos que colaboran con el resto de las piezas del apuntalamiento. Los más importantes son:

• Bridas: Son pletinas o piezas metálicas unidas mediante tornillos; generalmente su misión es la unión íntima de piezas resistentes.
• Puntas y clavos: Son elementos de acero que si: ven para reforzar o fijar las uniones entre piezas, evitando su d'e, plazamiento.
• Clavos bellotes: Son elementos metálicos que fijan las piezas entre sí o estas a los elementos de construcción. TABLONES BRIDA
• Cuñas, ejiones, etc .: Se utilizan para evitar desplazamientos de unas piezas sobre otras o retocar huecos, enlaces yapoyos.
• Cimbras: Son elementos ave, en forma de armaduras de tipo provisional, sirven para sostener los materiales durante el proceso de construcción hasta que éstos se consolidan. dani ramis / dance el proce armaduras de tipo hosta que Sistemas de apuntalamiento. Página 6CFFAQ 231 Hay que decir que el término "cimbra" es empleado también para referirse al armazón de madera, metálico u otro material, que sostiene provisionalmente el peso de un arco o bóveda.

Otros Elementos de Apuntalamiento

CERCHÓN SOPANDA RISTRAS .com PUNTAL CUÑAS DURANENTE Otros elementos. ceragirare, co dani ramisal danra Hasta ahora, la gran mayoría de elementos que hemos descrito son normalmente de madera, pero Existen otros elementos metálicos que trataremos aparte, y entre ellos cabe destacar:

• Vitales telescópicos: Es un elemento importante para situar las sopandas en su posición sin tener que cortar o reducir longitudes como en los de otro material. Constituyen una buena pieza auxiliar mientras se preparan los definitivos. El empleo de estos puntales está limitado por su resistencia, que no es la del puntal en sí, sino la de cizallamiento del pasador que fija su altura. Aunque existe una gran variedad de este tipo de elementos, los más utilizados son:
  • Tipo extensible (amarillo): Con unas medidas de hasta 5 metros y una resistencia de hasta 2,8 toneladas.
  • Tipo extensible (verdes o granates): Con unas medidas de hasta 3,05 metros y una resistencia de hasta 2,3 toneladas. Sistemas de apuntalamiento. Página 7
