Planificación en minería subterránea sublevel stoping 1

Planificación en Minería Subterránea

Se aplica de la misma manera el flujo de trabajo de cielo abierto, SI (a grandes rasgos): Modelo de Recursos, Geomecánico y Económico, Valorización de Bloques Envolvente Económica, Secuencia de Extracción Diseño Minero, Plan de Producción, Valorización Económica del plan. Entonces, ¿donde están las diferencias? no hay metodología estandarizada. Para cielo abierto se tiene una metodología que es la envolvente económica se utilizaba para resolver el problema del pit final que constaba de una serie de pasos, pero en subterránea no hay un algoritmo, no existe lane que me diga que hacer, no quiero decir que no se haga la envolvente, diseño, plan de producción, etc. Si estoy utilizando dos métodos en subterránea, no puedo tomar una metodología estándar (no puedo extraer de la misma manera) porque son distintos los:

1. Propiedades geologías
2. Costos
3. Maquinaria
4. Forma de extracción

Por lo que no existe una metodología en subterránea porque tenemos diferentes métodos de explotación y la geomecánica es distinta a comparación que, en cielo abierto, donde resumíamos todos los parámetros en uno solo (ángulo de talud), además en subte existen actividades de preparación y desarrollo.

Actividades de Preparación y Desarrollo

Preparación: previo, antes de comenzar, lugares que serán abandonados o van a morir, como el nivel de hundimiento que al extraer el BC va a desaparecer. Actividades que se hacen antes de la explotación, pero que se usan para habilitar un sector en explotación y que posteriormente serán abandonadas y mueren (nivel de hundimiento BC).

Desarrollo: actividades de carácter permanente, que están durante toda la vida de la mina, como rampa de acceso. Todas las actividades que me permiten llegar a un punto que quiero explotar y en general son de carácter permanente.

Hibrido: actividades que involucran a ambos, como la ventilación, que requiere de desarrollo para crear la. Gran chimenea que alimenta la mina y de preparación para el frontón de ventilación.

Diferencias en la Planificación de Cielo Abierto y Subterránea

1. Métodos de explotación
2. Geomecánica
3. Desarrollo y preparación
4. Selectividad: tenemos selectividad en métodos subterráneos como sublevel stoping puedo ir a buscar mineral que está lejos ubicado en el caserón más lejos que el resto. Aunque no hay selectividad perfecta.
5. Dilución: aunque puedo ser muy selectivo eso no significa que no habrá dilución, la dilución siempre existirá y afectará a los puntos.
6. Ventilación: en o.p se debe controlar el polvo en el sector, en cambio en subterránea las personas mueren de calor.

Conceptos Básicos de Planificación Minera

Ya se estudiaron los conceptos básicos de planificación minera:

• Busca entregar la mejor promesa de valor de la cadena productiva.
• Define qué, cuándo y cómo extraer. Tiene distintos horizontes dependiendo del grado de conocimiento y la escala temporal
• Su resultado principal es el plan de producción.

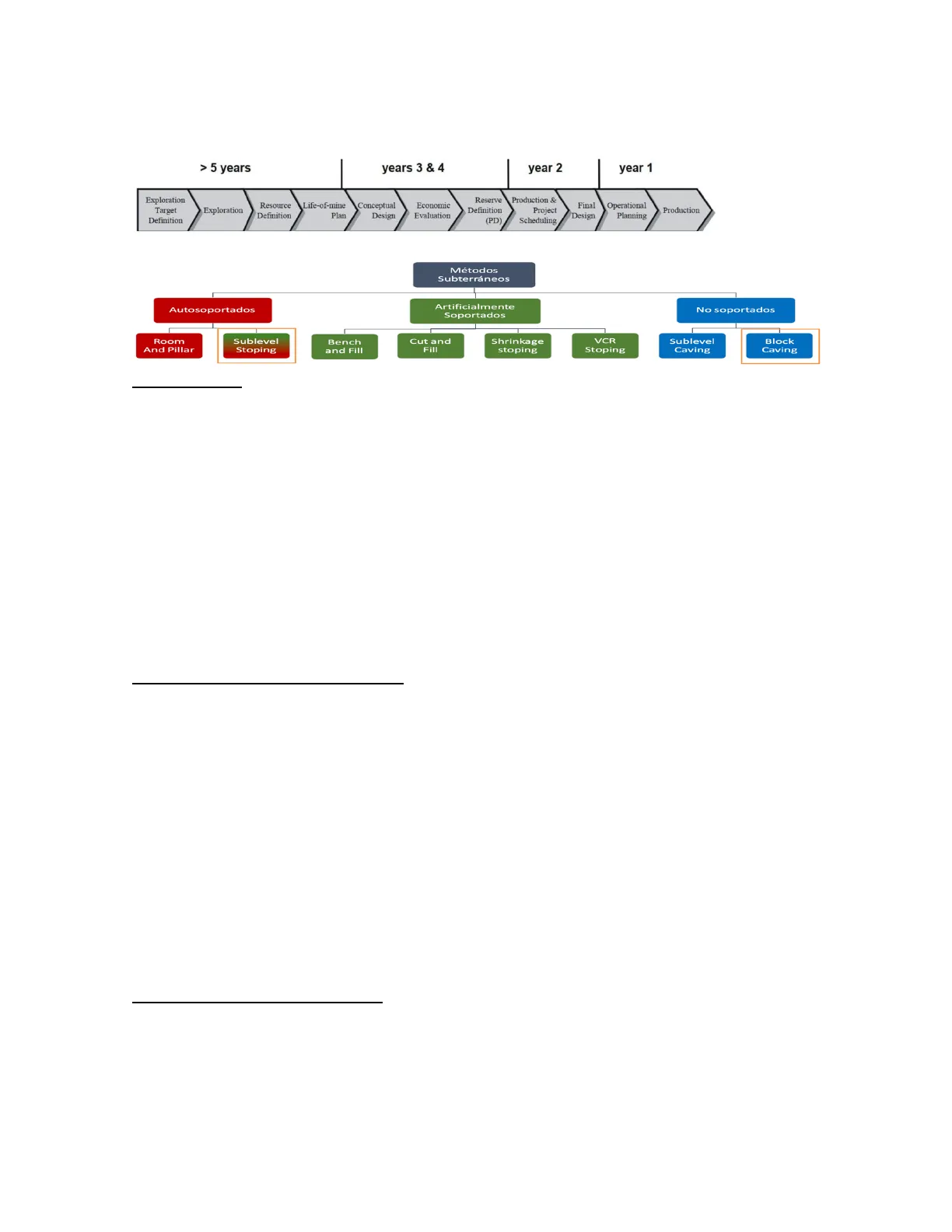

> 5 years years 3 & 4 year 2 year 1 Exploration Target Definition Exploration Resource Definition Life-of-mine Plan Conceptual Design Economic Evaluation Reserve Definition (PD) Production & Project Scheduling Final Design Operational Planning Production

Método Sublevel Stoping

Sublevel stoping es un buen método para caserones.

Métodos Subterráneos Autosoportados Artificialmente Soportados No soportados Room And Pillar Sublevel Stoping Bench and Fill Cut and Fill Shrinkage stoping VCR Stoping Sublevel Caving Block Caving

Geomecánica en Minería

Geomecánica: En cielo abierto, la componente geomecánica de planificación típicamente se reduce a un ángulo de talud máximo permitido y se monitorea la estabilidad de las paredes del pit. En subterránea, en cambio, las condiciones geomecánicas son difíciles de resumir en un solo parámetro de diseño (porque existe diferentes fracturas, vetas, UCS, etc, que van a afectar independiente si es el mimo método de explotación o no), lo que obliga a una constante retroalimentación entre las condiciones del macizo y el desarrollo de la producción. Esto genera los conceptos de "área disponible" como los sectores que puedan ser explotados, y "área restringida" como los sectores que, por condiciones geomecánicas, no estarán disponibles por cierto tiempo. A dif o.p aquí no se puede definir en un parámetro.

Diremos que un plan de producción es factible si el área de trabajo es geomecanicamente estable.

Plan de Preparación y Desarrollos

Plan de preparación y desarrollos: Todo plan de producción en minería subterránea debe tener un plan de preparación y desarrollo que lo sustente. La preparación y la producción deben estar alineadas para cumplir con el plan de largo plazo. Típicamente, el plan de preparación se realiza después del plan de producción, lo cual puede generar problemas de factibilidad en la explotación del yacimiento. Para explotar requiero de hacer muchas cosas primero, como la rampa donde ubicarla, nº de galerías, largo de galerías, ubicar los caserones ver su tamaño, entonces el plan de producción es una promesa, yo digo que tal año extraeré un nº de caserones y el otro año otro nº de caserones esa promesa la intento cumplir con el plan de preparación. Entonces hago una promesa con el plan de producción y será afectada también por el plan de preparación. Por ejemplo en chucki subte es muy intenso en preparación minera, se requiere de muchas cosas previas a la explotación porque tienen muchos ramp-up y ramp-down, debido a eso se atrasa la operación, y es muy difícil cumplir esa promesa de valor que entrega el plan de producción.

Preparación minera-Horizontes: Al igual que la producción, el plan de preparación se construye en distintos horizontes: largo, mediano y corto plazo. Donde el largo indica los sectores que se preparan en un año, mientras que el corto muestra el avance semana a semana de la preparación en cada galería, punto de extracción, etc. Se pueden indicar por año los sectores que serán explotados.Selectividad: A diferencia de open pit, es posible seguir la mineralización con un grado de detalle mayor, sin tener que extraer estéril asociado (excepto por dilución y preparación/desarrollo).Hay arta selectividad, ubicamos los caserones en una sola cota, pero puede que un poquito más arriba de esa cota pueda poner otro caserón y estaré siendo más selectivo, pero debo tener cuidado con ser selectivo porque tengo que fijarme que ese casaron en una cota más arriba pague todos los costos de preparación y además me que me otorgue beneficio, lo mismo si me alejo un poquito más del sector donde hay artos caserones, donde hay un sector con rica ley, tengo que ver que pague los costos de preparación para llegar a ese caserón. A mayor selectividad tendré mejores leyes y demoro más tiempo en llegar al mineral.

Dilución Minera

Dilución minera: Pese a la alta selectividad de algunos métodos, problemas de diseño y la estabilidad de las labores generan ingreso de material no planificado a mis reservas. Mi plan de producción debe estimar esta dilución y asegurarse que esté controlada para mantener la rentabilidad del proyecto.

Para ver la dilución en un caserón, se puede ver la estabilidad de las paredes, hacer análisis en 2D, 3D, modelamiento geomecánica, estimar según características geomecánicas ELOS, con uso de software como UG, se puede ir modificando los % de dilución.

No importa que tan selectivo seas, siempre va a ver dilución, hay dos diluciones la planificada que esta contemplada dentro del plan de producción y la no planificada.

Leyes de Corte en Minería Subterránea

Leyes de corte en minería subterránea:

Ley de Corte Crítica Fórmula: Lc CProc Min+CProc RF (P-CRyV) Origen: Bproc = 0 Otras denominaciones: - Ley de corte de minado - Ley de corte interna - Ley de corte en camión - Ley de corte en molino

Ley de Corte Marginal Origen: Bproc = Bbota = - Cmin * Ton Otras denominaciones: - Ley de corte externa - Ley de beneficio cero Fórmula: Lcm FRF(P-CRyV)

Ley de corte critica: se utiliza para sacar el minera, se manda a planta directamente, se busca estas leyes para definir el caserón. Para ubicar al caserón, lo que otorga beneficio.

Ley de corte marginal: No existe diferenciación entre marginal y estéril, dentro de la unidad de explotación. Si voy a definir un caserón todo lo que está dentro de él es mineral, no puedo separar por partes el caserón. Material con menor ley, resultante de actividades de preparación y desarrollo como galerías, se lo aplico a la marina que estoy sacando y lo llevo a la planta, antes de llegar al caserón tengo que hacer galería y alimentar a la planta de alguna manera.

Que ocurre cuando hay dilución en el caserón o punto de extracción en BC: Si uno tiene dilución en un punto el planificador toma la decisión si se sigue o no extrayendo en el punto porque si bien no era dilución esperada, aun se puede controlar y si ya no se puede controlar hay que cerrar el punto.

En o.p: la ley de corte critica es el mineral sobre la ley de corte critica la mandábamos a planta directamente o a stock pile, son los bloques que pagan el costo de procesamiento y de minado y otorgan beneficio positivo, en cambio la ley de corte marginal paga una parte del costo de procesamiento y minado, va a planta o stock pile, o botadero si no otorga beneficio.

¿Cuáles y como se usan estas leyes de corte en métodos subterráneos ?: tengo que hacer la rampa, actividades de preparación, galerías, ventilación, esa material que soco si tiene buena ley .: ley de corte marginal y lo que mandamos es la marina.

Si quiero ubicar mis caserones con la ley de corte critica, el software busca las mejores leyes y pone los caserones: ley de corte critica, lo ocupo para sacar el mineral.

Ventilación en Minería Subterránea

Ventilación: Toda actividad de producción y preparación debe contar con un caudal de aire fresco para evacuar gases nocivos, mantener temperatura adecuada, y proveer condiciones adecuadas para los trabajadores. Esto implica desarrollar y construir infraestructura. Es necesario para poder operar en subterránea.

Planificación en Sublevel Stoping

Planificación en sublevel stoping: hay niveles de perforación donde se trona el material y este cae por gravedad y se recolecta en una zanja recolectora, tenemos que tener una galería undercut cuando hacemos perforación vertical para que fluya el material, luego llega el LHD a través de las estocadas de carguío carga el mineral y se va por la galería de transporte, dependiendo del método de transporte que se escoja, puede cargar los camiones y el camión se va por la rampa o lo puede llevar una correa transportadora.

Método para yacimientos sub-verticales en que se diseñan caserones, donde se explota el yacimiento mediante "paradas", las cuales tronan el material y este cae por gravedad a una zanja recolectora donde es cargado. El acceso a cada drilling and blasting caserón se realiza por subniveles de perforación para tronar el material, y por un subnivel de transporte donde se recolecta el material tronado. Dependiendo de la variante, Stope existen distintas configuraciones de subniveles y perforaciones factibles para explotar el caserón.

Se llama stoping porque cuando se extrae del caserón tienes que ir haciendo paradas, sacas parte del caserón, terminas de sacar el mineral, explotas la que sigue, sacas el mineral y explotas y asi sucesivamente.

• La inclinación del cuerpo mineralizado debe ser mayor al ángulo de reposo del material tronado, para que caiga por gravedad hacia la zanja. Además, buzamientos menores generan mayor tendencia a que la pared colgante diluya el material.
• Es necesario que el cuerpo mineral tenga calidad alta o moderada.

Drill access Drill access Recolectora Zanja Blasted ore galeria Vindercent "Undercut fan blasting Estocados ¿ de carquio Loading crosscut Transport drift Draw pointy Development Jumbo Drill Parallel Drilling Parallel Drilling Jumbo Cora bbre Ring Drilling para la explown del mineral Ring Drilling Ore Pass Extraction Level Transportation Level Machine

• Comúnmente se dejan pilares entre caserones y losas entre distintos niveles, las cuales pueden ser recuperadas en caso de utilizar métodos con relleno. Los caserones requieren de espacio entre ellos (un pilar) por temas de estabilidad o también puede que ese pilar sea rico en ley o factible extraer entonces rellenamos ese caserón para extraer ese pilar.
