Tecnologie edilizie: sistemi costruttivi antichi e moderni, Presentazione

Tecnologie edilizie

I sistemi costruttivi antichi

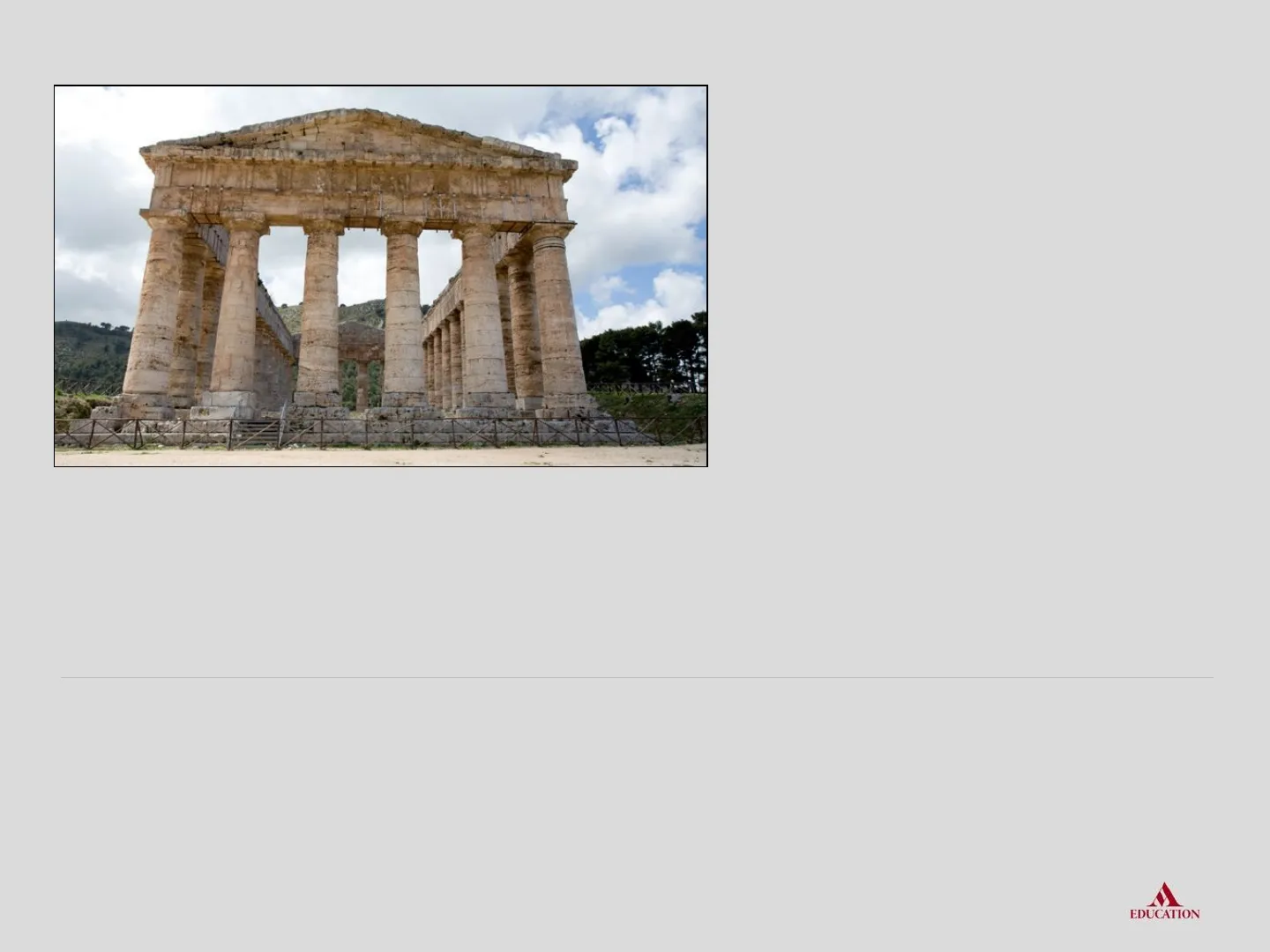

EDUCATIONI sistemi costruttivi antichi Le prime architetture giunte fino a noi sono le architetture megalitiche. Sono realizzate con il sistema trilitico, cioè con tre pietre: due verticali (i piedritti) posti ad una certa distanza tra loro (luce) e una orizzontale (la trave).

Tecnologie edilizie > I sistemi costruttivi antichi EDUCATIONI sistemi costruttivi antichi La trave, per effetto del carico del proprio peso, è compressa nella parte superiore (estradosso) e in trazione nella parte inferiore (intradosso).

compressione architrave estradosso intradosso trazione piedritto luce proporzionata: la trave regge luce troppo ampia: la trave cede A causa della scarsa resistenza della pietra alla trazione, non era possibile coprire grandi luci con questo sistema.

Tecnologie edilizie > I sistemi costruttivi antichi EDUCATIONI sistemi costruttivi antichi problema di coprire grandi luci viene risolto dai Romani con l'arco, i cui elementi costitutivi sono detti conci. Y La loro direzione converge nel centro dell'arco e ciò fa in modo che si sostengano a vicenda e che il materiale non si spezzi. Il concio posto più in alto è detto chiave di volta.

Tecnologie edilizie > I sistemi costruttivi antichi EDUCATIONI sistemi costruttivi antichi Per costruire un arco serve una struttura provvisoria, la centina, su cui appoggiano a partire dal basso i conci. La centina si rimuove dopo aver posato la chiave di volta, che mette in atto le spinte di mutuo contrasto. La spinta dei conci dell'arco è anche laterale; per equilibrarla si ricorre ai contrafforti e agli archi rampanti.

contrafforte contrafforte Y spazio aperto piedritti volta a botte volta a crociera

Sistemi costruttivi moderni

Materiali e struttura

Tecnologie edilizie > I sistemi costruttivi antichi EDUCATIONsistemi costruttivi moderni EDUCATIONI sistemi costruttivi moderni Per secoli, i materiali utilizzati per elevare le strutture portanti degli edifici sono stati la pietra, il legno, i laterizi. Agli inizi del Novecento si afferma l'impiego simultaneo di due materiali: il cemento e l'acciaio.

Tecnologie edilizie > I sistemi costruttivi moderni EDUCATIONI sistemi costruttivi moderni La struttura di un edificio è composta da un telaio continuo, le cui travi hanno la funzione di sostenere i vari piani dell'edificio, i solai.

travi pilastri pareti divisorie solai fondazioni muri di tamponamento I muri non hanno funzione portante: le pareti divisorie interne servono a organizzare gli spazi interni dell'edificio, mentre i muri perimetrali esterni (muri di tamponamento) isolano dall'esterno.

Tecnologie edilizie > I sistemi costruttivi moderni EDUCATIONI sistemi costruttivi moderni Le strutture a telaio possono essere in acciaio o in calcestruzzo armato.

Calcestruzzo resistente alla compressione Acciaio resistente alla trazione Calcestruzzo armato (o cemento armato)

L'edilizia

Definizione e ruoli

Tecnologie edilizie > I sistemi costruttivi moderni EDUCATIONL'edilizia EDUCATIONL'edilizia L'edilizia è l'insieme delle operazioni volte alla costruzione di edifici, cioè costruzioni che delimitano un volume o uno spazio. L'edilizia residenziale si occupa di edifici per abitazione.

Committente · Commissiona l'edificio e investe il denaro. Progettista · Si occupa della stesura del progetto. Impresario (o costruttore) · Riceve in appalto la costruzione dell'edificio.

Il progetto edilizio

Tecnologie edilizie > L'edilizia EDUCATIONL'edilizia Il progetto è creato tenendo conto della destinazione dell'edificio, delle esigenze del committente e dei limiti imposti dal Regolamento edilizio della zona.

1.50 1.00 1.80 1.2 -- 0.36 - 17 e 1.00 7,00 425 4,50 fel 2.25 Deve essere approvato dal committente e presentato in comune per ricevere il Permesso di costruire.

Fasi di costruzione

Tecnologie edilizie > L'edilizia EDUCATION P/F 4,50 P/FL'edilizia

• Permesso di costruire e altre autorizzazioni.
• Pagamento degli oneri di urbanizzazione.
• Preparazione delle tavole del progetto esecutivo.
• Apertura del cantiere.
• Sbancamento.
• Costruzione delle fondazioni sulle quali si eleva la struttura portante.
• Copertura e costruzione delle murature.
• Installazione degli impianti tecnici e opere di finitura.
• Collaudo dell'edificio.
• Rilascio della Dichiarazione di abitabilità.

La costruzione di un edificio

Organizzazione del cantiere

Tecnologie edilizie > L'edilizia EDUCATIONLa costruzione di un edificio EDUCATIONLa costruzione di un edificio L'installazione di un cantiere richiede la nomina del Direttore dei lavori. L'andamento dei lavori rispetta precise scadenze, secondo quanto descritto nel Capitolato dei lavori.

Allacciamenti con la rete elettrica e l'acquedotto. Creazione di strade per la manovra dei mezzi. Costruzione di baracche per la direzione tecnico- amministrativa, di servizi e di magazzini.

Ruolo del capo cantiere

Tecnologie edilizie > La costruzione di un edificio EDUCATIONIl capo cantiere Il capo cantiere organizza le varie attività, con capisquadra e assistenti. Gli operai sono organizzati in squadre.

Prefabbricati

Tecnologie edilizie > La costruzione di un edificio EDUCATIONI prefabbricati Con la prefabbricazione molte parti dell'edificio vengono costruite in fabbrica, trasportate in cantiere e assemblate a piè d'opera, cioè sul posto. La prefabbricazione può essere leggera (acciai e plastica) o pesante (conglomerati cementizi).

Tecnologie edilizie > La costruzione di un edificio EDUCATION
