INSTALACIONES. ELECTRICIDAD

OBJETIVO:

• Suministrar energía eléctrica a los aparatos eléctricos asegurando el normal funcionamiento de las instalaciones eléctricas y previniendo las perturbaciones en otras instalaciones y servicios. - > Discriminación máxima del posible fallo eléctrico, mediante el aumento de circuitos y mecanismos de protección.
• Contribuir a la fiabilidad técnica y a la eficiencia económica de las instalaciones.
• Preservar la seguridad de las personas y los bienes. - > Distribución segura de la corriente eléctrica, a través de mecanismos y conductores protegidos.

NORMATIVA DE REFERENCIA:

• REGLAMENTO ELECTROTÉCNICO DE BAJA TENSIÓN (2002) (REBT 2002) Y SUS INSTRUCCIONES TÉCNICAS COMPLEMENTARIAS (I.T.C.)

ÁMBITO DE APLICACIÓN:

• Nuevas instalaciones
• Ampliación y modificación de >50% en instalaciones existentes

TENSIÓN DE SUMINISTRO:

• SUMINISTRO TRIFÁSICO -> 400/230 V, a 50 Hz
• SUMINISTRO MONOFÁSICO -> 230 V, a 50 Hz

INSTALACIONES. ELECTRICIDAD

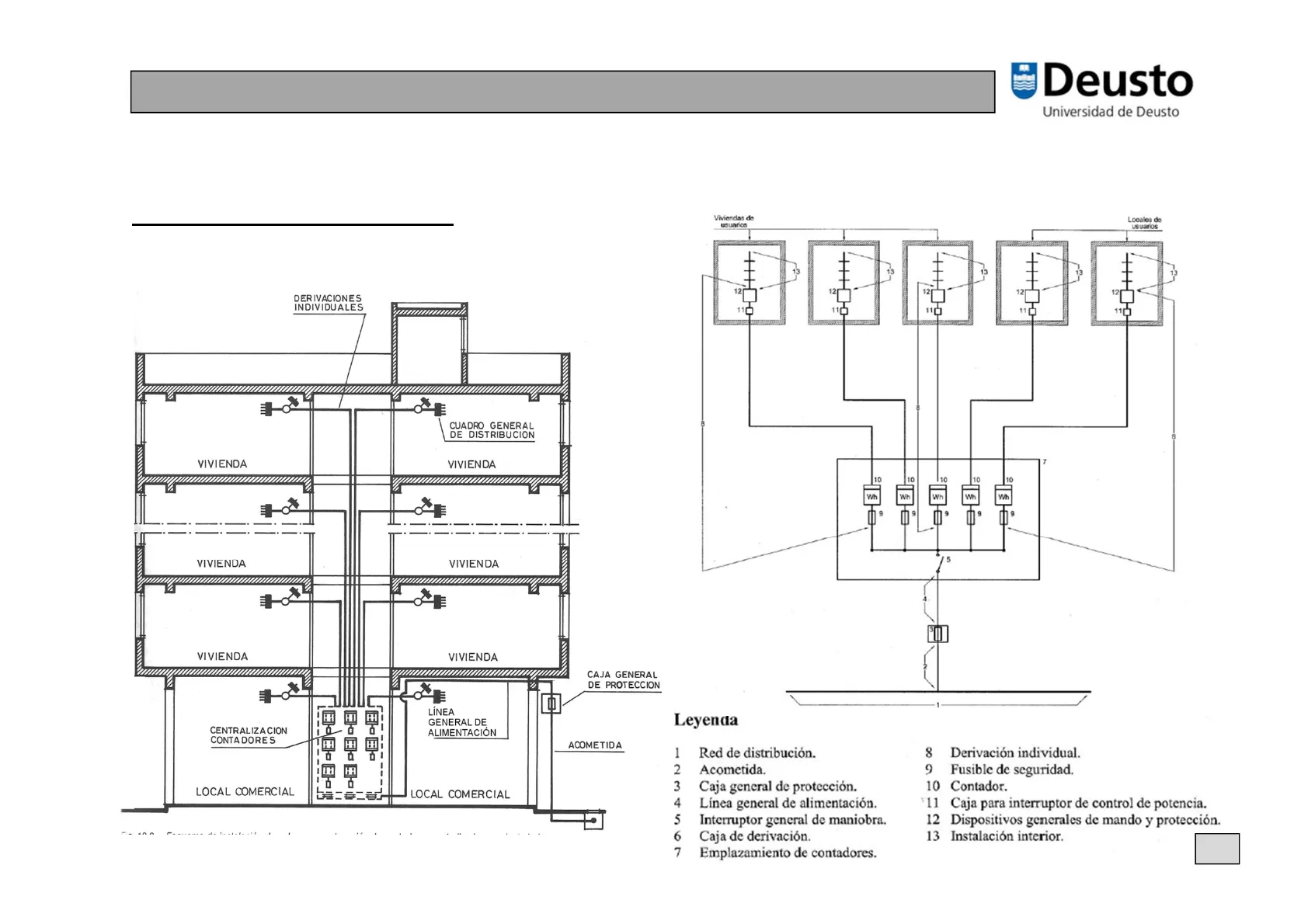

ESQUEMA GENERAL (ITC-BT-12):

CONTADORES CENTRALIZADOS (varios usuarios)

Viviendas de usuarios Locales de usuarios 13 12 13 13 13 13 12 12 12 12 12 110 11ch 110 11 11 11 8 8 7 10 10 10 10 10 10 Wh WI W Wh Wh 9 VIVIENDA 5 15 4 3 VIVIENDA VIVIENDA 2 CAJA GENERAL DE PROTECCION E Leyenda 1 1 Red de distribución. 2 Acometida. 3 Caja general de protección. 4 Línea general de alimentación. 5 Interruptor general de maniobra. 6 Caja de derivación. 7 Emplazamiento de contadores. 8 Derivación individual. 9 Fusible de seguridad. 10 Contador. '11 Caja para interruptor de control de potencia. 12 Dispositivos generales de mando y protección. 13 Instalación interior. inn F. LÍNEA GENERAL DE ALIMENTACIÓN CENTRALIZA CION CONTA DORES ACOMETIDA LOCAL COMERCIAL LOCAL COMERCIAL DERIVACIONES INDIVIDUALES CUADRO GENERAL DE DISTRIBUCION VIVIENDA VIVIENDA VIVIENDA 9 9

INSTALACIONES. ELECTRICIDAD

ESQUEMA GENERAL (ITC-BT-12):

Un único usuario o dos usuarios alimentados desde el mismo lugar: Se simplifican las instalaciones de enlace al coincidir en el mismo lugar la Caja General de Protección y la situación del equipo de medida y no existir, por tanto, la Línea general de alimentación. En consecuencia, el fusible de seguridad (9) coincide con el fusible de la CGP. 1 Red de distribución Acometida 2 3 Caja general de protección 4 Línea general de alimentación 5 Interruptor general de maniobra 6 Caja de derivación 7 Emplazamiento de contadores Derivación individual Fusible de seguridad 9 10 Contador 11 Caja para interruptor de control de potencia 12 Dispositivos generales de mando y protección 13 Instalación interior Local o vivienda de usuario 13 12 11 [ 8 10 Wh 9 2 Locales o viviendas de usuarios 13 13 12 11 8 8 10 10 Wh Wh 9 9 2 1- 3 8 12 11

INSTALACIONES. ELECTRICIDAD

ELEMENTOS DE LA INSTALACIÓN

ACOMETIDA (ITC-BT-11)

• Parte de la instalación de la red de distribución que alimenta la caja de protección.
• Pertenece a la compañía eléctrica
• Se compone de 3 fases más neutro
• TIPOS: > Aérea (por fachada o sobre postes) > Subterránea Mixta
• Cables aislados de tensión asignada 0,6/1 kV.
• Conductor de cobre o aluminio.
• Sección mínima del conductor: · Cobre: 6 mm2 · Aluminio: 16 mm2
• Los tramos que discurran a una altura sobre el suelo inferior a 2,50 m, deberán protegerse con tubos rígidos.
• En acometidas aéreas, la altura mínima sobre calles y carreteras no será en ningún caso, inferior a 6 m.
• Arquetas en cambios de dirección

SOLERA- PAVIMENTO CINTA SEÑALIZACIÓN ≥ 10 cm TODO-UNO COMPACTADO ≥ 25 cn ≥ 60 cm (acera) ≥ 80 cm (calzada) ASIENTO DE ARENA ≥ 10 cm TUBO P.V.C. Ø 00 Ø ≥ 5 cm ≥ 5 cm ≥ 5 cm ZANJA PARA CANALIZACIÓN ELÉCTRICA (ITC-BT-07) Distancias mínimas con otras instalaciones en redes subterráneas (ITC-BT-07) 25 cm con cables de alta tensión 10 cm con cables de baja tensión 20 cm con telecomunicaciones 20 cm con agua y gas (por encima de ellas)

INSTALACIONES. ELECTRICIDAD

PARTES DE LA INSTALACIÓN:

ACOMETIDA -> INSTALACIONES DE ENLACE 7 INSTALACIONES INTERIORES

INSTALACIONES DE ENLACE (art.15)

• Unen la caja general de protección, con las instalaciones interiores o receptoras del usuario.
• Se componen de: > caja general de protección (CGP) > línea general de alimentación (LGA) > contadores (CC) > derivación individual (DI) > caja para interruptor de control de potencia (ICP) > dispositivos generales de mando y protección (DGMP)
• Las instalaciones de enlace se deben situar en zonas comunes del edificio y tener acceso desde ellas.

DERIVACIONES INDIVIDUALES CAJA GENERAL DE PROTECCIÓN CONTADORES - LINEA GENERAL DE ALIMENTACIÓN LÍNEA DE ACOMETIDA INT. GEN. DE MANIOBRA EMBARRADO GENERAL Y FUSIBLES

INSTALACIONES. ELECTRICIDAD

ELEMENTOS DE LA INSTALACIÓN

CAJA GENERAL DE PROTECCIÓN (ITC-BT-13)

• Su misión es mantener la integridad física de la Línea General de Alimentación que parte de ella.
• Aloja tres fusibles de protección (uno por cada fase) contra posibles sobreintensidades y cortocircuitos, calibrados a la máxima intensidad prevista. Fusible: dispositivo formado por un filamento o lámina de un metal de bajo punto de fusión que se intercala en un punto determinado de una instalación eléctrica para que se funda, cuando la intensidad de corriente supere, por un cortocircuito o un exceso de carga, un determinado valor que pudiera hacer peligrar la integridad de los conductores de la instalación (por incendio o destrucción de otros elementos de la instalación).
• El conductor neutro no tiene fusible, pasa a través de una barra conductora paralela a los anteriores fusibles.
• Cuando la fachada no linde con la vía pública, la CGP se situará en el límite entre las propiedades públicas y privadas.

LINEA REPAR- TIDORA BAJO TUBO PORTA - FUSIBLES O n 0 BORNE DE NEUTRO SECCIONABLE - 0.80 m. - O PUNTO DE PUESTA A TIERRA O 0 n 0 CARTUCHOS FUSIBLES 0 0 lo BORNES ORIEN- TABLES AMALIETINA CIISTEDDANE A

INSTALACIONES. ELECTRICIDAD

ELEMENTOS DE LA INSTALACIÓN

CAJA GENERAL DE PROTECCIÓN (ITC-BT-13)

• Señala el principio de la propiedad de las instalaciones de los usuarios.
• Preferentemente sobre las fachadas exteriores, en lugares de libre y permanente acceso.
• Si la acometida es aérea, se permite instalación superficial (a 3-4 m. de altura)
• Si la acometida es subterránea, se instalará siempre en un nicho en pared, con puerta y cerradura, situada a un mínimo de 30 cm del suelo.
• Tendencia actual: Instalación en nicho.
• Dimensiones del nicho en pared: Utilizar dimensiones según la Compañía suministradora. En su defecto, se recomienda un mínimo de 50 x 80 x 25 cm (ancho x alto x fondo).

Instalación superficial en fachada -- Instalación en nicho

INSTALACIONES. ELECTRICIDAD

ELEMENTOS DE LA INSTALACIÓN

CAJA GENERAL DE PROTECCIÓN (ITC-BT-13)

. Los fusibles tienen una intensidad nominal entre 10 y 250 A. · Si | > 250 A -> 2 CGP . Si | > 500 A -> 3 CGP o unidad funcional equivalente · Diferentes tipos de CGP en función de la entrada y salida. C 0 0 540 6 URIARTE 150 360 GLV-250A-7-BUC CGP tipo 7 Esq. 1 L Esq. 7 7 Esq. 8 Esq. 9 O

INSTALACIONES. ELECTRICIDAD

ELEMENTOS DE LA INSTALACIÓN

LÍNEA GENERAL DE ALIMENTACIÓN (ITC-BT-14)

• Enlaza la caja general de protección con las derivaciones individuales que alimenta.
• El conductor discurrirá por el interior de tubos (enterrados, empotrados, en montaje superficial o canalizaciones eléctricas).
• Debe discurrir por zonas comunes.
• Los conductores (3) serán de cobre o aluminio, siendo su tensión asignada 0,6/1 kV.
• Los cables serán no propagadores del incendio y con emisión de humos y opacidad reducida.
• Sección mínima: 10 mm2 (cobre) o 16 mm2 (aluminio).

CONCENTRACIÓN DE CONTADORES

• Obligatorio si hay más de 2 contadores
• Consta de las siguientes unidades funcionales: > Interruptor general de maniobra > Embarrado General y fusibles de seguridad > Unidades de medida > Derivaciones Individuales y embarrado de protección . :

Concentración de contadores

INSTALACIONES. ELECTRICIDAD

ELEMENTOS DE LA INSTALACIÓN

CONCENTRACIÓN DE CONTADORES

Ubicación, en planta baja o sótano, dentro de: EXTINTOR 21B INTERRUPTOR GENERAL DE MANIOBRA UNIDADES DE MEDIDA ARMARIO ≥ 150 cm Armario específico: Válido hasta 16 contadores ≥ 25 cm ≥ 25 cm + INTERRUPTOR GENERAL DE MANIOBRA UNIDADES DE MEDIDA -≥ 150 cm altura minima del local: 230 cm ≥ 110 cm altura minima de la puerta: 200 cm * ≥ 70 cm- EXTINTOR 21B Apertura de puerta hacia el exterior Local específico: Válido en cualquier caso

INSTALACIONES. ELECTRICIDAD

ELEMENTOS DE LA INSTALACIÓN

PROTECCIÓN CONTRA EL FUEGO

• Los locales de contadores de electricidad y de cuadros generales de distribución son locales de riesgo especial bajo, según el CTE-DB-SI (Seguridad contra incendios)
• Todas las canalizaciones, cajas y armarios, junto a los conductores y mecanismos serán de materiales no propagadores de la llama (o autoextinguibles).

Tabla 2.2 Condiciones de las zonas de riesgo especial integradas en edificios(1) Característica Riesgo bajo Riesgo medio Riesgo alto Resistencia al fuego de la estructura portante(2) R 90 R 120 R 180 Resistencia al fuego de las paredes y techos(3) que separan la zona del resto del edificio(2)(4) El 90 El 120 El 180 Vestíbulo de independencia en cada comunicación de la zona con el resto del edificio Sí Sí Puertas de comunicación con el resto del edificio El2 45-C5 2 x El2 30 -C5 2 x El2 45-C5 Máximo recorrido hasta alguna salida del local(5) ≤ 25 m(6) ≤ 25 m(6) ≤ 25 m(6)

INSTALACIONES. ELECTRICIDAD

ELEMENTOS DE LA INSTALACIÓN

CONTADORES INDIVIDUALES.

CAJA DE PROTECCIÓN Y MEDIDA (ITC-BT-13)

• Para un único usuario o dos usuarios alimentados desde el mismo lugar, al no existir línea general de alimentación, podrá simplificarse la instalación colocando en un único elemento, la caja general de protección y el equipo de medida; dicho elemento se denominará caja de protección y medida.
• Los dispositivos de lectura estarán instalados a una altura entre 0,70 y 1,80 m.
• Los fusibles de seguridad coinciden con los generales de protección.
• No dispone de interruptor general de maniobra.
