Imágenes de mapa de bits: fundamentos de las imágenes digitales

Imágenes de mapa de bits

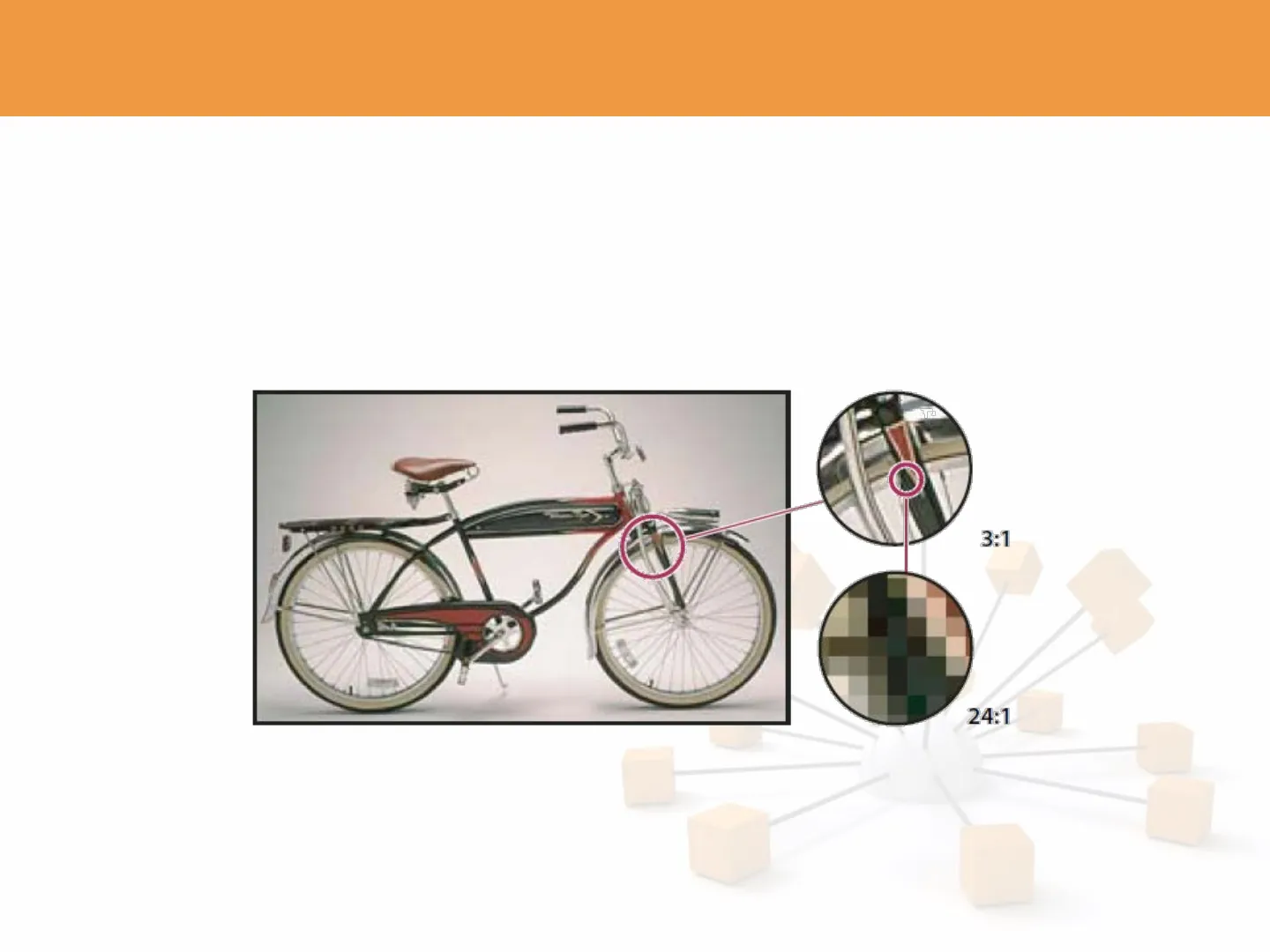

01 ImagenImágenes de mapa de bits Imágenes rasterizadas cuadrícula rectangular de píxeles 3:1 24:1 Mapa de bits con distintos niveles de ampliación

Imagen digital

Características de las imágenes de mapa de bits

• Se editan píxel a pixel, al contrario de las imágenes vectoriales en las que se editan los objetos
• Útiles para imágenes de tono contínuo.
• Pueden ocupar mucho espacio en disco: compresión.

Tamaño y resolución de las imágenes

3 Imagen digitalTamaño y resolución de las imágenes Tamaño En píxeles: nº columnas x nº filas (640x480) Tamaño de impresión En anchura x altura: centímetros o pulgadas Resolución En píxeles por pulgada (ppp) Se dividen los tamaños Western Flyse Imagen idéntica con 72 ppp y 300 ppp; obsérvese con el zoom al 200%

Resolución del monitor

4 Imagen digitalLa resolución del monitor Se expresa en píxeles al igual que las imágenes 20" 15" 832 x 624 / 640 x 480 1024 x 768 / 640 x 480 Imagen de 620 x 400 píxeles mostrada en monitores de diferentes tamaños y resoluciones

Resolución de las impresoras

5 Imagen digitalLa resolución de las impresoras Se expresa en puntos de tinta por pulgada o ppp Más puntos = más calidad (de 720 a 2.880 ppp) Los puntos no tienen porque estar separados, sino que pueden superponerse para representar colores. Para trabajos de imprenta, debe establecerse la resolución y tamaño de impresión de la imagen Tamaño : determinado por el diseño del documento. Resolución: determinada por la impresora. Photoshop: opción Tamaño de imagen

Remuestreo de imágenes

6 Imagen digitalRemuestreo Alteración de la cantidad de datos de la imagen al cambiar las dimensiones en píxeles o la resolución de la imagen. Requiere un método de interpolación, es decir, asignar valores de color a los nuevos píxeles según el valor de color de píxeles originales. A. Disminución de resolución B. Original C. Aumento de resolución A B C

El color y la radiación electromagnética

7 Imagen digitalEl color ¿Qué es el color? Percepción de la radiación electromagnética comprendida en el rango visible (400-700 nm) - longitudes de onda típicas perceptibles por ojo humano. Espectro visible por el ojo humano (Luz) Ultravioleta Infrarrojo 400 nm 450 nm 500 nm | 550 nm 600 nm | 650 nm | 700 nm 750 nm Rayos cósmicos Rayos Gamma Rayos X Infrarrojo Radar UHF Onda media Onda corta Onda larga Frecuencia extremadamente baja Microondas Radio 1 fm 1 pm 1 Å 1 nm 1 um 1 mm 1 cm 1 m 1 km 1 Mm Longitud de onda (m) 10 10 10 10 10 10 10 10 10 10 10 10 10 10-2 10-1 10º 101 10 10 104 5 10 106 10 Frecuencia (Hz) 10 23 22 21 20 19 18 1017 10 10 10 10 10 10 108 107 7 106 10 4 104 3 10 10 (1 Zetta-Hz) (1 Exa-Hz) (1 Peta-Hz) (1 Tera-Hz) (1 Giga-Hz) (1 Mega-Hz) (1 Kilo-Hz) -15 -14 -13 -12 -11 -10 -9 -8 -7 -6 -5 -4 -3 11 10 10 9 10 10 10 10 16 15 14 13 12 2 7 ) 2 3 5 8 Imagen digital UV- A/B/C Ultravioleta VHFEl color

Colores primarios aditivos

Colores primarios Aditivos: son colores de la luz (rojo, verde y azul) R G B R. Rojo G. Verde B. Azul

Colores primarios substractivos

9 Imagen digitalEl color Colores primarios Substractivos: son pigmentos (cian, magenta, amarillo y negro) C M Y K C. Cian M. Magenta Y. Amarillo K. Negro

Rueda de colores

10 Imagen digitalRueda de colores Sirve para predecir cómo un cambio en un componente de color afecta a otros colores. Aumentar (disminuir) un color equivale a: • Disminuir (aumentar) color opuesto. · Aumentar (disminuir) dos colores adyacentes. • Disminuir (aumentar) los dos colores adyacentes a opuesto. 0/360 R M sus 270 90 C 180 R. Rojo Y. Amarillo G. Verde C. Cian B. Azul M. Magenta

Modelos y espacios de color

11 Imagen digitalModelos y espacios de color Modelos de color Cada modelo representa un método diferente de describir los colores (RGB, CMYK o HSB) Espacio de color Es una variante de un modelo de color que tiene una gama (rango) específico de colores Cada dispositivo (ya sea un monitor o una impresora) dispone de su propio espacio de color

Modo de color RGB

12 Imagen digitalModo de color RGB Cada pixel tiene 3 canales (rojo, verde, azul) En imágenes de 8 bits la intensidad de cada color varia entre 0 y 255. Nº de canales= 3 (R GB ) Profundidad = 8 bits x 3 canales = 24 bits/pixel 10001010 O0110111 10010100 Colores posibles : 16.777.216 (combinaciones de 24 digitos con 2 valores posibles. 1 / 0) 224 Es el modo de color utilizado en los monitores

Modo de color CMYK

13 Imagen digitalModo de color CMYK Basado en modelo substractivo: utilizado en modelos de tinta. Cyan Blue Green White (paper) reflects all Magenta absorbs green Black Magenta Yellow Red Cyan absorbs red Yellow absorbs blue

Valores de porcentaje CMYK

14 Imagen digitalModo de color CMYK A cada pixel se le asigna un valor de porcentaje para las tintas de cuatricromía (cian, magenta, amarillo y negro) La componente K es necesaria para obtener el negro puro Convertir una imagen RGB a CMYK crea una separación de color para impresión (problema de calibración)

Tono, saturación y brillo (HSB)

15 Imagen digitalTono, saturación y brillo El modelo HSB se basa en la percepción humana del color Tono. Color reflejado o transmitido a través de un objeto Saturación. Fuerza o pureza del color (cromatismo) Brillo. Oscuridad relativa del color (Luminosidad) H 0 -360 1 100 100 = S B 0 0 H. Tono S. Saturación B. Brillo

Modo de color Lab

16 Imagen digitalModo de color Lab Se basa en la percepción humana del color. Lab describe la apariencia de color en lugar de la cantidad de colorante necesaria para que un dispositivo produzca el color Modelo independiente del dispositivo L (luminosidad) que varía entre 0 y 100 a (verde - rojo) varía entre 127 y -128 b (azul - amarillo) varía entre 127 y -128 A B L

Modo de escala de grises

17 Imagen digitalModo de escala de grises Se utilizan distintos tonos de gris en una imagen En imágenes de 8 bits hay 256 tonos: 0 negro y 255 blanco Como porcentajes de cobertura de tinta negra: 0% blanco y 100% negro

Modo de mapa de bits monocromático

18 Imagen digitalModo de mapa de bits Imagen monocromática Se almacena un bit (0 o 1) para cada pixel La imagen resultante es en blanco y negro 1 1 111000 1 1 1 1 1 1 00 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

Modo de color indexado

19 Imagen digitalModo de color indexado Utiliza una paleta (o tabla de consulta) de colores Índice Rojo Verde Azul Color C 0 0 0 0 Negro C 1 1 1 1 Blanco 2 1 0 0 Rojo Imagen Paleta de colores Nº de colores: bits por pixel (8 bits = 256 colores) Se puede reducir el tamaño del archivo manteniendo la calidad visual si la imagen original tiene 256 colores o menos

Canales de color

20 Imagen digitalCanales de color Almacenan información en cada pixel de la imagen sobre los componentes de color. Número de canales Tipo de imagen 1 Mapa de bits, escala de grises, color indexado. 3 RGB, LAB, HSB. 4 CMYK Se pueden añadir canales alfa para almacenar máscaras. 2Sepueden añadir canales de tintas planas.Canales de color Los canales de color son imágenes en escala de grises. Cada canal puede manipularse por separado. Width: Height: Navigator Color History Channels Tool Presets Info RGB @ RGB Color.psd @ 50% (RGB) Red 98 1 Green 9€2 Blue 98 3 50% 0 Doc: 1.02M/1.02M

Profundidad de bits

22 Imagen digitalProfundidad de bits Número de bits utilizados para almacenar un pixel. Profundidad Bits/pixel Colores Comentarios 1 2 Modo mapa de bits 8 256 Modo escala de grises o color indexado 16 65.536 Modo color alta densidad (high color) 24 16.777.216 Modo color verdadero (true color). Modelo RGB 32 4.294.967.296 Modelo RGB con canal alfa (RGBA) y modelo CMYK

Profundidad de 8 y 24 bits

23 Imagen digitalProfundidad de bits Profundidad de 8 bits (256 colores) 1 0 10 00 10 Número binario de 8 bits que representa una tonalidad de amarillo Profundidad de 24 bits "True Color" B = 0 G = 255 R = 255 Referencia Anterior: Nuevo: Componentes R: 255 R: 255 G: 255 G: 255 B: 0 B: 0 Nombre: Amarillo

Cálculo del tamaño de un archivo de imagen

24 Imagen digitalProfundidad de bits Cálculo del tamaño de un archivo de imagen Tomamos una foto con una cámara que tiene una resolución de 2048x3072 píxeles (6MP). ¿ Cuánto ocupa el archivo en memoria, si se guarda con un formato RGB cuya profundidad de bit es 24? (2048x3072x24/8) = 18874368 Bytes 18874368/(1024x1024) = 18 MB

Imágenes de alto rango dinámico (HDR)

25 Imagen digitalImágenes de alto rango dinámico (HDR) Son imágenes de 32 bits por canal Almacenan el rango del mundo visible A. Imagen con detalles de sombra, pero con iluminaciones recortadas B. Imagen con detalles de iluminaciones, pero con sombras recortadas C. Imagen HDR que contiene el rango dinámico de la escena A C B

Conversión entre modos de color

26 Imagen digitalConversión entre modos de color La selección de un modo de color distinto cambia de forma permanente los valores de color de la imagen Al convertir una imagen RGB a CMYK, los valores de color RGB fuera de la gama CMYK se ajustan para quedar dentro de la gama CMYK vs. RGB Color Space RGB CMYK A C

Conversión de una imagen a mapa de bits

27 Imagen digitalConversión de una imagen a Mapa de bits Se reduce la imagen a dos colores Tipos de conversión 50% umbral Tramado de motivo Tramado de difusión Trama de semitono Motivo personalizado Imagen original en escala de grises y método de conversión 50% de umbral Métodos de conversión Tramado de motivo y Tramado de difusión

Conversión a color indexado

28 Imagen digitalConversión a color indexado Se reducen los colores a un máximo de 256 (GIF y PNG-8) Opciones de conversión para imágenes en color indexado Tipo de paleta (exacta, Mac, Windows, web, uniforme, perceptual, selectiva, adaptable, ... ) Número de colores Tramado (difusión, motivo, ruido)

Selección de colores

29 Imagen digitalSelección de colores A BC DE Selector de color (color frontal) × nuevo OK Cancelar Añadir a muestras actual Bibliotecas de colores D H: 217 o OL: 55 OS: 68 % Da: 5 B: 91 % b: -56 OR: 74 C 73 % DG: 133 M: 43 % B: 231 Y: 0 % L Sólo colores Web # 4a85e7 K: 0 % F G H A. Color seleccionado B. Color original C. Color ajustado D. Icono de alerta de fuera de gama E. Icono de alerta de un color no compatible con Web F. Sólo muestra colores compatibles con Web G. Campo de color H. Regulador de color I. Valores de color

Selección de tintas planas

30 Imagen digitalSelección de tintas planas Las tintas planas son tintas especiales mezcladas previamente que se utilizan en lugar de, o además de, las tintas de cuatricromía (CMYK) Tinta plana CMYK

Ejemplos de tintas planas

31 Imagen digitalSelección de tintas planas Ejemplos PANTONE MATCHING SYSTEM®, Trumatch® Swatching System™, Focoltone ® Colour System, el sistema Toyo Color Finder TM 1050, el sistema ANPA-Color™, el sistema de color HKS® y DIC Color Guide. GoeGuide/COATED

Panel KULER

32 Imagen digitalPanel KULER El panel de Kuler™ es el portal que brinda acceso a grupos de colores o temas creados por una comunidad en línea de diseñadores 44 KULER KULER About Browse Create About Browse Create Select Rule: Analogous Highest Rated All Time Buddha in Rain Firenze Aspirin C sandy stone be ... 28X Dusty Petrol Digerati afternoon chai jl sweden Watermelon Mediterrano unlike Paparazzi R: 255 Orange on olive G: 165 mirabelle B: 48 Iconoclasm Hex: FFA530 Cherry Cheesec ... Save Theme 33 Imagen digital Base Color
