El fenómeno de la RM y sus secuencias principales

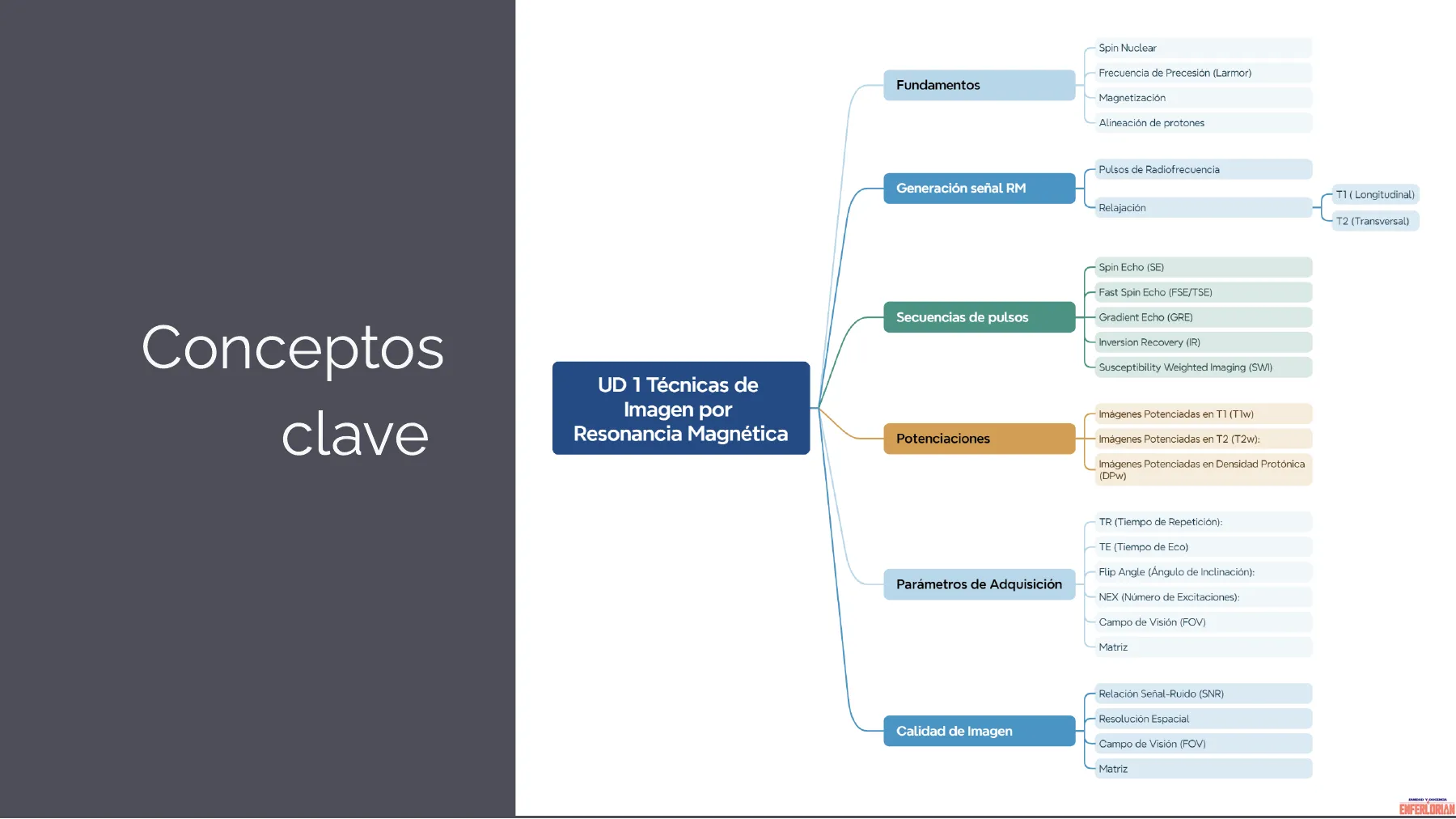

El fenómeno de la RM y sus secuencias principales -Técnicas por Imagen de Resonancia Magnética- Prof: Vera LópezSpin Nuclear Frecuencia de Precesión (Larmor) Fundamentos Magnetización Alineación de protones Pulsos de Radiofrecuencia Generación señal RM Tl ( Longitudinal) Relajación T2 (Transversal) Spin Echo (SE) Fast Spin Echo (FSE/TSE) Secuencias de pulsos Gradient Echo (GRE) Inversion Recovery (IR) Susceptibility Weighted Imaging (SWI) Imágenes Potenciadas en T1 (Tlw) Potenciaciones Imágenes Potenciadas en T2 (T2w): Imágenes Potenciadas en Densidad Protónica (DPw) TR (Tiempo de Repetición): TE (Tiempo de Eco) Flip Angle (Ángulo de Inclinación): Parámetros de Adquisición NEX (Número de Excitaciones): Campo de Visión (FOV) Matriz Relación Señal-Ruido (SNR) Resolución Espacial Calidad de Imagen Campo de Visión (FOV) Matriz

Conceptos clave de Imagen por Resonancia Magnética

TANIDAD Y DOCENCIA ENFERLORIAN Conceptos clave UD 1 Técnicas de Imagen por Resonancia MagnéticaINTRODUCCIÓN La resonancia magnética (RM) es una técnica de diagnóstico que utiliza campos magnéticos y pulsos de radiofrecuencia para crear imágenes detalladas del interior del cuerpo. A diferencia de otras técnicas, como las radiografías o la tomografía computarizada (CT), que usan rayos X, la RM se basa en el comportamiento de los átomos, en particular el hidrógeno, para generar imágenes.

Comparativa de métodos de imagen médica

0CT RX RM iG: @surtadosemradiologia X-RAY MRA Magnetic Resonance Angiography MRI Magnetic Resonance Imaging PET SCAN Positron Emission Tomography CT Computed Tomography iG: @schoolofmedicsGLOSARIO RADIOLÓGICO Esta imagen muestra una tabla comparativa entre los diferentes métodos de imagen médica: Rayos X, Tomografía Computarizada (TC), Resonancia Magnética (RM) y Ecografía. En cada columna se describe cómo ciertos materiales o sustancias del cuerpo se ven representados o categorizados en cada modalidad de imagen.

Representación de materiales en imagen médica

RAYOS X TC RM ECOGRAFÍA Aire Hipodenso Hipointenso Grasa Radiolúcido Hipoecogénico Isodenso Isointenso Isoecogénico Agua o Calcio Radiopaco Hiperdenso Hiperintenso Hiperecogénico Metal Fuente: https://www.youtube.com/watch?v=SNUDUCmpjPs AnecogénicoEs importante ...

Comportamiento de tejidos en Resonancia Magnética

Desde el punto de vista de la Resonancia Magnética (RM), el comportamiento de los tejidos y sustancias se describe de la siguiente manera:

Hipointenso en RM

Hipointenso: Este término se refiere a las estructuras que aparecen oscuras en las imágenes de RM. Esto significa que la señal que proviene de estas estructuras es baja o débil. Los tejidos como el aire y la grasa tienden a aparecer hipointensos en las secuencias ponderadas en T1, ya que no emiten suficiente señal.Es importante ...

Isointenso en RM

Isointenso: Indica que el tejido tiene una intensidad similar a la de los tejidos circundantes. En este caso, el agua tiene un comportamiento isointenso, lo que significa que su señal no se destaca ni como brillante ni como oscura, sino que tiene un tono similar al del tejido de referencia.Es importante ...

Hiperintenso en RM

Hiperintenso: Las estructuras hiperintensas son aquellas que se ven brillantes en las imágenes de RM, lo que significa que emiten una señal fuerte. En este caso, el calcio y el metal se clasifican como hiperintensos en RM. Esto se debe a que provocan una señal brillante debido a la alta densidad o al efecto que tienen en el campo magnético, aunque en la práctica clínica el metal puede crear artefactos brillantes, lo que a veces dificulta la interpretación de la imagen.HISTORIA

Historia de la Resonancia Magnética

RESONANCIA MAGNÉTICA ESTO ES SOLO UNA APROXIMACIÓN ...Érase una vez ... La historia de la Resonancia Magnética (MRI, por sus siglas en inglés) se remonta a descubrimientos científicos clave que sentaron las bases para el desarrollo de esta tecnología, que hoy en día es una de las más importantes en el diagnóstico sanitario. Hi sorry

La transformada de Fourier en RM

La base matemática: la transformada de Fourier https://www.sapaviva.com/wp-content/uploads/2017/06/87S .- Jean-Baptiste-Joseph-Fourier-1768-1830-1-849x849.jpg Uno de los conceptos matemáticos fundamentales en la resonancia magnética es la transformada de Fourier, que fue descrita por el matemático francés Jean Baptiste Joseph Fourier en 1822. Aunque esta herramienta matemática se desarrolló mucho antes de la MRI, resulta esencial porque permite transformar señales complejas, como las ondas que se generan en el cuerpo durante un estudio de resonancia, en imágenes que los clínicos pueden interpretar. .

El concepto de spin nuclear

EL CONCEPTO DE SPIN NUCLEAR En 1920, surge la idea del spin nuclear, una propiedad que tienen las partículas en el núcleo de los átomos, como los protones. En pocas palabras, el spin convierte a los protones en pequeños imanes que pueden responder a un campo magnético externo. Este concepto es clave para el funcionamiento de la resonancia magnética. Paired nucleons Aligned neutrons Aligned neutrons and protons Fully aligned band termination Oblate https://ns.ph.liv.ac.uk/images/Band_term.jpg

Avance experimental de Isidor Rabi

El primer avance experimental: Isidor Rabi (c) = Al PL. + = om 2. - UH UH JR https://encrypted-tbn0.gstatic.com/images?q=tbn:ANd9GcTITDNcOHUpp-W7vlXfR9JTY2LuGW7GfchjA&s En 1938, el físico Isidor Isaac Rabi desarrolló un método para estudiar las propiedades magnéticas de los átomos mediante resonancia magnética, permitiendo entender mejor su estructura interna. Este avance fue premiado con el Premio Nobel de Física en 1944. Este trabajo sirvió de base para el desarrollo posterior de la MRI, al mostrar que las propiedades magnéticas de los átomos podían ser estudiadas y registradas.

Contribuciones de Felix Bloch y Edward Mills Purcell

Las contribuciones de Felix Bloch y Edward Mills Purcell Después de la Segunda Guerra Mundial, en 1946, dos grupos de científicos, Liderados por Felix Bloch (Universidad de Stanford) y Edward Mills Purcell (Universidad de Harvard), perfeccionaron los métodos previos de Rabi. Lo que descubrieron fue crucial: cuando ciertos núcleos atómicos se sometían a un campo magnético y eran estimulados con ondas de radiofrecuencia, esos núcleos absorbían y luego liberaban energía en forma de ondas de radio. Esta energía liberada se podía captar mediante una antena, lo que es la base del principio de la resonancia magnética. Ambos científicos recibieron el Premio Nobel de Física en 1952 por sus investigaciones.

Evolución hacia la aplicación médica de la RM

La evolución hacia la aplicación médica En los años siguientes, varios científicos comenzaron a aplicar los principios de la resonancia magnética para estudiar las propiedades de tejidos biológicos. Se descubrió que el tiempo de relajación (el tiempo que tarda un átomo en volver a su estado de baja energía después de ser estimulado) variaba entre diferentes tejidos, lo que abrió la puerta a su uso en medicina.

Primer uso de RM en detección de tumores

El primer uso en detección de tumores: Raymond Vahan Damadian En 1971, el científico Raymond Vahan Damadian fue uno de los pioneros que propuso que la resonancia magnética podría usarse para detectar tumores. Demostró que los tiempos de relajación en los tejidos tumorales eran diferentes a los de los tejidos normales. En 1972, Damadian construyó el primer escáner de resonancia magnética para el cuerpo entero, y en 1976 obtuvo la primera imagen de un tumor en un animal vivo, un avance revolucionario en la medicina.

Primeras imágenes médicas con RM

Primeras imágenes médicas: Paul Lauterbur y Peter Mansfield En 1973, Paul Lauterbur, un científico de la Universidad de Nueva York, introdujo la idea de la codificación espacial, que permitió crear imágenes tridimensionales del cuerpo mediante MRI. Poco después, el físico británico Peter Mansfield mejoró los métodos matemáticos para transformar la señal de resonancia en imágenes más detalladas y precisas. Ambos fueron galardonados con el Premio Nobel de Fisiología o Medicina en 2003 por sus contribuciones. Sin embargo, este premio fue polémico porque Raymond Damadian no fue incluido, a pesar de su papel clave en los primeros desarrollos.

Temporalización de la historia de la RM

TEMPORALIZACIÓN 1822 1920 1971-1976 Jean Baptiste Fourier desarrolla la transformada de Fourier, esencial para procesar las señales de resonancia. Surge el concepto de spin nuclear, que describe cómo se comportan los protones en un campo magnético. Raymond Damadian aplica la MRI para detectar tumores, construyendo el primer escáner de cuerpo entero. 1938 1973 Isidor Rabi desarrolla un método para medir las propiedades magnéticas de los átomos usando resonancia. Paul Lauterbur y Peter Mansfield desarrollan la técnica para obtener imágenes tridimensionales con MRI.

Principios de la Resonancia Magnética (MRI)

Principios de la Resonancia Magnética (MRI) La MRI funciona gracias a una combinación de factores que permiten que las señales emitidas por los protones del cuerpo se traduzcan en imágenes de alta calidad. A continuación, se explican los principios clave que hacen posible este proceso: MRI scan image MRI scanner - Magnetic field Radio waves D medmovie.com https://pin.it/2bYl1izIX

Componentes principales del equipo de RM

• Imán Principal Crea el campo magnético fuerte necesario para alinear los protones.
• Bobinas de Gradiente Generan campos magnéticos variables para la localización espacial de las señales.
• Antenas Receptoras Captan las señales emitidas por los protones y las transmiten al sistema de procesamiento.
• Sistema de Procesamiento Convierte las señales recibidas en imágenes diagnósticas.

El átomo de hidrógeno en RM

EL ATOMO DE HIDRÓGENO El principio básico de la MRI se fundamenta en el comportamiento del átomo de hidrógeno. El hidrógeno es el elemento más abundante en el cuerpo humano porque forma parte del agua, que constituye aproximadamente el 70-80% del cuerpo humano. El núcleo del átomo de hidrógeno está compuesto por un solo protón, que tiene la propiedad de resonancia magnética. El comportamiento de estos protones cuando están sometidos a un campo magnético es lo que hace posible la obtención de imágenes mediante MRI.

Campo magnético principal (B0)

Campo magnético principal (B0) El campo magnético principal es generado por un imán grande y muy potente dentro del escáner de MRI. Este campo es extremadamente uniforme y fuerte, lo que permite que los protones de hidrógeno en el cuerpo del paciente se alineen con dicho campo. Esta alineación de los protones es esencial para crear un vector de magnetización, que es una representación de la suma de todos los pequeños campos magnéticos generados por los protones.
