Cuerpos Intrusivos o Plutónicos

6/4/2020 Capítulo 5 - Cuerpos intrusivos o plutónicos - Elementos Básicos De Petrología Ignea - Miscelanea 18 - INSUGEO Capítulo 5: Cuerpos intrusivos o plutónicos Introducción El término plutón es el nombre genérico para los cuerpos intrusivos y las rocas que los envuelven, se denominan rocas de campo o rocas de caja. El tamaño y forma de los plutones es generalmente especulativo, porque la erosión expone sólo una pequeña parte del cuerpo, aunque se ha logrado considerable información de cuerpos profundamente erosionados, mediante observaciones de campo, estudios geofísicos y trabajos mineros. Estos han permitido, según su forma específica, agrupar a los cuerpos plutónicos en laminares y globosos (Llambías 2008). En las clasificaciones también se tienen en cuenta las relaciones con la roca de campo, ya sea que corten a la estructura, o que se adapten a ella se los llama discordantes o concordantes, respectivamente.

Cuerpos Laminares

Entre los cuerpos laminares, se incluyen: lacolitos, facolitos y lopolitos (Fig. 5-1).

Lacolitos: son cuerpos concordantes con un piso plano y un techo arqueado. Las rocas que los constituyen son viscosas (silícicas) lo que limitan el flujo magmático a lo largo de la superficie horizontal y son suficientemente someros como para que puedan levantar las rocas del techo.

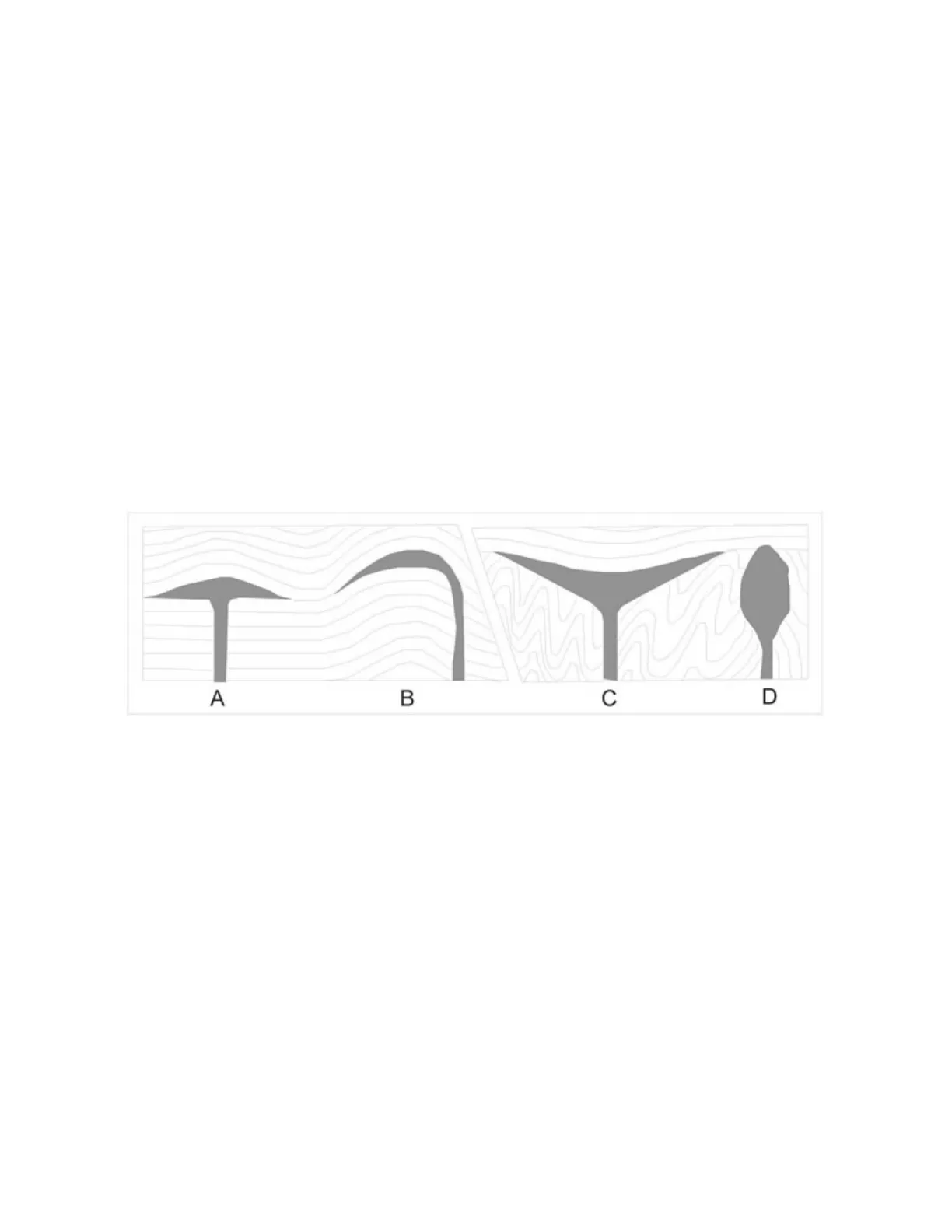

A B C D Figura 5-1. Formas de cuerpos plutónicos. A- Lacolito. B- Facolito. C- Lopolito. D- Stock (redibujado de Wimenauer, 1985).

Lopolitos: son cuerpos concordantes intruidos en una cuenca estructural. Son de gran extensión, con forma de "plato" y característicamente están formados por rocas básicas de baja viscosidad.

Facolitos: son cuerpos de pequeñas dimensiones que se ubican en las charnelas de los pliegues y se adelgazan paulatinamente en los flancos hasta desaparecer. Los tamaños varían desde pocos centímetros a algunos kilómetros. Los ejemplos más característicos se observan en las rocas metamórficas inyectadas.

Los cuerpos laminares se caracterizan por tener una relación longitud/espesor >>>1 y sus lados son superficies con tendencias planas y subparalelas. Poseen alta relación superficie/ volumen, que permite la perdida rápida del calor y por ende su enfriamiento. Esto permite la formación de texturas características para las rocas de estos cuerpos. Entre los cuerpos laminares, vamos a tratar: diques, diques anulares, diques cónicos, filones capa y chimeneas volcánicas, que junto a los plateau basálticos, coladas y depósitos piroclásticos, ya tratados constituyen los cuerpos laminares. www.insugeo.org.ar/libros/misc_18/05.htm 1/126/4/2020 Capítulo 5 - Cuerpos intrusivos o plutónicos - Elementos Básicos De Petrología Ignea - Miscelanea 18 - INSUGEO

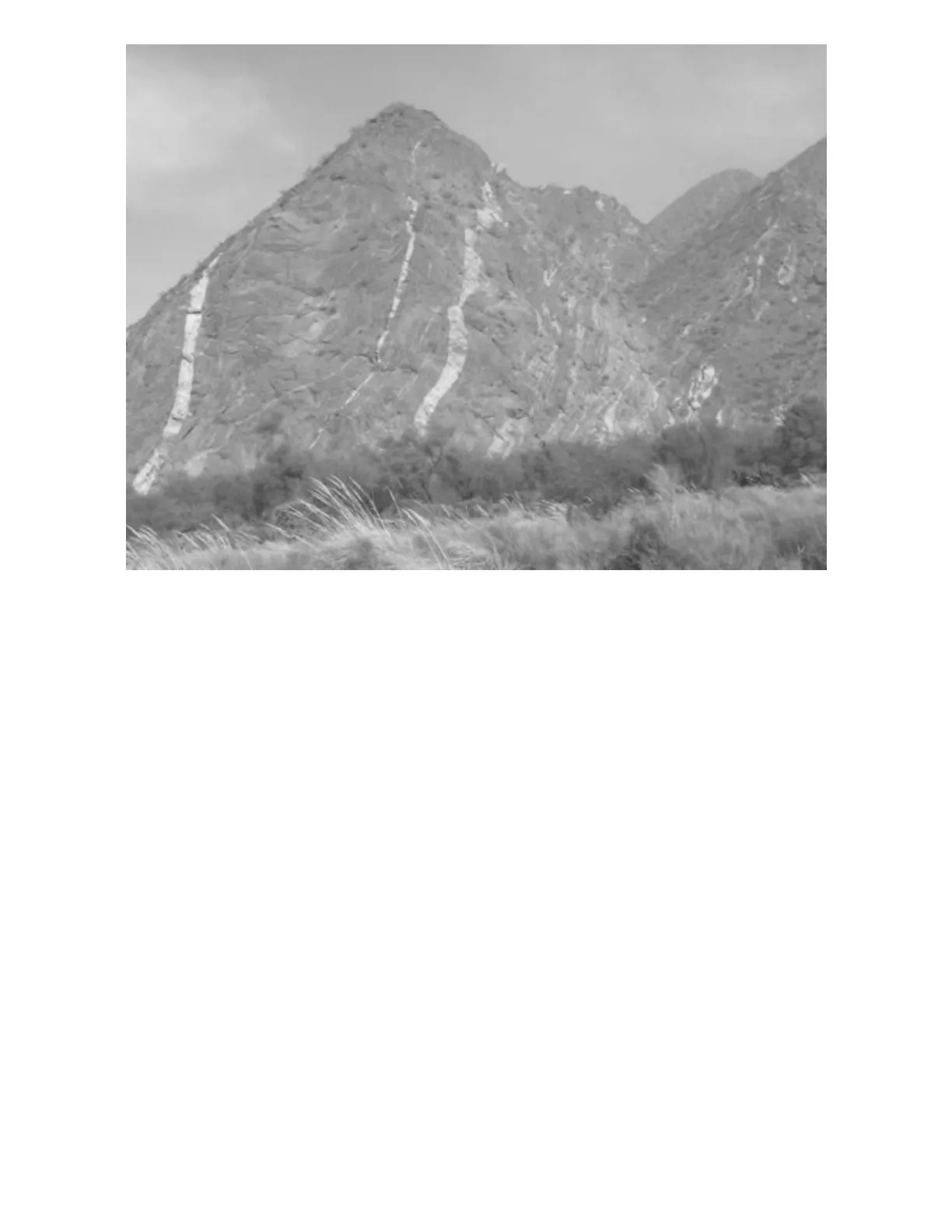

Fig. 5-2. Filones capa (sills) de pegmatitas. Observar la concordancia con la estructura metamórfica, así como las deformaciones plásticas sufridas. Sierra de Copabana, Catamarca.

Un cuerpo tabular intrusivo es simplemente magma que ha rellenado una fractura. Si el cuerpo es concordante con la estructura, se lo denomina filón capa (Fig. 5-2) y si es discordante, dique (Fig. 5-3). Un filón capa se desarrolla cuando el magma aprovecha los planos de debilidad de sedimentos, u otras foliaciones y se inyecta en las mismas. Un dique es un relleno de fractura que corta al bandeado o a las estructuras de las rocas preexistentes. Las fracturas son conductos ideales para el magma porque le permiten penetrar fácilmente, es especial en áreas afectadas por extensión o en la parte superior de un diapiro magmático. Estos cuerpos tabulares se presentan donde las rocas son suficientemente frágiles para fracturarse. www.insugeo.org.ar/libros/misc_18/05.htm 2/126/4/2020 Capítulo 5 - Cuerpos intrusivos o plutónicos - Elementos Básicos De Petrología Ignea - Miscelanea 18 - INSUGEO

Fig. 5-3. Dique de pegmatita cortando la estructura de un granito equigranular.

Aunque la mayoría de los diques y filones capa se emplazan durante un único evento, algunos presentan inyecciones múltiples, que puede tener lugar porque las rocas al enfriarse se contraen y desarrollan zonas de debilidad que permiten el ingreso de un nuevo pulso de magma. Un cuerpo se describe como múltiple, si las fases de inyección son todas de la misma composición y compuesto si más de un tipo de roca está presente.

Los diques y filones capa, puede presentarse como cuerpos solitarios, pero los diques en especial, típicamente se presentan en series, que reflejan los esfuerzos regionales que desarrollan fracturas en las cuales se inyecta el magma y se los denomina enjambre de diques, los que suelen tener desarrollo subparalelo. Los diques, también suelen desarrollarse como enjambres radiales en los alrededores de las chimeneas volcánicas, que en su ascenso producen fracturas radiales, por las que puede ascender el magma.

Otra forma de presentarse es con formas concéntricas, que se desarrollan por encima de los plutones. Los cuales se manifiestan como diques anulares y diques cónicos. Los diques anulares se producen cuando la presión ejercida por el magma es menor que la presión de material sobreyacente. En este caso fracturas circulares se forman como en la Fig. 5-4. En este caso como la roca de caja tiene una densidad algo mayor que la del magma tiende a hundirse en él, por lo que se producen espacios por las que penetra el magma. Cuando estas fracturas alcanzan la superficie y el magma escapa por las mismas, se produce un evento volcánico, como sería una caldera de colapso.

Los diques cónicos, se forman cuando la presión del magma es mayor que la presión confinante de las rocas sobrepuestas. En este caso los diques se inclinan hacia el interior y toman la forma de la Fig. 5-4. Los diques anulares y los diques cónicos pueden ocurrir conjuntamente y serían el resultado de diferentes fases de una intrusión.

Los diques y filones capas pueden tener espesores desde pocos milímetros a mas de un kilómetros, aunque comúnmente los observamos en el rango de las decenas de metros. www.insugeo.org.ar/libros/misc_18/05.htm 3/126/4/2020 Capítulo 5 - Cuerpos intrusivos o plutónicos - Elementos Básicos De Petrología Ignea - Miscelanea 18 - INSUGEO

DIQUES CONICOS DIQUES ANULARES BLOQUE DESC ENDIDO

Fig. 5-4. Esquema de desarrollo de diques anulares en un cuerpo plutónico diferenciado.

Los cuerpos tabulares se emplazan generalmente por inyección asociada con dilatación de las paredes del dique y la posición es en forma general aproximadamente vertical. Los diques y filones capa se enfrían progresivamente desde las paredes hacia el centro y en algunos casos llegan a desarrollan estructuras columnares. Así en los diques subverticales el desarrollo de las columnas es casi horizontal, lo que ayuda a diferenciar los diques de coladas de composición similar, que tienen desarrollo subhorizonal y las columnas son casi verticales.

El término vena, se refiere a un cuerpo tabular pequeño, no interesa si es concordante o discordante y se usa preferentemente en relación a cuerpos mineralizados. El término no es recomendado para su uso con cuerpos ígneos.

Cuerpos Globosos

Los cuerpos globosos, tienden a desarrollar formas groseramente equidimensionales, poseen en general baja relación superficie/volumen, por lo que la irradiación de calor tiende a ser baja, permitiendo un enfriamiento lento y de larga duración. Entre los cuerpos globosos vamos a tratar: plutones, stocks y batolitos.

Plutones: este término fue usado por Pitcher (1993) para cualquier cuerpo grande, no tabular, y restringe el término batolito para agrupación de múltiples plutones que se desarrollan en zonas orogénicas.

Stocks: son plutones con forma cilíndrica, que ocupan un área de menos de 100 km2. Estos conductos plutónicos cilíndricos en Europa son denominados plugs. Y la parte expuesta de un plug, después de la erosión del material volcánico superior se denomina neck-volcánico.

Batolitos: son cuerpos plutónicos con superficies de exposición superiores a 100 km2. Cuando la parte superior de un batolito comienza a ser erosionado, aparecen afloramientos restringidos de granito, separados entre si por roca de caja, que se denominan cúpulas, cuando la evidencias geofísicas o el mapeo sugieren que un gran intrusivo se encuentra por debajo. Los batolitos constituyen los mayores cuerpos intrusivos y su composición corresponde a rocas silícicas. Los batolitos se forman por la actividad magmática relativamente continua en espacio y tiempo, con pulsos de variada magnitud que se suceden en forma intermitente, por lo que no constituyen un tipo de intrusión. El www.insugeo.org.ar/libros/misc_18/05.htm 4/126/4/2020 Capítulo 5 - Cuerpos intrusivos o plutónicos - Elementos Básicos De Petrología Ignea - Miscelanea 18 - INSUGEO desarrollo de los batolitos está estrechamente ligado a los procesos geológicos regionales de tectónica de placas, ya sean procesos de subducción o de distensión.

Según la relación con los procesos tectónicos podemos clasificar a los batolitos en: orogénicos, post-orogénicos y anorogénicos (Llambias 2008).

Tipos de Batolitos

Batolitos orogénicos: son los que se desarrollan en los arcos magmáticos desarrollados en zonas de subducción. Como por ejemplo los batolitos andinos de Chile y Perú. Composicionalmente se caracterizan por granodioritas y tonalitas, metaluminosas y calcoalcalinas. Con carácter subordinado también se encuentran granitos, dioritas y gabros.

Batolitos post-orogénicos: son los que se emplazaron con posterioridad a la orogénesis y su consolidación es post- deformación. Con posterioridad a un período orogénico se produce la relajación mecánica, pasando de la compresión a la extensión, lo que produce el colapso orogénico, en el que la actividad magmática puede ser intensa. Es en este período en el que se producen los batolitos post-orogénicos y los plateau riolíticos. La composición es monzogranítica y granodiorítica. Los plutones intruyen aprovechando fracturas y los más tardíos son de sección circular.

Fig. 5-5. Vista afloramiento Batolito de Capillitas, Sierras Pampeanas, Catamarca.

Batolitos anorogénicos: tienen lugar en el interior de las placas y su emplazamiento tiene lugar en corteza rígida, con bajo gradiente geotérmico. Se asocian con estructuras de rift, típicas de ambiente extensional. Constituyen complejos intrusivos centrados con notables diques anulares. Son generalmente de dimensiones menores que las otras dos categorías citadas. Las composiciones intermedias a silícicas tienen tendencias alcalinas y peralcalinas, constituyendo a menudo asociaciones bimodales, con participación de rocas básicas y ácidas. También constituyen complejos alcalinos máficos, que incluyen carbonatitas y sienitas. Los plutones son generalmente de secciones circulares y muestran abundantes diques anulares.

Relaciones de Contacto de los Plutones

El emplazamiento de un plutón involucra la yuxtaposición de un líquido caliente en movimiento, viscoso, comúnmente saturado en fluidos, contra un material frío, estacionario, sólido y generalmente de composición muy diferente. Tales contrastes en las propiedades producen interacciones mecánicas y químicas, que imparten a la zona www.insugeo.org.ar/libros/misc_18/05.htm 5/12
