Deusto Universidad de Deusto MASTER UNIVERSITARIO EN INGENIERÍA INDUSTRIAL COMPLEJOS E INSTALACIONES INDUSTRIALES 4. PROYECTO DE EDIFICIOS INDUSTRIALES. Soluciones constructivas.

Envolvente Industrial

Función de la Envolvente

ENVOLVENTE: Su función es delimitar el espacio interior del exterior protegiéndolo de las condiciones climatológicas adversas.

Composición de la Envolvente

Está compuesta por:

• CUBIERTA
• FACHADA

Funciones Principales de la Envolvente

Las principales funciones de la envolvente son:

• ESTANQUEIDAD
• AISLAMIENTO
• ACABADO EXTERIOR
• ACABADO INTERIOR
• ILUMINACIÓN
• VENTILACIÓN

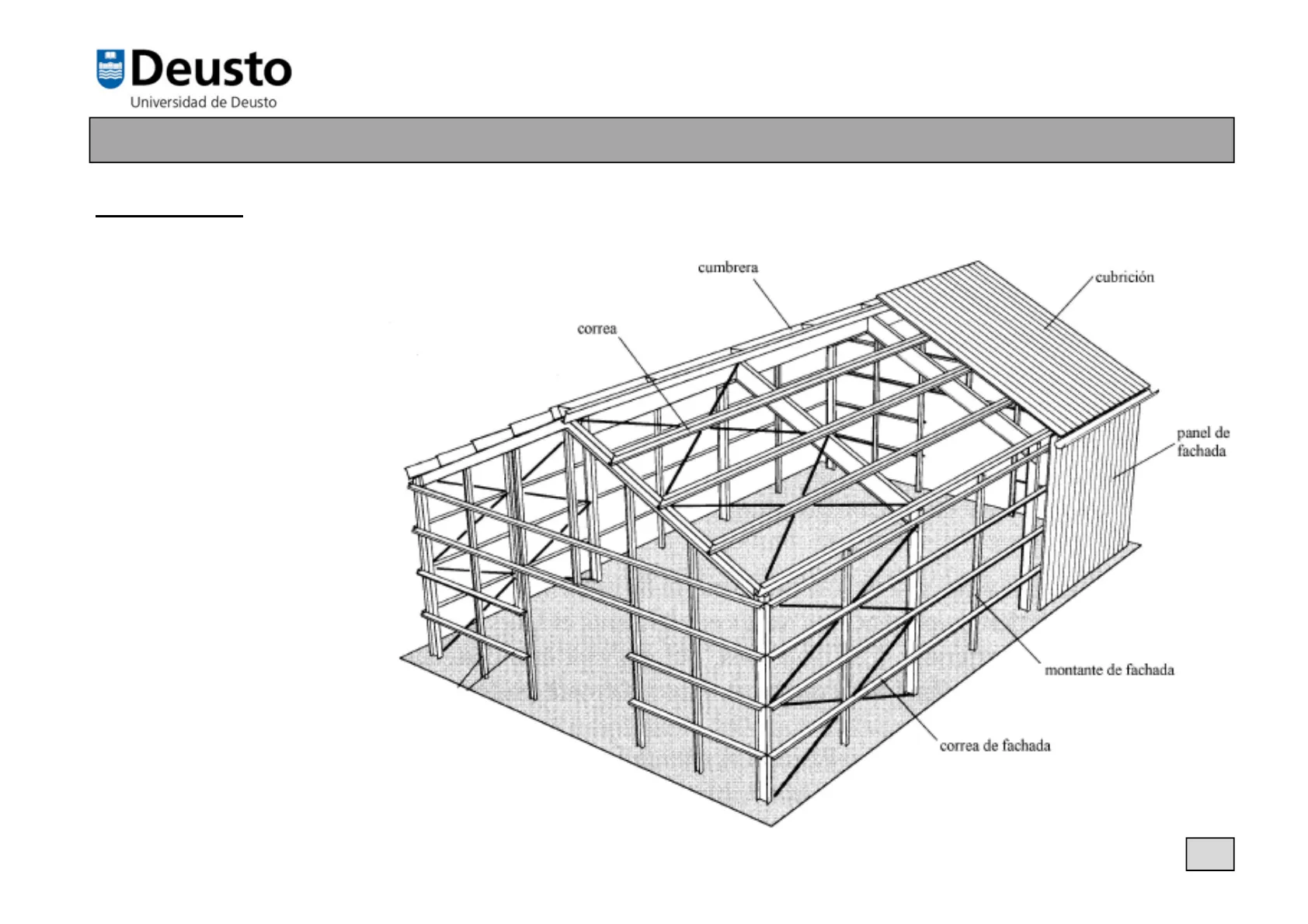

cumbrera cubrición correa panel de fachada montante de fachada correa de fachada 1Deusto Universidad de Deusto MASTER UNIVERSITARIO EN INGENIERÍA INDUSTRIAL COMPLEJOS E INSTALACIONES INDUSTRIALES 4. PROYECTO DE EDIFICIOS INDUSTRIALES. Soluciones constructivas.

Requerimientos CTE

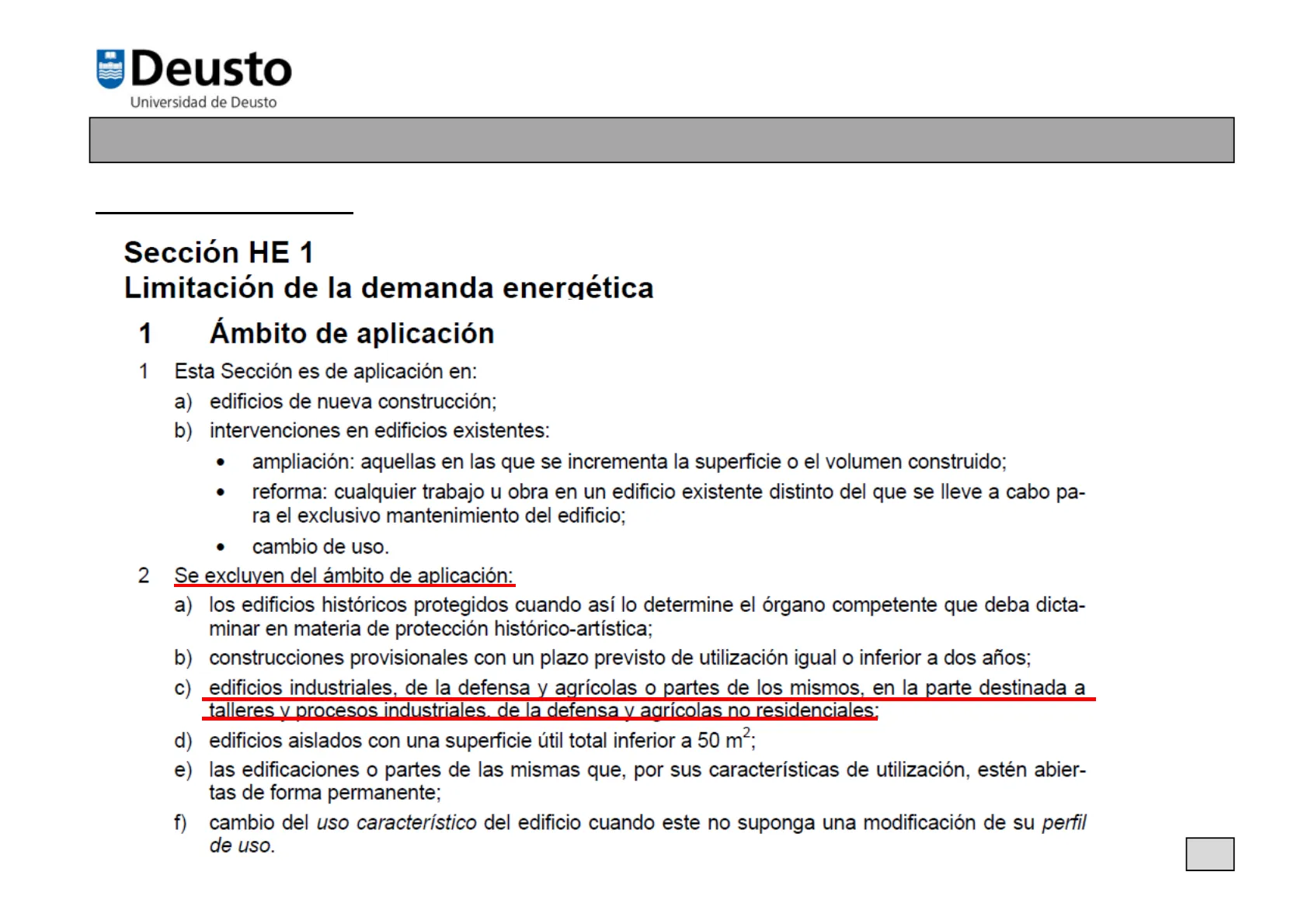

Sección HE 1: Limitación de la Demanda Energética

REQUERIMIENTOS CTE: Sección HE 1 Limitación de la demanda energetica 1

Ámbito de Aplicación de la Sección HE 1

Ámbito de aplicación 1 Esta Sección es de aplicación en:

1. edificios de nueva construcción;
2. intervenciones en edificios existentes:
   • ampliación: aquellas en las que se incrementa la superficie o el volumen construido;
   • reforma: cualquier trabajo u obra en un edificio existente distinto del que se lleve a cabo pa- ra el exclusivo mantenimiento del edificio;
   • cambio de uso.

Exclusiones del Ámbito de Aplicación

2 Se excluyen del ámbito de aplicación:

1. los edificios históricos protegidos cuando así lo determine el órgano competente que deba dicta- minar en materia de protección histórico-artística;
2. construcciones provisionales con un plazo previsto de utilización igual o inferior a dos años;
3. edificios industriales, de la defensa y agrícolas o partes de los mismos, en la parte destinada a talleres y procesos industriales, de la defensa v agrícolas no residenciales:
4. edificios aislados con una superficie útil total inferior a 50 m2;
5. las edificaciones o partes de las mismas que, por sus características de utilización, estén abier- tas de forma permanente;
6. cambio del uso característico del edificio cuando este no suponga una modificación de su perfil de uso.

2Deusto Universidad de Deusto MASTER UNIVERSITARIO EN INGENIERÍA INDUSTRIAL COMPLEJOS E INSTALACIONES INDUSTRIALES 4. PROYECTO DE EDIFICIOS INDUSTRIALES. Soluciones constructivas.

Materiales de Fachada y Cubrición

Materiales de Fachada

MATERIALES DE FACHADA:

• Ladrillo
• Bloques de hormigón
• Prefabricados de hormigón
• Prefabricados ligeros (PVC, chapa, muros cortina)

Materiales de Cubrición

MATERIALES DE CUBRICIÓN:

• Tejas
• Hojas de pizarra
• Placas de fibrocemento
• Chapas de acero
• Paneles metálicos
• Productos bituminosos
• Chapas de zinc
• Chapas lisas de cobre

3Deusto Universidad de Deusto MASTER UNIVERSITARIO EN INGENIERÍA INDUSTRIAL COMPLEJOS E INSTALACIONES INDUSTRIALES 4. PROYECTO DE EDIFICIOS INDUSTRIALES. Soluciones constructivas.

Soluciones de Fachada

Fachadas de Ladrillo

SOLUCIONES DE FACHADA: FACHADAS DE LADRILLO: Las soluciones de fachada en ladrillo (caravista o revestido) se corresponden con sistemas constructivos 'no industrializados' que no son utilizados con frecuencia en la actualidad para las edificaciones industriales. No obstante, pueden tener una utilización a modo de 'base sólida' en combinación con otros materiales. 1111111 innovarcilla CENTRO TECNOLÓGICO 4Deusto Universidad de Deusto MASTER UNIVERSITARIO EN INGENIERÍA INDUSTRIAL COMPLEJOS E INSTALACIONES INDUSTRIALES 4. PROYECTO DE EDIFICIOS INDUSTRIALES. Soluciones constructivas.

Características Constructivas de Fachadas de Ladrillo

SOLUCIONES DE FACHADA: FACHADAS DE LADRILLO: Sus características constructivas son:

• Apoyo en forjado con alturas máximas de paño de 4,00 m. aproximadamente (apoyo-coronación).
• Cámara de aire (incluyendo aislamiento térmico) y trasdosado interior para obtención de transmitancias térmicas aceptables para espacios habitables (pej. oficinas).
• La necesidad de apoyo (5/7 de anchura de ladrillo como mínimo) genera complicaciones para la solución de los puentes térmicos.

100 15 - 11 1 81 3 4 6 8 60 ple 2% 72 2 12 13 3 e 2,5% 3 32 30 60 - 2 28 15 16 17 18 18 19 28 29 26 30 126 125 20 -26 70 21 68 22 23 24 102 21 25 55 22 33 169 35 36 37 71 +150.75 34 31 32 33 68 - 17 18 18 19 29 26 28 41 30 27 5 25 39 40 23 7 37 27Deusto Universidad de Deusto MASTER UNIVERSITARIO EN INGENIERÍA INDUSTRIAL COMPLEJOS E INSTALACIONES INDUSTRIALES 4. PROYECTO DE EDIFICIOS INDUSTRIALES. Soluciones constructivas.

Bloque de Hormigón en Fachadas

SOLUCIONES DE FACHADA: BLOQUE DE HORMIGÓN: Las características constructivas del bloque de hormigón responden a un sistema no industrializado similares a las del ladrillo, aunque ofrece algunas ventajas:

• La altura de los paños puede ser superior (hasta 6,00-7,00 metros) al ofrecer la posibilidad de ejecutar 'muros armados'.
• Su mayor espesor ofrece mejores características resistentes al cerramiento.

Muy utilizado para particiones interiores de edificio industriales. Vilat ALQUILER 902-200 109 007- 706 3. Vilstal 6Deusto Universidad de Deusto MASTER UNIVERSITARIO EN INGENIERÍA INDUSTRIAL COMPLEJOS E INSTALACIONES INDUSTRIALES 4. PROYECTO DE EDIFICIOS INDUSTRIALES. Soluciones constructivas.

Prefabricados de Hormigón en Fachadas

SOLUCIONES DE FACHADA: PREFABRICADOS DE HORMIGÓN: Los paneles prefabricados de hormigón responden a una construcción industrializada aunque de tipo 'pesado'. Se compaginan adecuadamente con estructuras de hormigón prefabricado aunque se pueden utilizar con otras tipologías estructurales. Su acabado puede ser del tipo 'hormigón visto' o pintado. ESTACION GRUAS ESTA WE 7Deusto Universidad de Deusto MASTER UNIVERSITARIO EN INGENIERÍA INDUSTRIAL COMPLEJOS E INSTALACIONES INDUSTRIALES 4. PROYECTO DE EDIFICIOS INDUSTRIALES. Soluciones constructivas.

Detalles de Prefabricados de Hormigón

SOLUCIONES DE FACHADA: PREFABRICADOS DE HORMIGÓN:

• Espesores de panel variales entre 10 cm. (sin aislamiento interior) y 20 cm. (con aislamiento interior). AISLAMIENTO TERMICO 10 cm DE ESPESOR -PANEL INTERIOR EXTERIOR SELLADO REFUERZO PERIMETRAL MALLAZO DE REPARTO
• Requieren de sellado en las juntas. SELLADO CON MASILLA DE PULIURETANO- AISLAMIENTO 10.10 0.20 PANEL H. PREFABRICADO- -PILAR H. PREFABRICADO Detalle de Sujeción de Ponel a Pilar. Plar Pratatricodo Panel Prefabricado Canal Placa Anbidesignbe Tuerca Canal Tornillo perfil 1 Bayoneta Cabeza Andla Panel (1-20)x Prefabricado Conel Elemento de Sujeción Pilor Prefabricado Conal DETALLE DE PANEL Sin Escola Cotas en cms. 8
• Su fijación se realiza a los pilares. No requiere subestructura auxiliar.Deusto Universidad de Deusto MASTER UNIVERSITARIO EN INGENIERÍA INDUSTRIAL COMPLEJOS E INSTALACIONES INDUSTRIALES 4. PROYECTO DE EDIFICIOS INDUSTRIALES. Soluciones constructivas.

Prefabricados Ligeros Metálicos 'In Situ'

SOLUCIONES DE FACHADA: PREFABRICADOS LIGEROS: METÁLICOS 'IN SITU' Los prefabricados metálicos son las soluciones más utilizadas en las edificaciones industriales en la actualidad, sobre todo como envolvente de zonas de producción. Presentan diversos acabados en cuanto a relieve y color, aunque su lacado se realiza en fábrica. 9Deusto Universidad de Deusto MASTER UNIVERSITARIO EN INGENIERÍA INDUSTRIAL COMPLEJOS E INSTALACIONES INDUSTRIALES 4. PROYECTO DE EDIFICIOS INDUSTRIALES. Soluciones constructivas.

Cerramientos con Prefabricados Ligeros

SOLUCIONES DE FACHADA: PREFABRICADOS LIGEROS: METÁLICOS 'IN SITU' Los cerramientos pueden ser:

• Cerramientos con chapa simple.
• Cerramiento tipo sandwich ejecutado 'in situ' (aislamiento lana de roca).

Requieren de subestructura metálica adicional de fachada para su fijación. El arranque debe realizarse desde una base sólida (murete de hormigón pej.) como solución constructiva y debido a su escasa resistencia a los impactos. 10Deusto Universidad de Deusto MASTER UNIVERSITARIO EN INGENIERÍA INDUSTRIAL COMPLEJOS E INSTALACIONES INDUSTRIALES 4. PROYECTO DE EDIFICIOS INDUSTRIALES. Soluciones constructivas.

Prefabricados Ligeros Sandwich 'In Situ'

SOLUCIONES DE FACHADA: PREFABRICADOS LIGEROS: SANDWICH 'IN SITU'

• Al tratarse de una tipología prefabricada se disponen variedad de piezas de remate para esquinas, coronaciones, apertura de huecos ... etc.
• Presentan el inconveniente del acabado interior en las zonas habitables donde suelen requerir trasdosado interior.

1 Estructuras 2 Bandeja (3) Aislamiento Estructuras intermedi 5 Junta cierre 6 Fachada vertical Remate goterón 8 Remate babero 9 Soporte Remate goterón Remate embellecedor 02 Remate lateral 2 6 8 7 0 5 3 12 (GOTERON) x 27] -95" X 40 95° 50 15% 45' (BABERO) [LATERAL) (EMBELLECEDOR) Y - 10 x 60 11 Z 80 175° D 4Deusto Universidad de Deusto MASTER UNIVERSITARIO EN INGENIERÍA INDUSTRIAL COMPLEJOS E INSTALACIONES INDUSTRIALES 4. PROYECTO DE EDIFICIOS INDUSTRIALES. Soluciones constructivas.

Paneles Sandwich Prefabricados Ligeros

SOLUCIONES DE FACHADA: PREFABRICADOS LIGEROS: SANDWICH. Los prefabricados tipo 'sandwich' son paneles conformados con acabados metálicos a ambas caras y aislamiento térmico interior. Son utilizados tanto para fachadas como para cubiertas. Presentan gran variedad de acabados superficiales y colores. 12Deusto Universidad de Deusto MASTER UNIVERSITARIO EN INGENIERÍA INDUSTRIAL COMPLEJOS E INSTALACIONES INDUSTRIALES 4. PROYECTO DE EDIFICIOS INDUSTRIALES. Soluciones constructivas.

Características de Paneles Sandwich

SOLUCIONES DE FACHADA: PREFABRICADOS LIGEROS: SANDWICH.

• Requieren de subestructura metálica adicional para su fijación.
• Mayor rapidez de montaje que los ejecutados 'in situ'.
• Uniones machihembradas.
• Soluciones para de piezas de remate .

LONGITUD PANEL 16 LONGITUD PANEL 2 Z E 2 12 ANCHO DE ANCHO DE CUBRICION CUBRICION 13Deusto Universidad de Deusto MASTER UNIVERSITARIO EN INGENIERÍA INDUSTRIAL COMPLEJOS E INSTALACIONES INDUSTRIALES 4. PROYECTO DE EDIFICIOS INDUSTRIALES. Soluciones constructivas.

Policarbonato en Fachadas

SOLUCIONES DE FACHADA: PREFABRICADOS LIGEROS: POLICARBONATO Acabados de fachada (o cubierta) traslúcidos que permiten la entrada de luz natural 'no directa' al espacio interior. Son compatibles con otros tipos de cerramiento ligero, principalmente con paneles sandwich. 14Deusto Universidad de Deusto MASTER UNIVERSITARIO EN INGENIERÍA INDUSTRIAL COMPLEJOS E INSTALACIONES INDUSTRIALES 4. PROYECTO DE EDIFICIOS INDUSTRIALES. Soluciones constructivas.

Muro Cortina en Edificios Industriales

SOLUCIONES DE FACHADA: MURO CORTINA: Los muros cortina (paños vidriados en toda la altura de planta) son utilizados principalmente en las zonas complementarias a las áreas de producción (pej. espacios administrativos). En general, se distinguen en:

• Muros cortina ejecutados 'in situ'
• Muros cortina modulares

Los paños vidriados se pueden completar mediante paneles metálicos ligeros (sobre todo aluminio) con aislamiento térmico interior. Tienen como inconveniente su transmitancia térmica, la necesidad de protección solar así como su elevado coste. .. .. 1 15
