Lanzas de manguera manuales para servicios contra incendios

Lanzas de manguera manuales destinadas a los servicios contra incendios

Las lanzas contra incendios están reguladas por la UNE-EN 15182 de febrero de 2020. Esta se divide en cuatro partes; UNE-EN 15182-1, 2, 3 y 4. Una lanza contra incendios es un aparato hidráulico que situamos al final de una manguera para conseguir que el agua salga con gran velocidad y llegue más lejos. El dispositivo posee un estrechamiento en el que se transforma la energía de presión que posee el fluido en velocidad. Según la UNE-EN 15182 definimos lanza como: "combinación de componentes que se conecta a una alimentación del agente líquido extintor por medio de un tubo y una conexión que proyecta el agente líquido extintor según las necesidades del operario". Este dispositivo hidráulico se sitúa al final de la manguera, responsable de establecer el caudal Q que circula par la instalación. Al pasar el agua a través de un estrechamiento, el difusor de la lanza, se produce una transformación de la energía de presión, que le esta suministrado la bomba, en energía cinética (ecuación de descarga). De esta manera, el agua adquiere una rapidez superior a la que llevaba dentro de la conducción, es decir, ser lanzada a una distancia suficiente para que no sea necesario acercarse en exceso al fuego y poderlo extinguir con seguridad. Esta velocidad junto con la sección de salida fija el caudal Q. El difusor de la lanza es responsable de fijar el caudal Q de salida de la lanza. Además de proporcionar el alcance y caudal necesario para la extinción, la lanza debe permitir regular el chorro de salida para adquirir diferentes configuraciones, según las necesidades y circunstancias de la extinción. De esto también se encarga el difusor, quien además de controlar el caudal Q, también determina la forma del chorro. El alcance efectivo de una lanza, según norma, se busca a una posición de lanza a 1 metro del suelo y 30° de inclinación. Las lanzas modernas, aquellas que hoy nos encontramos en el mercado, nos ofrecen diferentes posibilidades de chorro para atacar incendios. Hay lanzas de chorro sólido, de chorro hueco, apertura en cono de ataque 20°-30°, cono de pulverización para el control de gases 45° (el cual, mínimo debe considerarse por norma de 30°) o cono de pulverización para la protección 90°. Los chorros rectos o sólidos, se utilizan para ataques directos o indirectos, normalmente para combustibles sólidos en los que hace falta un buen poder de penetración. También se usa para hacer rociado de superficies y combustibles lanzado de manera indirecta. Los chorros en forma de conos pulverizados se pueden usar desde protección, a control de gases, ...

Partes de una lanza

Las partes en las que dividimos una lanza son las siguientes:

• sistema de conexión ( en España se ensamblará un rácor Barcelona
• dispositivo de sujeción
• dispositivo de apertura y de cierre (por ejemplo, accionado mediante una válvula manual, una palanca o un gatillo, un difusor de cierre giratorio también puede integrar un dispositivo de apertura y de cierre)
• uno o varios sistemas de chorro/pulverización
• sistema de regulación del caudal (por ejemplo, actuando sobre una válvula manual, un órgano de mando giratorio o un gatillo).1 2 7 7 3 1 1 4 4 3 6 7 4 1 7

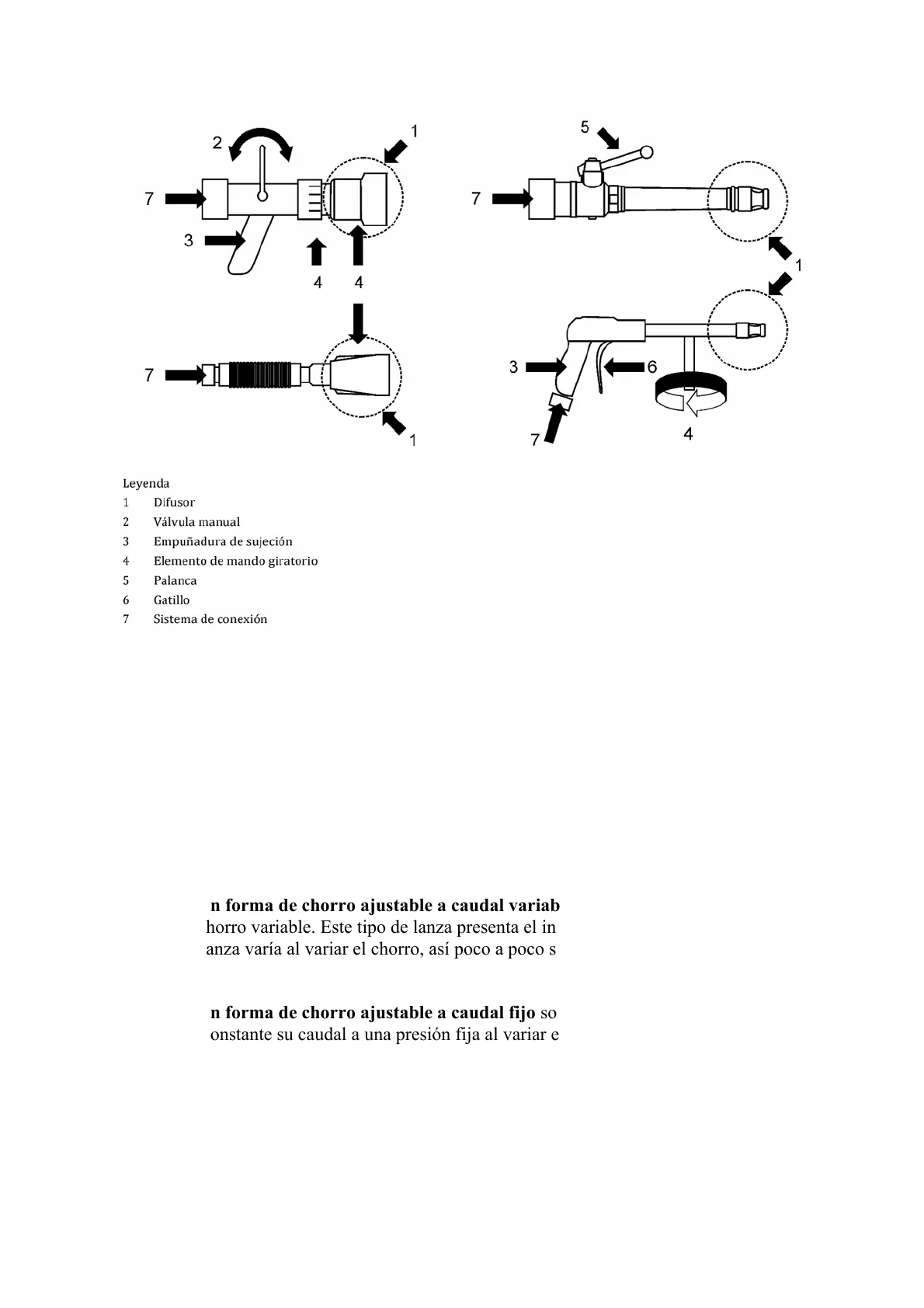

Leyenda de componentes

Leyenda 1 Difusor 2 Válvula manual 3 Empuñadura de sujeción 4 Elemento de mando giratorio 5 Palanca 6 Gatillo 7 Sistema de conexión

Clasificación de lanzas según UNE-EN 15182

La UNE-EN 15182 habla de diferentes lanzas. Una de ellas es la de chorro pleno, son lanzas de manguera con difusor plano, la cual queda reflejada en la tercera parte de esta norma. Se definen como: lanza de manguera con difusor plano: Lanza que proporciona un chorro de agua sólido. Son el diseño más simple de lanza que existe, al no poseer obstáculos en el recorrido del agua, le confiere a la misma el máximo alcance, en función del orificio de salida. Están en desuso por los Servicios de bomberos. Actualmente, los Servicios de bomberos, nos valemos de las lanzas multiefecto o lanzas mixtas. En este grupo de lanzas, la UNE-EN 15182 establece una clasificación de estas según las particularidades que presenten, distribuyéndolas en varios tipos.

Lanza mixta con forma de chorro ajustable a caudal variable (Tipo 1)

Lanza mixta con forma de chorro ajustable a caudal variable son de Tipo 1, y tienen la posibilidad de chorro variable. Este tipo de lanza presenta el inconveniente de que el caudal que proporciona la lanza varía al variar el chorro, así poco a poco se han ido sustituyendo por el siguiente tipo.

Lanza mixta con forma de chorro ajustable a caudal fijo (Tipo 2)

Lanza mixta con forma de chorro ajustable a caudal fijo son de Tipo 2, y tienen la peculiaridad de permanecer constante su caudal a una presión fija al variar el efecto.

Lanzas de caudal constante

Las lanzas de caudal constante han evolucionado con la aparición de dos modelos; las selectoras de caudal de Tipo 3 y las lanzas automáticas de Tipo 4.

Lanza mixta con forma de chorro ajustable a caudal fijo y seleccionable (Tipo 3)

Lanza mixta con forma de chorro ajustable a caudal fijo y seleccionable son de Tipo 3, es aquella que está diseñada de forma que si mantenemos la presión en punta de lanza marcada por el fabricante, podemos seleccionar cuatro caudales, con tan solo variar la sección de salida de la lanza. 5Otra característica es que conserva el mismo caudal al variar el chorro, ya que esta construida de forma que el orificio de salida que fija el caudal, sea independiente del dispositivo genere el chorro. Este tipo de lanza, al igual que otras, dispone de una válvula manual, que en este caso solo sirve para cortar el paso del agua. Así pues, este tipo de lanza, dispone de tres controles independientes, uno destinado a regular el caudal (1), otro el tipo de chorro (2) y un tercero el paso del agua (3). FORMACO 1 2 Caudal (1) - chorro (2) - paso del agua (3) mok 575 L/m - SOLIDO PAPANICO

Lanzas de presión automática (Tipo 4)

Lanzas de presión automática; lanza mixta con un dispositivo integrado de control de la presión son de Tipo 4. En este grupo de lanzas se establecerá una subdivisión.

Tipo 4.1: Lanza mixta con forma de chorro ajustable a presión constante

Tipo 4.1: Lanza mixta con forma de chorro ajustable a presión constante.

Tipo 4.2: Lanza mixta con forma de chorro ajustable y caudal seleccionable a presión constante

Tipo 4.2: Lanza mixta con forma de chorro ajustable y caudal seleccionable a presión constante. Son aquellas que disponen de un mecanismo que mantienen constante la presión dentro de la lanza entre un amplio rango de caudales. La lanza regula automáticamente la sección de salida de la lanza para cada caudal seleccionado, estas lanzas mantienen un alcance fijo, independientemente del caudal, pues la distancia a la que llega el chorro, depende de la presión que es constante. En este caso la lanza tan solo dispone de dos mandos, válvula manual (1) y el selector de chorro (2), que es la encargada de la regulación del caudal, para lo cual esta calibrada generalmente entre cuatro a seis posiciones, esto normalmente dependerá del caudal que nos ofrezca. La ventaja de este tipo de lanzas es que da el caudal marcado por la posición de la válvula de cierre, cosa que no ocurría con las lanzas selectoras de caudal, en la que además debíamos mantener la presión en punta de lanza dentro del rango especificado por el fabricante.Pero para saber algo más sobre las lanzas automáticas, deberíamos preguntarnos, ¿cómo funcionan estas ?. La boquilla automática utiliza un principio muy similar al que usaríamos al regar con una manguera de jardín y quisiéramos que nuestro chorro alcanzase mayor distancia. Un resorte altamente preciso, conectado al deflector que forma el orificio de descarga, y se equilibra con la presión del agua en la boquilla. El resorte de control de presión detecta cualquier aumento o disminución de la presión dentro de la boquilla, después mueve el deflector hacia adentro o hacia afuera para mantener un tamaño de punta particular necesario para mantener una determinada presión en la boquilla. De hecho, la boquilla cambia constantemente el tamaño de la punta para adaptarse al agua que se suministra en ese momento. C 1 2

Lanzas de caudal automático (Tipo 5)

Lanzas de caudal automático: Lanza mixta con un dispositivo integrado de control del caudal, estas son las de última aparición y ellas, se reflejan sobre la nueva norma UNE que regula lanzas. Son las lanzas de Tipo 5. Estas lanzas solamente serán para las que trabajan a altos caudales y baja presión. Están pensadas y concebidas para que se mantenga el caudal aun cuando aparezcan fluctuaciones en la presión. El fabricante debe proporcionar el rango de regulación de presiones en el que el caudal fijo no se desvía del caudal medio, En todos los tipos de lanzas, los elementos de mando giratorios deben pasar de la posición de chorro de pulverización ancha a la posición de chorro de pulverización estrecha y de ésta a la de chorro recto, y desde el caudal más grande al más pequeño, en el sentido horario visto desde la parte posterior de la lanza.Salvo para las lanzas de tipo 1, cuando se utilicen elementos de mando giratorios, debe ser posible sentir al tacto la posición de caudal máximo, aun cuando el operario utilice guantes de protección. Existen lanzas que tienen una posición de "flush" o limpieza. Según el tipo de lanza, se encontrará en el anillo selector de caudal o en el de chorro. Esta posición sirve para eliminar residuos que pueden llegar con el flujo de agua hasta la lanza. En caso de detectar la presencia de residuos debe emplearse para liberar la lanza de estas impurezas. En las lanzas que no disponen de esta función, basta con aflojar el tornillo que fija el vástago de apertura y cierre con el cuerpo de la lanza y sacar las piedras o restos sólidos que haya en su interior. No olvidar volver a apretar correctamente el tornillo.

Presiones de lanzas

Las presiones para las lanzas, según norma europea, se expresarán en bares y se medirán en la entrada de la lanza. Para llegar a comprender correctamente el funcionamiento de una lanza, debemos familiarizarnos con algunos conceptos referentes a las presiones. Primero de todo cabe destacar como las lanzas contra incendios, vienen referidas con una PN O presión nominal, que indica la presión máxima de trabajo o funcionamiento. Esta presión nominal establece dos grupos de lanzas; las de baja presión y las de alta presión. Todas las lanzas con una PN de hasta 16 bar y un caudal de hasta 1.000 l/min, son las correspondientes al grupo de baja presión, en cambio las lanzas con una PN de hasta 40 bar con un caudal máximo hasta 250 l/min, son las correspondientes a las de alta presión. La PM presión media, solamente para lanzas del tipo 4, es la presión media de la gama de control de presión. El fabricante debe proporcionar el rango de regulación (presión en el inicio y presión al final del rango), a partir de la cual se calcula la presión media. La Pr presión de referencia, es la presión normalizada de trabajo utilizada para realizar ensayos hidráulicos. Digamos que esta es la referencia más importante respecto a presiones que debemos considerar en el uso de una lanza, ya que la presión de referencia a la que trabaje la lanza, es aquella que debemos obtener en el extremo de la instalación. Para hacer un cálculo de la instalación usaremos la fórmula que ya conocemos: PL = PB - AG - PC PL: Presión en punta de lanza. PB: Presión a la salida de la bomba. AG: Altura geométrica. PC: Pérdidas de carga. *otros factores influyentes en la pérdida de carga Así pues, la presión en punta de lanza que nos indica la fórmula, se debe corresponder a la Pr de la lanza marcada por el fabricante.
