Apparato respiratorio: anatomia, ventilazione polmonare e scambio gassoso

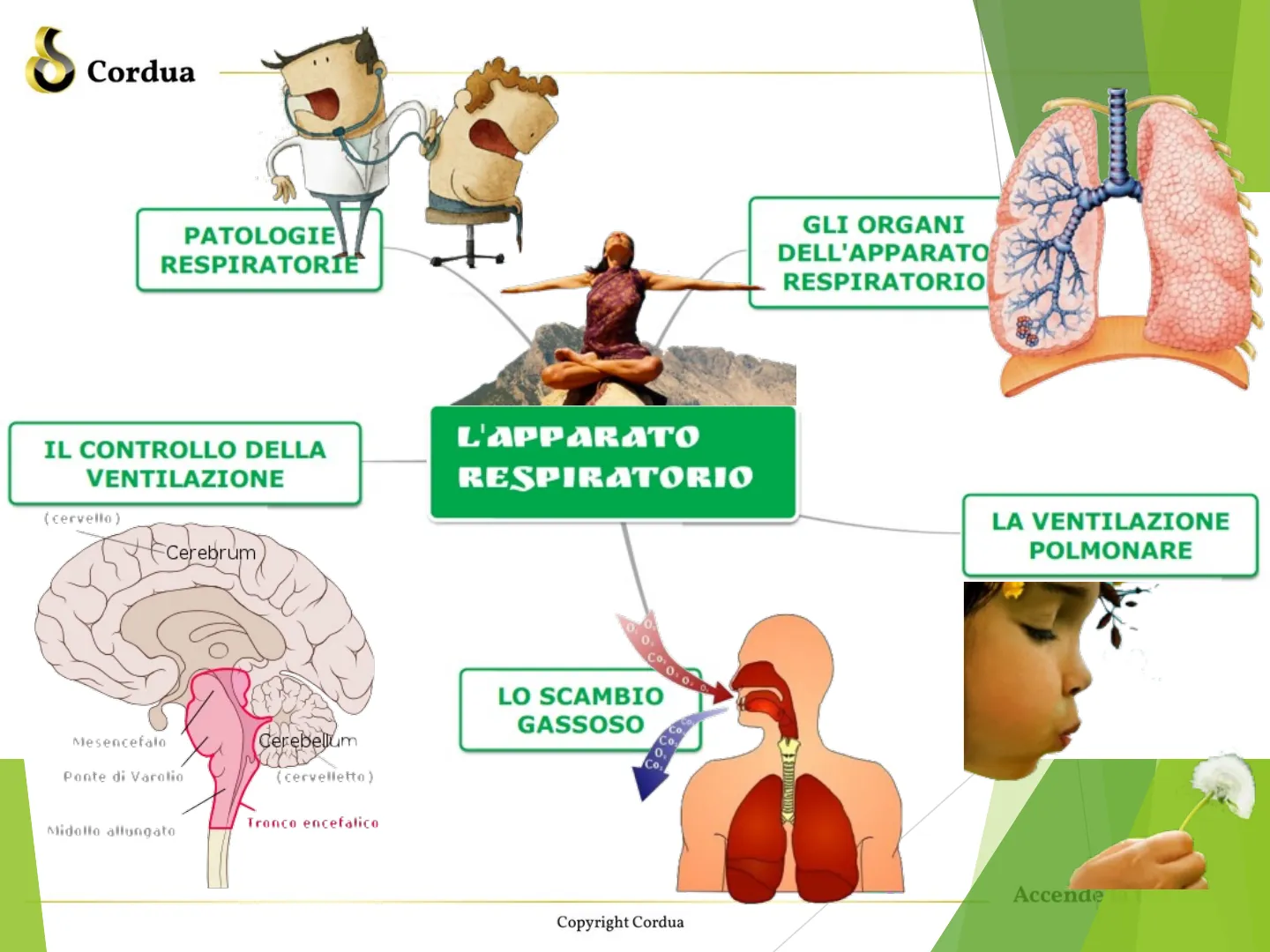

Apparato Respiratorio

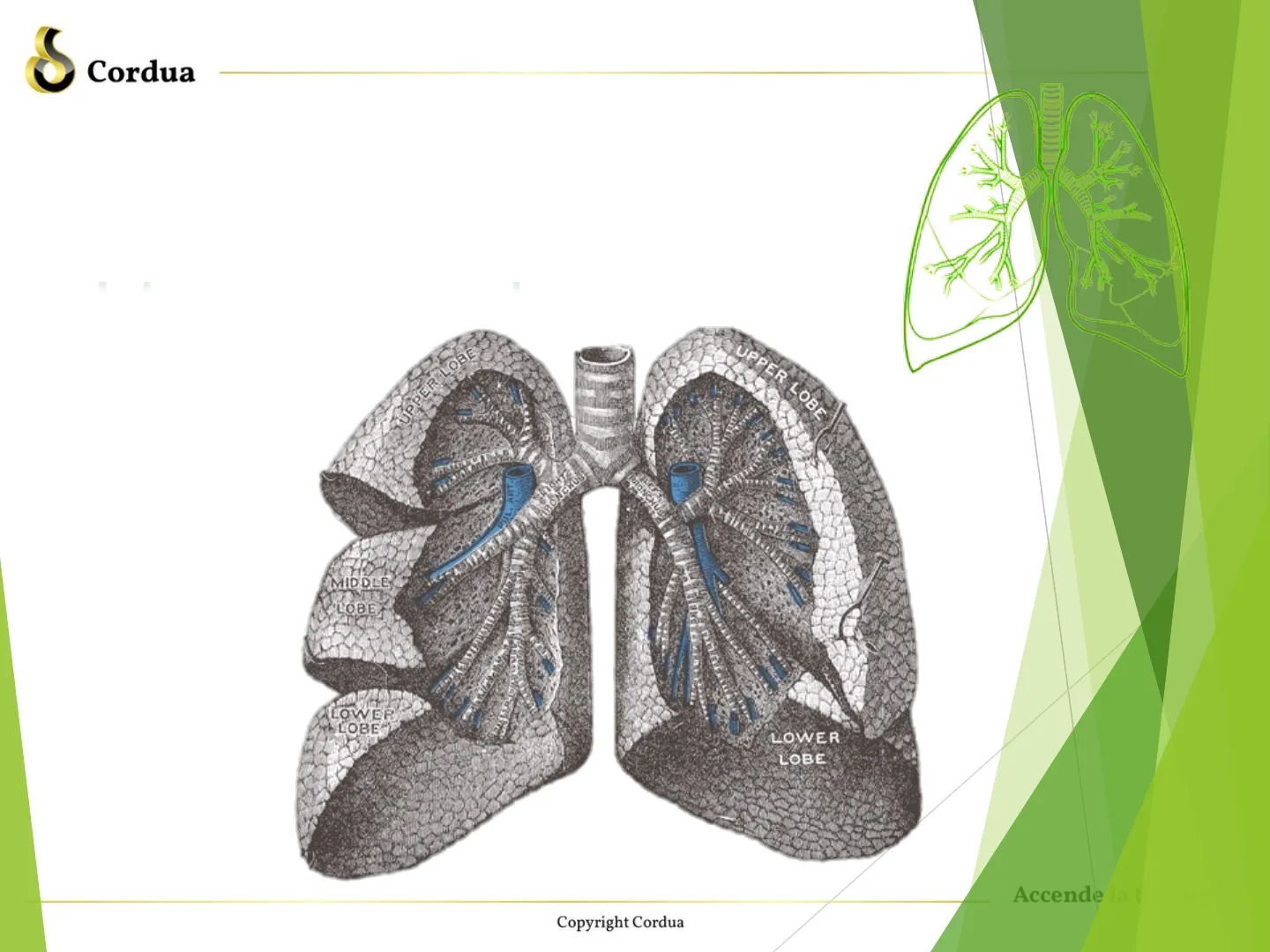

S Cordua Apparato Respiratorio UPPER LOBE UPPER LOBE UL. ART- MIDDLE LOBE ALOWER LOBE LOWER LOBE Copyright Cordua Accende la tuameS Cordua

Patologie Respiratorie

9 PATOLOGIE RESPIRATORIE

Organi dell'Apparato Respiratorio

GLI ORGANI DELL'APPARATO RESPIRATORIO

Controllo della Ventilazione

IL CONTROLLO DELLA VENTILAZIONE ( cervello ) -Cerebrum 0 O 0 Co, LO SCAMBIO GASSOSO Co Mesencefalo Cerebellum Co Co, Ponte di Varolio ( cervelletto ) Tronco encefalico Midollo allungato L'APPARATO RESPIRATORIO

Ventilazione Polmonare

LA VENTILAZIONE POLMONARE Copyright Cordua AccendeS Cordua

Funzioni della Respirazione

Le funzioni della respirazione L'intero processo degli scambi gassosi nell'organismo, la respirazione, avviene in tre passaggi

• la ventilazione polmonare, o respirazione generale: è il flusso d'aria dentro e fuori dai polmoni;
• la respirazione esterna: è lo scambio di gas che avviene tra gli alveoli polmonari e il sangue;
• la respirazione interna: è lo scambio di gas fra il sangue nei capillari e le cellule nei tessuti.

faringe cavità nasale laringe cavità orale esofago corda vocale pleura trachea bronco principale destro bronco principale sinistro ramificazioni dell'albero bronchiale polmone destro polmone sinistro diaframma Copyright Cordua Accende la teS Cordua

Anatomia Polmonare

Seni frontale e steroidale (paranasali) Fossa nasale Frange Cavità boccale Epiglottide Acini polmonari Apici polmonari Bronco principale sinistro Trachea Bronco Jobare superiore Lobo polmonare superiore Bronco principale destro Bronco lobare Inferiore sinistro Scissure interlobali Incisure cardiaca Lobo polmonare medio Basi polmonari 3 Lobo polmonare inferiore Diaframma Ace na lat Copyright Cordua

Organi dell'Apparato Respiratorio: Laringe

Gli organi dell'apparato respiratorio LaringeS Cordua

Struttura dell'Apparato Respiratorio

Gli organi dell'apparato respiratorio Gli organi dell'apparato respiratorio superiore Strutturalmente l'apparato respiratorio consiste in due parti · la parte superiore: comprende il naso, la faringe e le strutture associate; · la parte inferiore: consiste di laringe, trachea, bronchi e polmoni.

Naso Cavità nasale Cavità orale Faringe Laringe Bronco principale destro Trachea Polmoni Copyright Cordua Accende la tuameS Cordua

Il Naso

Gli organi dell'apparato respiratorio Il naso Il naso ha una porzione esterna visibile, fatta di di osso e cartilagine, con due aperture dette narici, e una interna, inserita all'interno della scatola cranica. Il naso interno è connesso da due aperture chiamate coane. Il setto nasale divide la cavità nasale in due porzioni. Dura madre Seno sfenoidale Sella turcica Setto nasale Il naso ha 3 funzioni: · filtrazione, Cartilagine laterale del naso riscaldamento e umidificazione dell'aria Vestibolo del naso 12/0 Spina nasale anteriore Canale incisivo Cavità orale Lingua Palato molle Falce cerebrale Seno frontale Lamina cribrosa dell'etmoide Coane Cartilagine alare maggiore inspirata; · rilevamento degli stimoli olfattivi; · modulazione delle vibrazioni dei suoni espressivi. Copyright Cordua Accende la teS Cordua

La Faringe

Gli organi dell'apparato respiratorio La faringe La faringe, o gola, è un condotto imbutiforme comune all'apparato respiratorio e digerente. È una via di transito per aria e cibo, costituisce una camera di risonanza per i suoni emessi durante la fonazione e ospita le tonsille.

Faringe Bolo alimentare Nasofaringe Orofaringe Laringofaringe Epiglottide Esofago Glottide Trachea

• La parte superiore (nasofaringe o rinofaringe) è collegata alle due coane e comprende gli sbocchi dei due canali uditivi.
• La porzione intermedia è l'orofaringe e ospita due tonsille.
• La parte inferiore è la laringofaringe e si collega sia con l'esofago sia con la trachea.

Copyright Cordua Accende la tameS Cordua

La Laringe

La laringe Gli organi dell'apparato respiratorio Epiglottide Osso ioide Cartilagine corniculata Laringe Ghiandola tiroide Cartilagine tiroidea (pomo d'Adamo) Cartilagine aritenoide Cartilagine cricoide Ghiandola tiroidea Ghiandole paratiroidi (4) Cartilagine tracheale b a Copyright Cordua Accende la tuamenS Cordua

Anatomia della Laringe

Gli organi dell'apparato respiratorio La laringe è un organo cavo cartilagineo (tutta cartilagine IALINA esclusa l'epiglottide), rivestito di mucosa che connette la faringe alla trachea, è fondamentale per la fonazione.

Ø cartilagine tiroidea: forma la parete anteriore della laringe. > epiglottide: estesa lamina di cartilagine elastica ricoperta da epitelio. Ø cartilagine cricoide: attaccata al 1ºanello tracheale, forma la parete inferiore della laringe.

Osso ioide Membrana tiroidea Legamento medio tiroideo Legamento laterale tiroideo Corno superiore della cartilagine tiroidea Incisura laringea Nervo e arteria superiore laringei Cartilagine tiroide Linea obliqua Legamento cricotiroideo medio Muscolo cricotiroideo Cono elastico Corno inferiore della cartilagine tiroidea Legamento cricotiroideo Cartilagine cricoide Trachea

Ø cartilagini aritenoidi: ialine, si ancorano alle corde vocali e ai muscoli faringei. Ø osso ioide non e un osso del cranio, ma partecipa attivamente al movimento mandibolare, offrendo inserzione ai muscoli abbassatori della mandibola. Copyright Cordua Accende la tua merS Cordua

Corde Vocali

Gli organi dell'apparato respiratorio Le membrane mucose della laringe formano due paia di pieghe

• un paio superiore, le corde vocali false: trattengono l'aria contro la pressione nella cavità toracica;
• un paio inferiore, le corde vocali vere: producono suoni mentre si parla e si canta.

laringe epiglottide corda vocale superiore o 'falsa' cartilagine tiroidea corda vocale inferiore o 'vera' b a epiglottide corde vocali C Accende la tuamer Copyright CorduaS Cordua

La Trachea e l'Albero Bronchiale

Gli organi dell'apparato respiratorio La trachea La trachea è un condotto tubulare posto davanti all'esofago. La parete della trachea è sostenuta da anelli di cartilagine e ricoperta da una membrana mucosa di epitelio ciliato. La trachea si biforca nel bronco principale destro nel bronco principale sinistro. L'albero bronchiale consiste di vie aeree che cominciano nella trachea e terminano nei bronchioli terminali.

Trachea Zona di conduzione Albero bronchiale Bronchioli Bronchioli terminali Zona respiratoria Bronchioli respiratori Sacchi alveolari Copyright Cordua Accende la tuamenS Cordua

I Polmoni e la Pleura

Gli organi dell'apparato respiratorio I polmoni sono due organi parenchimatosi spugnosi posti nella cavità toracica e separati l'uno dall'altro dal cuore. La pleura è una membrana sierosa a doppio strato che racchiude e protegge ciascun polmone.

Laringe RAMIFICAZIONI DELL'ALBERO BRONCHIALE Trachea Trachea Pleura: Bronchi principali Apice del polmone pleura parietale pleura viscerale Bronchi secondari Cavità pleurica Bronchi terziari 1 Bronchioli Bronchioli terminali Bronco principale destro Bronco principale sinistro Lobo superiore destro Lobo superiore sinistro Scissura orizzontale Bronco secondario Lobo medio destro Bronco terziario Bronchiolo Bronchiolo terminale Lobo inferiore destro Scissura obliqua sinistra Lobo inferiore sinistro Diaframma Incisura cardiaca Base del polmone Copyright Cordua Accende la tua me Scissura obliqua destraS Cordua

Lobuli Polmonari e Alveoli

Gli organi dell'apparato respiratorio Ciascun lobo polmonare è diviso in segmenti più piccoli riforniti da un bronco terziario e una suddivisione ulteriore produce piccoli compartimenti chiamati lobuli. Questi costituiscono la più piccola unità polmonare visibile a occhio nudo. Un lobulo è costituito da uno o più bronchioli, da rami arteriosi e venosi del circolo bronchiale e da migliaia di alveoli. I bronchioli terminali si suddividono in ramificazioni microscopiche chiamate bronchioli respiratori, che a loro volta si suddividono in diversi dotti alveolari. Due o più alveoli che condividono uno spazio comune prendono il nome di sacchi alveolari.

Bronchiolo terminale Arteriola Venula polmonare polmonare Vaso linfatico Tessuto connettivo elastico Bronchiolo respiratorio Dotto alveolare Capillare polmonare Pleura viscerale Sacco alveolare Alveoli Pleura viscerale Accende la tuame Copyright Cordua Alveoli ·S Cordua

Scambio Gassoso negli Alveoli

Gli organi dell'apparato respiratorio Ogni alveolo polmonare è una tasca a forma di coppa che si trova in un sacco alveolare. Lo scambio di gas respiratori (O2 e CO2) avviene per diffusione attraverso la membrana respiratoria.

Cellula che produce il surfactante Diffusione di O2 Diffusione di CO2 Membrana respiratoria Alveolo Cellula endoteliale del capillare Cellula alveolare Tessuto connettivo Alveolo Lamina basale dell'epitelio Cellula alveolare Globulo rosso in capillare polmonare Fluido alveolare con surfactante b a Accende la tua me Copyright Cordua Lamina basale del capillare Macrofago alveolareS Cordua

Secrezioni Polmonari

Gli organi dell'apparato respiratorio I polmoni producono due tipi di secrezioni che influenzano la ventilazione: · il muco viscoso presente nelle vie aeree superiori intrappola particelle, detriti e microrganismi inalati con l'aria; · il surfactante polmonare è un complesso tensioattivo fosfolipoproteico, secreto dalle cellule alveolari. Riduce la tensione superficiale nel fluido che riveste gli alveoli facilitando l'ingresso di aria. Rivestendo l'epitelio stesso evita l'adesione delle pareti alveolari durante gli atti espiratori, ne mantiene l'elasticità e ne favorisce la detersione dalle impurezze. Possiede, inoltre, azione antibatterica e antivirale.

1 1 1 Surfattante Molecola H2O Aria + + Acqua 1 Copyright Cordua Accende la tua meS Cordua

Muscoli della Ventilazione Polmonare

La ventilazione polmonare Scaleno Sternocleidomastoideo Trapezio Dentato posteriore superiore Intercostali interni Intercostali esterni Traverso dell'addome Obliquo interno Retto dell'addome Diaframma Obliquo esterno a. inspirazione b. espirazione Copyright Cordua Accende la tuameS Cordua

Meccanismo della Ventilazione Polmonare

La ventilazione polmonare La ventilazione polmonare La ventilazione polmonare è il flusso d'aria che si crea tra l'atmosfera e i polmoni, avviene a causa delle differenze di pressione dell'aria. L'aria entra nei polmoni quando la pressione alveolare è inferiore alla pressione atmosferica e ne esce quando la pressione alveolare è maggiore della pressione atmosferica. L'atto di immettere aria all'interno viene chiamato inspirazione. I muscoli che permettono un'ispirazione tranquilla sono il diaframma e i muscoli intercostali esterni. L'atto di espellere l'aria all'esterno (espirazione) comincia quando il diaframma e i muscoli intercostali esterni si rilasciano, mentre gli intercostali interni si contraggono solo nell'espirazione forzata.

• Una respirazione tranquilla è definita eupnea.
• Una successine di respiri superficiali è chiamata respirazione costale.
• Una successione di respiri profondi è detta respirazione diaframmatica.

Copyright Cordua Accende la tuame
