Introducción a la Imagenología

1. Introducción a la imagenología 1.1. Concepto 1.2. Clasificación Elaboro: Mtro. Hernández Colin Orlin Eduardo 20/05/2025

La imagenología, es una rama de la medicina que utiliza radiaciones ionizantes y no ionizantes para obtener imágenes realizando exámenes que permiten observar, ubicar y realizar el diagnóstico de diversas patologías. Se llama imagen médica al conjunto de técnicas y procesos usados para crear imágenes del cuerpo humano, o partes de él, con propósitos clínicos o para la ciencia médica.

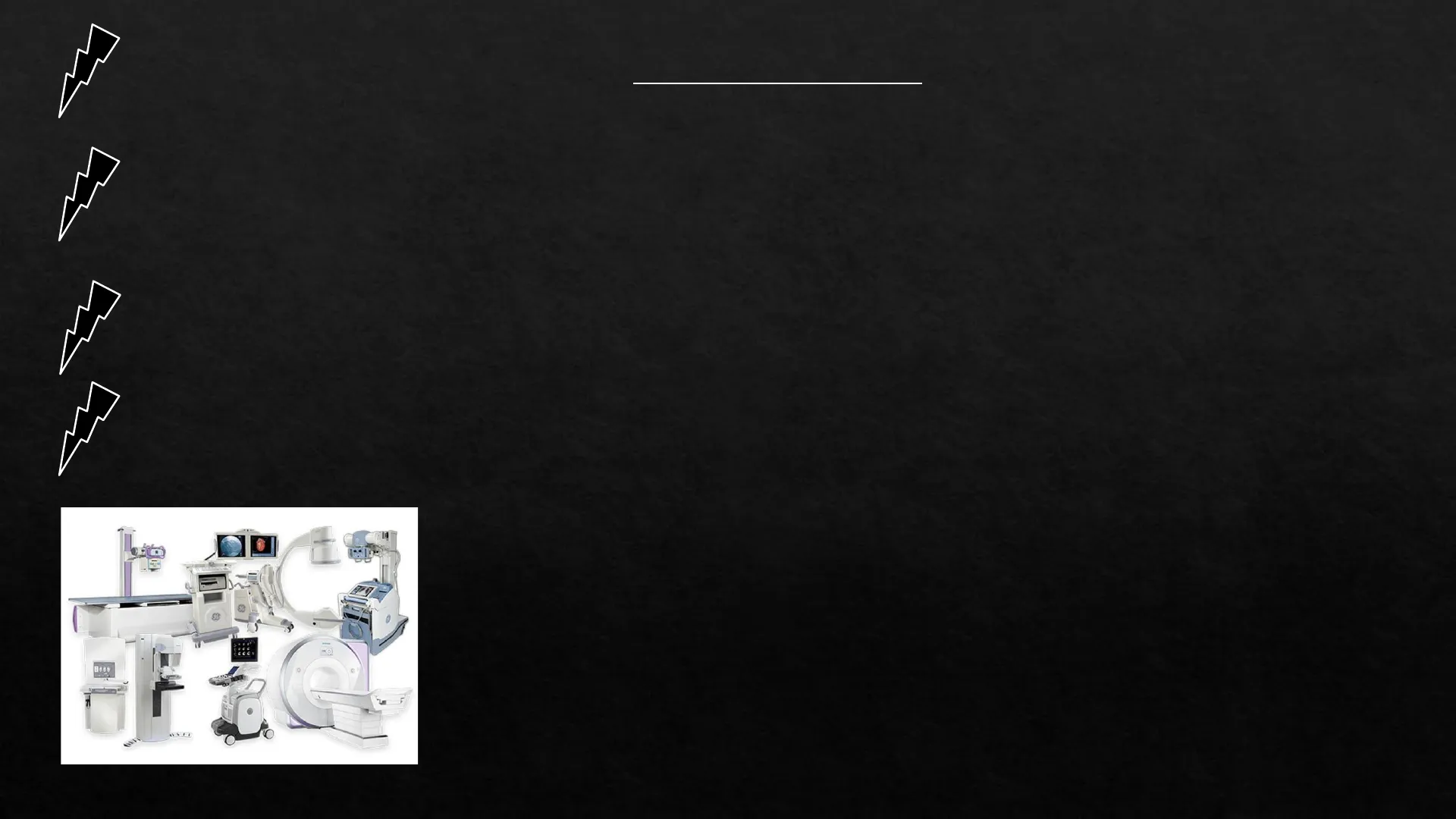

En la práctica asistencial, todos los equipos de imagenología requieren y tienen una distribución acorde al nivel de atención de los centros asistenciales, donde sirven de apoyo paraclínico

Según un estudio realizado en Brasil, los equipos de radiología son los más abundantes (43.94%) seguidos de los de ultrasonografía (29.80%), al igual que las unidades radiológicas y fluoroscópicos (21.21%).

"Los equipos de tomografía y resonancia magnética, al ser de muy alta especialidad y costo, representan el 5%" = $3

Origen de la Imagenología

Tienen su origen en la ciencia denominada radiología, que utiliza los rayos X, para obtener imágenes del cuerpo humano.

El 8 de Noviembre de 1895, Wilhelm Conrad Roentgen, profesor de física en la Universidad de Wurzburg en Alemania, descubrió la radiación X, mientras experimentaba en su laboratorio, con un tubo sellado y sin ventanas denominado tubo catódico en el que se producía descarga de electrones.

Roentgen realizó experimentos con los tubos de Crookes y la bobina de Ruhmkorff. Se preocupó por analizar los rayos catódicos, durante este proceso, para evitar la fluorescencia violeta que se producía en las paredes de vidrio del tubo, creo un ambiente de oscuridad, al cubrir el tubo con un cartón negro.

Al conectar su equipo por la noche, observó con sorpresa un débil resplandor amarillo verdoso a lo lejos, al acercarse verificó que había un pequeño cartón con una solución de cristales de platino-cianuro de bario, que perdían su luminosidad y oscurecían al apagar el tubo

Tubo Catódico y Crookes

Tubo catódico Ånodo Cátodo Desviación Proyección Ánodo (+) perforado Cátodo Pantalla de fósforo (-) e Rayos catódicos Condensadores desviadores vertical/horizontal Luz LuisMonje.com FOTOGRAFIA Tubo Crookes Tubo de Crookes Cátodo Anodo Bobina de Ruhmkorff

Para poder nombrarla de alguna manera y basado en que era desconocida, Roentgen decidió utilizar el símbolo universal de lo desconocido, denominando a energía radiante, rayos X

Se preocupó por determinar su penetrabilidad en objetos de diferente densidad, colocando entre la pantalla fluorescente y la presunta fuente de rayos X entre los materiales utilizados observó, que podían atravesar materiales como grandes capas de papel, vidrio, hule y madera.

Al estudiar la imagen obscura del plomo en la pantalla, Roentgen observó la sombra de su mano y dentro de esa sombra pudo ver los huesos de sus dedos.

En el mes de enero de 1896, presentó un trabajo de este hallazgo en la Sociedad Médico - Física de Wurtzburg. El 22 de Diciembre de 1896.

El 22 de diciembre de 1896, se practica la primera prueba en humanos pidiendole a su esposa que colocase su mano a los rayos, siendo la primera imagen radiográfica del cuerpo humano.

El descubrimiento de Roentgen y la evaluación rápida de la potencialidad de los rayos X, fue motivo para que se le otorgara el primer Premio Nobel de Física en el año 1901.

Producción de Rayos X

Se da en un tubo de rayos X que puede variar dependiendo de la fuente de electrones el tubo de rayos X, consiste en un cilindro de vidrio que no contiene aire en su interior, es decir, está al vacío.

el filamento al rojo vivo emite electrones por emisión termoiónica, que son acelerados hacia el ánodo por el alto voltaje ánodo MIX cátodo fotones de rayos-X

El tubo de rayos X, está constituido por dos electrodos (cátodo y ánodo), una fuente de electrones (cátodo caliente) y un blanco el ánodo donde golpean los electrones, estos se aceleran mediante una diferencia de potencial entre el cátodo y el ánodo, produciendo radiación justo en la zona de impacto de los electrones y se emite en todas direcciones.

Funcionamiento del Tubo de Rayos X

1. El filamento (cátodo) se calienta mediante corriente eléctrica y emite electrones por efecto termoiónico.
2. Los electrones viajan a gran velocidad hacia el ánodo, dentro de un vacío.
3. Al chocar los electrones contra el blanco del ánodo, se libera energía en forma de rayos X y calor.
4. Los rayos X salen por una ventana del tubo y se dirigen al cuerpo del paciente.

Componentes Principales del Tubo de Rayos X

Glosario de Términos

Electrones

ELECTRONES son partículas muy pequeñas que forman parte de los átomos, que son como los "bloques" con los que está hecha toda la materia.

• Los electrones tienen carga negativa (- ).
• Son muchísimo más pequeños que otras partes del átomo, como el protón o el neutrón.
• Permiten que los átomos se junten para formar moléculas.
• Son los que "viajan" cuando usamos electricidad.
• Participan en reacciones químicas y en cómo funcionan los aparatos electrónicos.

Cátodo

CATODO, es una parte de un aparato eléctrico o químico por donde entran o salen los electrones, dependiendo del tipo de aparato.

• El cátodo es el ** electrodo donde se ganan electrones (proceso llamado reducción).
• En una celda de electrólisis, el cátodo es el polo negativo (-).
• En un tubo de rayos X, los electrones salen del cátodo y van hacia el ánodo.

Ánodo

ANODO, es el otro polo o electrodo en una celda eléctrica o química, lo contrario del cátodo.

• El ánodo es el lugar donde se pierden electrones (proceso llamado oxidación).
• El ánodo es el electrodo positivo (+), hacia donde van los electrones que salieron del cátodo.

Es una solución que permite el paso de iones dentro de la celda. Ayuda a mantener el equilibrio eléctrico mientras los electrones viajan por fuera

• Es el electrodo de donde salen los electrones.
• Tiene carga negativa en este caso (como en una batería).
• Aquí ocurre la oxidación (el átomo pierde electrones).

Flujo de electrones - + Ánodo Cátodo

Los electrones viajan del ánodo al cátodo por un conductor (por fuera del líquido).Este flujo genera electricidad.

• Es el electrodo hacia donde llegan los electrones.
• Tiene carga positiva.
• Aquí ocurre la reducción (el átomo gana electrones)

Tipos de Tubo de Rayos X

Cuidados de Seguridad y Aplicaciones Médicas

El tubo emite radiación ionizante, por lo tanto, se protege con plomo y se regula su uso

Tiene un sistema de refrigeración (por aceite o aire) porque produce gran cantidad de calor

Aplicación/uso médico

• Radiografías simples (huesos, tórax, columna).
• Tomografía computarizada (CT).
• Mamografía.
• Fluoroscopía (rayos X en tiempo real).

Métodos de Radiología en el Sistema Musculoesquelético

2.1. Tomografía computada 2.2. Resonancia magnética 2.3. Ultrasonografía 2.4. Medicina nuclear 2.5. Análisis cuantitativo del mineral óseo (densitometría) Elaboro: Mtro. Hernández Colin Orlin Eduardo 20/05/2025

¿Qué es el Sistema Musculoesquelético?

El sistema musculoesquelético es el CONJUNTO de huesos, músculos, articulaciones, ligamentos y tendones que le da forma, SOPORTE Y MOVIMIENTO al cuerpo humano.

Componentes del Sistema Musculoesquelético

Articulaciones Conectan los huesos y permiten el movimiento

Músculos Permiten el movimiento y brindan fuerza

Huesos dan estructura y soporte al cuerpo

Ligamentos unen los huesos entre sí

Fascia tejido conectivo que envuelve y sostiene los músculos,

Tendones unen músculos a huesos

Cartílago Brinda amortiguación en las articulaciones

Hueso sesamoideo Mejora de la función de los tendones

Tomografía Axial Computarizada (TAC)

• Es una moderna técnica de diagnóstico utilizada en medicina para identificar diversas patologías que pueden presentarse en un paciente.
• La tomografía es una herramienta de diagnóstico muy versátil, pues, permite estudiar prácticamente todos los órganos del cuerpo humano y variedad de enfermedades pulmonares difusas, enfisema, bronquiectasias y lesiones pulmonares focales entre otras. Se puede realizar estudios simples o utilizando medios de contraste.
• Este equipo utiliza fórmulas matemáticas desarrolladas por el físico J.Radón, nacido en Alemania en 1917, para reconstruir una imagen tridimensional a partir de múltiples imágenes axiales planas.

"Un plano axial (también llamado plano transversal) es una línea imaginaria que divide el cuerpo en una parte superior (arriba) y una parte inferior (abajo)".

Axial

La palabra tomografía viene del griego tomos significa corte o sección y grafía significa representación gráfica. Por lo tanto, la tomografía es la obtención de imágenes de cortes o secciones de algún objeto.

Permite la visualización de la imagen en una computadora, con lo cual se puede observar cortes transversales del organismo con una resolución de 2mm.

La imagen obtenida por el tomógrafo es una matriz formada por cuadros ubicados en filas y columnas, donde cada cuadro se llama pixel y de acuerdo al grado de atenuación, se le relaciona con un color en la escala de grises. La profundidad de cada pixel que compone la imagen se denomina voxel.
