Instalaciones, equipos y elementos fijos para extinción de incendios

La columna seca

Definición de columna seca

La instalación de columna seca es para uso exclusivo del Servicio de Extinción de Incendios, y estará formada por una conducción normalmente vacía, que partiendo de la fachada del edificio discurre normalmente por la caja de escalera y está provista de bocas de salida en pisos y de toma de alimentación en fachada para conexión de los equipos del Servicio de Extinción de Incendios, que son los que proporcionan a la conducción la presión y el caudal necesario para la extinción del incendio.

Finalidad de la columna seca

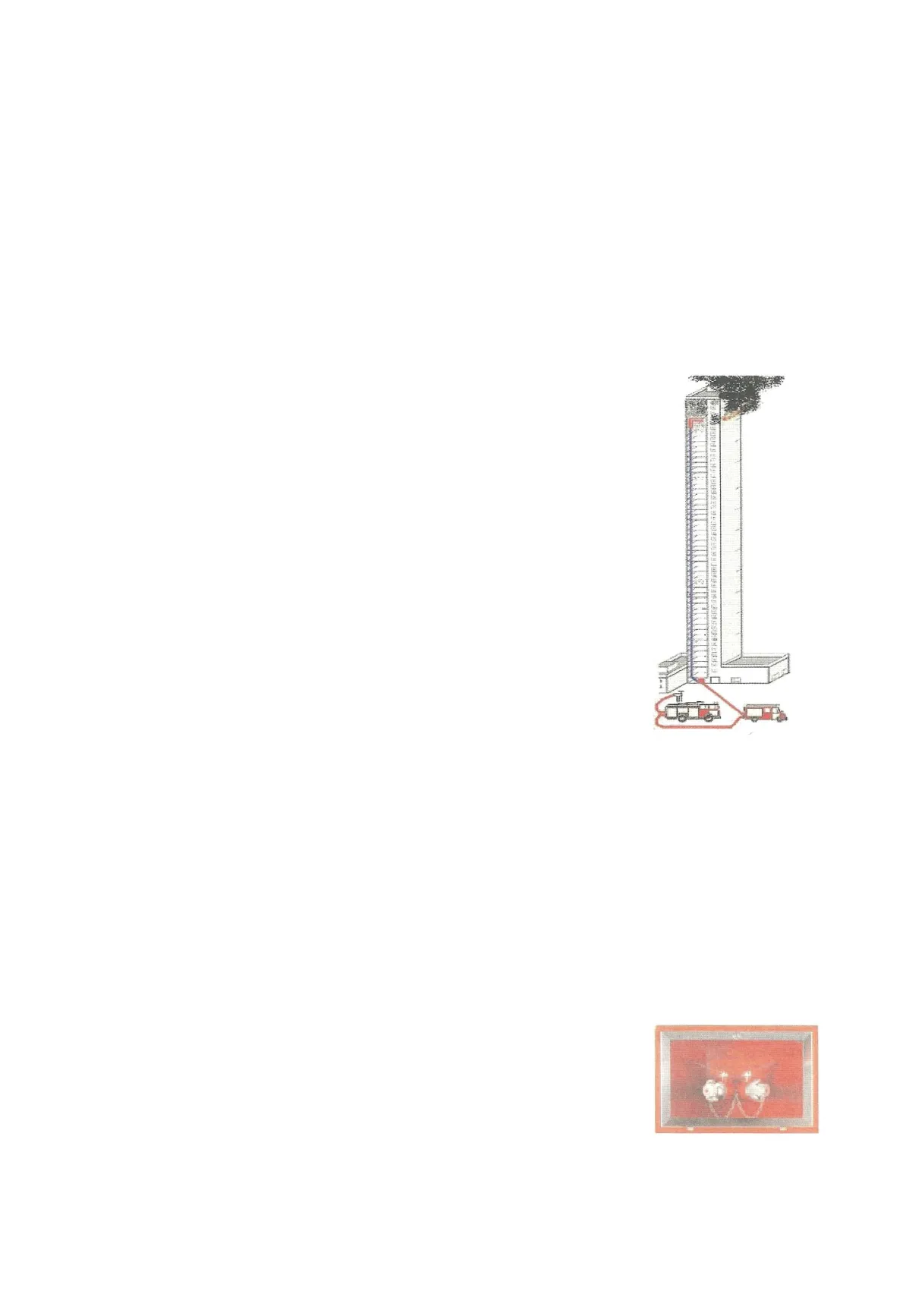

Siendo una de las instalaciones de Protección contra Incendios de diseño más simple, es de vital importancia, ya que facilita a los bomberos el acceso al foco de un incendio en el interior de un edificio de varias plantas de manera más cómoda y ágil, evitándose en muchos casos que tengan que realizar largos tendidos de mangueras directamente desde la calle hasta las plantas. Para confeccionar una instalación desde la entrada exterior hasta cualquier punto del interior de un edificio, los bomberos deben utilizar un número indeterminado de rollos de mangueras. Mientras extienden y empalman por la escalera se corre el riesgo de no haber colocado los suficientes tramos, y en ese caso bajar al vehículo a por más rollos, lo que representa una pérdida de tiempo mientras el fuego se desarrolla. A toda esta pérdida de tiempo se suma el efecto negativo de las pérdidas de carga por los bucles y codos de la instalación, así como la imposibilidad de poder tener las manos libres en el primer momento para transportar otros equipos necesarios. Para paliar estos inconvenientes, la solución adoptada ha sido la instalación de una tubería, que elimine todos estos efectos negativos y nos permita atacar el fuego desde cualquiera de sus salidas, con la consiguiente rapidez de intervención. Lamentablemente, en la gran mayoría de los casos, los usuarios principales de esta instalación, es decir, los bomberos, no confían demasiado en su correcto funcionamiento, debido al mal estado en que se suelen encontrar por actos de vandalismo (que se ceba especialmente en las tomas de fachada) y/o por falta de mantenimiento.

Elementos de la columna seca

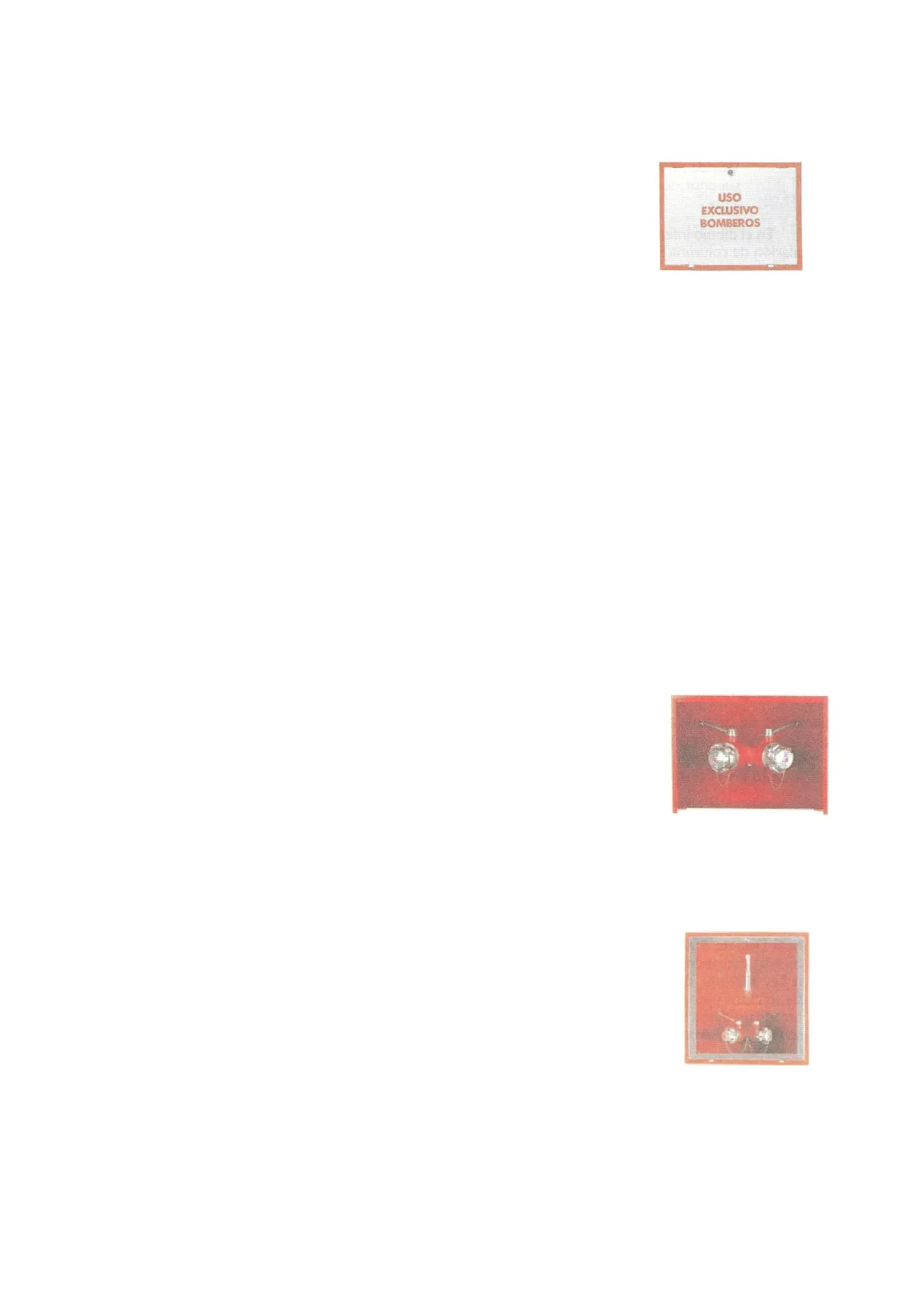

• Toma de alimentación: estará situada en la fachada para el acoplamiento de las mangueras que permita la alimentación de la canalización por el vehículo de bomberos. Dicha toma estará provista de conexión siamesa con llaves incorporadas y racores de 70 mm de diámetro y con tapas sujetas con cadenas. Tendrá una llave de purga con un diámetro de 25 mm para vaciado de la columna una vez utilizada. J.M.2 Dicha toma estará alojada en una hornacina de 55 cm de ancho, 40 cm de alto y 30 cm de profundidad, provista de tapa metálica pintada de blanco con la inscripción Uso Exclusivo Bomberos en letra roja. La tapa dispondrá de cierre de simple resbalón para llave de cuadradillo de 8 mm y bisagras en su parte inferior que permita su total abatimiento. USO EXCLUSIVO BOMBEROS
• Distribuidor: tubería de acero galvanizado con un diámetro nominal de 80 mm (3 pulgadas) que está situada desde la toma de alimentación hasta la columna. Nota: el acero galvanizado es aquel que se obtiene después de un proceso de recubrimiento de varias capas de la aleación de hierro y zinc. Por lo general se trata de tres capas de la aleación, las que se denominan "gamma", "delta" y "zeta". Finalmente se aplica una última y cuarta capa externa que sólo contiene zinc, a la que se le llama "eta", y es la que le da aquel típico aspecto gris brillante al acero. El recubrimiento galvanizado le otorga al acero una excelente protección, entregándole propiedades fabulosas entre las que se encuentra su gran resistencia a la abrasión, así como también a la corrosión.
• Columna: transcurre desde el distribuidor hasta las bocas de salida en pisos. Será de tubería de acero galvanizado y tendrá un diámetro nominal de 80 mm (3 pulgadas).
• Bocas de salida en pisos: estarán conectadas a la columna seca y situadas en el parámetro del embarque de escalera, permitiendo el acoplamiento de las mangueras de bomberos. Estarán provistas de conexión siamesa con llaves incorporadas, racores de 45 mm de diámetro y con tapas sujetas con cadenas. Se dispondrán en las plantas pares, hasta la octava y en todas a partir de ésta, debiendo estar alojadas en una hornacina de 55 cm de ancho x 35 cm de alto x 30 cm de profundidad, provistas de tapas de cristal con la inscripción Uso Exclusivo Bomberos en letra roja.
• Bocas de salida en pisos con llave de sección: conectadas a la columna seca situadas en el parámetro del embarque de escalera, permiten el acoplamiento de las mangueras de bomberos y el corte del paso del agua a las plantas superiores. Estarán provistas de conexión siamesa con llaves incorporadas y racores de 45 mm de diámetro con tapas sujetas con cadenas. Cada cuatro pisos, por encima de dicha conexión dispondrán de una llave de seccionamiento para cortar el agua. Todos estos elementos estarán alojados en una hornacina de 55 cm de ancho, 60 cm de alto y 30 cm de profundidad.
• Válvula de expansión de aire: conectada a la columna seca y situada en la parte superior de la misma, permite la salida del aire existente cuando se inyecta el agua.

J.M.3 En el dibujo inferior podemos observar los diferentes elementos que componen la instalación de columna seca: VÁLVULA DE PURGA AUTOMÁTICA BOCA DE COLUMNA SECA EN PLANTAS: 9-10-11-13-14- 15-17-18-19-21-22 9 BOCA DE COLUMNA SECA CON LLAVE DE SECCIÓN EN PLANTAS: 4-8-12-16 90 DISTRIBUIDOR Y COLUMNA EN TUBO Ø 80 MM DE ACERO, SIN CALORIFUGAR BOCA DE COLUMNA SECA EN PLANTAS: 2-6 TOMA DE ALIMENTACIÓN IPF-41 90 TANQUE DE BOMBEROS 90 RED GENERAL BOCA DE INCENDIO

Normativa aplicable a la columna seca

Real Decreto 513/2017, de 22 de mayo, por el que se aprueba el Reglamento de instalaciones de protección contra incendios.

Sistemas de columna seca

1. El sistema de columna seca, estará compuesto por: a) Toma de agua en fachada o en zona facilmente accesible al Servicio Contra Incendios, con la indicación de «USO EXCLUSIVO BOMBEROS», provista de válvula anti-retorno, conexión siamesa, con llaves incorporadas y racores de 70 mm, con tapa y llave de purga de 25 mm. b) Columna de tubería de acero galvanizado DN80. 1.º Los sistemas de columna seca ascendentes constarán de salidas en las plantas pares hasta la octava y en todas a partir de esta, provistas de conexión siamesa, con llaves incorporadas y racores de 45 mm con tapa; cada cuatro plantas, se instalará una válvula de seccionamiento, por encima de la salida de planta correspondiente. 2. º En los sistemas de columna seca descendentes se instalará válvula de seccionamiento y salida en cada planta; la llave justo por debajo de la salida; la salida estará provista, en todas las plantas, de conexión siamesa con llaves incorporadas y racores de 45 mm con tapa.
2. Las bocas de salida de la columna seca estarán situadas en recintos de escaleras o en vestíbulos previos a ellas. J.M.4 La toma situada en el exterior y las salidas en las plantas tendrán el centro de sus bocas a 0,90 m sobre el nivel del suelo. Las válvulas serán de bola, con palanca de accionamiento incorporada. Los racores deberán, antes de su fabricación o importación, ser aprobados, de acuerdo con lo dispuesto en el artículo 5.2 de este Reglamento, justificándose el cumplimiento de lo establecido en la norma UNE 23400.
3. Cada edificio contará con el número de columnas secas suficientes para que la distancia entre las mismas, siguiendo recorridos de evacuación, sea menor de 60 m. Cada columna, ascendente o descendente, dispondrá de su toma independiente en fachada. La zona próxima a la toma de fachada de la columna seca, se deberá mantener libre de obstáculos, reservando un emplazamiento, debidamente señalizado, para el camión de bombeo.
4. El sistema de columna seca, se someterá, antes de su puesta en servicio, a una prueba de estanquidad y resistencia mecánica, sometiendolo a una presión estática igual a la máxima de servicio y, como mínimo de 1470 kPa (15 kg/cm2) en columnas de hasta 30 m y de 2.450 kPa (25 kg/cm2) en columnas de más de 30 m de altura, durante dos horas, como mínimo, no debiendo aparecer fugas en ningún punto de la instalación.
5. El sistema de columna seca, estará señalizado, conforme indica el anexo I, sección 2.ª, del presente Reglamento, con el texto «USO EXCLUSIVO BOMBEROS». La señalización se colocará inmediatamente junto al armario del sistema de columna seca y no sobre el mismo, identificando las plantas y/o zonas a las que da servicio cada toma de agua, así como la presión máxima de servicio.

Hidrantes

Objeto de la instalación de hidrantes

El objeto de una instalación de hidrante es proporcionar una conexión a la red de distribución de agua, a la cual los bomberos puedan conectar un equipo contra incendios. Si bien los hidrantes tienen como objetivo principal suministrar agua para la lucha contra incendios, pueden ser usados tambien para el abastecimiento de agua. En la actualidad podemos clasificar los hidrantes en dos grandes grupos: hidrantes de columna e hidrantes bajo tierra. Los hidrantes de columna están compuestos por una o más válvulas y bocas de conexión de salida en forma de columna, que emerge del suelo. Los hidrantes bajo tierra también están compuestos de una o más válvulas y conexiones de salida, pero en vez de en una columna, en una cámara bajo tierra con una caja en la superficie.

Hidrantes de columna

Objeto y campo de aplicación de hidrantes de columna

La norma UNE-EN 14384 (Hidrantes de columna), especifica los requisitos mínimos, métodos de ensayo, marcado y evaluación de conformidad de los hidrantes de columna para los siguientes propósitos de la lucha contra incendios: Para instalarse en un sistema de distribución de agua; — Para tamaños DN 80, DN 100 y DN 150; - Adecuados para una presión de funcionamiento, PFA, de PN 16 con o sin instalación de drenaje; - Que tengan una entrada vertical u horizontal, embridada, a enchufe o espiga; - Con una o más salidas y con salidas según los requisitos J.M.
