ACS Agua Caliente Sanitaria: principios, normativa e integración solar

ACS Aigua Calenta Sanitària

La producció d'ACS està lligada als aparells sanitaris o punts de consum i a la instal·lació d'AFS (aigua freda sanitària). Segons els aparells sanitaris les temperatures de serveis son diferents:

• Rentamans, banys, dutxes, bidet i banyera. de 40 a 50°℃
• Cuines (aigueres) de 55 a 60ºC Casos especials de rentadores i rentavaixelles. de 55 a 80°C/de 50 a 70℃

Per l'us la Ta de l'aigua es inferior i per això es barreja amb aigua freda. La reglamentació (Reglamento de Instalaciones Térmicas en Edificación, RITE), limita la temperatura d'emmagatzematge a un valor maxim de 60℃, per a instal·lacions centralitzades, i la temperatura de distribució a la sortida dels dipòsits d'acumulació a 50℃, reduint aquest valor fins 42ºC per instal·lacions de dutxa, rentamans en col·legis casernes i centres esportius en general. El gasto d'aigua calenta presenta salts i variacions en el consum molt mes acusat que a l'AFS, el que fa que de vegades sigui necessari acumular aigua calenta per poder respondre a la demanda en un determinat moment.

Producció d'ACS

La producció d'ACS, pot ser nomes pels punts de consum (aixetes), o estar lligada a la calefacció. L'aigua que passa per les calderes no es apte pel consum humà, per aquest motiu ha d'existir a la instal·lacions dos circuits, un de primari i d'altre de secundari. El primari porta l'aigua des de la caldera fins un intercanviador o interacumulador. El secundari agafa l'aigua AFS, l'escalfa a través dels intercanviadors i els porta als punts de consum (aixetes).

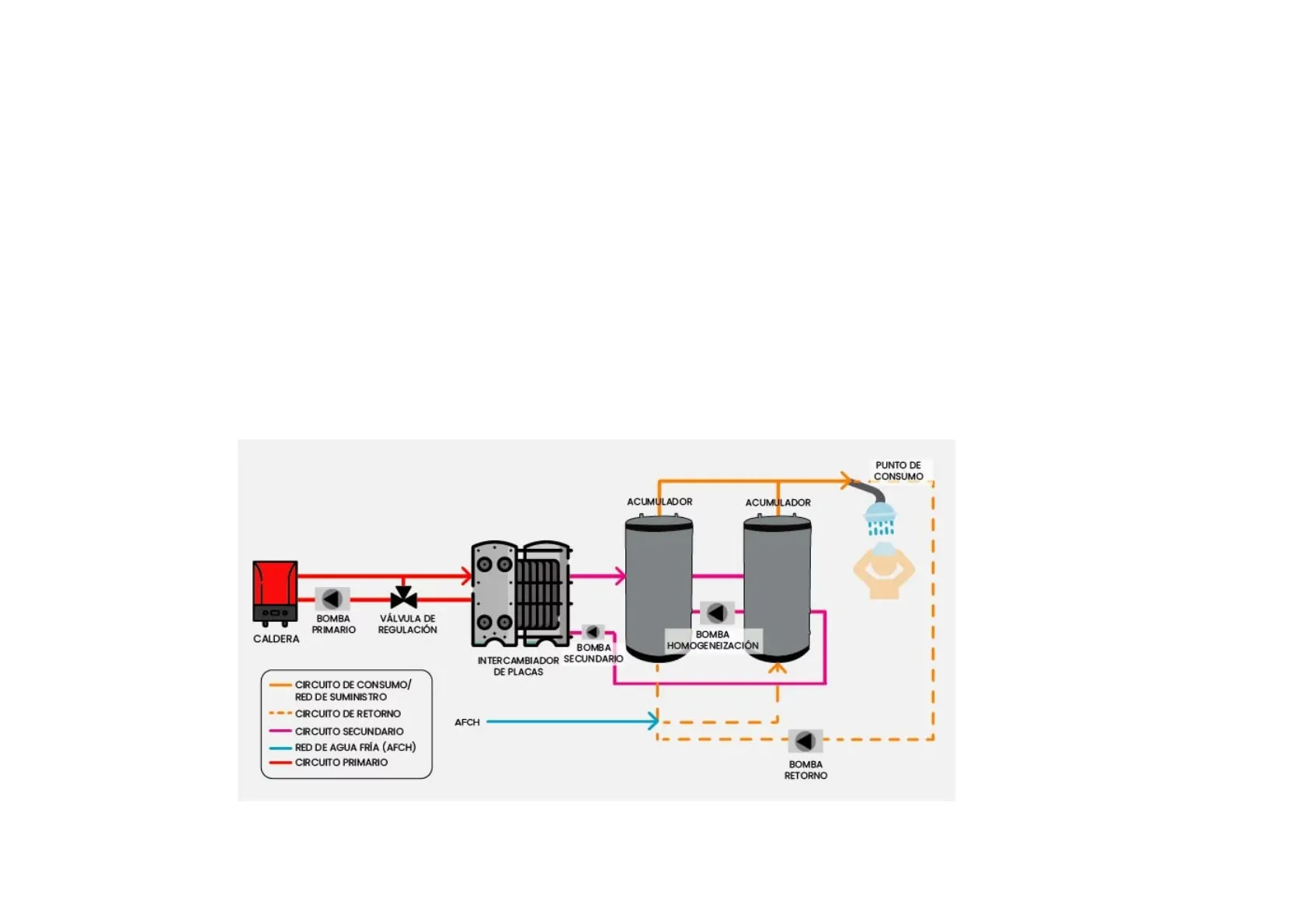

PUNTO DE CONSUMO ACUMULADOR ACUMULADOR BOMBA PRIMARIO VÁLVULA DE REGULACIÓN BOMBA HOMOGENEIZACIÓN CALDERA BOMBA INTERCAMBIADOR SECUNDARIO DE PLACAS

• CIRCUITO DE CONSUMO/ RED DE SUMINISTRO
• - - CIRCUITO DE RETORNO AFCH
• CIRCUITO SECUNDARIO
• RED DE AGUA FRÍA (AFCH)
• CIRCUITO PRIMARIO BOMBA RETORNO

Elements Instal·lació ACS

AFS i Fonts d'Escalfament

AFS, Aigua freda sanitaria. Ja coneixem la instal·lació. FONT D'ESCALFAMENT: caldera de gas (estandard, baixa Ta, condensació); aerotermia (bomba de calor); plaques solars termiques + termo (acumulador); calderes biomasa; calderes llenya ;... altres sistemes.

18:00 60℃ HTW Caldera estàndard Caldera condensació Aerotermia Plaques solars tèrmiques +termo

Fonts d'Escalfament: Detalls Tècnics

FONT D'ESCALFAMENT Insert IEH 80 Insert IPH 80 Insert IEH100 Insert IPH 100 Potencia uso kwats 14.1-25.4 14.1-25.4 19.6-29.3 19.6-29.3 Emisión Co 0,3 vol % 0,3 vol % 0,28 vol % 0,28 vol % Peso (kg] 198 215 240 260 Diametro Chimenea 150 150 180 180 H Presion Max 3 bar 3 bar 3 bar 3 bar Medidas AxHxF (cm) 84-99-51 96-99-52 104-107-51 116-107-52 8 Rendimiento 75% 75% 74% 74% Vol Aqua [I] 52 52 66 66 Consumo medio leña/hora 7.98 7,96 9.08 9,08 Esquema de funcionamiento con sistemas A complementarios de calefacción y agua caliente. F C ADA A X A - Válvulas B - Electro válvula E C - Válvula anti-retorno DO D - Bomba -> E · Válvula de vaciado F - Descarga Caldera biomasa Caldera de llenya O

• A F AX

Intercanviadors

INTERCANVIADORS, els intercanviadors permeten realitzar el procés de transferencia de calor o intercanvi termic entre l'aigua del circuit primari i l'aigua del circuit secundari. L'intercanviador permet separar l'aigua que passa per la caldera, de l'aigua de consum (ACS), mantenint les condicions sanitaries de l'aigua. Partes de un intercambiador de Calor a Placas Placa movible Paquete de Placas Barra de Soporte

• Columna de Soporte Entrada Fluido Caliente Placa Fija Barra de Soporte Entrada Fluido Frio Pernos para compresión

Esquema d'Intercanviadors

INTERCANVIADORS D PT C Generador de calor A Agua Fría de Consumo Humano (AFCH) D Depósito acumulador 1° Bomba primario 2º Bomba secundario -T Temperatura parte inferior acumulador +T Temperatura parte superior acumulador PT Punto terminal de consumo -T A Interacumulador Intercambiador de Calor a Placas Plate Heat Exchanger (PHE) Intercanviador W +T) C 1º 2º

Xarxa de Subministrament

XARXA DE SUBMINISTRAMENT. La xarxa de subministrament és el conjunt de canonades que distribueixen l'aigua escalfada ACS, als punts terminals de consum. Per millorar l'eficiencia i evitar perdues de calor aquestes canonades acostumen a anar aïllades. A les instal·lacions domestiques, acostuma a ser un circuit nomes d'anada. A grans instal·lacions amb mes demanda (hotels, gimnasos, piscines, ... ), per evitar que l'aigua es refredi a les canonades, durant el temps que no es utilitzada, el circuit te una xarxa de retorn que fa que l'ACS no consumida als punts de consum (aixetes), retorni altre cop a l'intercanviador per tornar a ser re-escalfada i enviada de nou a la xarxa de subministrament.

ramal de agua fría entrada de agua fría ramal de retorno Hydronik ramal de agua caliente Hydronik https://hydronik.es

Materials de Canonades

MATERIALS CANONADES Metàl.lics -Acer galvanitzat -Acer inoxidable -Coure Termoplastics -Policloruro -Polietilè -Multicapa COURE MULTICAPA Adhesivo Adhesivo PERT Aluminio 1 PERT ACER GALVANITZAT POLICLORUR 09/04/24 06 23 POLIETILÈ

Dipòsit Acumulador

DIPÒSIT ACUMULADOR, és el contenidor que pot acumular ACS, i la guarda fins el moment del seu consum. Ajuda a la font d'escalfament en els moments de major consum, aportant l'aigua preescalfada que conté. Funciona com un element d'inèrcia termica, per poder absorbir els moments de molta demanda que la font de calor no podria solucionar per si sola. Materials: Son importants, tant el material, com els revestiments, ates que segons sigui la seva vida útil varia. Principalment son d'acer inoxidable, acer amb tractaments especials, o acer amb esmalt vitrificat. Important la pressió i la Ta per a poder complir els estandards sanitaris.

&SUICALSA O 6

Estàndards Sanitaris i Condicions de Funcionament

ESTANDARDS SANITARIS (prevenció legionellosi), les instal·lacions de producció d'ACS amb acumuladors i recirculació son les instal·lacions del grup 1 de risc (major risc). Les instal·lacions d'ACS sense recirculació son de menor risc.

-CONDICIONS DE FUNCIONAMENT HABITUALS

• L'aigua s'ha d'acumular a una temperatura de al menys 60 ℃.
• S'han d'assegurar els 50 ℃ en els punts mes llunyans.
• La instal·lació permetrà que l'aigua arribi fins els 70 ℃.
• Homogeneïtat de la temperatura a 60° a dins els acumuladors d'ACS per consumir
• AFS mantenir Tª inferiors als 20° (mantenir lluny dels conductes d'aigua calenta)
• Disposar de filtres mecanics per particules de dimensions entre 80um i 150um.
• Facilitar l'accessibilitat als equips per inspecció, neteja, desinfecció i pressa de mostres
• Disposar d'un sistema de valvules de retenció per evitar retorns d'aigua per perdues de pressió o disminució del cabal per evitar barreges d'aigues de diferents circuits, qualitats o usos

Condicions Necessàries en Acumuladors i Interacumuladors

CONDICIONS NECESSARIES EN ACUMULADORS I INTERACUMULADORS

08 08 01 Registro de limpieza: ≤ 750 l - Manual > 750 l - DN 400 04 04 02 Vaciado en el punto más bajo 06 (06 Entrada de agua fría inferior con deflector 06 06 04 Salida de ACS superior 05 Previsión de recirculación 06 Previsión de sondas y equipos de medida 07 07 Protección catódica 08 Válvula de seguridad 09 Intercambiador 06 01 0 02 02 Fig. 01: Conexiones necesarias en acumuladores e interacumuladores 03 07 05 01

Punts de Consum i Circuits de Retorn

PUNTS DE CONSUM, els punts de consum son les aixetes i dutxes, és a dir on l'usuari pot consumir l'ACS. Recomanació general: abans d'1minut ha de sortir ACS per qualsevol aixeta a una Ta no inferior a 50℃, recomanable al voltant del 55°

ramal de agua fría entrada de agua a la vivienda ramal de agua caliente ramal de retorno

-CIRCUITS DE RETORN, es el conjunt de canonades que porten l'ACS no consumida des dels punts de consum fins la font d'esclafament, on es torna a esclafar l'aigua per evitar que és refredin molt, i és torna a enviar als punts de consum.

Vàlvules de Regulació

VALVULES DE REGULACIÓ, existeixen dos tipus de vàlvules per regular la Tª de l'aigua: 1 Motoritzades 2 Termostatiques Son valvules per barrejar aigües a diferents temperatures i aconseguir la Tª desitjada. Per temes de salubritat son importants el material de fabricació i la qualitat (acer inoxidable, bronze, o aliatges especials). Poden estar a tots tres circuits, primar, distribució i retorn.

.. 30 oventrop 3 .38 2 . L Valvula motoritzada Valvula termostàtica Valvula termostàtica radiadors

Bombes de Circulació

BOMBES DE CIRCULACIÓ, son bombes centrífugues per fer que els fluids circulin a través de les canonades. Poden ser de 3 tipus: 1 Bombes pel circuit primari 2 Bombes pel circuit secundari 3 Bombes de recirculació (circuit de retorn)

PUNTO DE CONSUMO ACUMULADOR ACUMULADOR BOMBA PRIMARIO VÁLVULA DE REGULACIÓN BAXI CALDERA BOMBA HOMOGENEIZACIÓN BOMBA INTERCAMBIADOR SECUNDARIO DE PLACAS CIRCUITO DE CONSUMO/ RED DE SUMINISTRO

• · CIRCUITO DE RETORNO AFCH
• CIRCUITO SECUNDARIO
• RED DE AGUA FRÍA (AFCH)
• CIRCUITO PRIMARIO BOMBA RETORNO

Classificació Sistemes ACS

Per la seva Capacitat

• Unitaris, donen servei a un únic punt de consum
• Individuals, amb una capacitat limitada per un grup d'aparells. L'usuari te la seva propia font d'escalfament, que s'encarrega de mantenir, reparar i conservar. (Solució habitual als nostres habitatges)
• Centralitzats o col·lectius, concebuts per abastir un gran nombre d'aparells sanitaris. La font de calor és única a l'edifici i subministra calor al circuit primari (Ta entre 70°-90°)

Per la seva Funció

• Exclusius, font d'escalfament nomes per ACS
• Mixtes, font d'escalfament per ACS i Calefacció

Pel Sistema de Producció

• Sistema de producció instantania, sense acumulació d'ACS
• Sistema d'acumulació, l'aigua es calenta prèviament i s'acumula en diposits.

Sistema de Producció Instantània

És aquell en el que l'aigua és calenta al mateix moment de la demanda. Els mes habituals son les calderes de gas i les calderes murals de calefacció i ACS (mixtes). Avantatges

• Disponibilitat immediata i contínua d'ACS
• Ocupa menys espai Desavantatges
• Dificultat per proveir simultaniament diversos punts de consum
• Existeix un temps d'espera entre el moment de la demanda i el temps de la caldera per escalfar l'aigua a la Tª demandada

Heat Exchanger MASTERCLIM Burner Valve Fan 0 Gas Agua Caliente Agua Fría
