Norma técnica para telefonía ZAPATÓ IES 1º MANTENIMIENTO DE EQUIPOS DE VOZ Y DATOS

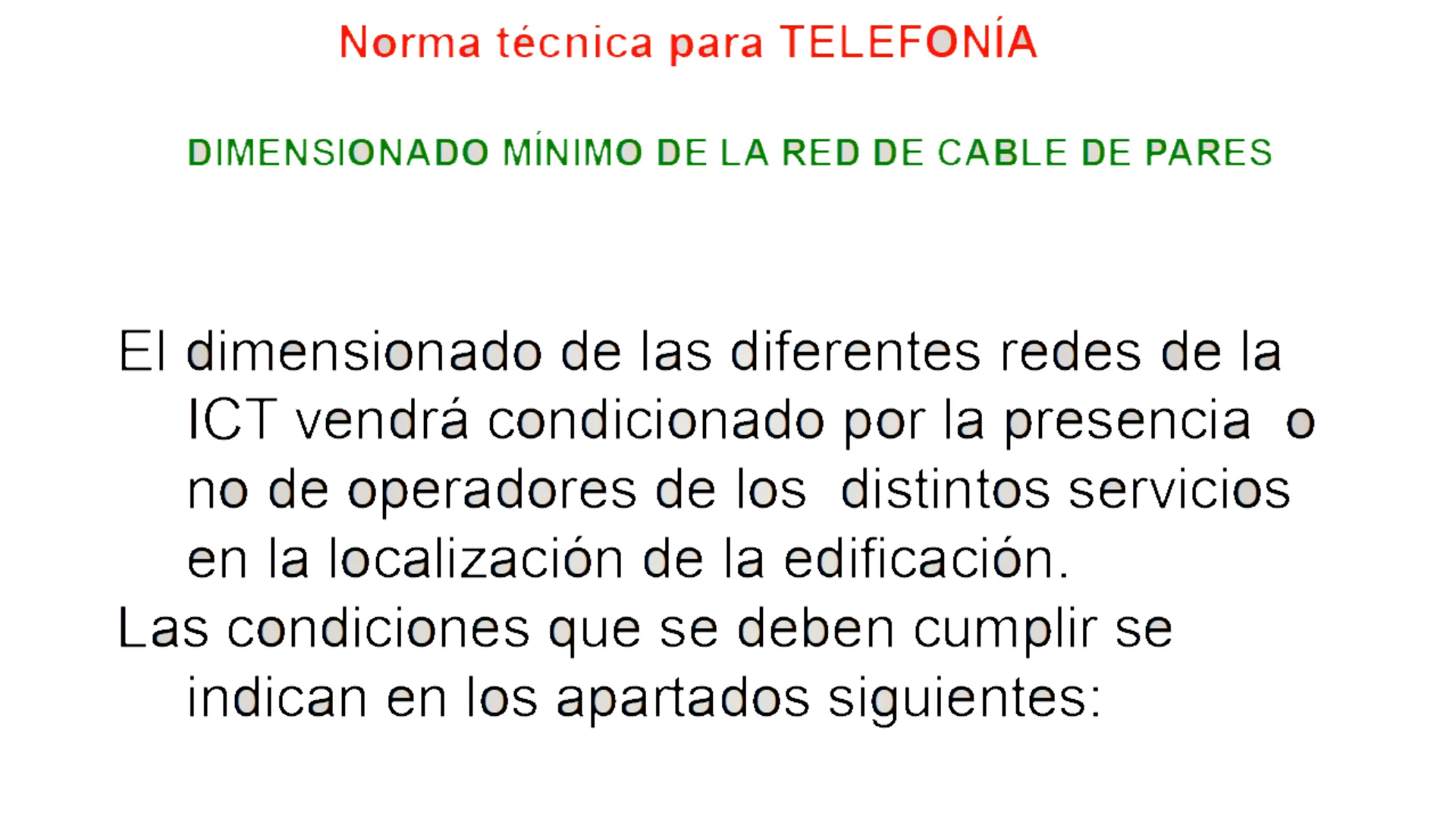

Dimensionado mínimo de la red de cable de pares

El dimensionado de las diferentes redes de la ICT vendrá condicionado por la presencia o no de operadores de los distintos servicios en la localización de la edificación. Las condiciones que se deben cumplir se indican en los apartados siguientes:

Norma técnica para telefonía

Dimensionado mínimo de la red de cable de pares: Previsión de la demanda

Tecnologías de acceso basadas en redes de cables de pares. Como criterio de referencia, se utilizarán en aquellas edificaciones en las que la distancia entre el punto de interconexión y el punto de acceso al usuario mas alejado sea superior a 100 metros.I

Norma técnica para telefonía

Dimensionado mínimo de la red de cable de pares: Previsión de la demanda con operadores de servicio

Tecnologías de acceso basadas en redes de cables de pares. a) Existen operadores de servicio. Para determinar el número de líneas necesarias, cada una formada por un par de cobre, se aplicarán los valores siguientes:

• Viviendas: 2 líneas por cada vivienda.
• Locales comerciales u oficinas en edificaciones de viviendas, se considerarán 3 líneas para cada local u oficina. Cuando no esté definida la distribución en planta de los locales u oficinas, 1 línea por cada 33 m2 útiles, como mínimo

Norma técnica para telefonía

Dimensionado mínimo de la red de cable de pares: Previsión de la demanda en locales comerciales u oficinas

Tecnologías de acceso basadas en redes de cables de pares. a) Existen operadores de servicio. iii) Locales comerciales u oficinas en edificaciones destinadas fundamentalmente a este fin: Se considerarán 3 líneas por cada local u oficina. Cuando no esté definida la distribución en planta de los locales u oficinas se considerarán3 líneas por cada 100 m2 o fracción, iv) Para dar servicio a estancias o instalaciones comunes del edificio: 2 líneas para la edificación.

Norma técnica para telefonía

Dimensionado mínimo de la red de cable de pares: Previsión de la demanda sin operadores de servicio

Tecnologías de acceso basadas en redes de cables de pares. b) No existen operadores de servicio. En este caso se dejarán las canalizaciones necesarias para atender las previsiones del apartado anterior dotadas con los correspondientes hilos-guía.

Norma técnica para telefonía

Dimensionado mínimo de la red de cable de pares: Redes de pares y previsión de la demanda

EDIFICIOS DE VIVIENDAS EDIFICIOS DE LOCALES Y OFICINAS ESTANCIAS COMUNES DEL EDIFICIO VIVENDAS LOCALES U OFICINAS 3 líneas por Local u oficina 3 líneas Por local u oficina 2 líneas para la edificación 2 líneas por vivienda 1 línea Por cada 33m2 si no se conoce la distribución 3 líneas Por cada 100 m2 o fracción si no se conoce la distribución

Norma técnica para telefonía

Dimensionado mínimo de la red de cable de pares: Red de alimentación

El diseño y dimensionado de esta parte de red, así como su instalación, será siempre responsabilidad del operador del servicio, sea cual sea la tecnología de acceso que utilice para proporcionar los servicios.

Norma técnica para telefonía

Dimensionado mínimo de la red de cable de pares: Red de distribución

Redes de cables de pares. a) Edificaciones con una vertical. Conocido el número de acometidas que corresponden a un edificio según lo visto en el apartado 3.1.2, se dimensionará la red de distribución multiplicando la cifra de demanda prevista por el factor 1.2, lo que asegura una reserva suficiente. Obtenido de esta forma el número teórico de pares, se utilizará el cable normalizado de capacidad igual o superior a dicho valor, o combinaciones de varios cables, teniendo en cuenta que el cable máximo será de 100 pares, debiendo utilizarse el menor número posible de cables de acuerdo con la siguiente tabla:

Norma técnica para telefonía

Dimensionado mínimo de la red de cable de pares: Redes de cables de pares

N.º pares (N) N.º cables Tipo de cable 25<N≤50 1 50 pares [1(50p)] 50< N ≤ 75 1 75 pares [1(75p)] 75<N≤ 100 1 100 pares [1(100p)] 100 < N ≤ 125 2 1(100р)+1(25p) o 1(75p)+1(50р) 125<N≤ 150 2 1(100р)+1(50р) o 2(75р) 150 < N ≤ 175 2 1(100р)+1(75р) 175<N≤ 200 2 2(100р) 200 < N ≤ 225 3 2(100p)+1(25p) o 3(75p) 225 < N ≤ 250 3 2(100p)+1(50p) o 1(100p)+2(75p) 250 < N ≤ 275 3 2(100p)+1(75р) 275<N≤ 300 3 3(100p)

Norma técnica para telefonía

Dimensionado mínimo de la red de cable de pares: Código de colores en cables

Identificación de pares Color Par N.º Conductor A Conductor B 1 1 blanco azul 2 blanco naranja 3 blanco verde 4 blanco marrón 5 blanco gris 6 rojo azul 6 rojo / azul 126-150 7 rojo / naranja 151-175 8 rojo / verde 176-200 9 rojo / marrón 201-225 10 rojo / gris 226-250 11 negro azul 11 negro / azul 251-275 12 negro / naranja 276-300 13 negro / verde 301-325 14 negro / marrón 326-350 15 negro gris 15 negro / gris 351-375 16 amarillo azul 16 amarillo / azul 376-400 17 amarillo / naranja 401-425 18 amarillo / verde 426-450 19 amarillo / marrón 451-475 20 amarillo gis 21 violeta azul 21 violeta / azul 501-525 22 violeta naranja 22 violeta / naranja 526-650 23 violeta verde 23 violeta / verde 551-575 24 violeta marrón 25 violeta gris Unidades básicas (25 Pares) Unidad Color de la cinta de atado Pares 1 blanco / azul 1-25 2 blanco / naranja 26 -- 50 3 blanco / verde 51-75 4 blanco / marrón 76-100 5 blanco / gris 101-125 7 rojo naranja 8 rojo verde 9 rojo marrón 10 rojo gris 12 negro naranja 13 negro verde 14 negro marrón 17 amarillo naranja 18 amarillo verde 19 amarillo marrón 20 amarillo / gris 476-500 24 violeta / marrón 576-600

Norma técnica para telefonía

Dimensionado mínimo de la red de cable de pares: Resumen del dimensionado de la red de distribución

CABLE DE PARES El número de LÍNEAS previsto para el edificio por el coeficiente 1.2. Redondeando posteriormente a una manguera normalizada de igual o mayor número de pares. Como máximo el número de pares en cable será de 100 La red de distribución se realizará con el menor número posible de cables
