Detección e intercepción del cardumen en la pesca tecnológica

Pesca Tecnológica

En la actualidad, debido a los altos precios del combustible y a la creciente demanda de proteína animal por parte de la humanidad, los buques pesqueros se han visto obligados a buscar la eficiencia energética y económica en su actividad. Los caladeros cada vez se encuentran más distantes de los puertos base y el recurso es cada vez más escaso, por lo que es necesario cambiar el sistema clásico de actividad centrado en barrer el fondo del mar de las plataformas continentales en busca de recursos pesqueros.

Actualmente la pesca se efectúa no sólo en el fondo sino en toda la columna de agua comprendida entre éste y la superficie, por lo que la actividad es más compleja y es por tanto necesario:

• Localizar los bancos de peces.
• Según la profundidad a la que se encuentren, escoger el mejor sistema de captura

Para la localización de los bancos de pesca se utiliza los últimos avances tecnológicos, tales como los satélites (NOAA) que nos permiten conocer mediante la banda de infrarrojos la temperatura de la superficie del mar y de éste modo poder determinar con éxito la localización de los afloramientos (upwelling) y los frentes oceánicos, es decir la conjunción de masas de agua de diferente temperatura y en torno a los cuales se originan las cadenas tróficas.

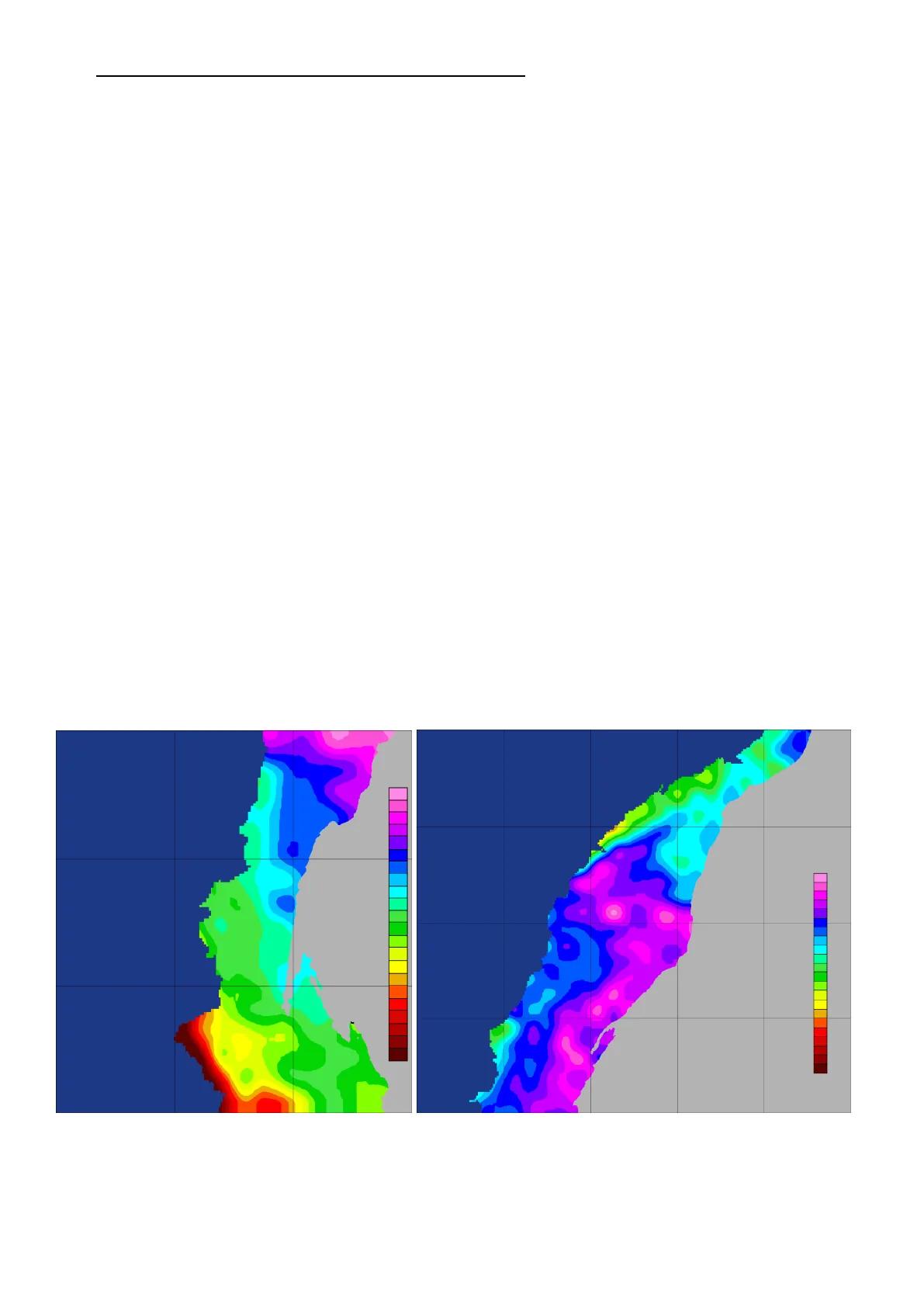

En las imágenes anteriores podemos apreciar las imágenes enviadas por el SAT NOAA de la superficie del mar en la zona del antiguo Sáhara Español que muestran, después de ser tratadas por un programa informático, la distribución de las masas de agua. De este modo el capitán delbarco puede aproximarse a las zonas con mejores posibilidades de pesca, ya que por la experiencia conocemos la temperatura óptima para cada especie objetivo.

En la actualidad hay empresas que se encuentran especializadas en este tipo de trabajo y podemos contratar sus servicios, recibiendo la información abordo por medio de sistemas de comunicación INMARSAT.

Ecosonda

Es un aparato destinados a medir la profundidad del fondo o detectar cualquier blanco sumergido que tenga características acústicas diferentes a las del agua (en los peces detectan el aire de la vejiga natatoria).

En el campo de la actividad pesquera se utiliza para obtener la profundidad, la naturaleza del fondo, detectar bancos de pescado o diferenciar especies.

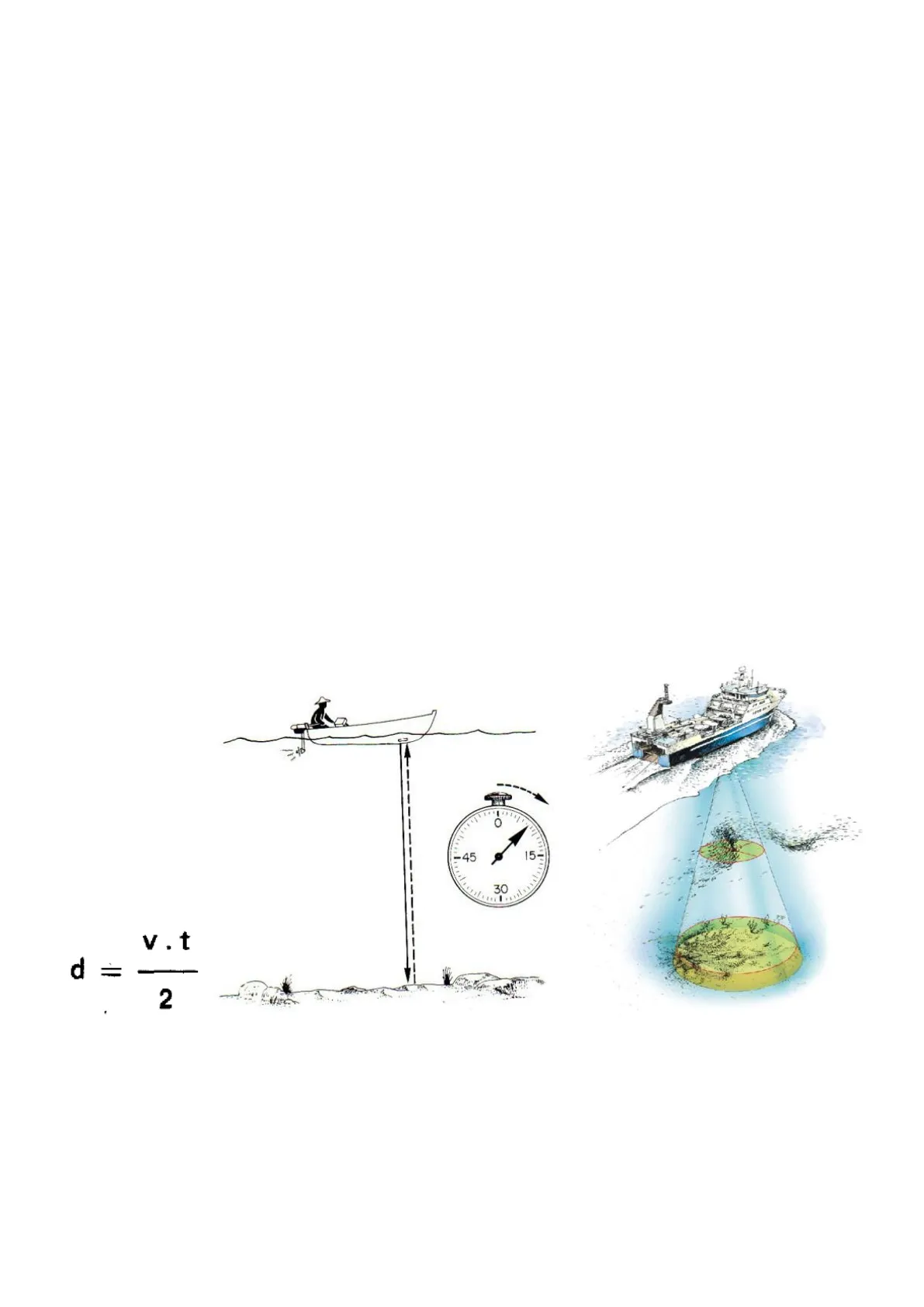

Las ondas sonoras emitidas al chocar con el blanco se reflejan volviendo de nuevo al punto de emisión. Teniendo en cuenta que la velocidad de propagación del sonido en el agua es de aproximadamente unos 1500 m/s, podemos medir el tiempo que transcurrido desde que se transmitió la señal, hasta que se recibió el eco y, por lo tanto, determinar la distancia a la que se encuentra el objeto en cuestión. Este proceso se repite varias veces por segundo.

0 -45 15- 30 v.t d = 2

Elementos de la Ecosonda

1. Motor de velocidad constante.
2. Generador de pulsos eléctricos o transmisor: emisor que suministra un impulso eléctrico a intervalos regulares (frecuencia).
3. Proyector de emisión-recepción o transductor: transforma la energía eléctrica en energía acústica cuando funciona como proyector, y la energía acústica en energía eléctricacuando funciona como receptor. Lo hace mediante unos cristales fabricados especialmente. Del tamaño y forma de los cristales depende la frecuencia de los impulsos acústicos.
4. Receptor o amplificador: transforma la energía recibida permitiendo su representación sobre un papel o sobre una pantalla o monitor.
5. Pantalla o registrador.

APARATO ESTILO REGISTRADOR 2 CONTACTO comanda la ecosonda y realiza la imagen 10 ФФ 20- 30- MOTOR ELECTRICO 40- TRANSMISOR envía la descarga eléctrica al transductor AMPLIFICADOR aumenta el eco de la señal enviada al estilo CAMBIA LA DESCARGA ELECTRICA EN SONIDO CAMBIA EL ECO EN UNA SEÑAL ELECTRICA ENVIA EL SONIDO A TRAVES DEL AGUA TRANSDUCTOR RECIBE EL ECO EL SONIDO VA HACIA EL FONDO DEL MAR UN ECO REGRESA DESDE EL FONDO DEL MAR

Funciones y Mandos de la Ecosonda

Escala de profundidad: estrato o espesor de la columna de agua que puede verse en la imagen. Rango o escala: Dependiendo del fondo a que trabajemos, utilizaremos diferentes “escalas de reducción" de imagen, para ver toda la imagen o imagen completa (desde la superficie hasta el fondo) o sectores de imagen de esta. Si nuestro interés se encuentra en el pescado del fondo, utilizaremos una escala grande y la llevaremos al fondo para solo ver este y todo lo que le rodee.

Ganancia: es la potencia de emisión. Hay que ajustarla de manera que no sature o "ensucie" la pantalla al marcar plancton o carnada. Conviene usarla en los mismos valores para cada tipo de pesca, para que no nos engañe con la densidad o tamaño de los ecos.

Generalmente, se utiliza un nivel de ganancia más alto para profundidades mayores y más baja para profundidades menores. La ganancia mal ajustada puede ocasionar indicaciones de la profundidad erróneas.

Ganancia demasiada alta Ganancia adecuada Ganancia demasiada baja

Frecuencia: la frecuencia de una onda es el número de veces que se genera la onda por unidad de tiempo. La frecuencia se mide en hercios (Hz) en honor a su descubridor, Heinrich Rudolf Hertz, y se define como el número de veces que se repiten las alteraciones por segundo. Así una sonda de 200 kHz emite doscientas mil ondas por segundo. Pero no se trata de cuántas ondas se emiten, sino de la distancia que son capaces de alcanzar. La frecuencia es inversa a la longitud de onda. Cuantas más ondas se producen en un segundo más corta es la distancia entre ellas. Y esa frecuencia también es inversa a la distancia. Una onda de baja frecuencia llega más lejos que una de alta frecuencia.

La frecuencia alta (200 KHz) está indicada para fondos poco profundos. Se trata de una longitud de onda corta, lo que permite tener muchos detalles, por lo que también se utiliza en lalocalización de pequeños bancos de peces o especies pequeñas que necesitan de precisión para su detección. Por su parte, la baja frecuencia (50 KHz) es adecuada para fondos profundos y detectar peces de gran tamaño.

Caballa, atún, anchoa, arenque y otras especies pelágicas se detectan mejor con frecuencias altas 100 o 200 KHz en función de la profundidad. En cambio el bacalao o la merluza que son especies de fondo se detectan mejor con frecuencias bajas, de 70 a 38 KHz. En aguas muy profundas la frecuencia a utilizar sería de 18 KHz.

50 kHz 200 kHz Frecuencia y área de cobertura G:AF R:A 50/200 +1/1 0 0.0 0 50 kHz Imagen 200 kHz Imagen 20 20 - - 40 40 - - 60 60 47.2m 80 80 Presentación de frecuencia dual

1 2 1 2 SUPERFICIE - 0 -5 PEZ -10 -15 -20 FONDO 25 EN LA ESCALA, LA PROFUNDIDAD DEL FONDO DEL MAR SE LEE AQUI

Línea blanca: sin activar este dispositivo, el fondo está representado por un solo trazo de la misma intensidad, por lo que resulta imposible discernir el pescado que se encuentre cercano al fondo. Con este dispositivo activado los ecos del pescado quedan registrados con toda su fuerza por encima de dicha línea pero no por debajo, y así se impide que se confundan con rocas o naufragios que si aparecerán registrados tanto por encima de la línea como por debajo de ella.

A B SIN LINEA BLANCA 1 CON LINEA BLANCA 2 1 2 1 2 -o -10 -20 PECES ROCA ROCA PECES ROCA -19 50 LINEA DE PERFIL DEL FONDO DEL MAR LA PROFUNDIDAD SE LEE AQUI AUTO CO 50k + 1/1 0.0 0- 20 40 60 -- 52.6 80 -- Línea Blanca OFF AUTO 50k = 1/1 0- Banco pesca mostrado claramente 20 40 Línea Blanca 60- 52.6 80 Línea Blanca ON Aspecto de la línea blanca (derecha)

Pulso: cuando las ondas se envían para detectar el cardumen se puede hacer con pulsos cortos o largos. Pulso es una onda que transporta una perturbación que dura un corto intervalo de tiempo.

• Si las ondas se envían en impulsos cortos los sonidos emitidos son cortos y los ecos que regresan son cortos, proporcionando éstos trazas cortas o ligeras.
• Si las ondas se envían en impulsos largos los sonidos emitidos son largos y los ecos que vuelven son largos, proporcionando éstos trazas largas y oscuras.

-30 PECES

Debido a lo anterior hay que tener presente en qué aguas estamos trabajando para utilizar una modalidad u otra, así:

• En aguas profundas, como el eco de regreso puede ser débil, es preferible la utilización de impulsos largos.
• En aguas más superficiales sería conveniente utilizar impulsos cortos para evitar también ruidos que perturben la imagen.

-0 -0 -10 -10 -20 20 IMPULSO CORTO .30 IMPULSO LARGO -30 40 -40 50 -50

La traza de un pez se asemeja al extremo de una uña:

1 2 3 IMAGEN DE LA ECOSONDA SUPERFICIE (linea cero) M 1 1 TRAZA DEL PEZ K 1 2 3

En la actualidad y debido a una serie de regulaciones internacionales con respecto a la imposibilidad de descartar especies de bajo valor comercial o de tamaño antirreglamentario, existen sondas que nos facilitan información sobre la densidad de biomasa y tamaño de las especies que componen el banco, el tipo de especie nos lo facilita la experiencia, ya que cada especie se agrupa de una forma característica y da una respuesta de eco diferente.

Cuando vamos a montar una sonda en nuestro barco tenemos que tener en cuenta la especie objetivo y los fondos de trabajo, ya que seleccionar una frecuencia errónea puede hacer que no veamos la especie que buscamos. En la siguiente imagen podemos ver la misma marcación de caballa con diferentes frecuencias y como la de 200 KHz es la ideal para esta especie.

SIMRAD ER60 - Local - [Replay ER60, makrell_D20040526-T101931.raw] X View Options Instal Output Window Help Maximum 00 .. AE GPT 18 KHz 009072033/b1 1 ES18-11 X S GPT 70 KHz 009072033fb3 1 ES70-7C X 50 50 300 5150 25 07:18:57 07:27:24 15 GPT 38 KHz 00907203422b 1 E5388 X 150 200 07:18:57 07:27:24 GPT 200 kHz 00907203465b 1 ES200-7C 50 150 200 150 280 250 07:18:57 07:27:24 07:18:57 07:27:24 24 kt 1012.366 nml 60° 59.831 N 0021 48 863 E RECORD OFF 07:27:24.66 0 Warnings 90 80 - 70 Echo strengh 60 50 . 40 30. 20 10 0 18 38 70 120 200 364 Frequency (KHz) 8 GPT 120 kHz 009072033fdc 1 ES120-7C x 50 11.00 07:18:57 07:27:24 150 280 50 300 2:00
