CALIBRO E MICROMETRO

31 32 I 18 3 23 24 A.F. 2011/2012 MASSIMO FRANCESCHINI 46ISTITUTO PAVONIANO ARTIGIANELLI PER LE ARTI GRAFICHE

CALIBRO E MICROMETRO

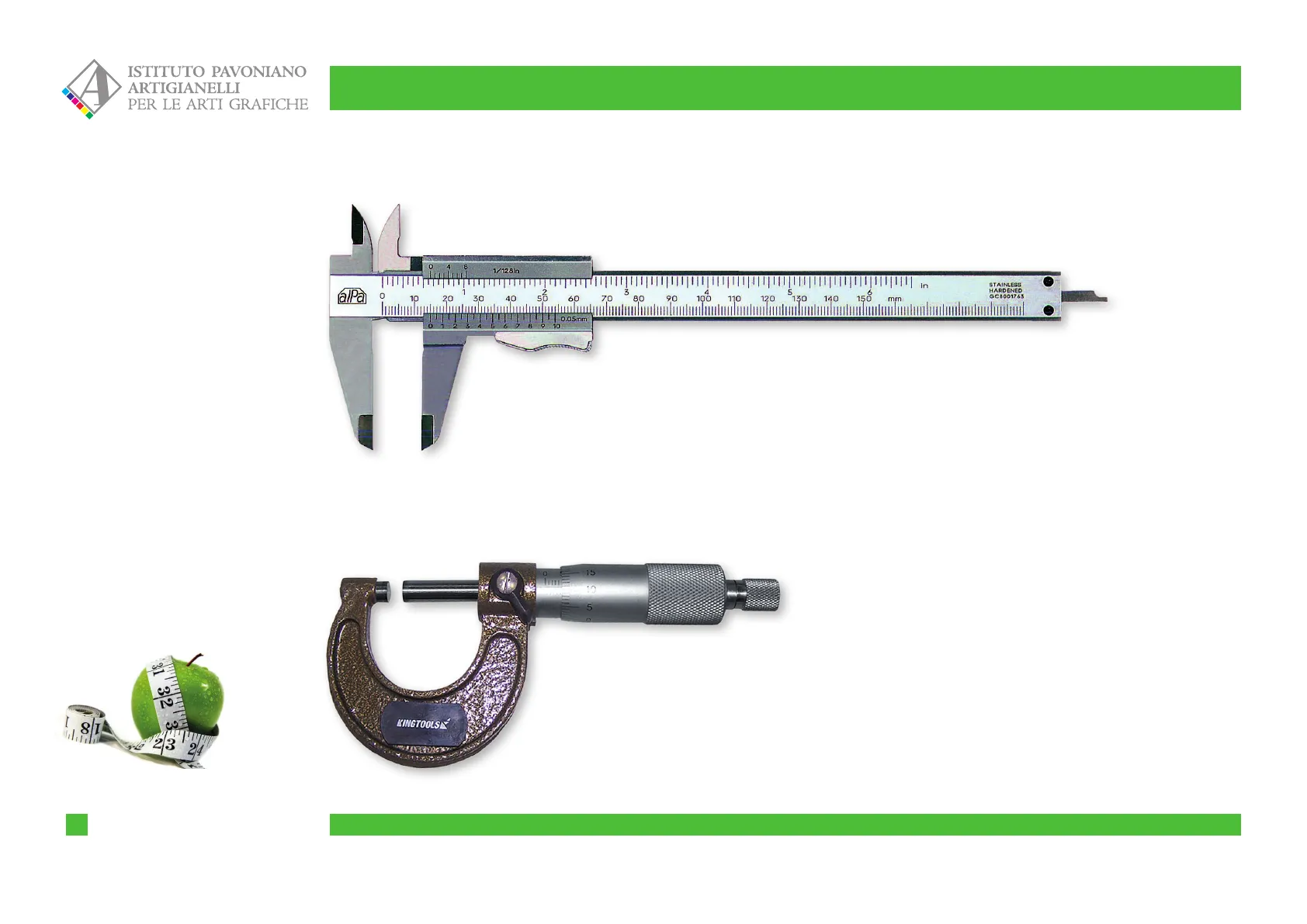

1. IL «CALIBRO A CORSOIO»:

0 4 8 1/128In 11 In STAINLESS alla 0 10 20 30 40 56 60 70 80 90 100 110 120 130 140 150 mm HARDENED GC8001763 0 1234 5 6 7 8 9 10

2. IL «MICROMETRO»:

O 15 5 18' 31 32 3% KINGTOOLSK 24 A.F. 2011/2012 47 1 3 0.05mmISTITUTO PAVONIANO ARTIGIANELLI PER LE ARTI GRAFICHE

IL CALIBRO

Il calibro è uno strumento di misura della lunghezza, adatto a misurare le dimensioni di un oggetto (misure esterne), la distanza tra due facce in una concavità (misure interne), la profondità di un solco o foro (misure di profondità). Nel laboratorio di stampa viene utilizzato per misurare, ad esempio, oggetti come viti, bulloni, dadi e parti meccaniche delle attrezzature. Calcola la sensibilità e la portata (in mm) del tuo calibro.

0 4 8 1/128In alPa 0 10 20 3,0 40 50 60 70 80 90 100 10 120 5130 140 150 mm STAINLESS HARDENED GC8001763 0.05mm 0 1 2 3 4 5 6 7 8 9 10 31 32 3% 18' 24 A.F. 2011/2012 48 in 1 3ISTITUTO PAVONIANO ARTIGIANELLI PER LE ARTI GRAFICHE

IL CALIBRO

Il calibro è composto dai seguenti elementi:

• BECCHI PER MISURE INTERNE
• CORSOIO O CURSORE
• ASTA GRADUATA
• SCALA INGLESE GRADUATA IN POLLICI

4 8 1/128/h alla 0 10 20 30 40 56 60 70 80 90 100 10 120 5130 140 150 mm 0.05mm 2 3 4 5 6 7 8 9 10 SCALA MILLIMETRICA PULSANTE DI BLOCCAGGIO NONIO ASTA MOBILE PER MISURE DI PROFONDITÀ BECCHI PER MISURE ESTERNE 31 32 3% 18' 24 A.F. 2011/2012 49 in STAINLESS HARDENED GC8001763 1 3ISTITUTO PAVONIANO ARTIGIANELLI PER LE ARTI GRAFICHE

COME SI UTILIZZA IL CALIBRO

Per eseguire le misurazioni con il calibro si deve procedere con i seguenti passaggi:

1. Si preme sul pulsante di bloccaggio
2. Si fa scorrere il cursore fino a che l'apertura dei becchi sia superiore alla quota da misurare
3. Si riavvicinano i becchi finché aderiscono al pezzo da misurare
4. Si rilascia il pulsante di bloccaggio

31 32 3% 0 4 8 1/128In 11111 In alPa 0 10 20 30 40 số 60 70 80 90 100 110 120 130 140 150 mm STAINLESS HARDENED GC8001763 2 3 4 5 6 7 8 9 10 0.05mm 18' 24 A.F. 2011/2012 50 1ISTITUTO PAVONIANO ARTIGIANELLI PER LE ARTI GRAFICHE

COME SI UTILIZZA IL CALIBRO

5. Si legge la misura nel seguente modo:

a) In corrispondenza dello zero del nonio, si legge sulla scala millimetrica la dimensione in millimetri b) Sulla scala del nonio, si legge quale tacca è perfettamente allineata con una tacca della scala millimetrica c) Si sommano i due valori, ottenendo così la misura finale

SCALA MILLIMETRICA 4 a) 47 mm 5 6 a) 47 mm + b) 0,4 mm = c) 47,4 mm NONIO 0 b) 0,4 mm 1 A.F. 2011/2012 51ISTITUTO PAVONIANO ARTIGIANELLI PER LE ARTI GRAFICHE

IL MICROMETRO

Il micrometro è uno strumento di misura della lunghezza molto accurato in grado di rilevare misure fino a un centesimo di millimetro (0,01 mm). È adatto per misurare oggetti molto piccoli ma soprattutto per rilevare lo spessore di vari materiali disposti in fogli. Nel laboratorio di stampa viene utilizzato per misurare, ad esempio, lo spessore della carta, delle lastre di alluminio, del caucciù e di altri materiali. Calcola la sensibilità e la portata (in mm) del tuo micrometro.

15 0 10 5 18' 31 32 3% KINGTOOLSK 24 A.F. 2011/2012 52ISTITUTO PAVONIANO ARTIGIANELLI PER LE ARTI GRAFICHE

IL MICROMETRO

Il micrometro è composto dai seguenti elementi:

• INCUDINE
• ASTA MOBILE
• DISPOSITIVO DI BLOCCAGGIO
• BUSSOLA GRADUATA

O 15 10 5 KINGTOOLSA 18' 31 32 3% 24 TAMBURO GRADUATO DISPOSITIVO DI SERRAGGIO TELAIO AD ARCO A.F. 2011/2012 53ISTITUTO PAVONIANO ARTIGIANELLI PER LE ARTI GRAFICHE

COME SI UTILIZZA IL MICROMETRO

Per eseguire le misurazioni con il micrometro si deve procedere con i seguenti passaggi:

1. Si sgancia il dispositivo di bloccaggio
2. Si fa roteare il dispositivo di serraggio finché l'apertura sia superiore al valore da misurare
3. Si riavvicinano asta e incudine, roteando il dispositivo di serraggio, finché aderiscono al pezzo da misurare
4. Si blocca il dispositivo di bloccaggio

15 10 5 18' 31 32 3% KINGTOOLSK 24 A.F. 2011/2012 54ISTITUTO PAVONIANO ARTIGIANELLI PER LE ARTI GRAFICHE

COME SI UTILIZZA IL MICROMETRO

5. Si legge la misura nel seguente modo:

a) In corrispondenza della fine del tamburo graduato, si legge sulla bussola graduata la dimensione in millimetri b) In corrispondenza della linea orizzontale della bussola, si leggono sul tamburo i centesimi di millimetro c) Si sommano i due valori, ottenendo così la misura finale

25 20 0 123 BUSSOLA GRADUATA 15 0,5 1,5 10 2,5 5 TAMBURO GRADUATO 31 32 33 24 a) 3,5 mm b) 0,15 mm a) 3,5 mm + b) 0,15 mm = c) 3,65 mm A.F. 2011/2012 55
