Fondamenti di Disegno Tecnico Industriale e CAD dal Politecnico di Torino

Avvisi Importanti

• L'Esercitazione 03 non si svolgerà mercoledì 12 marzo causa TIL
• L'esercitazione 03 si svolgerà in aula 3D martedì 18 marzo dalle 16:00 alle 19:00
• All'interno di SOLIDWORKS 2024 è possibile trovare tutorial che possono supportarvi nell'apprendimento
• E' sufficiente digitare Tutorial all'interno della barra di ricerca in alto a sinistra

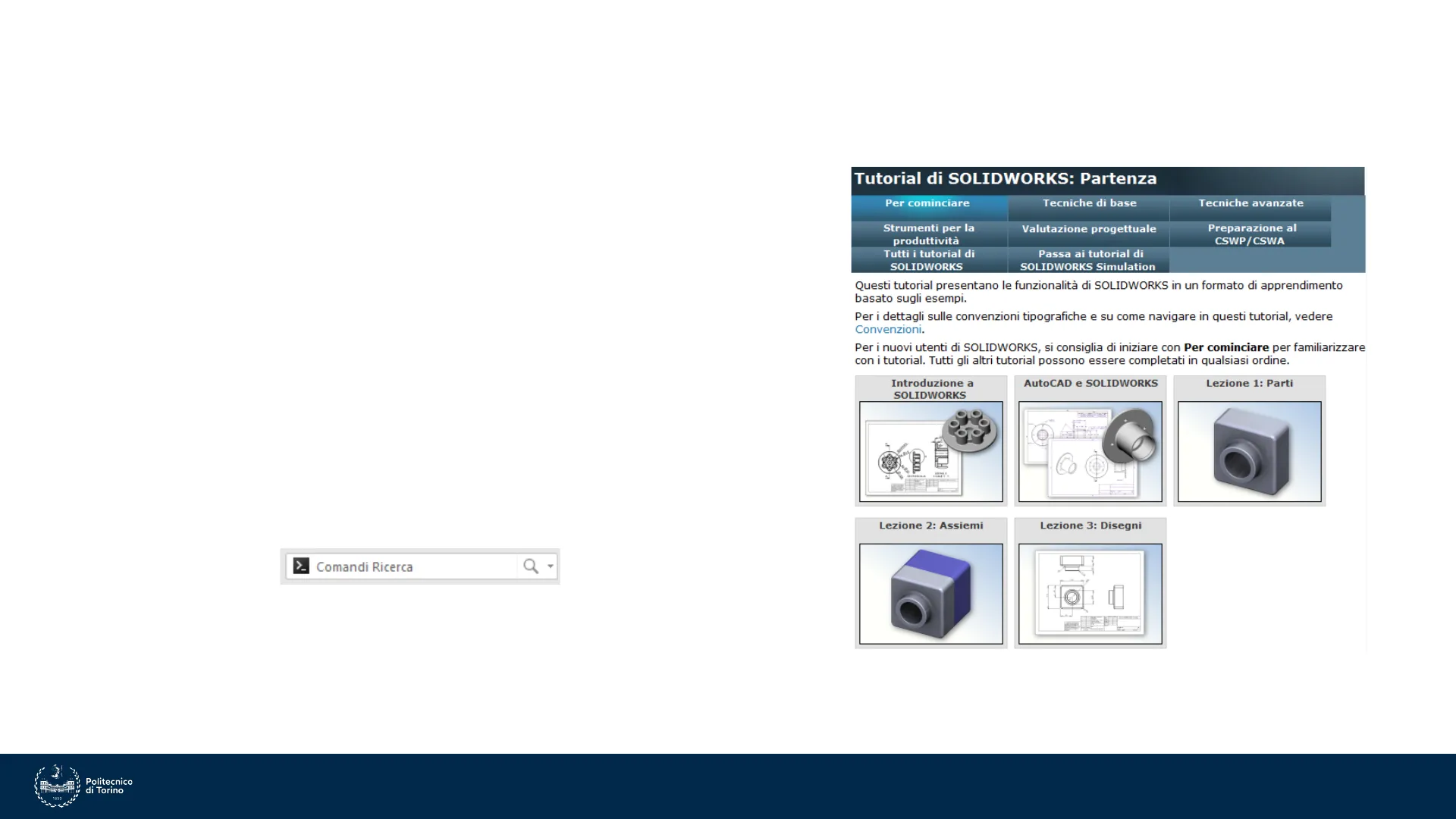

Tutorial di SOLIDWORKS

Comandi Ricerca Q . Tutorial di SOLIDWORKS: Partenza Per cominciare Tecniche di base Tecniche avanzate Strumenti per la produttività Valutazione progettuale Preparazione al CSWP/CSWA Tutti i tutorial di Passa ai tutorial di SOLIDWORKS SOLIDWORKS Simulation Questi tutorial presentano le funzionalità di SOLIDWORKS in un formato di apprendimento basato sugli esempi. Per i dettagli sulle convenzioni tipografiche e su come navigare in questi tutorial, vedere Convenzioni. Per i nuovi utenti di SOLIDWORKS, si consiglia di iniziare con Per cominciare per familiarizzare con i tutorial. Tutti gli altri tutorial possono essere completati in qualsiasi ordine.

Introduzione a SOLIDWORKS

AutoCAD e SOLIDWORKS Lezione 1: Parti Lezione 2: Assiemi Lezione 3: Disegni Politecnico di Torino 1859 Disegno tecnico e normative

Disegno Tecnico

Politecnico di Torino 1859 Disegno tecnico e normative

Definizione di Disegno Tecnico

Il disegno tecnico permette, tramite un assieme convenzionale di linee, di numeri, di simboli e di indicazioni scritte, di fornire delle informazioni sulla funzione, sulla forma, sulle dimensioni, sulla lavorazione e sul materiale relativi ad un determinato oggetto, che potrà quindi essere costruito anche senza necessità di contatto tra chi ha ideato e chi deve fabbricare Politecnico di Torino 1859 Disegno tecnico e normative

Il Disegno Tecnico come Linguaggio

• Il disegno deve consentire al destinatario di formarsi un'immagine mentale dell'oggetto completa di tutti gli attributi e le qualità che gli sono proprie
• Questo processo può avvenire soltanto sulla base di un codice attraverso il quale la forma e gli attributi possono essere interpretati in modo univoco e completo
• Il codice, equiparabile ad un vero e proprio linguaggio, ha:
  • Una grammatica che stabilisce le regole di rappresentazione
  • Una sintassi che integra i processi di modellazione del prodotto con quelli della fabbricazione
• L'utilizzo di una codificazione specifica indirizzata in senso tecnico aumenta il contenuto informativo del linguaggio, ma ne riduce l'aspetto di universalità conversazione poesia La Menu menu giornale EXTRA !! disegno formalità

Politecnico di Torino Disegno tecnico e normative

Contenuto di un Disegno Tecnico

Un disegno tecnico contiene le seguenti informazioni:

1. Geometria
2. Relazioni funzionali
3. Tolleranze
4. Materiali, trattamenti termici, rivestimenti
5. Informazioni gestionali

i Politecnico di Torino 1859 Disegno tecnico e normative

Il Disegno Tecnico come Documento Contrattuale

• Da diversi anni le aziende, per ragioni strategiche e di mercato, fanno un ricorso massiccio all'outsourcing, con fornitori e produttori che possono anche essere ubicati in Paesi diversi, perciò occorre avere a disposizione uno strumento che consenta il trasferimento completo ed univoco di informazioni
• La modellazione solida non consente, da sola, di codificare e rappresentare in modo completo e chiaro:
  • Errori dimensionali
  • Errori geometrici
• Le regole rigorose del linguaggio grafico, standardizzate e riconosciute dalla comunità tecnica internazionale, permettono di risolvere ogni tipo di contenzioso tra committente e contraente avendo a disposizione una rappresentazione completa ed univoca del prodotto
• Il disegno tecnico ha assunto dunque un ruolo contrattuale tra chi progetta e chi produce o deve controllare i prodotti

Politecnico di Torino 1859 Disegno tecnico e normative

Regole Tecniche e Normazione

NORMAZIONE UNIFICAZIONE Politecnico di Torino 1859 Disegno tecnico e normative

Terminologia Tecnica

Definizione base Applicazione Vincoli Regola tecnica Regola definita nell'interesse della salute e della sicurezza sociale Imposta dalla Pubblica Amministrazione Adempimento obbligatorio Norma Codice pratico, raccomandato Gestita da Agenzie di normazione Conformità facoltativa Unificazione Riduzione di tipi e varianti Gestita da Agenzie di normazione Conformità facoltativa Politecnico di Torino 1859 Disegno tecnico e normative

Regole Tecniche e Sicurezza

La Pubblica Amministrazione ha definito una regolamentazione molto articolata con lo scopo di tutelare la sicurezza ed la qualità della vita dei cittadini. Ad esempio, il progetto di una macchina deve soddisfare molti requisiti in merito a: Sicurezza Impatto ambientale Energia Il progetto e quindi i disegni della macchina devono prevenire situazioni potenzialmente pericolose, danni ambientali e l'eccessivo assorbimento di energia. Politecnico di Torino 1859 Disegno tecnico e normative

Definizione di Normazione

La normazione (o standardizzazione) è l'azione che porta a stabilire ed applicare regole per mettere ordine in un determinato campo di attività a vantaggio e con la collaborazione di tutti gli interessati al fine di raggiungere un'economia generale ottimale, tenuto conto delle esigenze funzionali e di sicurezza. Dunque il processo di normazione:

• Cosa fa? Stabilisce e applica regole a seguito di un iter di approvazione (trasparenza)
• A che proposito? Definizione delle esigenze funzionali e di sicurezza
• Su quali basi? Risultati ottenuti dalla scienza, dalla tecnologia e dall'esperienza (consensualità)
• Per quale motivo? Progettare e produrre in maniera efficace per tutte le parti interessate (democraticità)
• A chi si rivolge? A chiunque sia interessato (volontarietà)

Di conseguenza, una norma è una regola che fissa le condizioni di esecuzione di un oggetto o di elaborazione di un prodotto di cui si vogliano unificare l'impiego o assicurare l'intercambiabilità. Politecnico di Torino 1859 Disegno tecnico e normative

Conseguenze della Normazione

Dalla normazione conseguono:

• Specifiche: indicazioni precise di un insieme di condizioni che devono essere soddisfatte da un determinato prodotto, materiale o processo, comprendenti i metodi di verifica delle stesse
• Semplificazioni: riduzione del numero di tipi di prodotto in commercio al valore necessario per soddisfare le esigenze prevalenti. Si può agire mediante:
  • Eliminazione di ridondanze: rimuovere regole o specifiche tecniche che si sovrappongono o non aggiungono valore
  • Miglioramento della chiarezza e della leggibilità: riscrivere norme in modo più comprensibile, riducendo ambiguità e tecnicismi inutili
  • Ottimizzazione delle procedure: snellire i requisiti e i processi normativi per facilitarne l'adozione
  • Riduzione del numero di standard: accorpare norme simili o obsolete per evitare frammentazione e confusione

Politecnico di Torino 1859 Disegno tecnico e normative

Esempi di Normazione

C Unità di misura Metodi di prova e di misura Gestione della qualità Connettori USB Protocolli di comunicazione wireless ICD (International Classification of Diseases) Politecnico di Torino 1859 Disegno tecnico e normative

Enti di Normazione

• Le norme sono identificate da numeri e da sigle, che indicano l'ente che ha elaborato la norma
• Se vi sono più sigle prima dei numeri, significa che le norme sono state tradotte

Sigla Ente Livello Descrizione ISC International Standards Organization Mondo · Elabora e pubblica norme tecniche internazionali (ISO) · Coordina le attività normative internazionali per l'armonizzazione delle prescrizioni fra gli stati aderenti CEN European Committee for Standardization Europa · Pianifica, redige e adotta le norme europee (EN) UNI Ente Nazionale Italiano di Unificazione Italia · Collabora con gli enti normatori internazionali · Concede il marchio UNI a prodotti conformi ASME American Society of Mechanical Engineers USA · Principale sviluppatore di norme connesse con l'Ingegneria Meccanica ANSI American National Standards Institute USA · Ente normatore di riferimento negli Stati Uniti • Sovrintende allo sviluppo e uso delle norme · Lavora per rafforzare la posizione degli USA nel mercato globale

• Elabora le norme italiane (UNI)
• Organizzazione non-profit

Politecnico di Torino 1859 Disegno tecnico e normative

Classificazione Normazione UE

• L'organismo che coordina l'attività di normazione a livello mondiale, l'ISO (International Organization for Standardization), definisce la normazione stessa come attività svolta per stabilire, relativamente a problemi effettivi e potenziali, disposizioni per gli usi comuni e ripetitivi, miranti ad ottenere l'ordine migliore in un determinato contesto.
• Secondo il regolamento UE del 2012 la norma è una specifica tecnica, adottata da un organismo di normazione riconosciuto, per applicazione ripetuta e continua, alla quale non è obbligatorio conformarsi e che appartenga a una delle seguenti categorie:
  • Norma internazionale
  • Norma europea
  • Norma armonizzata
  • Norma nazionale
• L'armonizzazione ha il compito di eliminare le tecniche dovute a norme e regolamentazioni diverse nei vari stati.

Politecnico di Torino 1859 Disegno tecnico e normative

Classificazione Normazione UNI

A livello nazionale (UNI - Ente Nazionale Italiano di Unificazione) si possono distinguere tre classi diverse per livello di cogenza, sebbene non siano codificate:

• Norma tecnica nazionale (UNI): documento tecnico messo a punto consensualmente da tutte le parti interessate che svolgono attività a livello nazionale e rappresenta lo stato dell'arte di prodotti, processi e servizi
• Specifica tecnica nazionale (UNI/TS): documento tecnico messo a punto consensualmente da parti interessate, rappresenta uno stato dell'arte non ancora consolidato e viene sottoposto ad un periodo di verifica della validità
• Rapporto tecnico nazionale (UNI/TR): documento che descrive prodotti, processi e servizi a scopo informativo

Politecnico di Torino 1859 Disegno tecnico e normative
